Общий анализ надежности автомобильных трансмиссий

Как устроена коробка АМТ

AMT — коробка передач, устанавливаемая сегодня на многих автомобилях зарубежного и отечественного производства. Такие устройства часто устанавливают на машинах спортивного типа. Эксперты считают, что именно АМТ в будущем получит максимальное распространение и будет более популярна, чем автоматическая коробка передач (автомат или АТ).

Какие элементы входят?

По сути, АМТ — это механическая коробка, надежное и проверенное десятилетиями устройство, в котором предусмотрено автоматическое переключение. Проще говоря, АМТ — это нечто среднее между механикой и автоматом.

В состав роботизированной коробки входят такие элементы:

• МКПП (механическая коробка);
• ЭБУ (электронный блок управления);
• сцепление;
• привод, соединяющий сцепление и передачи;
• другие узлы.

В автомобилях, оснащенных «роботом», имеется также большое количество разнообразных датчиков, благодаря работе которых скорости переключаются в нужный момент.

В авто с АМТ установлены датчики:

• ABS — относится к системе антиблокировки;
• датчик, контролирующий вращение коленвала;
• ESP — отвечает за электронную стабилизацию и прочие.

В отличие от машин с МКПП, в «роботах» происходит постоянный контроль температуры внутри АМТ с помощью специальных термодатчиков.

Принцип действия

Расшифровка аббревиатуры АМТ— автоматизированная механическая трансмиссия. Автомобилисты подобную коробку называют «роботом».

Как работает АМТ:

1. Коробка стоит механическая, но водителю не приходится ни выжимать сцепление, ни переключать скорости — все эти манипуляции выполняются автоматически на основе компьютерных расчетов
2. Бортовой компьютер, проанализировав скорость, показания датчика ABS и другие данные от различных систем автомобиля, инициирует переключение передач. Это действие выполняется устройствами, которые передают усилие — актуаторами.
3. АМТ коробки могут работать в автоматическом или полуавтоматическом режиме. При полной автоматике переключение происходит автоматически. В полуавтоматическом режиме скорости переключаются ручным способом. Человек, управляя авто, пользуется функцией Tiptronic АКПП. В этом режиме скорость переключают рычагом или используют переключатели, которые находятся под рулем.

На заметку! Самый дешевый и распространенный вариант — роботизированная коробка. Ее недостаток – скорость реакции. Подобные АМТ ставят на бюджетные машины, которые и подмачивают репутацию роботизированных коробок.

Алгоритм работы АМТ:

1. Пуск мотора.
2. Поток мощности разрывается сцеплением.
3. Выбор скорости.
4. Включается сцепление.
5. Плавно увеличиваются обороты нажатием педали газа.
6. Машина начинает двигаться.

Плюсы и минусы коробки АМТ

Коробка, сочетающая в себе механику и автомат, как и всякий автомобильный агрегат, представляет собой сложную систему, обладающую определенными характеристиками и имеющую ряд преимуществ перед АТ трансмиссией и обычной механикой.

Плюсы:

• надежная механическая часть;
• выносливость и долгий ресурс работы;
• фрикционное сцепление уменьшает затраты топлива;
• небольшой расход трансмиссионного масла в сравнении с «автоматом» — АМТ требует 4 л, АТ — 8 л;
• механическая часть доступна ремонту;
• возможность управления в режиме полуавтомата.

Благодаря полуавтоматическому режиму водитель может принимать участие в работе системы, если возникнет сложная ситуация при езде — пробка, плохая дорога, светофор, подъемы, крутые спуски и т. п.

Роботизированные коробки сегодня весьма популярны у автомобилистов. Конструкторы постоянно улучшают работу и технические характеристики узла. Но есть у АМТ и ряд недостатков, о которых полезно знать тем, кто не знает какую коробку предпочесть.

Минусы:

• нельзя перепрошить процессор или запрограммировать иной алгоритм, чтобы повысить, например, динамику авто;
• занижение скорости переключения;
• часто буксует сцепление;
• при малых оборотах (на подъемах или в пробках) трансмиссия перегревается;
• при переключении скоростей в авторежиме могут наблюдаться рывки.

Одна из самых неприятных ситуаций, которая может случиться с АМТ в пути, — перегрев сцепления. Чтобы его предотвратить, рекомендуется при остановке более чем на 10 с ставить коробку на нейтральную скорость.

Почему МКПП ломаются?

Дадим пару советов для чайников:

Скорости включаются «через силу». Скорее всего, изношены или муфты или синхронизаторы. Зубцы уже не конусовидной формы, что мешает им нормально входить в зацеп.
Скорости включаются самостоятельно. Неисправен блокиратор. Шарик, который служит блокиратором, начинает свободно ходить в пазах, что позволяет передачам включаться самопроизвольно.
«Выбивает» кулису. Проблема все в том же блокираторе.
КПП шумит. Срочно нужно проверить детали на износ

Особенное внимание уделите зубцам шестеренок, но также стоит проверить и подшипники.
Подтекает масло. Зачастую виноваты прокладки

Кроме того, нужно проверить все болты на крышке корпуса КПП, а при вкручивании обязательно мазать их блокиратором резьбы.

Строение коробки передач

Строение коробки передач в автомобиле может немного отличаться в зависимости от типа коробки передач (ручная, автоматическая, полуавтоматическая), марки и модели автомобиля. Однако, общие принципы и компоненты, которые присутствуют в большинстве коробок передач, можно рассмотреть более подробно:

• Корпус: Коробка передач имеет металлический корпус, который содержит все внутренние компоненты и обеспечивает их защиту и надежную фиксацию. Корпус обычно имеет несколько секций или отделений, разделенных перегородками.
• Валы: Коробка передач содержит несколько валов, которые выполняют роль осей для передачи мощности и передачи вращения. Основные валы включают вал коленчатого вала двигателя (приводной вал) и валы, связанные с передачами (валы вторичного вала и межваловые валы).
• Шестерни: Внутри коробки передач находятся шестерни разных размеров и конфигураций. Шестерни могут иметь различное количество зубьев и передаточное число, что позволяет изменять передачу и передаваемый крутящий момент. Шестерни соединяются с валами и передают вращение от одной передачи к другой.
• Муфты и сцепления: Для переключения между различными передачами используются муфты и сцепления. В ручных коробках передач сцепление срабатывает, когда водитель нажимает на педаль сцепления, разрывая связь между двигателем и коробкой передач. В автоматических и полуавтоматических коробках передач муфты и сцепления управляются гидравлическими или электронными системами.
• Реверсивные шестерни: Реверсивные шестерни позволяют автомобилю двигаться назад. Это особая передача, которая меняет направление вращения вала и позволяет задним колесам передвигаться в обратном направлении.
• Регуляторы и устройства переключения: Для управления коробкой передач используются рычаги, кнопки или электронные устройства, позволяющие водителю выбирать необходимую передачу или режим работы. В ручных коробках передач это может быть рычаг передач, а в автоматических и полуавтоматических коробках передач — селектор или кнопки.
• Масляная система: Коробка передач требует смазки для снижения трения и обеспечения надежной работы компонентов. Для этого применяется масляная система, которая обеспечивает подачу масла к различным частям коробки передач.

В итоге, строение коробки передач включает в себя множество компонентов, которые совместно работают для передачи мощности от двигателя к колесам автомобиля. Каждая передача и механизм имеет свою уникальную функцию, позволяющую изменять передаточное число и обеспечивать комфортное и эффективное движение автомобиля.

Механические коробки передач МКПП

Механическая коробка передач представлена в виде многоступенчатого цилиндрического редуктора. Классический вариант – 4-х ступенчатая коробка. Современные легковые автомобили разделяются на виды, в зависимости от количества ступеней: они часто оборудуются 5- и даже 6-ступенчатыми коробками передач.

Что означает понятие ступенчатой системы переключения передач? Момент вращения передается от двигателя внутреннего сгорания на ходовую часть автомобиля не напрямую, а через зубчатые зацепления различных пар шестерен. При этом величина момента вращения претерпевает изменения, в соответствии с соотношением числа зубьев на ведущем и ведомом колесах (передаточное отношение). Как правило, ведущее колесо имеет меньший диаметр, чем ведомое, поэтому вращающий момент уменьшается, пропорционально заданному передаточному числу.

Зубчатые зацепления шестерен переднего и заднего хода отличаются по форме. Для передних передач разработаны косозубые шестерни оригинальных очертаний. Такая форма зуба дает возможность передавать мощность постепенно без громких скрежещущих звуков. При включении задней передачи в зацепление входят колеса с прямыми зубьями. КПД зубьев прямой конфигурации заметно увеличен. При этом передается больший момент вращения, но одновременно появляются такие негативные явления, как шумовые эффекты.

Виды трансмиссий. Конструктивно, механические КПП разделяются на:

1. 2-вальные.
2. 3-вальные

Двух-вальные виды КПП предназначены для машин, оснащенных ведущим передним приводом. Трех-вальные устанавливаются на автомобилях повышенной мощности (спецтехника, грузовики, тягачи, вездеходы).

Среди представленных видов коробок различают еще такие КПП автомобилей, как секвентальные, где переход на следующую передачу производится в строгой последовательности.

В механической коробке передач скорости переключаются ручным способом при помощи специального рычага в салоне автомобиля.

Коробка АМТ: плюсы и минусы

Теперь вернемся к АМТ (автоматизированная механическая трансмиссия). Прежде всего, АМТ коробка также способна переключать передачи в автоматическом режиме. Однако по устройству и принципам работы решение сильно отличается от AT.

Как уже было сказано выше, АМТ намного ближе к механической коробке передач. Фактически, такой робот — механика, которая управляется посредством электронного блока и сервомеханизмов. Данное решение позволяет значительно снизить стоимость производства самой коробки (до двух раз по сравнению с АT), а также повысить надежность и ремонтопригодность агрегата.

Также в АМТ используется обычное механическое сцепление, благодаря чему с данной трансмиссией автомобиль получает приемлемую разгонную динамику одновременно с повышенной топливной экономичностью.

Параллельно стоит отметить, что наличие режима Типтроник позволяет водителю переключать передачи в ручном полуавтоматическом режиме при такой необходимости, задействовать весь потенциал двигателя, преодолевать сложные участки на дороге и т.д.

Если просто, АМТ включает в себя:

• механическую коробку;
• приводы сцепления и передач;
• фрикционное сцепление;
• датчики и ЭБУ коробкой;

В зависимости от конструкции, могут быть использованы два типа приводов сцепления (электрический привод сцепления от электродвигателей и гидравлический с набором гидроцилиндров и электромагнитных клапанов).

Гидропривод на практике работает быстрее и эффективнее, однако его стоимость намного выше. По этой причине такой привод обычно используется на спорткарах и коробках-роботах с двойным сцеплением (преселективная коробка передач).

Казалось бы, производителям удалось получить комфорт автомата и одновременно простоту и надежность механической коробки МКПП. Однако на деле это не совсем так. Прежде всего, пострадал комфорт по сравнению с классическим автоматом. АМТ может дергаться при переключениях, появляются задержки при переключениях и провалы, что заметно снижает комфорт при эксплуатации.

Еще низкая скорость переключения передач на трансмиссиях с электрическим приводом приводит к разрыву потока мощности, динамика автомобиля ухудшается. Также возникают нарекания на ресурс и надежность однодисковых роботов АМТ. Хотя в основе лежит проверенная временем механическая коробка, которая управляется электроникой, проблемы обычно возникают не с самой КПП, а с исполнительными механизмами, электронными компонентами и сцеплением.

Примечательно то, что ресурс сервомеханизмов небольшой (около 100 тыс. км.), при этом они плохо поддаются ремонту и требуют замены. Для многих владельцев высокая стоимость подобных устройств является крайне неприятным сюрпризом.

Также на таких роботах быстро изнашивается сцепление. Часто менять его нужно уже к 60-70 тыс. км. По мере износа точка схватывания сцепления смещается, коробка может начать дергаться или переходит в аварийный режим. По этой причине нужно регулярно выполнять адаптацию сцепления коробки робот.

Получается, хотя робот похож на МКПП, однако все равно подходит только для спокойной и плавной езды. Также по надежности такая КПП уступает механике и часто требует ремонта раньше, чем АКПП. Машина с коробкой АМТ также боится пробуксовок, высоких нагрузок, попыток запуска с «толкача» и т.п.

КПП 6 ступенчатая описание конструкции на примере модели Volkswagen Touareg

Шести-ступенчатая коробка передач современного автомобиля марки Туарег является ярким представителем устройств нового поколения. Данная конструкция имеет ряд передаточных чисел улучшенной плотности, благодаря чему осуществляется передача максимального крутящего момента на колеса транспортного средства. Данное свойство коробки особенно ценится при эксплуатации машины на дорогах плохого качества и при быстрой езде по ровным покрытиям (спортивные модели).

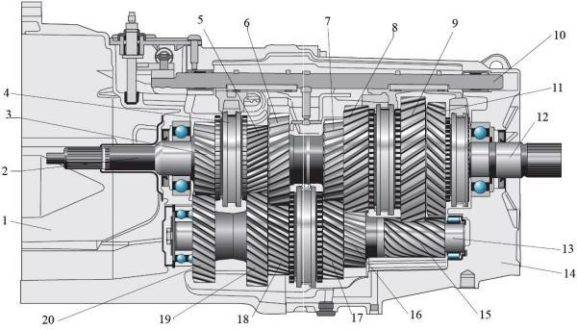

Схема механической коробки модели Touareg:

1 – картер механизма сцепления; 2 –вал первичный; 3 – ведущая шестерня; 4 – муфта синхронизатора; 5 –шестерня VI передачи; 6 –шестерня III передачи; 7 –шестерня IV; 8 –шестерня II передачи; 9 –шестерня I передачи; 10 – шток с вилкой для переключения передач; 11 –шестерня передачи заднего хода; 12 – вторичный вал; 13 – промежуточный вал; 14 – задний отсек КПП; 15 –шестерня I передачи и передачи заднего хода; 16 –шестерня II передачи; 17 –шестерня IV передачи; 18 –шестерня III передачи; 19 –шестерняVI передачи; 20 –шестерня постоянной передачи.

При передаче мощности на колеса задействованы зубчатые колеса, размещенные на первичном, вторичном и промежуточном валах.

• момент вращения сообщается на трансмиссию при помощи дисков механизма сцепления;
• валы опираются на радиальные подшипники;
• шестерни неподвижного типа выполнены совместно с валами;
• подвижные шестерни зацеплены с неподвижными зубчатыми колесами;
• при включении заданной скорости соответствующие синхронизирующие муфты соединяют шестерни с валом вторичным, при этом момент вращения передается на главную передачу, с целью дальнейшего приведения в движение колес автомобиля.

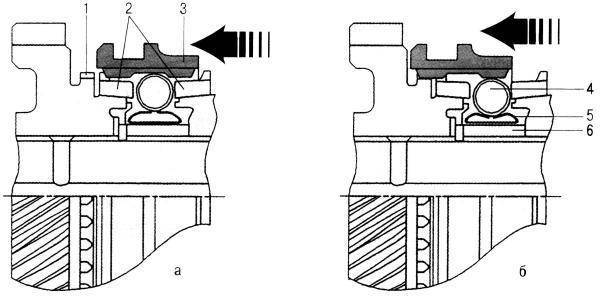

Схема синхронизирующей муфты

В состав синхронизатора входят следующие элементы:

• Ступица (1).
• Кольцо наружное (3).
• Блокираторы (2).
• Сухарики (4).
• Листообразная пружина (5).

Конструкцией ступицы предусмотрены специальные шлицы, нарезанные на внутренней поверхности. При помощи шлицов ступица плотно сидит на вторичном валу. Внешний диаметр оформлен шлицами для соединения с подвижным кольцом.

На внутреннем диаметре кольца наружного имеются специальные прорези для зацепления со ступицей и вращающимися зубчатыми колесами. Вилка входит в проточенную канавку кольца для переключения скоростей.

Назначение колец с коническими стенками – уравнивать (синхронизировать) скорость вращения валов – промежуточного со вторичным. Это обеспечивает плавное включение шестеренок выбранного режима. Детали, под названием «сухари», расположены на пружине листового типа (5).

Принцип срабатывания синхронизатора:

1. Переключение скоростей осуществляется при выключенном сцеплении.
2. Выходной вал силового агрегата отделен от первичного.
3. Шестерни находятся в свободном вращении, т. к. поток мощности пока не передается от двигателя на колеса автомобиля.
4. Вилка штока передвигает синхронизирующую муфту к рабочей шестерне (в соответствии с выбранным режимом).
5. Происходит выравнивание скоростей муфты синхронизатора и заданного зубчатого колеса.
6. Далее происходит сопряжение валов КПП (первичного, промежуточного, вторичного) через систему зубчатых зацеплений шестерен.
7. Теперь каждый вал крутится с определенной скоростью.
8. Скорость их вращения пропорциональна передаточному числу, в соответствии с выбранным режимом.

5-ступенчатая коробка передач: как она работает?

Как показывает практика, стоимость автоматической трансмиссии гораздо выше, чем механики. В этом каждый желающий может удостовериться самостоятельно сравнив предложения на продажу АКПП – Проанализировать цены можно здесь.

Тем не менее, 5-ступенчатая автоматическая трансмиссия обеспечивает:

1. Более высокую максимальную скорость.
2. Оптимальный расход топлива и его существенное снижение.
3. Более плавный старт движения.

Не обошлось и без некоторых недостатков. Несмотря на существующие преимущества, автоматическая трансмиссия требует более тщательного технического обслуживания и использования качественных расходных материалов (масел, резиновых прокладок и т.п.). Все это значительно повышает стоимость эксплуатации.

Практика показывает, что общий опыт эксплуатации автомобиля с 5-ступенчатой АКПП более приятный, чем альтернативные варианты. Одним из ключевых факторов для автомобилистов остается высокая цена.

Как выбрать КПП: 4-ступенчатую или 5-ступенчатую?

Преимущества 4-ступенчатой КПП:

• Простота и надежность конструкции.
• Более низкая стоимость в сравнении с 5-ступенчатой КПП.
• Большая мощность на нижних передачах, что способствует быстрой разгону.
• Прекрасно подходит для городского режима и скоростей до 90 км/ч.

Недостатки 4-ступенчатой КПП:

• Более высокий расход топлива при высоких скоростях из-за больших переключений передач.
• Ограниченная гибкость варьирования скорости, особенно на автомобилях с низким объемом двигателя.
• Большие проблемы с комфортностью и динамикой при интенсивной городской езде.

Преимущества 5-ступенчатой КПП:

• Более равномерное распределение мощности по передачам, что способствует экономичной езде.
• Более низкий уровень шума и вибрации благодаря более высокой главной передаче.
• Большая гибкость варьирования скорости на всех уровнях нагрузки.
• Позволяет поддерживать более высокие скорости при более низких оборотах двигателя.

Недостатки 5-ступенчатой КПП:

• Высокая стоимость по сравнению с 4-ступенчатой КПП.
• Более сложная конструкция, что может привести к большему риску поломок и более высоким затратам на ремонт.
• Меньшее количество мощности на нижних передачах, что может сказаться на разгоне.

Итак, выбор между 4-ступенчатой и 5-ступенчатой КПП зависит от ваших персональных предпочтений, стиля вождения, условий эксплуатации и поддерживаемой скорости. Если вам важна надежность и простота конструкции, а также вы собираетесь использовать автомобиль в основном в городском режиме, 4-ступенчатая КПП может быть лучшим выбором. Если же вам важна экономичность и гибкость скорости, особенно на дальних поездках, то 5-ступенчатая КПП может быть предпочтительной.

Автоматическая коробка АТ или АМТ: особенности КПП

Прежде всего, изначально автомобили оснащались всего двумя типами коробок передач: традиционная механика и гидромеханический автомат АКПП (он же AT). Однако в дальнейшем появились вариаторы CVТ, а также сравнительно недавно и коробки-роботы (АМТ и преселективные РКПП).

Что касается АМТ, сразу отметим, роботизированная трансмиссия данного типа фактически представляет собой механику МКПП, которая работает без участия водителя, то есть передачи переключаются в автоматическом режиме. Примечательно то, что попытки автоматизировать механику предпринимались достаточно давно, но только благодаря современным технологиям и активному внедрению электроники удалось реализовать подобную задачу.

Если же говорить об АТ, данный тип коробок передач появился немногим позже, чем МКПП. Долгое время такая коробка оставалась единственным типом автомата, благодаря чему вплоть до сегодняшнего дня продолжает являться одним из самых распространенных типов АКПП.

Теперь давайте рассмотрим классическую АКПП и относительно недавно появившиеся роботы типа АМТ более подробно. Начнем с традиционного автомата.

Итак, гидромеханическая АКПП представляет собой сложное и дорогостоящее устройство, в котором сочетаются элементы гидравлики, механики и электроники. АКПП, в отличие от вариатора, является коробкой ступенчатого типа, то есть имеет фиксированные передачи.

Такая коробка не получила привычного механического сцепления, так как крутящий момент от ДВС на трансмиссию передается через специальное устройство («бублик» АКПП или гидротрансформатор).

Важную роль в таких автоматах играет трансмиссионная жидкость ATF (масло АКПП). Указанная жидкость является не просто смазкой, а рабочим телом. В гидротрансформаторе происходит преобразование крутящего момента и затем осуществляется его передача на коробку именно через жидкость.

Также трансмиссионное масло в АКПП подается под давлением по каналам гидроблока, то есть ATF воздействует на исполнительные механизмы для включения передач. Перераспределение потоков жидкости происходит путем открытия и закрытия клапанов (соленоидов), работой которых управляет ЭБУ АКПП.

Из преимуществ АКПП можно выделить достаточно высокий комфорт, плавность хода и надежность коробки. Исправная AT коробка практически незаметно переключает передачи, работает тихо, без лишних шумов и вибраций.

При этом классический автомат (с учетом особенностей его устройства и работы) нуждается в большом количестве трансмиссионного масла, чувствителен к качеству ATF и состоянию жидкости. Также агрегат не рассчитан на постоянные высокие нагрузки, «боится» длительных пробуксовок, резких стартов, езды на высоких оборотах.

Еще наличие гидротрансформатора означает, что КПД такой коробки несколько ниже по сравнению с аналогами (на 10-15%), что означает повышенный расход топлива и потери в динамике разгона.

Средний ресурс таких АКПП составляет 200-250 тыс. км., но только при условии своевременного и качественно обслуживания, а также соблюдения целого ряда правил в рамках эксплуатации ТС, оснащенных автоматом данного типа. Еще добавим, что ремонт АКПП также зачастую получается сложным и дорогим.

ДИАГНОСТИРУЕМ АКПП САМОСТОЯТЕЛЬНО

При пробной поездке важно обратить внимание на время включения передач. При перемещении селектора коробки автомат из «N» в «D» или «R» время переключения не должно существенно превышать 1-1,5 с. О включении передачи можно судить по характерному мягкому толчку

При переключениях передач во время движения не должно быть ударов и сильных толчков, вибрации и посторонних шумов. Переключение не должно сопровождаться дальнейшим непропорциональным ускорению повышением частоты вращения коленчатого вала. Опытный водитель по поведению машины на дороге может сделать квалифицированное предварительное заключение о состоянии автоматической трансмиссии. Итак, если на этом этапе все нормально, приступим к следующему..

О включении передачи можно судить по характерному мягкому толчку. При переключениях передач во время движения не должно быть ударов и сильных толчков, вибрации и посторонних шумов. Переключение не должно сопровождаться дальнейшим непропорциональным ускорению повышением частоты вращения коленчатого вала. Опытный водитель по поведению машины на дороге может сделать квалифицированное предварительное заключение о состоянии автоматической трансмиссии. Итак, если на этом этапе все нормально, приступим к следующему…

ЗАМЕНА МАСЛА в АКПП (Коробке автомат)

Последовательность действий при замене трансмиссионной жидкости в АКПП такая же, как и при замене масла в двигателе. Сливаем старое масло, меняем фильтр, заливаем новое. В большинстве случаев для замены фильтра требуется снять поддон. Иногда фильтр находится внутри коробки автомат и недоступен без демонтажа и разборки АКПП. В этом случае замена масла происходит без замены фильтра. Вместе с фильтром автоматической коробки передач меняется и прокладка поддона. Обычно фильтр и прокладка продаются в одном наборе (Filter kit).

После того, как вы залили свежее масло в АКПП, необходимо завести двигатель. Удерживая машину тормозом, переместите РВД во все положения, задерживаясь в каждом на несколько секунд. Затем установите его в положение «Р» или «N», проверьте уровень масла и доведите его до отметки, соответствующей холодному состоянию масла. Окончательно проверьте уровень только после пробега 15-20 километров, когда температура масла достигнет рабочего значения.

ПРИ ЗАМЕНЕ МАСЛА в АКПП (коробке автомат)…

После покупки подержанного автомобиля с АКПП может всплыть довольно большое количество неожиданных дефектов и неисправностей. Первым делом после приобретения автомобиля настоятельно рекомендуем во всех агрегатах сменить все расходные материалы. При замене масла в АКПП вы можете узнать многое о ее состоянии…

В процессе замены масла в АКПП следует оценить наличие продуктов износа, находящихся в поддоне, на магнитах поддона и в фильтре. Небольшое количество взвеси в масле, пыли цветных металлов, и небольшой серый налет на магнитах можно считать нормой. Запах «горелого», кусочки пластмассы, металлов, наличие черных крупиц в масле свидетельствуют о необходимости капитального ремонта АКПП, даже если жалобы на работу трансмиссии пока отсутствуют.

Тем не менее этот метод оценки состояния коробки не претендует на стопроцентное попадание в цель. Дело в том, что все аномальные частицы и продукты износа могут быть удалены благодаря трех- или четырехкратной смене масла, то есть промывке. И все-таки лучше…

ПРОВЕСТИ ДИАГНОСТИКУ АКПП (коробки автомат) и установить неисправности, а также степень изношенности агрегата в специализированной мастерской. Как оказывается, и здесь не все так просто. Тема ремонта и обслуживания АКПП огромна и необъятна. В следующем номере журнала «ПОТРЕБИТЕЛЬ. АвтоДела» мы вернемся к диагностике и ремонту автоматических трансмиссий уже на качественно ином уровне.

Расскажем об оборудовании, при помощи которого осуществляется выявление неисправностей АКПП, об основных болезнях и симптомах, а также методах их «лечения». Автомобили, поступающие в ремонт, могут иметь не одну, а целый комплекс неисправностей. Разобраться в этом клубке проблем поможет только квалифицированная диагностика.

Обслуживание трансмиссия 5 АМТ

Согласно данным производителя, трансмиссия 5 АМТ не нуждается в обслуживании, её элементы защищены от воздействия пыли и влаги, что в свою очередь закрепило за коробкойрепутацию простого, надёжного, безотказного механизма.

Тем не менее, рекомендуется придерживаться правил:

• Следить за уровнем масла, в результате механических повреждений коробки возможна его утечка;
• Вовремя проводить адаптацию сцепления роботизированной коробки.

Коробка представляет собой набор шестеренок, управление которыми осуществляет актуатор ZF. Сцепление коробки со временем изнашивается и его необходимо подстраивать под актуатор, этот процесс и называется адаптацией, он предназначен для устранения рывков и толчков при движении.

Адаптация проводится:

• Каждые 15000 км пробега автомобиля;
• В случае замены сцепления;
• При обновлении настроек бортового компьютера.

Процесс прост и занимает несколько минут: через специальный диагностический разъём автомобиль соединяется с компьютером «АвтоВАЗ», электрик включает программу и в прямом режиме связывается с сервером производителя. Данные сбрасываются на сервер, после чего заводится двигатель и в течение нескольких секунд происходит адаптация.

Диагностику коробки желательно проводить у официального представителя, поскольку для выполнения работ потребуется специальное оборудование и обученный персонал.

Каждый водитель наверняка помнит слова своего первого инструктора. «Прежде чем повернуть ключ зажигания, убедись, что авто стоит на нейтральной передаче». В данной статье будут рассмотрены виды коробок передач, их отличия друг от друга, преимущества и недостатки, а так же сфера применения.

Усреднено, коленчатый вал двигателей большинства легковых автомобилей имеет рабочие обороты от 800 до 8000 в минуту. При этом, пик мощности приходится на четыре – пять тысяч оборотов. Безусловно, такой диапазон угловых скоростей не отвечает условиям эксплуатации любого колесного транспортного средства в целом и легковых автомобилей в частности.

Основное назначение автомобильной коробки передач – изменение частоты вращения, а так же крутящего момента, передаваемого от коленвала двигателя к ведущим колесам транспортного средства. Первым узлом такого рода стала механическая коробка передач. Бытует такое мнение, что слово «механическая» попало в название агрегата из за неправильно понятого сокращения, принятого в англоязычной технической литературе. Буквы MT обозначают manual transmission, что означает «ручная, переключаемая рукой передача», а вовсе не mechanical – механическая.

СИСТЕМЫ УПРАВЛЕНИЯ АКПП

В автоматических трансмиссиях первого поколения системы управления были целиком гидравлическими. В них формировались сигналы, пропорциональные скорости движения автомобиля (давление скоростного регулятора) и загруженности двигателя (давление клапана-дросселя). В зависимости от соотношения этих двух сигналов в коробке передач и происходили соответствующие переключения. В дальнейшем гидравлику стали использовать только в качестве исполнительной части системы управления. Все остальные функции на современных автомобилях с коробкой автомат переданы компьютерному блоку управления, который, получая информацию в виде сигналов от многочисленных датчиков, обрабатывает и анализирует ее и принимает решение о переключении передач, обеспечивая при этом и соответствующее качество переключения. Кроме того, электронный блок управления постоянно контролирует исправность системы, записывая в свою память коды неисправностей тех элементов, в которых происходили сбои в процессе работы. Эту способность блока управления называют функцией самодиагностики.

Компьютер управления, включая соответствующий соленоид (клапан, управляемый электромагнитом, формирующий величину управляющего давления), определяет передаточное число на каждой передаче АКПП, при его несоответствии фиксируется ошибка данной передачи (допустим, пробуксовывание фрикционных дисков или разрушение планетарного механизма). Кстати, может анализироваться даже давление, необходимое для включения каждой муфты. Результаты измерения давления включения каждой муфты регистрируются, что позволяет прогнозировать степень износа фрикционных дисков. Это позволяет прогнозировать ресурс работы коробки автомат даже при нормальной работе коробки.

Несмотря на достоинства и недостатки, все типы коробок передач при правильной эксплуатации и регулярном квалифицированном ТО способны доставить радость владельцам автомобилей своей безотказной работой при пробеге более 200 000 км.

В автомобилях более позднего выпуска в блоках управления стали использовать программируемые запоминающие устройства. Такие устройства позволяют с помощью специальных приборов достаточно оперативно корректировать программы управления, ничего не изменяя в самом блоке управления.

На начальном этапе движения, когда двигатель и трансмиссия еще недостаточно прогреты, необходимо обеспечить их защиту от перегрузок. Для этого в блоке управления имеется специальная программа, в соответствии с которой управление двигателем и трансмиссией осуществляется без обратной связи, то есть без учета фактического состояния двигателя и трансмиссии. В этом случае для принятия решений блок управления использует только данные, записанные в его памяти.

Работа двигателя без обратной связи характеризуется обогащенной смесью, что требует отмены работы системы дожигания отработанных газов и изменения угла опережения зажигания. Для трансмиссии этот режим характеризуется запретом блокировки гидротрансформатора и более поздними по оборотам двигателя переключениями передач.
