Какое оптическое оборудование необходимо для волоконно-оптической сети?

В чем разница между модемом и роутером

Между устройствами есть отличия: модем передаёт сигнал одному устройству, роутер — нескольким; у модема нет IP-адреса, а у роутера есть. Модему для работы нужна лишь сим-карта, роутеру — модем или сетевой кабель. Разница есть и в главной функции: модем лишь устанавливает интернет-соединение, роутер же его раздаёт.

08.04.2023 Что такое оптический интернет терминал

Оптический интернет терминал (ONT) является неотъемлемой частью сетей PON (Passive Optical Network). Это оптический модем, который используется для подключения конечных пользователей к сети PON. Он позволяет организовать высокоскоростной доступ в интернет и передачу данных с использованием оптического кабеля.

Сеть PON отличается от активных сетей тем, что для доставки трафика конечному клиенту применяются недорогие пассивные делители (сплиттеры). Эти устройства не требуют электропитания, сложной настройки и обогреваемых шкафов. Это позволило значительно снизить затраты на прокладку оптоволоконной сети и сделать ее более доступной для широкого круга пользователей.

Оптический терминал необходим для подключения к сети PON, если провайдер использует новый вид оптоволоконного кабеля. Он отличается от обычного роутера тем, что имеет специальный порт для подключения оптоволоконного кабеля.

GPON-терминал (абонентский терминал) устанавливается в помещении конечного пользователя и позволяет преобразовывать оптический сигнал от провайдера в сигнал, передаваемый по кабелю Ethernet. GPON (Gigabit Passive Optical Network) — это гигабитная пассивная оптическая сеть, способная развивать скорость передачи данных до 1 000 Мбит/с.

Подключение GPON дороже, чем обычная оптика, из-за стоимости оптического кабеля. Однако, для тех, кто много времени проводит в сети и нуждается в высокой скорости интернета, чтобы работать, играть в онлайн-игры или скачивать Full-HD сериалы, GPON является лучшим выбором.

При выборе роутера для оптоволоконного подключения необходимо учитывать тип разъема WAN, поддерживаемые диапазоны Wi-Fi и скорость беспроводной сети, количество антенн и силу сигнала, количество и скорость портов LAN, а также дополнительные возможности и настройки Wi-Fi.

Интернет киоск или терминал — это многофункциональное устройство, предоставляющее доступ в интернет и различные сервисы. Оно является удобным и простым в использовании, позволяет получать своевременную информацию и имеет интуитивно понятный интерфейс.

Для подключения роутера к абонентскому терминалу необходимо использовать оптический кабель и убедиться, что роутер поддерживает нужный тип разъема WAN. После подключения роутера необходимо произвести настройку сети в соответствии с требованиями провайдера.

Оптический интернет терминал является важным компонентом сетей PON, позволяющим организовать быстрый и надежный доступ в интернет и передачу данных. Для его правильной работы необходимо учитывать ряд факторов, таких как тип разъема WAN, скорость и качество сигнала, наличие дополнительных функций и настроек, а также совместимость с провайдером.

Какие типы подключения к интернету существуют

От используемого типа подключения зависит, какой роутер для Ростелеком вам необходимо приобрести. Поэтому нужно обязательно ознакомиться с этой информацией.

Компания предоставляет три вида подключения к сети.

ADSL – соединение по телефонной линии. Это устаревающая технология, которую используют либо по привычке, либо в силу отсутствия технической возможности воспользоваться чем-то другим. Особенностью является то, что интернет возможен только, если в дом заведена телефонная линия.  Скорость сети невелика. Работает на одном из двух стандартов подключения: annex A или annex B. Мы не будем подробно рассматривать особенности технологии. Просто, если вы пользуетесь ADSL, то постарайтесь узнать у провайдера, какой именно annex является вашим стандартом. При покупке модема, убедитесь, что он поддерживает этот стандарт.

ETTH – самый популярный вид подключения к интернету от компании Ростелеком. С помощью оптического кабеля удается достичь очень высокой скорости обмена трафиком – до 1 Гбит/c.

Удобна технология еще и тем, что у вас практически нет ограничений по выбору модели роутера. Изначально предполагалось, что по технологии ETTH кабель будет протянут прямо к компьютеру абонента. Но сегодня это не очень удобно. Большинство пользователей хотели бы подключить к сети не только один компьютер, но и все другие свои электронные устройства, включая планшеты, телевизоры и смартфоны.

Технология позволяет создать домашнюю сеть с помощью практически любого маршрутизатора, который имеет четыре порта. В гнездо WAN подключается кабель от провайдера. А в порты LAN вставляется кабель до компьютера, телевизора, принтера и до других устройств.

Gpon – самый современный и перспективный вид связи. Если вам предлагают именно его – соглашайтесь! Но для этого вида подключения не получится купить устройство самостоятельно. Ведь для выхода в интернет используется оптический терминал, который прошивается непосредственно под Ростелеком. Поэтому при подключении к этой технологии вы по умолчанию получите необходимый роутер.

Чтобы понять, в чем отличия последних двух технологий, внимательно посмотрите видео:

Подключение гаджетов к роутеру

Чтобы подключиться к интернету с другого устройства (ноутбук, телефон и т. д.), необходимо:

1. Включить Wi-Fi на устройстве.

2. Открыть настройки беспроводной сети.

3. Запустить поиск сетей.

4. Выбрать имя сети (SSID), указанное при настройке роутера. Если находит две сети (одна с припиской «5 ГГц»), то выбирать нужно в зависимости от условий использования. Для прямой видимости в том же помещении предпочтителен сигнал на 5 ГГц, так как он имеет более высокую пропускную способность. Если нужна большая дистанция, 2,4 ГГц лучше, потому что качество сигнала на 5 ГГц сильно падает при преодолении стен, мебели и других препятствий.

5. Ввести пароль, указанный в настройках безопасности сети, и подключиться.

Точка доступа сохранится в памяти гаджета, и при следующем ее обнаружении он будет соединяться автоматически, если автоподключение не деактивировано в настройках.

Как подключить интернет через оптическое волокно?

Наиболее популярный в России интернет, сеть которого организовывается с помощью оптического волокна, предоставляет компания Ростелеком.

Рассмотрим подробнее, как подключить интернет и настроить его работу самостоятельно.

Прежде всего, убедитесь, что оптоволокно подведено к вашему дому. Далее закажите услугу подключение к сети.

Компания Ростелеком должна сообщить вам данные, которые обеспечат подключение. Теперь необходимо настроить оборудование.

Следуйте инструкции:

После того как работники компании Ростелеком провели оптическое волокно и подключили базовое рабочее оборудование для работы в пассивных оптических сетях (PON), всю дальнейшую настройку необходимо проводить самостоятельно;

Подключение интернета по технологии PON

Помните! Лучше всего проводить оптоволоконный кабель близко к розетке, к которой в дальнейшем будет подключаться блок питания (мультиплексор) терминала ONT.

Далее необходимо установить розетку и желтый кабель, как показано на рисунке ниже;

Система организации соединения с интернетом через оптоволоконный провод

• Wi-Fi роутер можно иметь свой, покупка ростелекомовского маршрутизатора необязательна. К wifi подключается оптический терминал, оптоволоконный кабель и основной шнур, с помощью которого роутер подключается к оптической розетке. Подробная схема подключения роутера в оптоволоконной сети продемонстрирована на рисунке;
• Выберите такое место для установки всех компонентов, которое имеет доступ к большому количеству воздуха и хорошо вентилируется. Предварительно скажите монтажнику, где установить компоненты сети;

В терминале есть специальное гнездо, с помощью которого осуществляется соединение с компьютером и для того, чтобы соединить роутер с сетью интернет.

Также терминал оснащен дополнительными двумя гнездами для соединения аналогового домашнего телефона и еще несколько гнезд нужны для подключения телевидения от Ростелекома.

После подключения всех компонентов следует проверить подключения к интернету на вашем компьютере:

Зайдите в командную строку от имени администратора. Для этого нажмите правой клавишей манипулятора на значке Windows выберите необходимый пункт;

Включение командной строчки от имени администратора

Введите поочередно команды netstat -e –s, затем ping host, далее tracert host и, наконец, команду pathping host. В данном случае host – это адрес любого сайта. Таким образом проверяется соединение с интернетом;

Тематические видеоролики:

Показатели скорости прохода данных по медной витой паре

Медная витая пара делиться на несколько категорий по прописной способности и маркируется буквами CAT, согласно международной системе классификации.  Медная витая пара может делиться на классы. А-высший класс (чистая медь, диаметр жилы выше стандарта категории, В-высокий (вторичная медь или медь с примесями других металлов, диаметр жилы равный свой категории), С-средний класс или CCA- Cooper Clad Aluminum, (жилы из алюминия, плакированного медью. Плакирование — это процесс соединения двух и более металлов термомеханическим и химическим способом, напыления или протягивания. D-низкий обмедненный кабель с заниженным показателем сличения жилы. Недавно были добавлены ещё несколько классов кабеля «E, «EA»,»F»,»FA». Кабель данных классов имеет высокую пропускную способность и степень защиты кабеля от внешних электромагнитных помех.

CAT1 полоса пропуска сигнала — 100 кГц. Состоит из оной витой пары применяется для передачи, голосовых сообщений по телефонной или проводной модемной связи. Скорость передачи данных до 0.5 Мбит/с.

CAT2 полоса пропуска сигнала — 1000 кГц. Состоит из двух витых пар, поменяется с телефонии, домофонии старшего поколения. Скорость передачи данных до 4Мбит/с.

CAT3 полоса пропуска сигнала — 16 МГц., и класс кабеля «С». Состоит из двух витых или 4 пар обмедненного кабеля. Используется для снижения затрат при прокладке сетей не требовательных к передаче данных, обладает поддержкой стандарта связи IEEE 802.3. Скорость передачи данных по двум витым парам 10Мбит/с. до 100 Мбит/с по четырем, до 50 метров.

CAT4 полоса пропуска сигнала — 20 МГц. Состоит из четырех витых пар медного кабеля категории В. обмедненного кабеля. Обладает поддержкой стандарта связи IEEE 802.3.  Использовался в сетях token ring, 10BASE-T, 100BASE-T4. Скорость передачи данных до 16Мбит/ по одной пате.

CAT5 полоса пропуска сигнала — 100 МГц. Состоит из четырех витых пар медного кабеля категории «D».  Используется для снижения затрат при прокладке локальных сетей не требовательных к передаче данных. Скорость передачи данных по двум витым парам 100 Мбит/с. до 1Гбит/с по четырем, до 50 метров.

CAT5e полоса пропуска сигнала — 125 МГц. Это усовершенствованный аналог, витой пары пятой категории. Скорость передачи данных по двум витым парам 100 Мбит/с. до 1Гбит/с по четырем, до 100 метров.

CAT6 полоса пропуска сигнала — 250 МГц класс «E». Состоит из четырех витых пар медного кабеля используется в сетях Fast Ethernet и Gigabit Ethernet. Скорость передачи данных до 10Гбит/с, на расстояние, не превышающее 55 метров.

CAT6a полоса пропуска сигнала -500 МГц. Класс «EA». Состоит из четырех витых пар медного кабеля используется в сетях Fast Ethernet и Gigabit Ethernet. Скорость передачи данных до 10Гбит/с, на расстояние, не превышающее 100 метров.

CAT7 полоса пропуска сигнала 600 — 700 МГц. Класс «F Состоит из четырех витых пар медного кабеля используется в сетях Fast Ethernet и Gigabit Ethernet. Скорость передачи данных до 10Гбит/с, на расстояние, не превышающее 100 метров

CAT7a полоса пропуска сигнала 1000 -1200 МГц. Класс «FA»). Скорость передачи данных до 40Гбит/с, на расстояние, до 50 метров и до 100 Гбит/с дистанцию до 15 метров.

CAT8 8 (8.1, 8.2) полоса пропуска сигнала 1600 -2000 МГц. Класс «FA» Скорость передачи данных до 40Гбит/с, на расстояние, до 100 метров и до 100 Гбит/с дистанцию до 55 метров. Достигает увеличение сечения жилы от Ø 7.7 — 8.5 mm

Дополнительную информацию читайте в разделе проводная компьютерная сеть

Структура и компоненты PON

В системе Gigabit Ethernet Passive Optical Network (GEPON) имеется оптический линейный терминал (optical line terminal, OLT) в центральном офисе поставщика услуг и ряд оптических сетевых блок (optical network units, ONU) или оптических сетевых терминалов (optical network terminal, ONT) рядом с конечными пользователями, а также как оптический разветвитель (optical splitter, SPL). Кроме того, оптическая распределительная сеть (optical distribution network, ODN) также используется во время передачи между OLT и ONU/ONT.

Optical Line Terminal (OLT)

OLT является отправной точкой для пассивной оптической сети, которая подключена к коммутатору уровня ядра через Ethernet кабели. Основная функция OLT заключается в преобразовании, кадрировании и передаче сигналов для сети PON, а также в координации мультиплексирования оптических сетевых терминалов для поделенной восходящей передачи. Как правило, оборудование OLT включает стойку, CSM (Control and Switch Module), ELM (EPON Link Module, PON card), защиту от избыточности -48V DC модули питания или один 110/220V AC модуль питания и вентиляторы. В этих частях карта PON и источник питания поддерживают горячую замену, в то время как другой модуль встроен внутри. OLT имеет два плавающих направления: восходящий поток (получение распределения различных типов данных и голосового трафика от пользователей) и нисходящий поток (получение данных, голоса и видеотрафика из городской сети или сети на дальние расстояния и отправка их всем модулям ONT в ОДН.) Максимальное расстояние, поддерживаемое для передачи через ODN, составляет 20 км.

Optical Network Unit (ONU)/Optical Network Terminal (ONT)

ONU преобразует оптические сигналы, передаваемые по волокнам в электрические сигналы. Эти электрические сигналы затем отправляются отдельным абонентам. Как правило, между ONU и помещением конечного пользователя существует удаленная или другая сеть доступа. Кроме того, ONU может отправлять, агрегировать и обрабатывать различные типы данных, поступающих от клиента, и отправлять их в восходящем направлении в OLT. Обработка — это процесс, который оптимизирует и реорганизует поток данных, чтобы он доставлялся более эффективно. OLT поддерживает распределение пропускной способности, что позволяет плавно передавать данные в OLT, которые обычно поступают от клиента пачками. ONU может быть подключен различными методами и типами кабелей, таких как медная витая пара, коаксиальный кабель, оптическое волокно или через Wi-Fi.

Устройства конечного пользователя также могут называться оптическим сетевым терминалом (ONT). Собственно ONT по сути то же самое, что ONU. ONT — это термин ITU-T, а ONU — термин IEEE. Принадлежащие к разным стандартным органам, они оба относятся к пользовательскому оборудованию в системе GEPON. Но на практике между ONT и ONU есть небольшая разница в зависимости от их местоположения.

Optical Distribution Network (ODN)

ODN, неотъемлемая часть системы PON, предлагает оптическую среду передачи для физического подключения ONU к OLT на расстоянии 20 км или более. В ODN, оптические патч-корды, оптоволоконные разъемы, пассивные оптические разветвители и вспомогательные компоненты взаимодействуют друг с другом. В ODN есть состоит из пяти сегментов: фидерное волокно, оптическая точка распределения, распределительное волокно, оптическая точка доступа и оптическое волокно. Фидерное волокно начинается от оптического распределительного каркаса (ODF) в телекоммуникационной комнате центрального офиса и заканчивается в оптической распределительной точке для покрытия больших расстояний. Распределительное волокно от оптической точки распределения до оптической точки доступа распределяет оптические волокна по областям рядом с ней. Отводное волокно соединяет оптическую точку доступа с терминалами (ONT), обеспечивая подачу оптического волокна в дома пользователей. Кроме того, ODN — это тот самый путь, который необходим для передачи данных PON, и его качество напрямую влияет на производительность, надежность и масштабируемость системы PON.

Оптика в дом — как всё это выглядит?

Теперь я покажу как оптика в дом xPON от Ростелеком выглядит с технической стороны — от начала, то есть со станции, и до самого оконечного абонентского устройства доступа в Интернет.

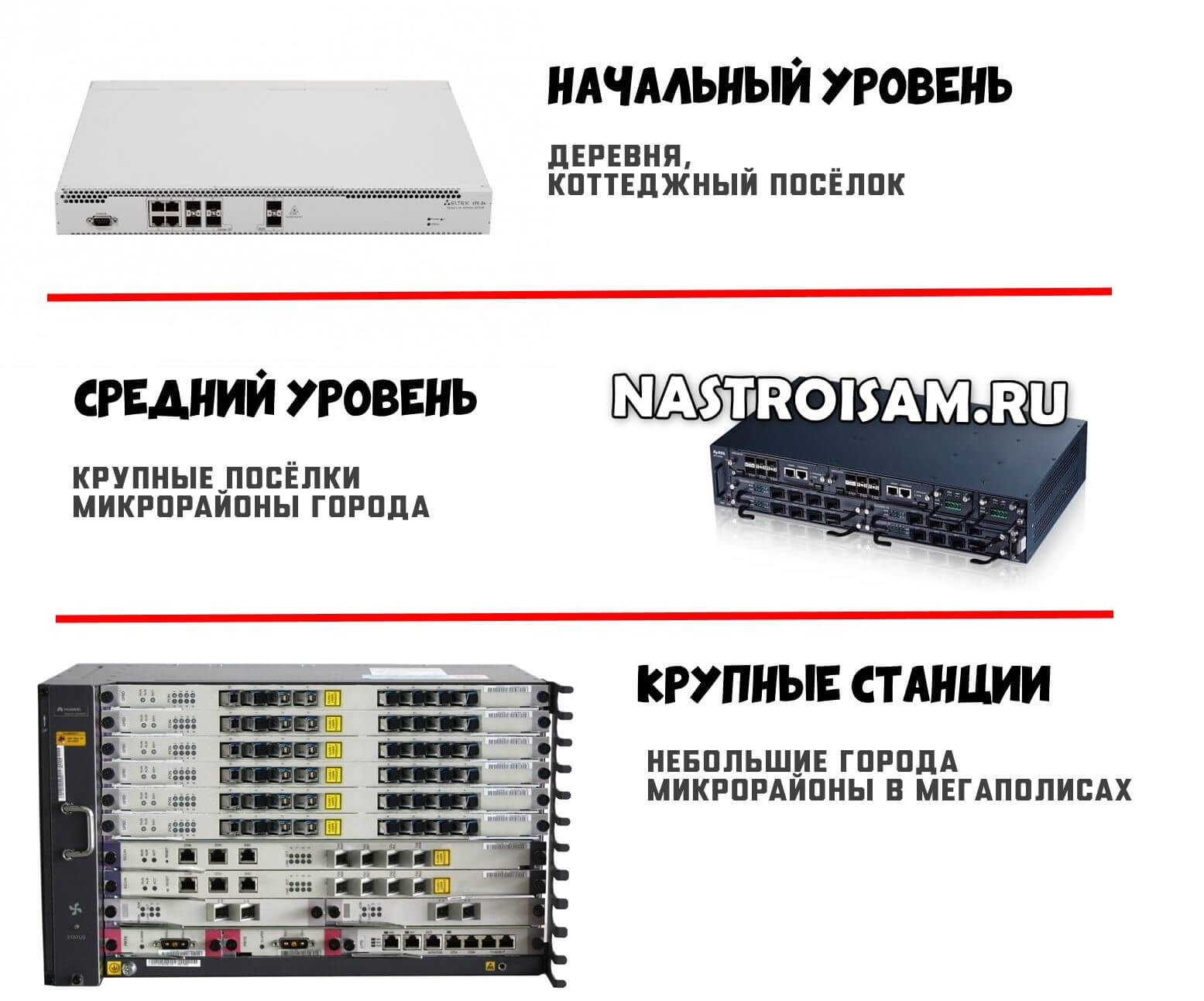

Станционная часть — это OLT-терминал. Он является отправной точкой оптического сигнала до клиента. Эти терминалы различаются количеством портов.

На один порт обычно можно подключить до 128 абонентских устройств. Зона покрытия xPON строится кластерами и в зависимости от масштабов стройки и с учётом дальнейшего расширения ставится соответствующее головное устройство.

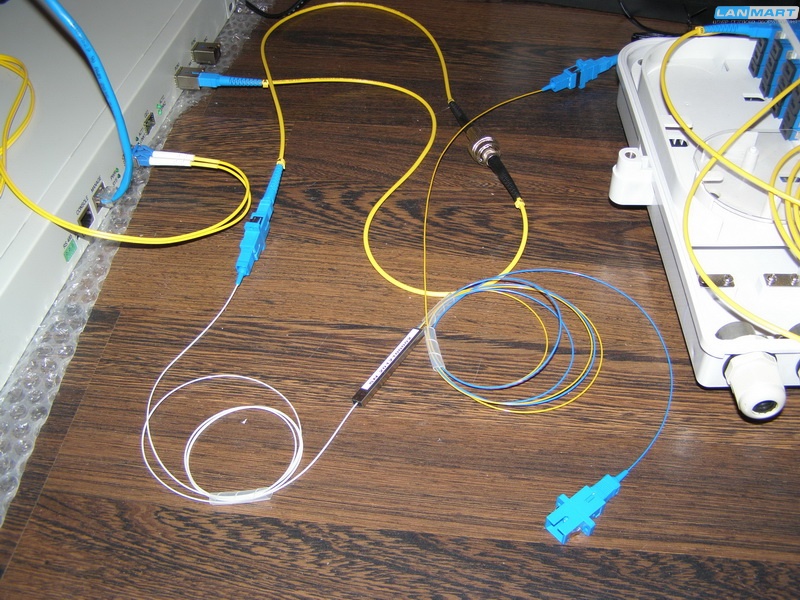

Дальше идут пассивные сплиттеры — оптические «делители». Их ставят в местах разветвления оптического кабеля в линии . В простейшем виде сплиттер выглядит вот так:

Обычно сеть строится так, что на линии от станции до абонента стоит 2 разветвителя.

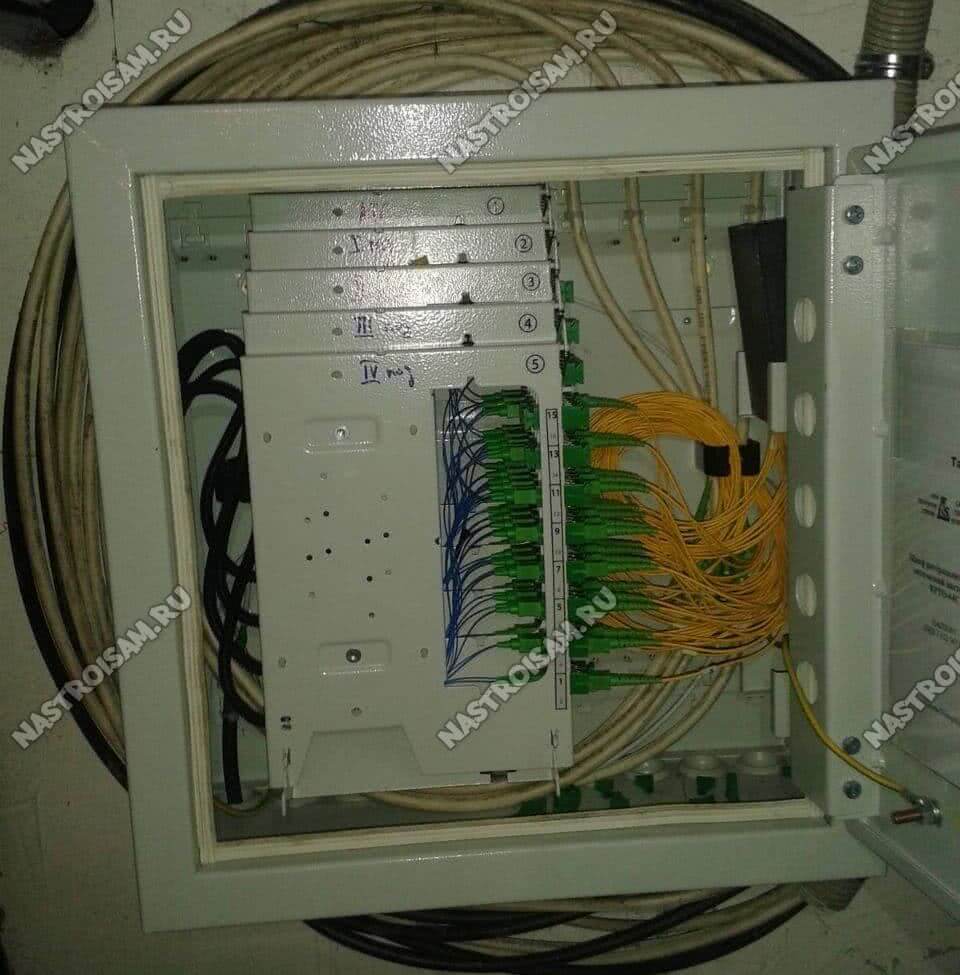

Первый разветвитель располагается в распределительном шкафу и с него подключены кабельные районы.
Второй — это так называемая дроп-муфта, с которой уже идёт кабель к абоненту. В многоэтажных домах он выглядит так:

В частном секторе дроп-муфты вешают на столбах и выглядят они как среднего размера пластмассовая коробка с входящими в неё черными проводами:

Именно отсюда уже тянется дроп-кабель непосредственно к абоненту где уже устанавливается оптическая розетка. От розетки к оконечному устройству доступа прокладывается оптический шнур (ШОС).

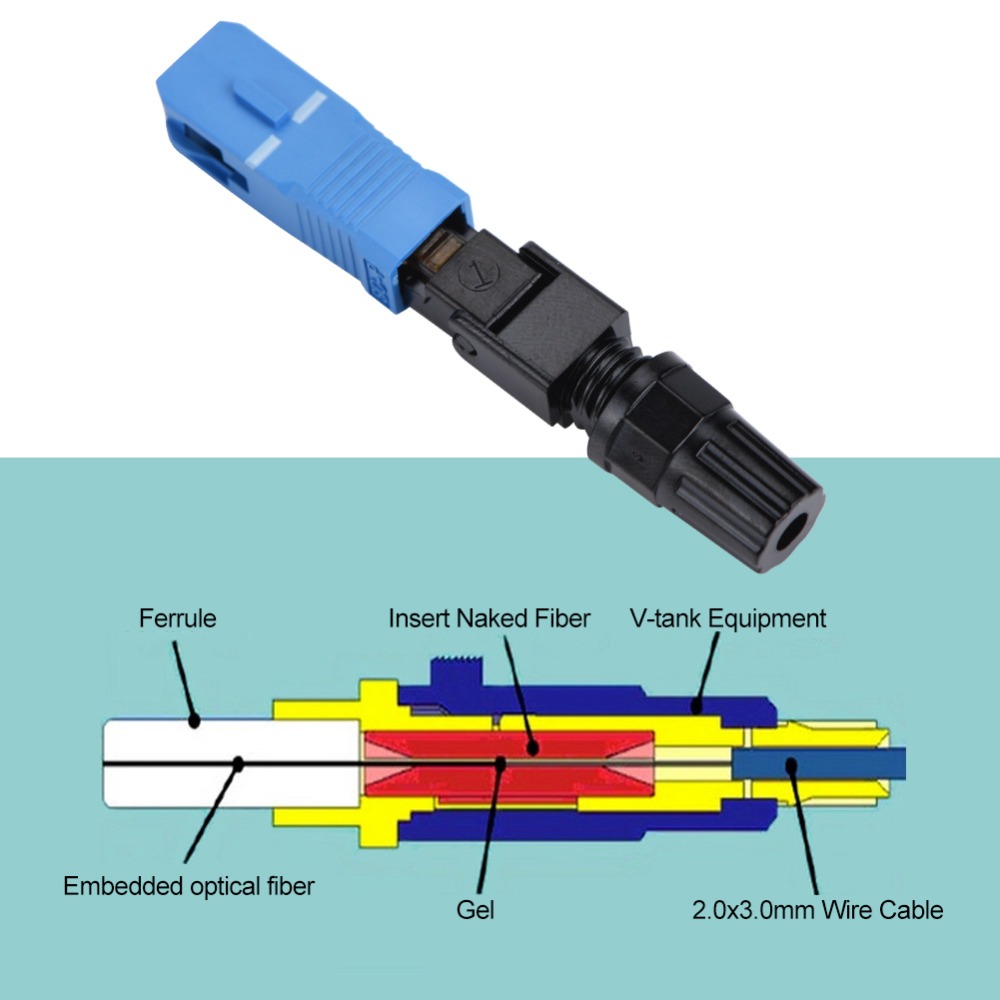

Шнуры для xPON жёлтого цвета с разъёмом типа SC на концах

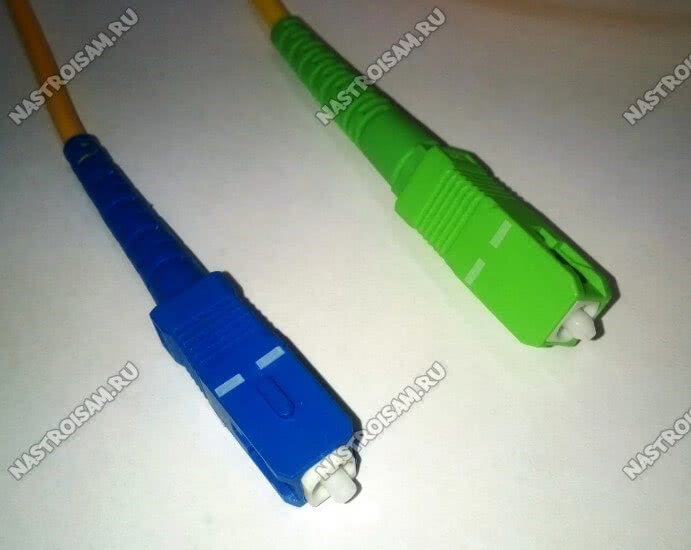

Обратите внимание на сами разъёмы, он используются синего или зелёного цвета:

Казалось бы а какая разница? А разница в кончике коннектора — его называют «ферула». При ближайшем рассмотрении сразу всё становится заметно.

Кстати, если посмотрите на оптический терминал, то и у него цвет розетки будет совпадать с цветом коннектора.

Последним звеном в цепи идёт абонентский ONT-терминал — устройство доступа, устанавливаемое на стороне клиента. Спереди он выглядит как обычный WiFi-роутер.

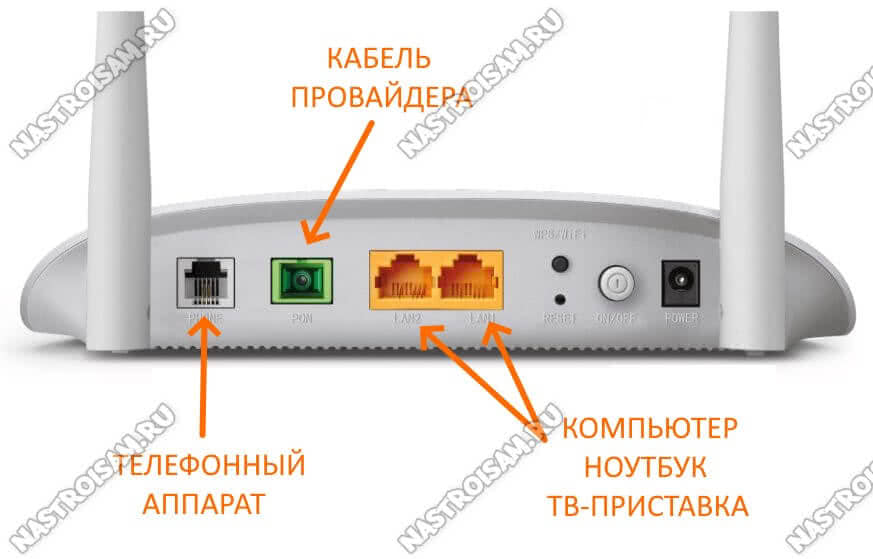

А вот на задней части в глаза сразу бросается оптический вход, выполняющий роль WAN-порта. Подробнее о том, какие ПОН-терминалы используются в Ростелекоме, я расскажу ниже.

И ещё небольшое замечание для будущих абонентов. Имейте ввиду, что оптическое волокно не скручивается и его можно сломать. Если Вы его каким-то образом повредите или порвёте, то соединить без специального оборудования будет невозможно. Сварка и ремонт такого кабеля выполняется с помощью сварочного аппарата.

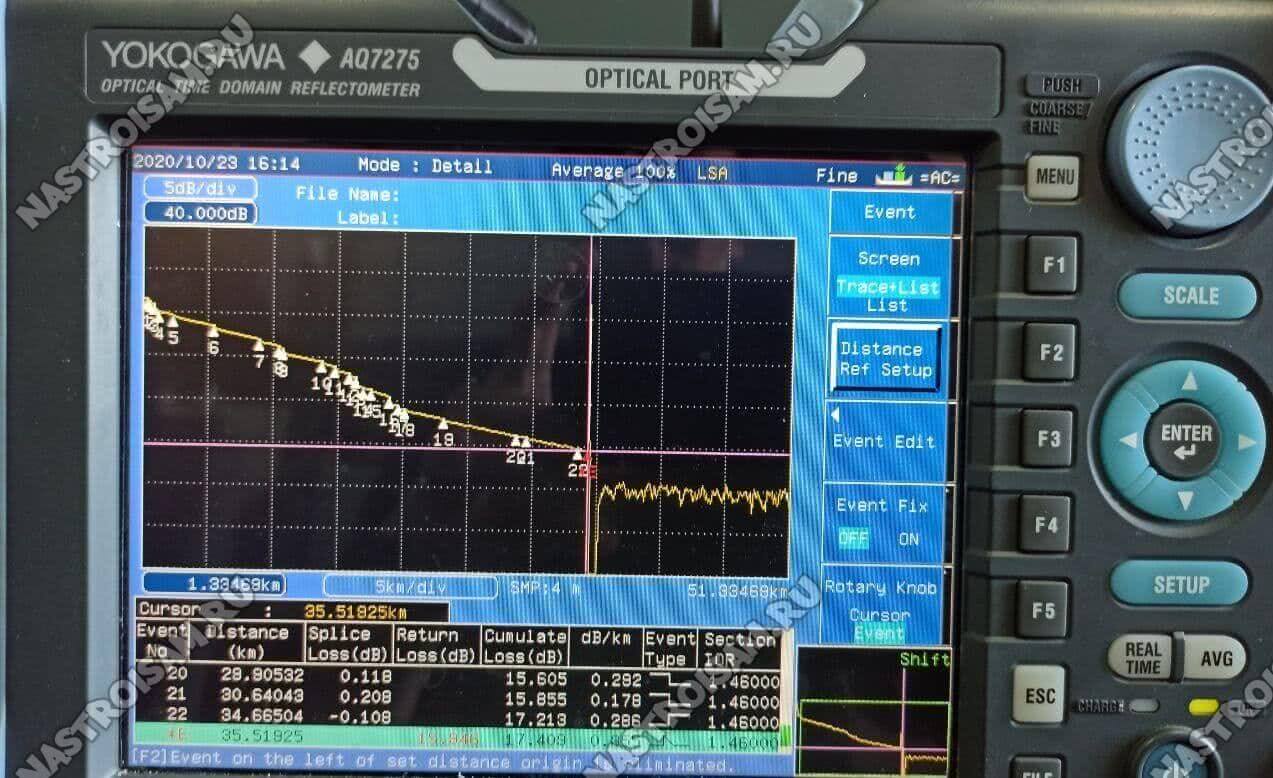

Для измерения параметров линии и поиска обрывов так же используется специализированная дорогая аппаратура — оптический рефлектометр. По полученным после измерений данным прибор формирует список характеристик, который называет рефлектограмма.

Кстати, часто повреждение можно обнаружить и без рефлектометра, просто пройдя по патч-корду от роутера к розетке. Оптика очень не любит перегибы, а пользователи достаточно часто умудряются сгибать кабель под разными острыми углами и это первая причина по которой горит лампочка LOS на терминале.

Как правильно подключить роутер

Провайдер предоставляет услуги связи по выделенной лини, оптическому кабелю и посредством телефонных коммуникаций. В зависимости от используемых оператором технологий будет отличатся оборудование, предлагаемое компанией абоненту. Но подключение к роутеру выполняется по одной схеме:

• Определенный тип проводов (оптический, Ethernet, телефонный) заводится на сторону абонента, затем нужно этот кабель подключить в оптический терминал, ADSL-модем или обычный роутер. Тип устройства зависит от технологии, используемой провайдером. Например, если услуга предоставляется по выделенной линии, то к пользователю заводят обычный патч-корд, который нужно вставить в WAN-порт любого роутера. Если же это телефонная линия, потребуется устройство преобразующее сигнал – так называемый ADSL-модем. В случае с ростелеком – это будет роутер, в котором есть этот модем и соответствующие порты для подключения телефонного кабеля. Так же и с оптикой, внешняя разница будет только в наличии порта для оптоволоконного кабеля.
• Оборудование Ростелеком к компьютеру пользователя подключается при помощи провода, который поставляется вместе с маршрутизатором. Один коннектор вставляют в LAN-разъем маршрутизатора, другой – в такой же разъем сетевой карты на ПК или ноутбуке.
• Последующая установка параметров роутера выполняется через веб-интерфейс панели управления или посредством диска с утилитой для автоматического конфигурирования.

Разновидности технологии FTTx

Компьютерная паутина начала расширяться во всём мире на существующих телефонных линиях, с использованием технологий xDSL. В настоящее время они являются лидирующими в подключении к интернету. Но эти линии связи устаревают и постепенно заменяются оптическими, применение которых повышает пропускную способность и дальность действия сигнала. На сегодняшний день они считаются одними из прогрессивных технологий подключения абонентов к онлайн.

Обратите внимание! Максимальная быстрота сигнала составляет 100 мбит с FTTB, и система справляется с такой нагрузкой. FTTB кабель — сетевой провод Ethernet, который состоит из одного или нескольких оптических волокон для передачи данных:. FTTB кабель — сетевой провод Ethernet, который состоит из одного или нескольких оптических волокон для передачи данных:

FTTB кабель — сетевой провод Ethernet, который состоит из одного или нескольких оптических волокон для передачи данных:

• обеспечивает высокую пропускную способность импульса ;
• сигнал не теряется так, как оптоволокно передаёт световые пучки;
• кабельная линия передаёт информацию на расстояние от 550 метров до 40 км;
• высокая безопасность сигнала (оптоволокно экранируется от перехвата);
• кабель не боится воды, агрессивных воздействий среды;.
• простота прокладки оптоволоконных кабелей делает их доступными для большей части коммуникационных систем;
• повреждения выявляются просто (в месте повреждения кабель начинает пропускать световые пучки, которые легко отследить).

Обратите внимание! Основным недостатком этого кабеля считается высокая цена по сравнению с медным, но с развитием современных технологий они удешевляются и становятся популярными для потребителей. Семейство различных архитектур — это отрезки линий связи, предвидящие подключение к определённой точке «Х», которая указывает, до какого места доходит оптика. Семейство различных архитектур — это отрезки линий связи, предвидящие подключение к определённой точке «Х», которая указывает, до какого места доходит оптика

Семейство различных архитектур — это отрезки линий связи, предвидящие подключение к определённой точке «Х», которая указывает, до какого места доходит оптика.

Существуют несколько типов архитектур подключения:

• FTTN — до сетевого узла;
• FTTC — до микрорайона, квартала;
• FTTB — до здания;
• FTTH — до квартиры или отдельного дома.

Первыми стали использовать проекты FTTN и FTTC.

FTTN — технология эконом-варианта подключается до сетевого узла, а это значит, что не требуется большого количества затрат. На сегодняшний день она используется там, где протягивать оптоволокно непросто. Это недорогой вид связи, но и наиболее медленный.

FTTC отличается по качеству за FTTN, но в помещение также проводится витая пара.

FTTB что это? Архитектура «ФТТБ» прокладывается в новых построенных домах, у крупных операторов связи. Это наиболее удобный вид подключения интернета к многоэтажному зданию в российских городах.

Обратите внимание! Стоимость монтажа FTTВ будет намного ниже, если в дома заводить медный кабель. FTTB технология — что это? Простота и легкость построения сетевых линий интернета, на неё легко накладываются другие технологии. К одному устройству FTTB подсоединяется минимальное количество абонентов, что позволяет значительно снизить уровень помех

К одному устройству FTTB подсоединяется минимальное количество абонентов, что позволяет значительно снизить уровень помех

FTTB технология — что это? Простота и легкость построения сетевых линий интернета, на неё легко накладываются другие технологии. К одному устройству FTTB подсоединяется минимальное количество абонентов, что позволяет значительно снизить уровень помех.

По своим возможностям подключение уступает лишь FTTH, где оптовое волокно прокладывается в квартиру к абоненту.

FTTH является перспективной, но относительно дорогостоящей технологией. Оптическое волокно прокладывается до квартир, там устанавливается терминал, а от него протягивается кабель до ПК или к FTTB роутеру.

Благодаря этой технологии появилась возможность использовать широкополосной интернет, который обладает высокой пропускной полосой. Эта технология даёт возможность через один порт подключаться к интернету, телефону и телевидению.

FTTH сохраняет конфиденциальность, (для доступа необходим пароль). Взломать FTTH или прослушать невозможно.

Выбор WiFi роутера для оптоволокна

При выборе следует смотреть на характеристики, описывающие возможности локальной сети. Если существует возможность, то можно юзать не только беспроводную сеть вайфай, но и порты локальной сети LAN. Согласно практическим исследованиям люди часто отказываются использовать дополнительное провода витой пары в свои квартиры.

Следовательно, нужно рассмотреть стандарты, позволяющие передавать данные по беспроводному подключению:

• 802.11n — наибольшая скорость на частоте 2.4 ГГц от 300 до 450 Мбит/с;
• 802.11ac — самая большая скорость в своей частоте (до 2,5 Гбит/секунду).

Если скорость интернета от провайдера не более 100 Мбит/с, то брать двухдиапазонное устройство, но, возможно, это и имеет смысл, когда семья большая, а в доме много устройств по типу видеонаблюдения, телевизора и ноутбуков.

Нет смысла и использовать роутер с входом под оптоволокно, когда скорость равна 100 Мбит/с. Даже если подключение медленнее, оно может вырасти, а устройство не будет пропускать больше, чем заложено в его способности.

Наиболее предпочтительным для покупки будет следующий рейтинг хороших образцов:

• DIR-615/FB. Дешевый аппарат для оптоволоконных целей, который может позволить себе каждый. Работает на стандарте 802.11n и имеет привлекательный внешний вид. Средняя стоимость его находится в районе 2400 рублей;
• DVG-N5402GF. Модель от D-link, имеющая ЮСБ порт для подключения внешних устройств, а также высокую пропускную способность до — до 1 Гбит/с. Частота такая же — 2.4 ГГц. Цена соответствующая — приблизительно 8500 рублей;
• ZTE F660. Чутьли не самый бюджетный вариант, который можно урвать в китайском интернет магазине за 20 долларов. Его внутренние порты могут пропускать 1 Гбит/с и работать на стандартах 802.11b/g/n. Оптика характеризуется 2.488 Гбит/с;
• TX-VG1530. Производитель TP-link, а это говорит окачестве. Скорость приема составляет до 2.5 Гбит/с, а отдачи — 1.2 Гбит/с. Есть поддержка телефонии VoIP. Средняя цена — 4500 рублей.*

Применение

Волоконно-оптическая связь

Волоконно-оптический кабель.

Основное применение оптические волокна находят в качестве среды передачи на волоконно-оптических телекоммуникационных сетях различных уровней: от межконтинентальных магистралей до домашних компьютерных сетей. Применение оптических волокон для линий связи обусловлено тем, что оптическое волокно обеспечивает высокую защищённость от несанкционированного доступа, низкое затухание сигнала при передаче информации на большие расстояния, возможность оперировать с чрезвычайно высокими скоростями передачи и пропускной способностью даже при том, что скорость света в волокнах на 30 % ниже, чем в медных проводах и на 40 % ниже скорости радиоволн. Уже к 2006 году была достигнута частота модуляции 111 ГГц, в то время как скорости 10 и 40 Гбит/с стали уже стандартными скоростями передачи по одному каналу оптического волокна. При этом каждое волокно, используя технологию спектрального уплотнения каналов может передавать до нескольких сотен каналов одновременно, обеспечивая общую скорость передачи информации, исчисляемую терабитами в секунду. Так, к 2008 году была достигнута скорость 10,72 Тбит/с, а к 2012 — 20 Тбит/с. Последний рекорд скорости — 255 Тбит/с.

С 2017 года специалисты говорят о достижении практического предела существующих технологий оптоволоконных линий связи и о необходимости кардинальных изменений в отрасли.

Волоконно-оптический датчик

Оптическое волокно может быть использовано как датчик для измерения напряжения, температуры, давления и других параметров. Малый размер и фактическое отсутствие необходимости в электрической энергии дают волоконно-оптическим датчикам преимущество перед традиционными электрическими в определённых областях.

Оптическое волокно используется в гидрофонах в сейсмических или гидролокационных приборах. Созданы системы с гидрофонами, в которых на волоконный кабель приходится более 100 датчиков. Системы с гидрофоновым датчиком используются в нефтедобывающей промышленности, а также флотом некоторых стран. Немецкая компания Sennheiser разработала лазерный микрофон, основными элементами которого являются лазерный излучатель, отражающая мембрана и оптическое волокно.

Волоконно-оптические датчики, измеряющие температуры и давления, разработаны для измерений в нефтяных скважинах. Они хорошо подходят для такой среды, работая при температурах, слишком высоких для полупроводниковых датчиков.

С использованием полимерных оптических волокон создаются новые химические датчики (сенсоры), которые нашли широкое применение в экологии, например, для детектирования аммония в водных средах.

Разработаны устройства дуговой защиты с волоконно-оптическими датчиками, основными преимуществами которых перед традиционными устройствами дуговой защиты являются: высокое быстродействие, нечувствительность к электромагнитным помехам, гибкость и лёгкость монтажа, диэлектрические свойства.

Оптическое волокно применяется в лазерном гироскопе, используемом в Boeing 767[источник не указан 1941 день] и в некоторых моделях машин (для навигации). Волоконно-оптические гироскопы применяются в космических кораблях «Союз». Специальные оптические волокна используются в интерферометрических датчиках магнитного поля и электрического тока. Это волокна, полученные при вращении заготовки с сильным встроенным двойным лучепреломлением.

Другие применения оптического волокна

Диск фрисби, освещённый оптическим волокном

Оптические волокна широко используются для освещения. Они используются как световоды в медицинских и других целях, где яркий свет необходимо доставить в труднодоступную зону. В некоторых зданиях оптические волокна направляют солнечный свет с крыши в какую-нибудь часть здания. Волоконно-оптическое освещение также используется в декоративных целях, включая коммерческую рекламу, искусство и искусственные рождественские ёлки.

Оптическое волокно также используется для формирования изображения. Пучок света, передаваемый оптическим волокном, иногда используется совместно с линзами — например, в эндоскопе, который используется для просмотра объектов через маленькое отверстие.

Оптическое волокно используется при конструировании волоконного лазера.

Оборудование для оптоволокна

Для преобразования сигнала в понятный нам Ethernet-интерфейс используют еще одно уникальное устройство – ONT, или оптический терминал. Устройства данного типа представлены в широком ассортименте, причем это может быть, как стандартный прибор с двумя Ethernet-портами и одним портом PON, так и полноценный роутер GPON Ростелеком, имеющий целый ряд преимуществ в виде:

четырех гигабитных портов Ethernet;

• предусмотрены два разъема для IP-телефонии;
• есть возможность подключения интерактивного IPTV;
• раздача сигнала GPON от Ростелеком производится через Wi-Fi (стандарт 802.11n с пропускной способностью до 300 мегабит в секунду).

Коммутируемый доступ

С помощью модема компьютерные данные передаются по обычной коммутируемой телефонной линии, которая не предназначена для передачи данных. Это резко контрастирует с модемами, которые также работают по линиям телефонной компании, но предназначены для передачи данных и не накладывают никаких ограничений на передачу сигналов.

История

Hayes Smartmodem 1982

В 1959 появилась технология под названием Bell 101, скорость передачи которой составляла 110 бит / сек. В 1960 году появился стандарт Bell 103A, он обеспечивал связь со скоростью 300 бит/сек, соединение проходило по обычным телефонным линиям.

В 1973 году компания Vadic выпустила модем, которые мог передавать данные по телефонной линии со скоростью 1200 бит/сек. В 1981 году представлена модель Hayes Smartmodem. Скорость у него была всего лишь 300 бит/сек, но модем поддерживал язык команд, с помощью которых компьютер мог отправлять запросы для набора номера или ответа на вызовы. В дальнейшем технологии реализованные в этом модеме, использовали другие компании на своих устройствах.

Подавление эха стало особенностью модемов в этот период, что улучшило полосу пропускания, доступную для обоих модемов, позволяя им игнорировать собственные отраженные сигналы. Дополнительные улучшения были внесены с помощью кодирования с квадратурной амплитудной модуляцией (QAM), которое увеличило количество бит на символ до четырех за счет комбинации сдвига фазы и амплитуды. Внедрение этих технологий привело к разработке факсимильного аппарата в 1980-х годах. Это позволило компьютерам отправлять и получать изображения факсов.

SupraFAXmodem 144 LC

В 1994 году вышла новая технология V.34, которая позволяла передавать данные на скорости 28 800 бит/сек. Модемы, сделанные с использованием этой технологии назывались V.FAST. В этом стандарте использовались мощные методы кодирования, включающие в себя кодирование каналов и кодирование форм.

Скорость и надежность соединения в то время зависела от многих факторов: интернет-провайдера, качества самого модема, аналоговая или цифровая телефонная станция у абонента, а также от загруженности телефонной линии.
