Особенности фундамента из плиты с ростверком

Описание слоев

Если описывать плитный фундамент послойно, то выглядит он следующим образом (снизу вверх):

1. Грунт. Перед укладкой фундамента копается котлован необходимой глубины, и дно его тщательно выравнивается и утрамбовывается.
2. Песчаная «подушка». На грунт насыпается песок. При этом каждые 10 см он проливается водой и уплотняется.
3. Геотекстиль. На него укладывается дренажная труба.
4. Щебень. Необходим для предотвращения забивания грунтом отверстий дренажной трубы.
5. Бетонная стяжка. Предотвращает повреждения гидроизоляции.
6. Гидроизоляция. Ее установка необходима, поскольку бетон прекрасно впитывает влагу и при промерзании его могут образоваться трещины.
7. Экструдированный пенополистирол, например Пеноплекс. Требуется для дополнительного утепления фундамента, особенно при холодном климате.
8. Защитный слой из п/э пленки.
9. Железобетонная плита.

Технические особенности

Монолитная плита подойдет как фундамент для многих грунтов

Монолитный фундамент представляет собой железобетонную плиту-основание, на котором располагается постройка. Технология строительства такого основания не представляет особых сложностей.

Залить плитный фундамент своими руками может любой частный застройщик, даже не обладающий особыми навыками в строительном ремесле.

Область применения

Ленточный фундамент – оптимальный вариант в большинстве случаев

Наиболее распространённым на сегодня в частной застройке типом несущих оснований является фундамент-лента. Он универсален и достаточно прост в изготовлении. Но в некоторых случаях подобный вариант может быть абсолютно неприемлем. Причиной этому, прежде всего, могут быть особенности грунта на участке строительства.

Например, высокий или постоянно изменяющийся уровень грунтовых вод, а также большая глубина промерзания почв потребует обустройства фундамента глубокого заложения. Это делает устройство монолитного фундамента ленточного типа экономически невыгодным из-за технической сложности работ и их высокой сметной стоимости.

В то же время, заливка монолитной плиты фундамента становится целесообразной при ряде условий.

1. Проведение работ на сложных грунтах, когда необходимо равномерно распределить нагрузку на как можно большую площадь основания. Технология плитного фундамента даёт возможность увеличить площадь опоры, тем самым снизив удельное давление на грунт.
2. Отсутствие в проекте дома подвального помещения или цокольного этажа.
3. При необходимости заливки чернового пола. В этом случае возможно использование фундаментной плиты не только в виде несущего основания, но и в качестве бетонного пола.

Плюсы технологии

Технология заливки такого основания проста, ее можно выполнить своими руками

Устройство фундамента плиты несёт в себе целый ряд преимуществ для застройщика, решившего выбрать данный вариант несущего основания для своей постройки.

Среди основных преимуществ, которыми обладает плиточный фундамент, можно отметить следующие:

1. Высокая прочность. Наличие объёмного армирования и монолитная бетонная заливка позволяют создать прочную плиту фундамента, способную успешно противостоять внешним воздействиям и физическим нагрузкам.
2. Простота технологии позволяет залить монолитную плиту фундамента своими руками без привлечения профессионалов и специальной строительной техники. Заливка плитного фундамента своими руками позволяет значительно снизить общие сметные расходы на постройку дома.
3. Низкое давление на грунт. Данный показатель для основания-плиты составляет порядка 0,1 кг на кв. см, что является рекордом для всех типов несущих оснований. Достигается это равномерным распределением веса постройки по всей площади опоры и позволяет возводить достаточно массивные конструкции на слабых грунтах.
4. Жёсткая конструкция бетонной платформы позволяет ей равномерно опускаться и подниматься в зимний и летний периоды, что особенно актуально для участков с пучинистым грунтом. Силы, действующие при этом на плиту фундамента, не приводят к её деформации, что позволяет предотвратить растрескивания стен постройки. Аналогичные силы, действующие снизу на ленточный фундамент, способны попросту расколоть его со всеми негативными для здания последствиями.
5. Увеличение темпов строительства. Возможность совмещения функций основания и заливного пола позволяет сократить общее время строительства и упростить весь процесс. Обустройство фундамента плиты своими руками само по себе не занимает много времени благодаря простоте конструкции и технологии заливки. Перед тем, как сделать фундамент, не нужно производить длительных подготовительных работ по рытью траншей и монтажу опалубки сложной формы.

Различия между монолитным, панельным, блочным и кирпичным домами

Между зданиями, возведенными из разного материала, есть существенные различия.

Таблица № 1

При возведении панельного дома используют железобетонные плиты. Они однотипные по размерам. Из-за быстроты возведения такие здания растут на глазах. Плиты производят на заводах и готовые привозят на площадку, где собирают здание. Сегодня делают панели увеличенного размера.

Панельное здание можно возводить в любое время года. К минусам относят невозможность перепланировки жилых помещений и неказистый внешний вид.

Нехватка жилья в ХХ веке вынудило государство выпускать блоки для строительства. Блочное здание по качествам похоже на панельный дом. В нем легче сделать перепланировку, если это не касается несущих конструкций. Чаще всего это запрещено законодательством. Размеры жилья соответствуют параметрам блоков, их нельзя увеличить.

Самый экологически чистый материал – кирпич, который производят путем обжига глины. Такое здание хранит тепло зимой и прохладу в жаркое время года. Красный кирпич влагоустойчивее силикатного. Но кирпичные дома дороже всех остальных, на их строительство уходит больше времени.

Монтаж свайно-плитного фундамента

Этот тип основания предполагает использование двух технологий — свайного и плитного фундамента. Подготовительный этап одинаков для всех видов — очистка территории, разметка и планировка конструкции. Требуется уплотнение почвы для установки свай. Решаются вопросы подготовки территории к прокладке коммуникаций, создается дренажная система.

Дальнейшие этапы работы:

1. Выемка грунта.
2. Установка свай.
3. Монтаж плиты.

Разметка фундамента и обустройство котлована

Разметка выполняется по осям свайного поля. Обноски монтируются на расстоянии 1-2 м от углов сделанного котлована. По осям натягиваются шнуры. Для оконтуривания на каждой стороне котлована используется известковый раствор.

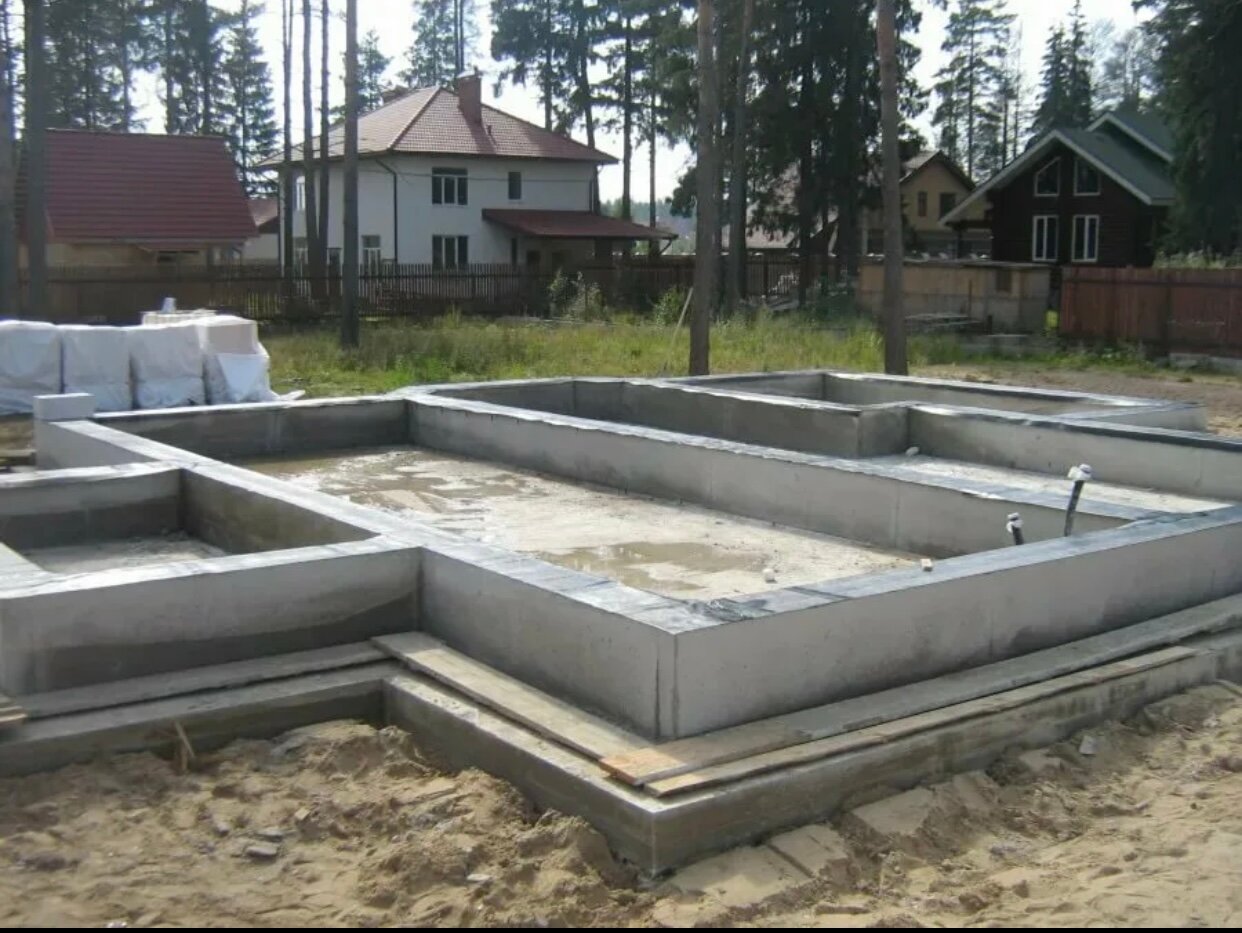

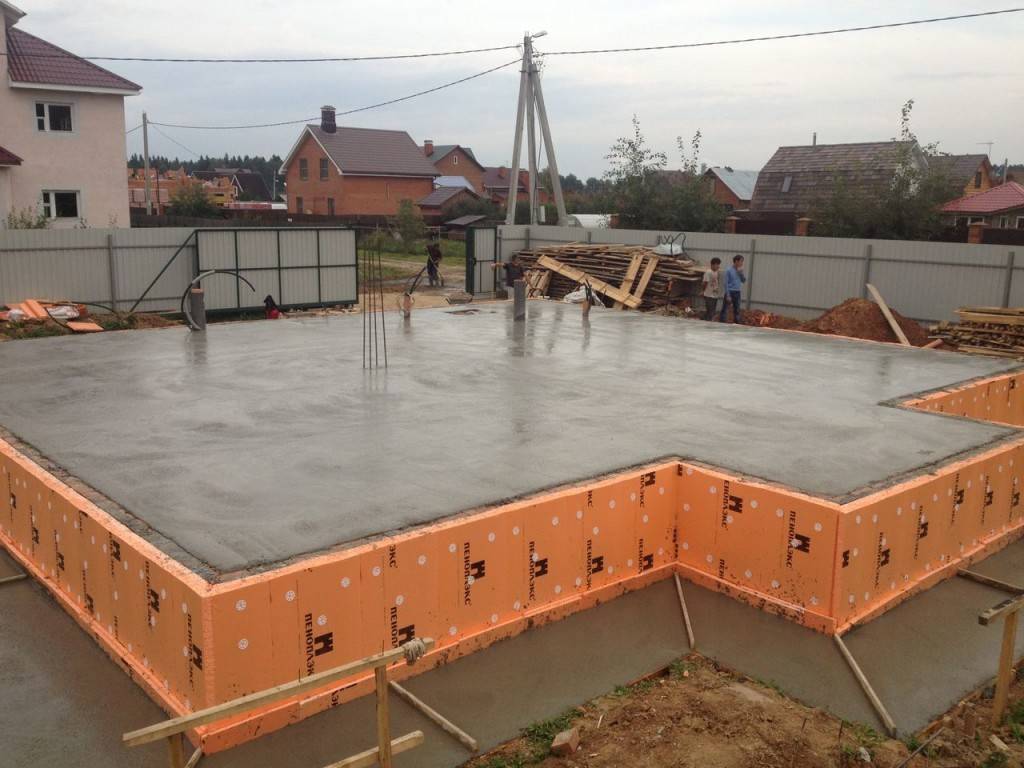

Пример залитого СПФ

Если применяется фундамент с ростверком, выемка грунта не понадобится. При технологии глубокого залегания плиты котлован забирается на глубину 2-2.5 м, с учетом глубины промерзания грунта. Малозаглубленная плита может быть установлена на глубину 0.7-1 м, при низком наземном или подземной ростверке разработка котлована выполняется на глубину 0.5 и 0.7 м соответственно.

Технология изготовления свайного поля

Чем больше количество опор, тем выше затраты на фундамент. Сваи должны быть под несущими стенами, по углам и в местах примыкания смежных стен. Опоры устанавливаются и под веранды и другие пристройки.

Расстояние между сваями рассчитывает отдельно в каждом конкретном случае, с учетом множества параметров. В качестве усредненного значения принимается минимальный шаг длиной в три диаметра сваи, максимальный — в шесть диаметров

Но это условные величины, нельзя недооценивать важность оптимального расчета количества свай, и лучше доверить эту часть работы профессионалам

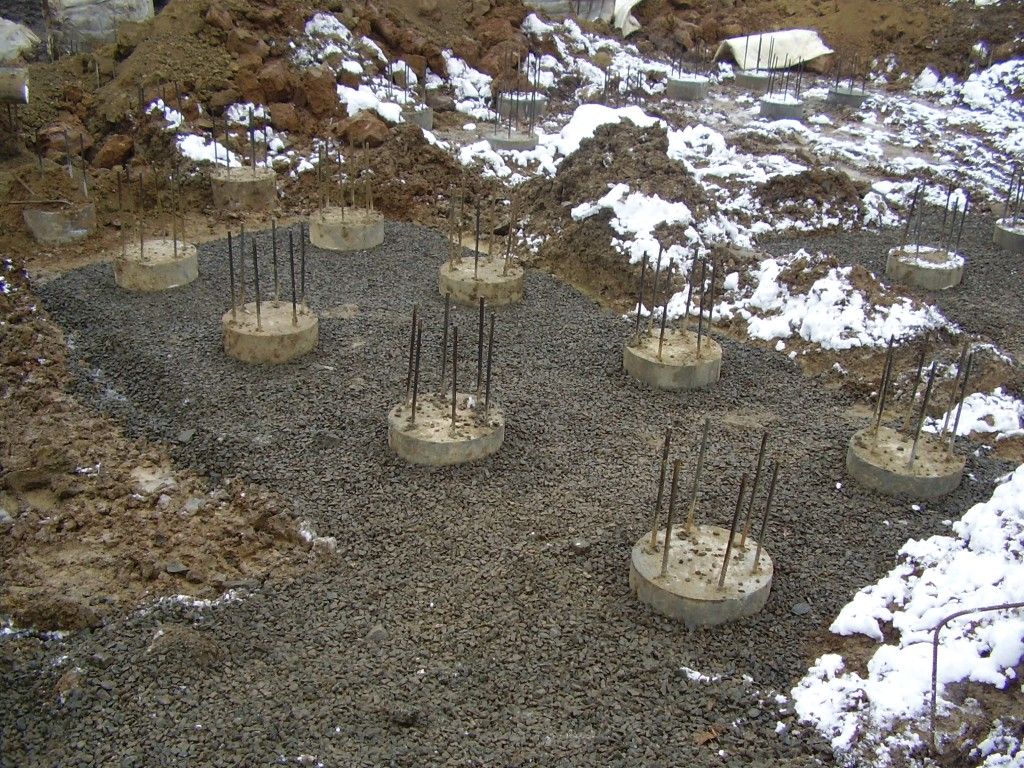

Установка свай после выемки грунта.

Обустройство свайного поля включает этапы:

• создание отверстий на проектированную глубину;
• опалубка из рубероида, полиэтиленовых или асбестоцементных труб;
• армирование;
• бетонирование с подвижностью П4, уплотнение смеси.

В качестве арматуры выбираются стержни диаметром 8-14 мм переменного сечения. На каждую сваю конструкции устанавливается не менее 4 стержней. Обвязывается каркас хомутами, выполненными из гладкой арматуры. Верхние плиты обвязывающих стержней диаметром 6-8 мм изгибаются перпендикулярно поверхности земли — впоследствии эти концы связываются с сеткой ростверка или плиты.

Дальнейшие этапы можно выполнять после достижения 50%-ной прочности смеси.

Монтаж плиты

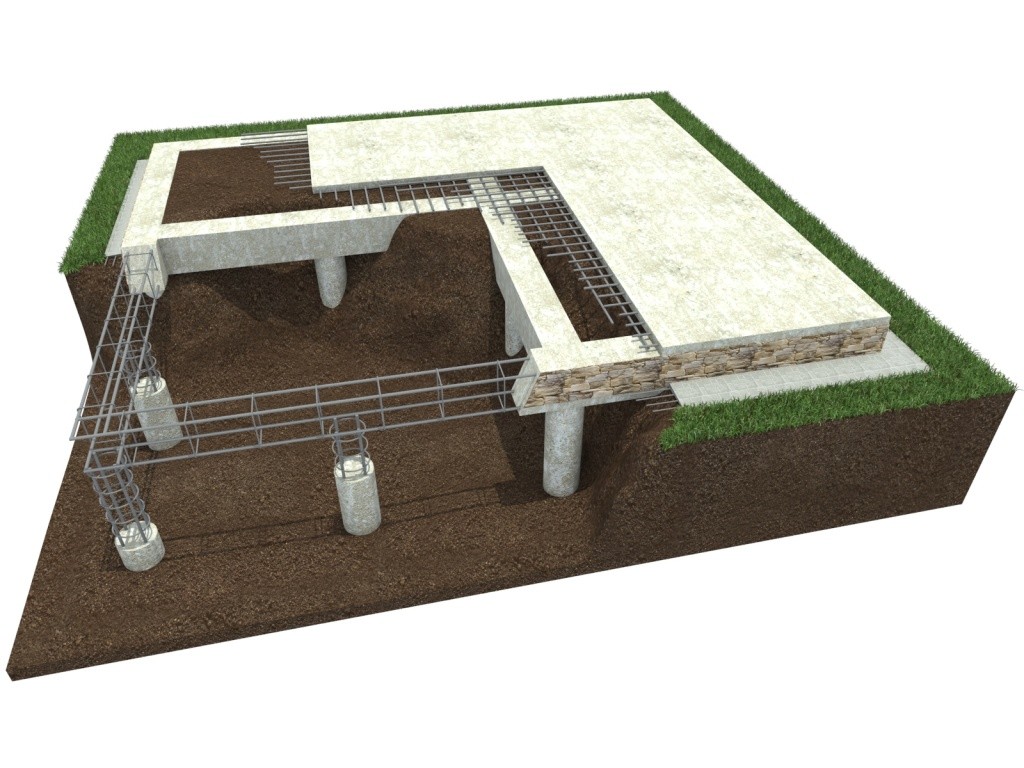

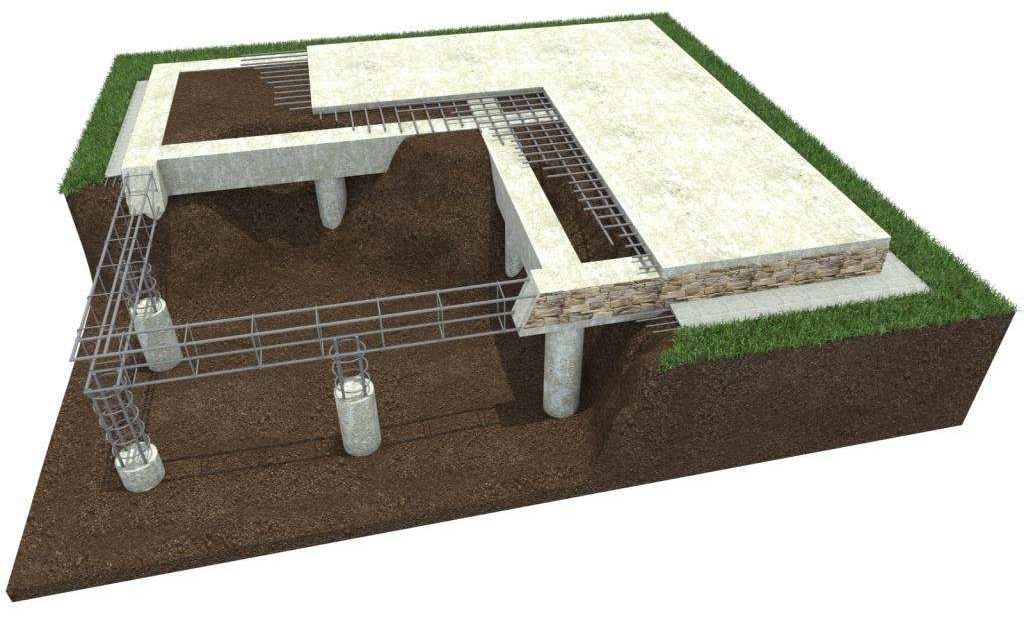

Поэтапная модель установки свайно-плитного фундамента.

Плита изготавливается поэтапно:

1. Стяжка без арматуры слоем до 10 см. Такая подбетонка выравнивает гидроизоляцию и предохраняет её от разрывов.
2. Укладка гидроизоляционной пленки толщиной 0.15 см.
3. По периметру фундамента устанавливается щитовая опалубка с высотой больше проектной отметки на 5-7 см, что позволит удерживать бетонную смесь в процессе трамбовки.
4. Армирование профилем переменного сечения с максимальным квадратом ячейки стороной 30 см. Нижняя сетка арматуры укладывается на полимерную или бетонную прокладку, толщина ее составляет до 4 см. Верхняя часть такой же конфигурации укладывается на хомуты, для связки верхней и нижней сетки по торцам устанавливаются П-образные элементы.
5. Заливка бетоном осуществляется в едином направлении, для выравнивания используется правило. Утрамбовка выполняется вибраторами.

В первую неделю после укладки и уплотнения смеси применяются мокрые песочные или опилочные компрессы, возможен полив бетона в жаркое время года. В холодное время используется теплоизолятор или пленка для укрывания.

Ростверк

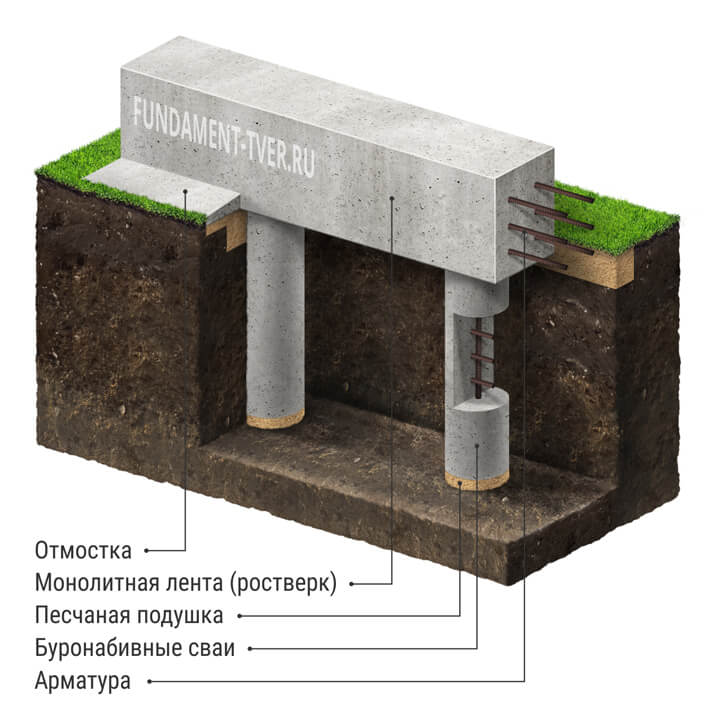

При использовании свайно-ростверкового фундамента с плитой может использоваться два вида опалубки:

• Несъемная из неплотного пенопласта. Такой материал не давит на ростверк, поскольку при вспучивании грунтов легко сжимается.
• Съемная опалубка применяется только при надземном ростверке, который устанавливается на высоте до 1.2 м от поверхности земли. При наземном или подземном ростверке такой вариант невозможен, поскольку нормальная распалубка не получится.

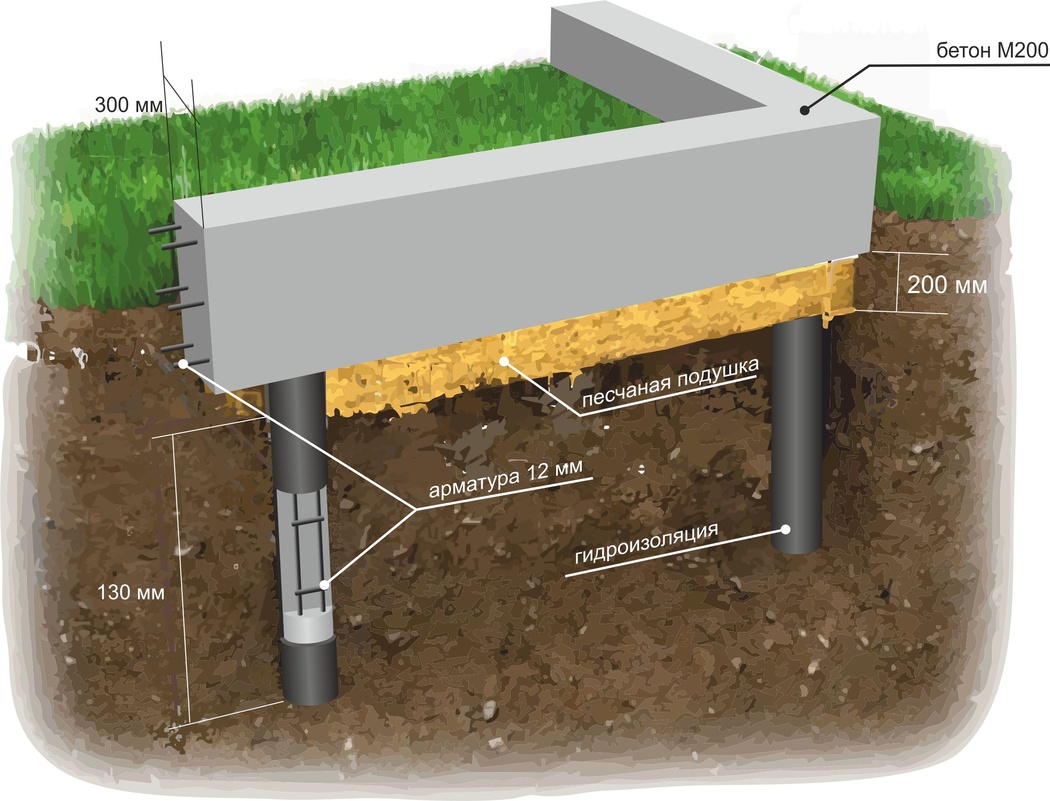

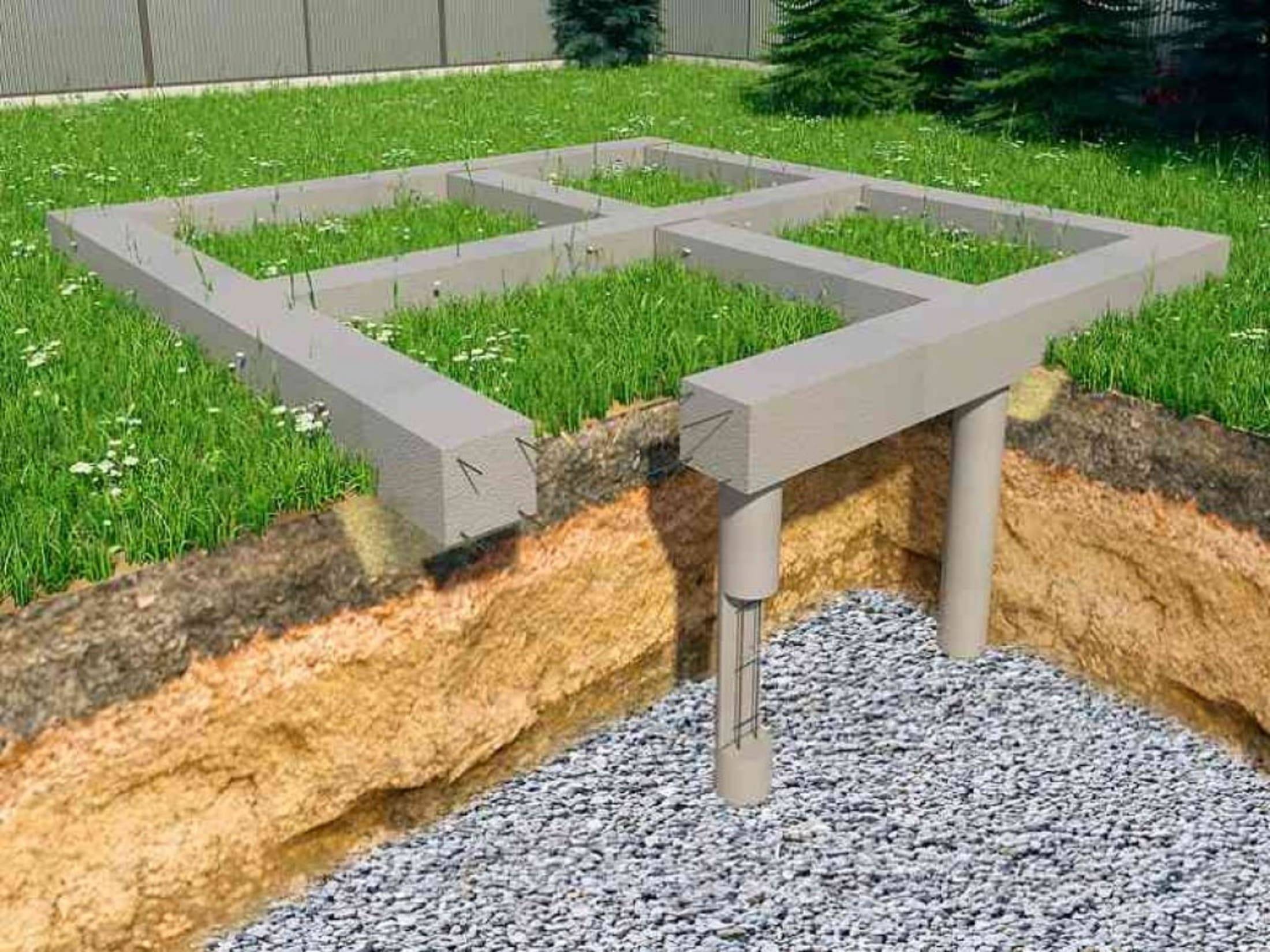

Свайно-ростверковый фундамент.

При использовании несъемной опалубки процесс выполняется аналогично с бетонированием монолитной армированной плиты. Подбетонка в этом случае отсутствует, вместо неё используется пенопласт.

Если применяется съемная опалубка, для фиксации палубы используются стойки, служащие основанием для опоры прогонов и балок. Варан свайно-плитного фундамента с висячим ростверком является самым затратным и к нему прибегают крайне редко.

Материалы и инструменты

Специалисты рекомендуют для изготовления железобетонного фундамента ленточного типа использовать:

1. Песок или щебень (для устройства подушки).
2. Бетон или цемент М250 (для приготовления самого фундамента).
3. Арматурный прут (диаметр 8-12 мм).
4. Проволока (из стали, для связки арматуры).
5. Материал для гидроизоляции (рубероид и гидроизол).
6. Деревянная доска (толщина 20 мм).
7. Тонкие деревянные рейки.
8. Брус из дерева (для опалубки).

Из инструментов следует подготовить такие: шнуры, колышки, рулетку, уровень, отвес, лопаты, трамбовку, молоток, мастерок, клещи. Если вы решили делать бетон самостоятельно, то договоритесь об использовании бетономешалки.

Чем утеплять?

Рассмотрим основные материалы, применяемые при сооружении УШП. Начнём с теплоизоляции. Толщина её слоя, как правило, 200-300 мм. Точнее, 100 мм под рёбрами плиты (их устраивают под несущими стенами) и 200-300 мм (в зависимости от высоты рёбер) под её подошвой. Плюс 50 мм – под отмосткой. В качестве утеплителя применяют в основном плиты из экструдированного пенополистирола (ЭППС, XPS). Этот материал оптимален для подземных конструкций. Среди его достоинств:   ■ Высокая прочность на сжатие – от 250 до 500 кПа при 10% линейной деформации (в зависимости от марки изделия). Высокопрочные плиты без проблем выдерживают нагрузку даже от тяжёлого здания (порядка 10 тонн/м2)

  ■ Коэффициент водопоглощения – всего 0,3-0,4% по объёму. То есть материалу не грозит намокание из-за грунтовых или поверхностных вод.   ■ Низкий коэффициент теплопроводности – 0,032-0,034 Вт/(м•°С). Иными словами, пенополистирол очень хорошо сберегает тепло.   ■ Плиты не подвержены гниению и воздействию микроорганизмов.   ■ Заявляемый производителем срок службы в грунте – не менее 50 лет.

Александр Керник, руководитель группы тех.поддержки продаж «УРСА Евразия»:«Для чего нужно утеплять плиту фундамента и отмостку? Во-первых, для защиты подземной конструкции от морозного пучения грунта. Грунт не должен замерзать, расширяться и сдвигать фундамент. Благодаря утеплителю мы сохраняем геотермальное тепло в грунте под плитой и отмосткой. Во-вторых, утеплитель препятствует передаче тепла от системы тёплого пола в грунт. Всё тепло устремляется вверх, в помещения дома. Тем самым мы экономим на отоплении. Третий момент конструктивный: в УШП для усиления предусматривают железобетонные рёбра под несущими стенами здания. Пространство под плитой между рёбрами не должно быть пустым, поэтому его также заполняют утеплителем, но обычно меньшей марки (с прочностью на сжатие не 500 кПа, а 250 кПа) – для снижения затрат на УШП»

Устройство утепленного финского основания

Популярный утепленный финский фундамент, технология которого довольно проста, имеет ряд особенностей. Для правильной укладки такого базиса необходимо выполнять определенные процедуры, именно от них будет зависеть качество основания. Порядок действий следующий:

1. Для начала понадобится выбрать место, где будут проводиться строительные работы.
2. При выборе строительства участка обязательно нужно учитывать тип рельефа и его особенности.
3. Выполняется разметка местности. Ее нужно делать с запасом примерно в 50 см.
4. Удаляется плодородный слой грунта.
5. Вырывается котлован с глубиной равной уровню песчаной подушки и подходящей для слоя подсыпки.
6. Осуществляется монтаж дренажной системы.
7. Под подушку производится установка гидроизоляционного слоя и его армирование.

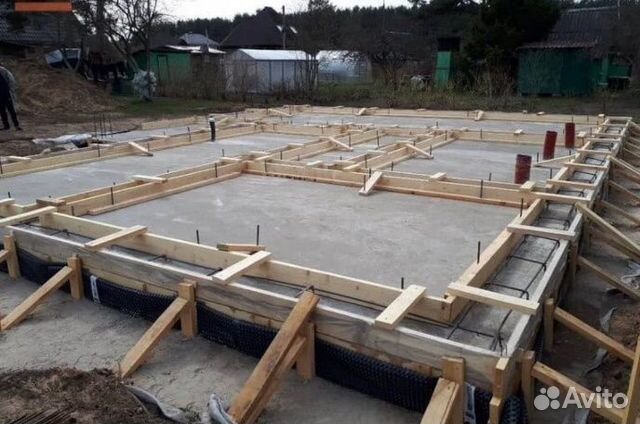

8. Выполняется монтаж опалубки.
9. Проводятся все коммуникации.
10. Заливается плитный участок.

Устройство утепленного финского фундаментаИсточник uteplenieplus.ru

Все эти работы нужно выполнять с большой ответственностью, так как от них зависит качество основания и всей постройки. При возникновении любых возможных осложнений лучше всего незамедлительно обратиться за помощью к специалистам.

Разметка и вырывание котлована

При разметке финского базиса понадобится учитывать те же факторы, что и при строительстве мелкозаглубленного ленточного основания:

• Нужно учесть расстояние до соседской территории, проезжей части, наружных коммуникаций.
• Разметка выполняется с помощью специальных колышков. Между ними натягивается лента или шнур.

Разметка фундаментаИсточник grounde.ru

Возведение на плодородном слое почвы категорически запрещено, так как на ней за несколько лет непременно произойдет усадка. Его понадобится полностью удалить. Также по периметру нужно будет вырыть траншеи, при выборе размера которых нужно учитывать следующие нюансы:

• Ширина ленты у подошвы должны быть примерно 0,6-0,8 м.
• Размер утеплителя под отмосткой будет варьироваться от 0,6 до 1,2 м.

Пучинистая почва для обратной засыпки использоваться не может, так что обычно она вывозится со строительного участка. Ямы вырываются под всеми несущими стенами, включая внутренние.

Обустройство дренажной системы

Дренаж будет размещаться по периметру ленты на уровне нижней части, для его монтажа расширять котлован не понадобится. Но понадобится углубить дно ямы на 50 см. Процесс дренирования выглядит следующим образом:

1. Во всех траншеях по периметру постройки создается уклон в общую сторону от 4 до 7 градусов.
2. На геотекстиль осуществляется укладка нерудного материала. Слои должны иметь толщину в 10 см, каждый из них тщательно утрамбовывается.
3. Производится гидроизоляция подошвы при помощи рулонного материла. Он укладывается в несколько слоев по бокам.

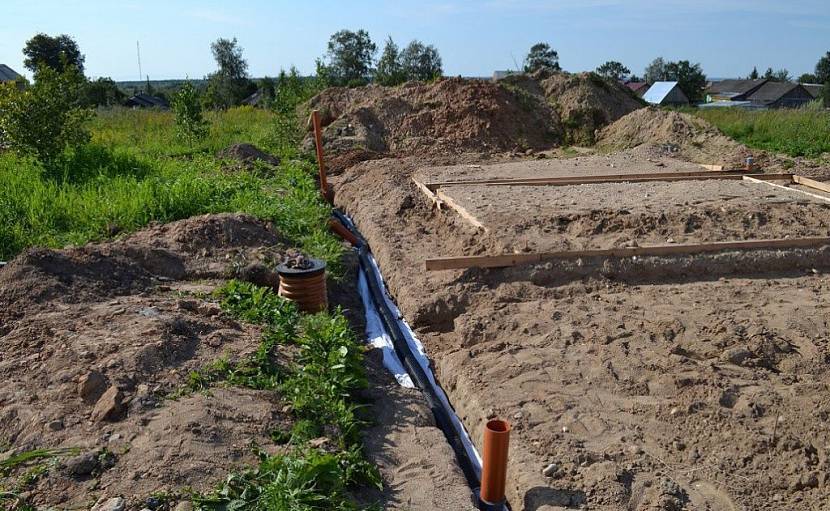

Дренажная системаИсточник ecoteploiso.ru

В некоторых случаях от дренажной системы можно будет отказаться. Она используется только в случае высокого уровня грунтовых вод.

Выполнение гидроизоляции

Хорошую эффективность и продолжительную службу способна обеспечить только объемная гидроизоляция. При монтаже несъемной опалубки, боковые части базиса останутся без должной защиты. В связи с этим рекомендуется использовать пенетрирующие добавки при замешивании бетонного раствора.

Гидроизоляция укладывается только по внешнему периметру основания. Лучше всего использовать наплавляемый или наклеиваемый вариант материала. Если применяется съемный вариант опалубки, базис может обрабатываться эпоксидными мастиками или облицовываться рулонным гидростеклоизолом. Сочетание этих способов позволит обеспечить срок службы конструкции на протяжении 70-80 лет.

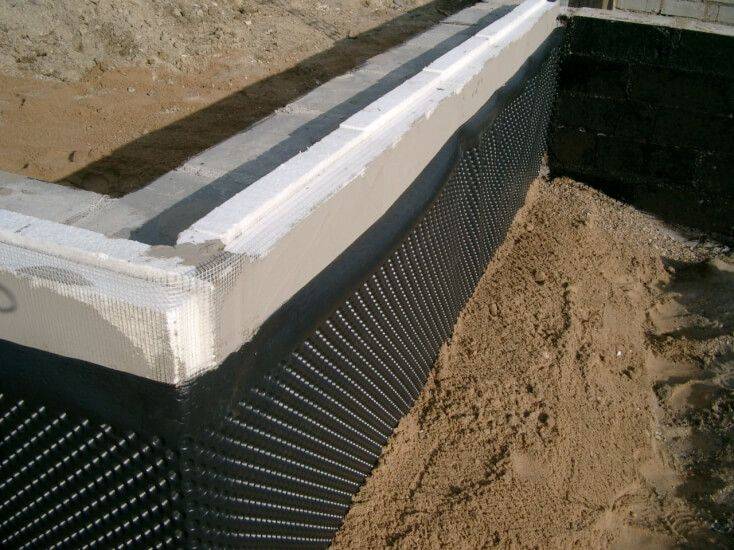

Мембранная гидроизоляцияИсточник skelbiu.lt

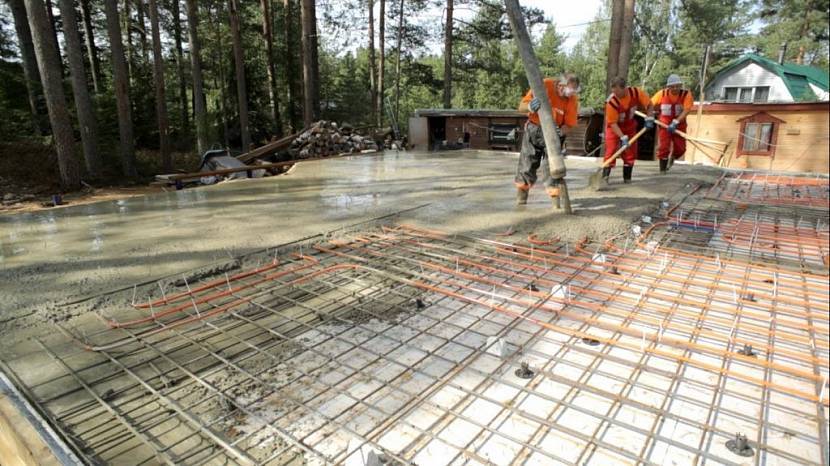

Заливка плит

При толщине плит в 10-15 см и отсутствии больших нагрузок на конструкцию, будет достаточно одного армирующего пояса. Так как лента основания представляет собой решетку, конструкция предусматривает несколько отдельных стяжек в разных помещениях. Так что заливку за один раз можно будет произвести без особых проблем. Процедура бетонирования следующая:

1. Осуществляется закладка узлов для ввода коммуникаций, если они не были проведены преждевременно.
2. Производится укладка бетона от угла. Уплотнение выполняется при помощи специального вибратора.
3. Во время высыхания поверхность рекомендуется накрыть пленкой, чтобы обеспечить защиту от ветра и осадков. Также ее понадобится периодически увлажнять.

Заливка фундаментаИсточник dom-expert.by

Укладка и закрепление финской плиты на фундаменте

Финская плита – это технология возведения фундамента, которая позволяет создать прочную и стабильную основу для строительства любого типа здания. Одним из важных этапов этой технологии является укладка и закрепление самой плиты на фундаменте.

Укладка финской плиты на фундаменте

Перед началом укладки плиты необходимо убедиться, что поверхность фундамента ровная и хорошо подготовлена. Затем следует выполнить следующие шаги:

Установить опорные элементы на фундаменте, которые будут поддерживать плиту в нужном положении

Это могут быть обычные кирпичи или специальные опоры.
Распределить финскую плиту на опорные элементы таким образом, чтобы она равномерно контактировала с ними.
Для обеспечения дополнительной прочности и устойчивости, плиту можно смазать битумом или другим герметизирующим материалом по всей поверхности.
При укладке следует обратить внимание на правильное позиционирование плиты относительно фундаментных стен и углов.

Закрепление финской плиты на фундаменте

После укладки плиты на фундамент следует закрепить ее, чтобы обеспечить надежность и устойчивость конструкции. Для этого используются следующие методы и материалы:

• Засыпка щебнем или другим сухим материалом между плитой и фундаментом. Этот метод позволяет дополнительно фиксировать плиту и усилить ее связь с фундаментом.
• Закладывание арматуры в промежутки между плитой и фундаментом. Арматура служит для усиления конструкции и предотвращения ее деформации.
• Использование химических крепежных составов, которые обеспечивают надежную связь между плитой и фундаментом.

После закрепления плиты на фундаменте следует дать временное время для застывания и закрепления материалов. Окончательное закрепление происходит в процессе дальнейшего строительства здания.

Преимущества укладки и закрепления финской плиты на фундаменте:
Прочность
Финская плита обладает высокой прочностью и устойчивостью к нагрузкам.

Устойчивость
Благодаря правильной укладке и закреплению, плита не будет «работать» и деформироваться в процессе эксплуатации здания.

Удобство
Финская плита позволяет быстро и удобно создать прочное основание для строительства, сокращая время и затраты на возведение фундамента.

Таким образом, укладка и закрепление финской плиты на фундаменте являются важными этапами в процессе возведения фундамента и помогают создать надежную и прочную основу для построек различного типа.

Стоимость: ленточный фундамент или плита

Все говорят (и пишут), что монолитное основание обходится значительно дороже, что оно будет стоить, как две ленты. Да, бетона и арматуры придется приобретать больше, чем для сооружения ленточного основания. Однако здесь есть несколько больших «НО»:

1. Для плиты хватает неглубокого котлована, что само по себе обещает экономию бетона.
2. Материала на опалубку для плиты уходит гораздо меньше, чем для ленты: практически вдвое.
3. Для сооружения монолита можно использовать не металлическую, а композитную арматуру, которая не только легче, но и дешевле.
4. Основание-плита — уже готовый черновой пол, на обустройство которого у «конкурентки» уходит довольно значительная сумма, которая практически целиком «съест» то, что сэкономлено на ленте.
5. Плитный фундамент может в короткие сроки соорудить пара-тройка неквалифицированных рабочих. Создание надежной ленты своими руками — задача архисложная, а привлечение специалистов обойдется в круглую сумму.

По этим причинам те, кто отдал предпочтение ленточному основанию, теперь говорят, что приняли не самое верное решение.

Утепленный финский фундамент своими руками

Данная технология возведения плитного фундамента еще достаточно нова для России, как и уже известная всем утепленная шведская плита. Именно поэтому, необходимо тщательно рассмотреть технологию монтажа УФП (финской плиты) шаг за шагом, изучить, как сделать утепленную финскую плиту своими руками. Мы расскажем про все плюсы и минусы этой технологии для малоэтажного строительства и покажем видео инструкцию по самостоятельному устройству фундамента УФФ.

Современные технологии возведения финских каркасных домов предусматривают легкость возводимого здания. Деревянные дома возводят чаще всего на ленточном фундаменте. Лишь в редких случаях, на сложных грунтах, необходим надежный столбчатый фундамент или винтовой. Рассмотрим далее недостатки и достоинства утепленной финской плиты.

Утепленная финская плита шаг за шагом

Принцип технологии заключается в сооружении опалубки для фундаментной плиты из пенополистирольного утеплителя с высокой прочностью. Основание УФФ (утепленного финского фундамента) – это несъемная опалубка, размещенная на песчаной подушке. По периметру утепленной финской плиты выкладывается каркас из арматуры, через которую укладываются коммуникации, а затем арматура заливается бетоном.

Утепленный финский фундамент своими руками

Достоинства и недостатки утепленного финского фундамента

При использовании данной технологии снаружи плита не утеплена, что приводит к промерзанию бетонной конструкции МЗЛФ. Однако при выборе плиты УФП вы получите готовый черновой пол и низкие теплопотери на первом этаже, благодаря отсутствию подполья. Бетонная стяжка отделена от ленточной части фундамента плитами пенополистирола и не воспринимает нагрузки от здания (смотри фото выше).

Достоинства УФФ:

1. Экономичность – вместо экструзии можно использовать ПСБ-С, который дешевле;
2. Ленточную часть фундамента можно выложить из кирпича или блоков, как цоколь;
3. Возможность ремонта коммуникаций под стяжкой, при необходимости.

Недостатки УФФ:

1. Земляные работы – необходимо вырыть траншею;
2. Обратная отсыпка дома, необходимость в уплотнении каждых 10 см слоя отсыпки;
3. Необходимость в покупке нерудного материала для отсыпки фундамента дома.

Как сделать утепленный финский фундамент своими руками

1. Подготовка котлована и траншеи для МЗЛФ

При проектировании необходимо учесть проложенные коммуникации на участке расстояние до проезжей части и т.д. После этого необходимо сделать разметку будущей плиты. Заливка бетона на плодородный слой не допускается, поскольку разложившаяся органика даст усадку за 2 – 3 года. Поэтому грунт с площадки вывозится, а котлован выравнивается и отсыпается песком на заранее уложенный геотекстиль.

Технология утепленного финского фундамента шаг за шагом

2. Заливка МЗЛФ (мелкозагубленного фундамента)

Перед заливкой мелкозагубленный ленточный фундамент (МЗЛФ) отсыпается щебенкой на уложенный геотекстиль. Далее производится армирование стержнями диаметром 8 – 14 мм. Далее изготавливается опалубка, в которую застилается гидроизоляционный материал. Ленту заливают бетоном высотой 20 – 30 см, распалубка фундамента выполняется после набора бетоном прочности не менее 50%.

3. Отсыпка внутренней части фундамента

Внутренняя поверхность ленточного фундамента оклеивается пенополистиролом ПСБ-С, наружная сторона МЗЛФ не имеет утепления. После этого производится засыпка песком с послойным уплотнением через каждые 10-20 см. Для засыпки используют песок, ПГС, ОПГС или щебень фракции 5/20. На отсыпку укладывается плитный утеплитель ПСБ-С или экструдированный пенополистирол URSA XPS, арматурная сетка и заливается стяжка.

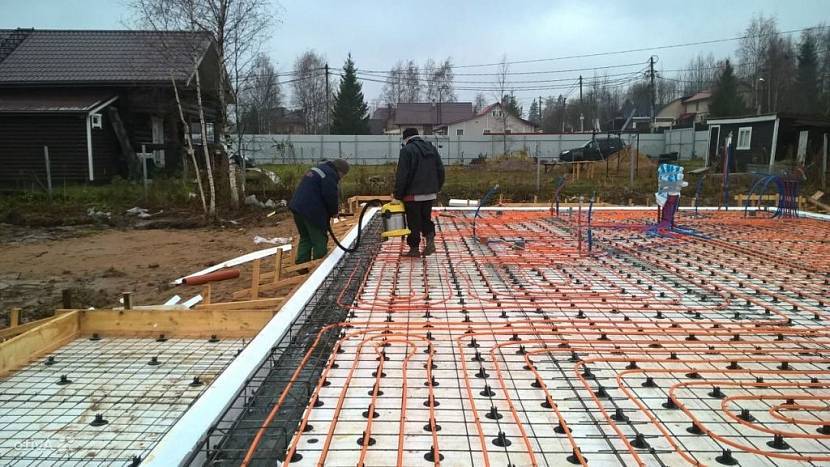

4. Заливка плиты финского фундамента

Про заливку бетонной стяжки мы рассказывать не будем. Скажем лишь, что опалубка для плиты не нужна, так как ею является ленточный фундамент по периметру здания. Имеет смысл добавлять в бетон пенетрирующие добавки для надежной гидроизоляции конструкции. Также с помощью битумной мастики и оклеечной гидроизоляции производится гидроизоляция фундамента своими руками по внешнему периметру.

У специалистов есть мнение, что вместо пенополистирола для фундамента лучше использовать экструзию с большой плотностью.

Сделать утепленный финский фундамент (УФФ) можно без ограничений практически на любых грунтах. При этом застройщик получит готовый черновой бетонный пол. Недостатком технологии является возможное промерзание МЗЛФ, так как отсутствует наружное утепление ленточного фундамента и отмостки. Но это не критично, так как этот минус финской технологии можно легко исправить самостоятельно.

Особенности расчета толщины фундаментной плиты

В расчете толщины плитного фундамента учитываются следующие параметры конструкции:

• расстояние (зазор) между арматурными сетками;
• толщина слоя бетона над арматурой сеткой – верхним и нижним поясами;
• толщина арматурных стержней.

Оптимальной толщиной монолитной плиты фундамента для большинства построек принято считать 200-300 мм. Однако на практике на этот параметр оказывает весьма существенное влияние состав грунта и равномерность залегания пород на участке застройки.

Да и габариты надземной части имеют большое значение. Чем сильнее разнесены несущие стены, тем толще должна быть монолитная плита.

  Как сделать плитный фундамент своими руками – пошаговая инструкция

В противном случае величина изгибающего момента приведет к появлению трещин в фундаменте.

Освоить методику проще на примере расчета плитного фундамента.

Определение оптимальной площади плиты

Необходимая площадь монолита зависит от величины суммарной нагрузки и расчетного сопротивления грунта.

Для обеспечения большей надежности в формулу расчета вводится коэффициент надежности по нагрузке.

Имея на руках все необходимые величины, площадь можно рассчитать по формуле:

S > Kн x F/Kp x R, где

Kн – коэффициент надежности фундамента по нагрузке (1,2);

F – полная нагрузка на плиту: включает в себя общий вес здания, оборудования, людей, мебели, а также ветровой и снеговой нагрузок;

Кр – коэффициент условий работ: зависит от типа грунта, служащего основанием для фундамента. Принимается в пределах 0,7-1,05;

R – расчетное сопротивление грунта: зависит от его типа и принимается по таблицам, содержащимся в СНиП или строительных справочниках.

Для примера приведем некоторые величины R, кгс/см2:

• 0,35 – для мелких и пылеватых плотных песков, суглинков – пластичных и твердых;
• 0,5 – для твердых и пластичных супесей, твердых глин;
• 0,25 – для песков мелких средней плотности и пластичных глин.

Рассчитав общую нагрузку и площадь, можно приступать к определению давления на 1 кв. см площади плиты. Для этого надо просто поделить первую величину на вторую. Полученный результат сравниваем с табличными данными.

Приведем пример:

• планируется построить здание общим весом 250 тонн;
• тип грунта на строительной площадке – суглинок пластичный (R = 0,35 кгс/кв. см);
• площадь плиты – 100 кв. м (на основании расчета по формуле, приведенной выше).

На такой площади грунт может выдержать 350 тонн нагрузки. Разница между общей нагрузкой от здания и допустимой составит 100 тонн. Это и есть максимальный вес плиты фундамента которую выдержит грунт.

Переводим эту разницу в кубы (объем плиты), исходя из того, что один кубометр железобетона весит в среднем 2,5 тонны и получаем 100 : 2,5 = 40 куб. м.

Если объем разделить на площадь, то в результате получится искомая максимальная толщина плиты:

40 : 100 = 0,4 м или 40 см.

Можно сказать, что расчет толщины плитного фундамента завершен. Мы получили максимально допустимую толщину монолита, превышать которую не позволят характеристики грунта.

Но затраты на строительство фундамента можно существенно уменьшить, если принять во внимание такой параметр, как прочность на сжатие бетона. Он зависит от марки материала. Например, у бетона В22,5 он составляет 22,5 кг/кв

см. Чтобы узнать, какая площадь бетонной основы сможет выдержать нагрузку в 250 тонн, надо разделить ее на 22,5

Например, у бетона В22,5 он составляет 22,5 кг/кв. см. Чтобы узнать, какая площадь бетонной основы сможет выдержать нагрузку в 250 тонн, надо разделить ее на 22,5

Он зависит от марки материала. Например, у бетона В22,5 он составляет 22,5 кг/кв. см. Чтобы узнать, какая площадь бетонной основы сможет выдержать нагрузку в 250 тонн, надо разделить ее на 22,5.

250/22,5 = 11,1 кв. м.

План строительства

Итак, вы отказались от помощи строителей и решили приняться за это дело самостоятельно. У людей, которые еще ни разу с этим не сталкивались, возникает вопрос – можно ли сделать фундамент качественно, чтобы дом простоял многие годы? Сделать это вполне реально, самое главное — запастись терпением и произвести предварительные расчеты. Для этого нам нужно определить габариты будущего строения

В этом вопросе желательно проконсультироваться с профессионалом, так как важно учитывать множество факторов

Пошаговая инструкция

Как правильно сделать фундамент:

1. Делаем разметку нашего будущего жилья.

2. Проводим земляные работы на участке, выкапываем траншеи. Не забываем учитывать особенности грунта, климат, размеры сооружения.

3. Засыпаем участок песком, а затем устанавливаем опалубку.

4. Для постройки каркаса используем арматуру.

5. Заливаем бетон, не забывая о его равномерном распределении.

6. Через 7 дней убираем опалубку.
