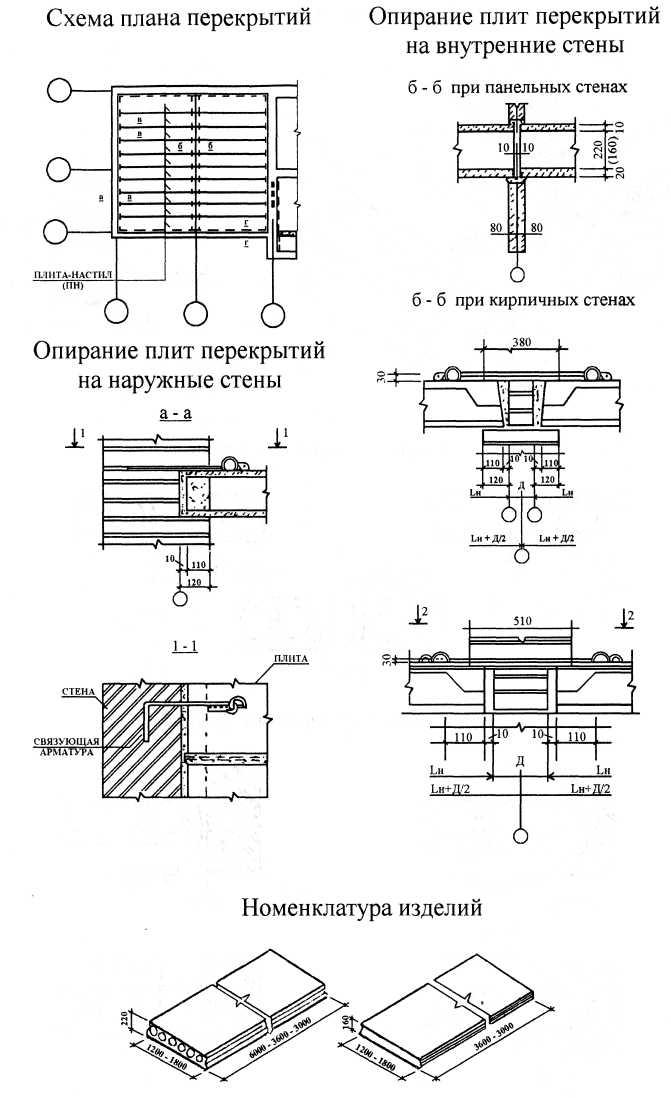

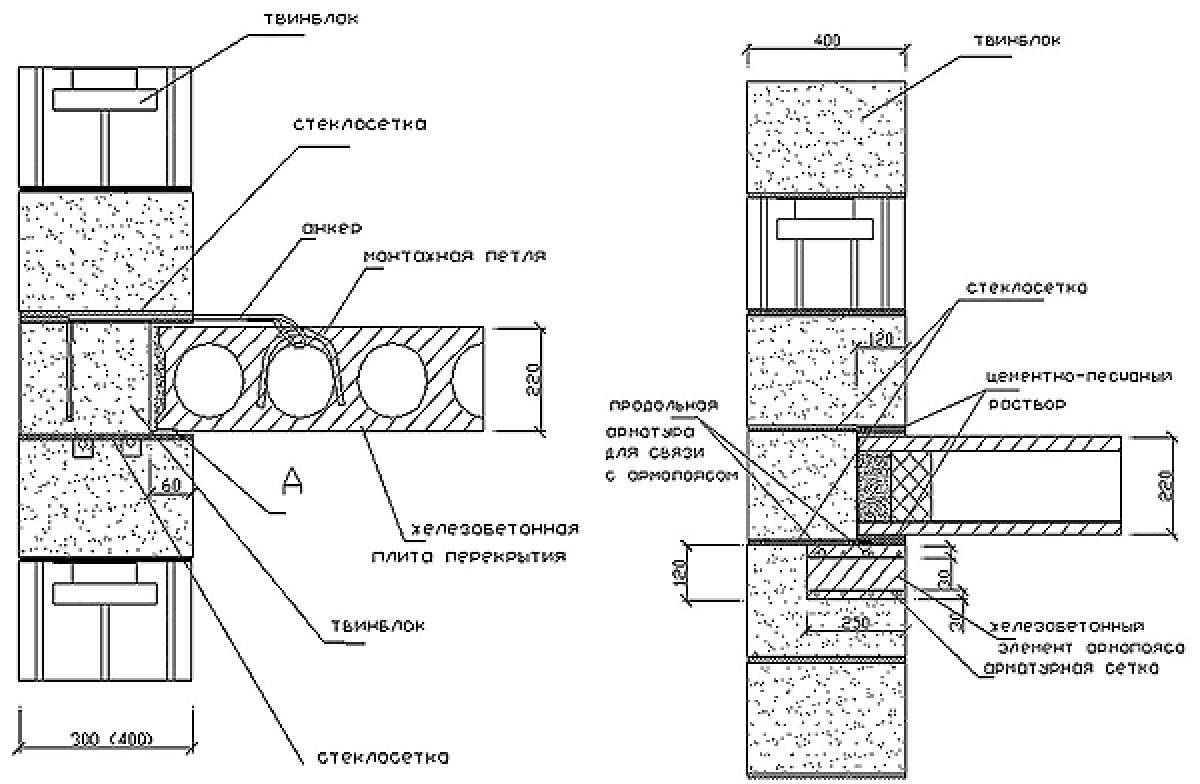

Исследование прочности перекрытия плиты при опирании на стены

Деревянные стропильные конструкции ↑

Рисунок 2. Возможные виды устройства двускатной крыши

     Деревянные стропильные конструкции в прошлом использовали лишь для строений с кровлями из штучных материалов; в настоящее время встречается много крыш с деревянной обшивкой или же с теплоизоляционным слоем, покрытым пленочным материалом, а также фонарной конструкции. Первоначально использовались лишь деревянные конструкции, а позднее — бетонные или комбинированные (с применением дерева) или же стальные и стальные, а также клееные конструкции. Современная архитектура открывает совершенно новые возможности комбинирования деревянных стропильных конструкций с кровельными пленками.

Сборно-монолитное перекрытие

Многие клиенты задают вопрос о том, какие виды перекрытия лучше всего подойдут для дома из газобетона. Здесь нет однозначного ответа, поскольку все зависит от конструктивных особенностей каждого здания – этажности, максимальной длины пролетов между вертикальными несущими конструкциями и других факторов.

Но можем сказать вам с уверенностью, что сборно-монолитное перекрытие (СМП) является достойным вариантом для домов из газобетона и многих других стеновых материалов. Это обусловлено его небольшим весом, но достаточной несущей способностью и отличными теплоизоляционными характеристиками.

Конструктивные особенности

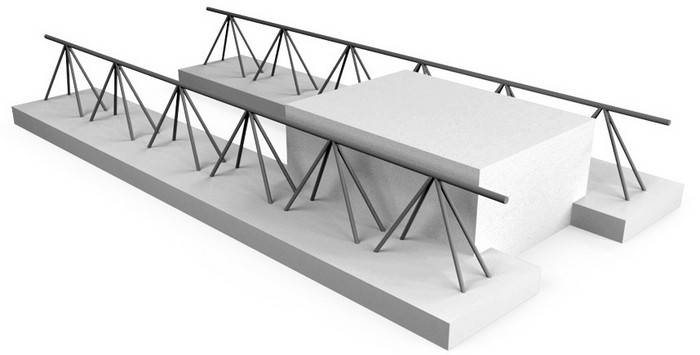

СМП представляет собой легкую и надежную конструкцию, которая состоит из таких конструктивных элементов:

• Балки перекрытия – устанавливаются в пролетах между несущими стенами в доме из газобетона. Состоят из металлизированного или бетонного корпуса и закрепленного в нем арматурного каркаса.
• Газобетонные блоки-вкладыши со специальными пазами для установки на балку – выступают в качестве несъемной опалубки. У ряда производителей можно встретить блоки-вкладыши из другого материала.
• Армирующий каркас – изготовляется на месте строительных работ из тонкой рифленой арматуры в один слой.
• Бетон – для заливки в пустоты между рядами блоков и стяжки поверх них.

Сборная конструкция СМП позволяет производить работы в местах с ограниченным доступом (не требуется тяжелая грузоподъемная техника) – например, при замене прогнивших или потерявших прочность деревянных перекрытий второго или первого этажа в доме из газобетона, либо при реконструкции зданий в узких проулках в центре города. При этом конструкционная целостность строений не нарушается.

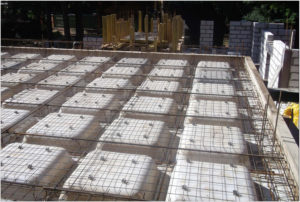

Технология монтажа СМП

Сборно-монолитные конструкции монтируются в несколько этапов:

• Установка балок перекрытия – производится на ленточный армопояс в доме из газобетона. Зона их опирания должна быть не менее 120-150 мм. Балки укладываются с учетом длины используемых блоков-вкладышей.
• Монтаж блоков-вкладышей – выполняется вручную с плотным примыканием всех элементов между собой.
• Создание армирующей сетки с ячейками 100-200 мм по всей плоскости перекрытия из арматуры сечением от 5 мм.
• Заливка бетоном пустот между рядами блоков (в местах расположения балок) и слоя поверх них на 50 мм.

Стропильные фермы. ↑

Рисунок 3. Примеры стропильных ферм

Для несущих конструкций используют различные деревянные, железобетонные, стальные, предварительно напряженные стальные стропильные фермы, трехшарнирные арочные фермы с затяжкой, пространственные стропильные фермы, решетчатые пространственные структуры, а также в виде куполообразных фонарей с пролетом до 120 м. К этой группе конструкций относятся впечатляющие деревянные объемные решетчатые покрытия с криволинейным профилем, в большинстве случаев с полихлорвиниловыми армированными защитными пленками.

     Клееные деревянные конструкции часто конкурируют со стальными и железобетонными. Их конструктивное решение имеет ограниченное применение. Оболочки и пространственные конструкции часто служат не только несущими конструкциями, но и выполняют функции основания. Эта группа покрытий характеризуется разнообразием форм, контуров, пространственных решений и размеров.

Различают следующие виды оболочки:

• Цилиндрические,
• волнистые,
• куполовидные,
• с криволинейной поверхностью гиперболическо-параболические,
• конусоидальные,
• складчатые,
• бетонные,
• металлические,
• из пластмасс.

Практически речь идет об обособленной группе железобетонных элементов (исключая металлические и пластмассовые оболочки), которые имеют сравнительно малую толщину (по отношению к покрываемой площади). Часто оболочки выполняют из водонепроницаемых материалов или с нанесением гидроизоляционных веществ.

Монолитное перекрытие

Главное преимущество монолитных перекрытий в том, что можно залить перекрытие практически любой формы, что дает большую свободу при планировке дома. Для усиления конструкции, делают укрепленные армированные балки, повышающие несущую способность перекрытий и возможную длину пролета. В отличии от плит перекрытия, монолит распределяет нагрузку по всему периметру стен.

Достоинства и недостатки:

1. Несущая способность (до 1000 кг/м2).
2. Длина пролетов до 9 метров.
3. Отличная звукоизоляция.
4. Не требуется армопояс.
5. Требуется нанимать бетономешалку и бетононасос.
6. Самая большая стоимость из всех вариантов перекрытий.
7. Долго возводить и ждать затвердения бетона.

Расчет конструкции перекрытия в деревянном доме

Именно от того, на сколько правильно будет проведен расчет предполагаемой нагрузки, можно создать качественную надежную конструкцию, которая будет выполнять свои основные функции и прослужит очень долгое время.

Чаще всего балки в помещении укладываются по направлению самой короткой стены. Это дает возможность сделать пролет минимальным. Шаг между балками будет зависеть в первую очередь от размера сечения. В среднем этот размер составляет 1 метр. Делать расстояние меньше не стоит, так как это только увеличит расход материала и трудоемкость работы.

Схема монтажа балок перекрытия.

Лучше отдать предпочтение балкам с большим сечением, нежели сделать перекрытие с небольшим шагом и слабым перекрытием.

Основные размеры балок при определенном размере пролета:

• 2200 мм пролет – сечение 75*100 мм;
• 3200 мм пролет – сечение 100*175 мм или 125*200 мм;
• 500 мм пролет – сечение 150*225 мм.

Если перекрытие делается между первым этажом и чердаком, то шаг между материалом должен быть таким же, но сечение балок может быть выбрано значительно меньше. Это связано с тем, что нагрузки на чердаке будут значительно меньше, чем на полноценном этаже.

Главные разновидности перекрытий

По назначению конструкции делятся на три группы:

• чердачные: такие конструкции разделяют последний этаж и пространство чердака под крышей здания. Для создания эксплуатируемой чердачной зоны рекомендуется использовать ЖБИ плиты, выдерживающие нагрузку в 400 кг/м2;
• междуэтажные: такие перекрытия используются для разделения на отдельные этажи. При выборе материала для их создания учитывается степень нагрузки межкомнатных перегородок, предметов интерьера, различного оборудования, людей и так далее. Специалисты рекомендуют использовать ЖБИ плиты маркировки 6Ат и выше;
• подвальные: такие конструкции отделяют пространство нижнего уровня, к числу которых относят гаражные, подвальные и прочие помещения. Технические требования к материалу для этих перекрытий (степень нагрузки, жесткость, прочность) аналогичны, как и для междуэтажных перекрытий. Дополнительно специалисты рекомендуют утеплить конструкцию и выполнить ее гидроизоляцию.

По типу конструкции перекрытия принято разделять на такие категории:

Полнотелые:

Тело изделия состоит из цельного материала, к примеру, бетона без каких-либо пустот. Такие плиты имеют прямую прямоугольную форму. Толщ на составляет 10-16 см. Чаше всего используются для перекрытия подземных технических каналов.

Пустотелые:

Такие перекрытия выполняются в виде прямоугольных плит с небольшими пустотами по периметру (чаще всего круглыми, реже – квадратными). Наиболее востребованными считаются изделия с толщиной 22 см, при этом диаметр отверстия может быть 14-15.9 см. Производители же предлагают также плиты перекрытия с толщиной 30, 26 и 16 см.

Монолитные:

Такие плиты характеризуются высокой прочностью и износоустойчивостью. Они изготовляются из ЖБИ конструкций со сплошным армированием. Рекомендуются для использования межэтажных перекрытий в жилых многоэтажных домах и жилых комплексах современного типа.

Ребристые:

Такие изделия по форме напоминают букву П (с торцовой части). Основное их отличие – края плиты усилены специальными балками. Продукция характеризуется повышенными несущими свойствами, поэтому часто их используют для перекрытий общественных зданий, многоэтажных и производственных сооружений. Ввиду высокой стоимости такого товара не целесообразно его использовать при ведении строительства частного дома, дачи или загородного коттеджа.

Основное отличие этих плит – это небольшая масса в сравнении с аналогичными им плитами. Структура продукта многопустотная. Рекомендуется монтировать такое перекрытие на тех строительных объектах, где создан фундамент недостаточной прочности. Примером этой продукции считаются плиты, изготовленные на основе полистеролбетона.

Усиление

Профессиональные конструктора сходятся во мнении о том, что перепланирование старых квартир, оборудованных смешанными перекрытиями является очень непростым. Эти устаревшие строительные объекты обладают обилием редкостных особенностей и характеристик, которые непременно требуется учитывать, чтобы выполнить весь комплекс реконструкции и при этом не «завалить» здание, а напротив, усилить его прочностные характеристики и продлить срок эксплуатации.

Когда и зачем нужно?

Усиление смешанных перекрытий происходит в процессе реконструкции или капитального ремонта старого жилого фонда.

Этот процесс может начинаться владельцем жилья только после получения соответствующего технического заключения на перепланировку о целесообразности и безопасности запланированных мероприятий.

В Москве такое заключение выдает ГУП МосжилНИИпроект, и стоит оно весьма недешево.

После оформления договора собственника с вышеназванной организаций, ее специалисты проводят обследование несущих конструкций и перекрытий на предмет технического состояния и возможности замены, без разрушения остальных важных конструкций дома. После это выполняется проект реконструкции в котором указывается технология замены перекрытий и виды применяемых материалов.

Какими материалами?

Вид материалов будет зависеть от выбранного проекта реконструкции. Например, если неисправна какая-то балка, ее можно укрепить при помощи различных протезов. При этом будет нужно установить кратковременные опоры, которые придется убрать после выполнения работ по усилению, удалить прогнившие части конструкции и усилить их протезами необходимого типа: концевыми либо промежуточными.

Если будут устанавливаться новые металлические балки, то кроме двутавров, которые как правило применяются для смешанных перекрытий, также собственнику потребуется приобрести пиломатериал для настила, легкие сборные плиты для наполнения конструкции, тепло- паро- гидрозащитные материалы.

Теплозащита для таких конструкций должна быть выбрана толщиной не менее 100 мм и иметь акустические характеристики, чтобы в итоге слойное покрытие имеют защиту по воздушному шуму не менее 52 дБ, а по ударному — 60 дБ.

Второй вариант усиления конструкции перекрытия намного сложнее выполнить технически и обходится он заказчикам дороже, однако долговечность таких конструкций также значительно выше и определяется в несколько десятков лет.

Как сделать?

После того как будут получены все разрешительные документы, собственник квартиры должен заключить договор с подрядчиком на безопасное выполнение работ.

Этот момент очень важен, поскольку если что-то пойдет не так, подрядная организация должна возместить все причиненные убытки

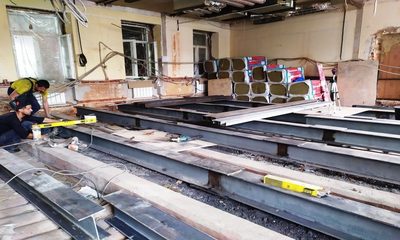

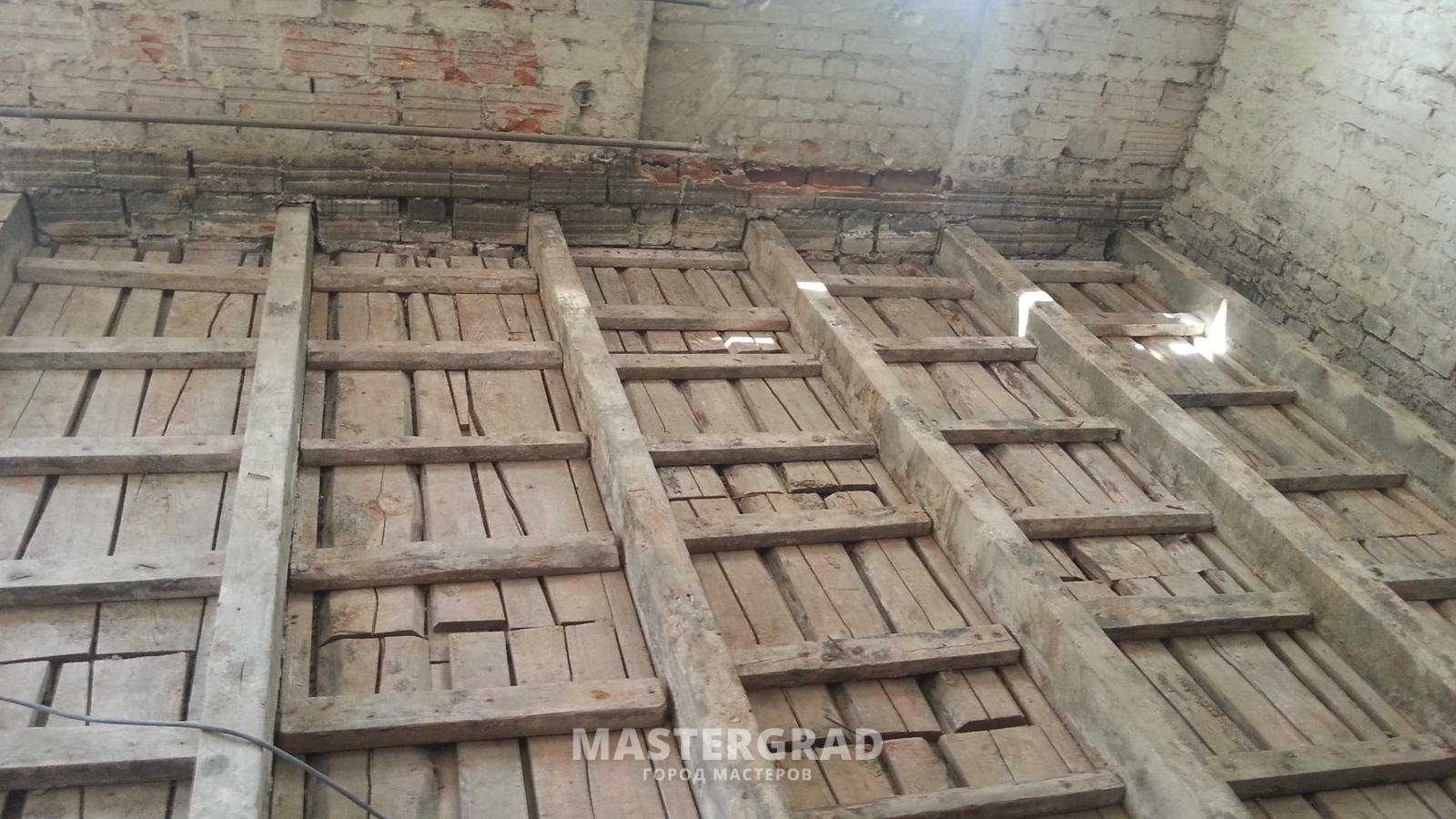

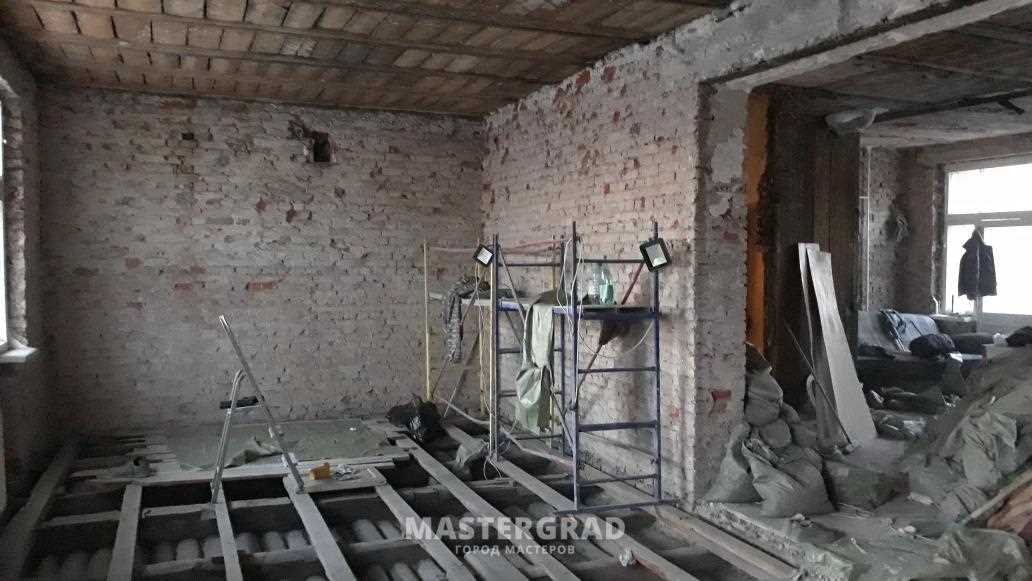

Основные работы по усилению смешанных перекрытий в старых домах с заменой на облегчённые монолитные конструкции:

1. Выполняют демонтаж старых полов.
2. Демонтаж перестенков выполняют только если данные мероприятия определены проектом и с разработкой точной технологической картой усиления проемов,ю вместо демонтируемых объектов.
3. Вентиляционные системы изменять не разрешается.
4. После вскрытия пола, очищают пространство от шлака и мусора. Укрепляют и грунтуют несущие потолочные балки, которые не повреждены гнилью.
5. Сверху укладывают двутавр для укрепления конструкции и снятия нагрузки с ниже расположенного потолка.
6. Закрепляют двутавр сваркой и заводят в кирпичные стенки.
7. Устанавливают новые деревянные перекрытия или меняют их на монолитные.
8. Нижние доски пола обрабатывают антисептической и огнезащитной пропиткой. Устанавливают шумозащитные профили.
9. Устанавливают оцинкованный лист с высоким профилем.
10. Укладывают арматуру и заливают облегченной керамзитобетонной смесью.
11. Устанавливают армосетку 100х100.
12. Выполняют чистовую стяжку по маячкам.

Технология монтажа

Для того чтобы возвести смешанные перекрытия по двутавровым железным балкам, исполнитель выполняет полный комплекс подготовительных работ, приобретает строительные материалы, проверяет исправность инструментов, изучает проектную документацию и технологическую карту.

Алгоритм работ при монтаже смешанных перекрытий:

• перед монтажом балки убеждаются, что высота ее соответствует ширине пролета в соотношении 1:16;
• соотношение сторон балки должно выдерживаться 7:5, которые считаются самыми прочными;
• к боковым поверхностям двутавра укрепляют черепные бруски, допускается размер сечения 60х60 либо 50х50 мм;
• устанавливают накат из доски либо плит OSB;
• устанавливаю внутри наката слой пароизоляции, закрепляя его степлелом, нахлест пленки должен быть не менее 100 мм, для плотности его проклеиваются монтажным парозащитным скотчем;
• поверх устанавливают экологический безопасный акустический утеплитель, со слоем не менее 100 мм, лучше всего для этой цели подходят плиты группы минераловатных материалов;
• устанавливается гидрозащитная мембрана с нахлестом 100 мм, швы проклеиваются строительным скотчем;
• устанавливается тонкая обрешетка 3 см, для создания вентиляционного зазора;
• устанавливается черновая конструкция пола из досок;
• устанавливается чистовая конструкция пола из плиты OSB и отделочного материала: линолеум, плитка или ламинат.

Литература

• Рудольф Залигер. Железобетон, его расчет и проектирование. — М.–Л.: ГНТИ, 1931.
• Мурашев В.И., Горнов В.Н. Облегченные железобетонные конструкции. Плоские перекрытия со включением камней и ящиков. — М.–Л.: Госстройиздат, 1933.
• проф. К. В. Сахновский. Железобетонные конструкции. — Госстройиздат, 1939.
• К. В. Сахновский. Железобетонные конструкции. — издание 8-е, переработанное. — М.: Государственное издательство литературы по строительству, архитектуре и строительным материалам, 1959.
• Эрнст Нойферт. Строительное проектирование. — М.: Стройиздат, 1991.

Энциклопедические статьи

• Перекрытия // Техническая энциклопедия. Том 16. — М.: Советская энциклопедия, 1932. — Стб. 149—150
• // Большая российская энциклопедия. Том 25. — М., 2014. — С. 634—635.

Монтаж перекрытий

Монтаж перекрытий проводится поэтапно:

1. Подготовительный этап: проводится обмер и осмотр помещения, разрабатывается проект монтажа, определяются размеры и конструкция перекрытия.
2. Установка опалубки: создается временная конструкция, обеспечивающая поддержку бетонных плит.
3. Укладка арматуры: специалисты укладывают арматурные каркасы, которые обеспечивают прочность и жесткость перекрытия.
4. Заливка бетона: производится заливка бетонной смеси в опалубку, создавая прочное и устойчивое перекрытие.
5. Укладка теплоизоляции: для обеспечения тепло- и звукоизоляции укладывается специальный материал.
6. Установка чистового покрытия: после завершения основных работ, производится укладка чистового покрытия, такого как ламинат, паркет или ковровое покрытие.

Важным моментом при монтаже перекрытий является соблюдение всех строительных норм и правил безопасности. Работы должны производиться под контролем квалифицированных специалистов с использованием современного оборудования и инструментов.

Правильно выполненный монтаж перекрытий обеспечивает надежность и долговечность конструкции, а также комфорт и безопасность для жильцов.

Подготовка рабочей поверхности

Перед началом установки смешанного перекрытия в сталинском доме необходимо провести подготовку рабочей поверхности. Это позволит достичь максимальной прочности и устойчивости конструкции.

Вот некоторые шаги, которые рекомендуется выполнить перед монтажом:

1. Очистите поверхность от старых отделочных материалов, таких как плитка, линолеум или ковровое покрытие. Используйте шпатели и другие инструменты для удаления материалов с поверхности.
2. Проверьте состояние бетонного основания. Если обнаружены трещины или повреждения, необходимо их зашпаклевать или восстановить, чтобы обеспечить ровную и прочную поверхность.
3. При необходимости удалите ржавчину и старую краску с металлических элементов конструкции. Используйте наждачную бумагу или специальные химические средства для очистки поверхности.
4. Проверьте уровень пола. Если уровень неровный, необходимо произвести выравнивание с помощью самовыравнивающихся смесей или цементно-песчаной стяжки.
5. Убедитесь, что поверхность сухая и свободная от пыли, грязи и других загрязнений. Хорошо вытрите поверхность перед началом монтажа.

Подготовка рабочей поверхности перед монтажом смешанного перекрытия является важным этапом процесса и позволяет достичь долговечности и надежности конструкции.

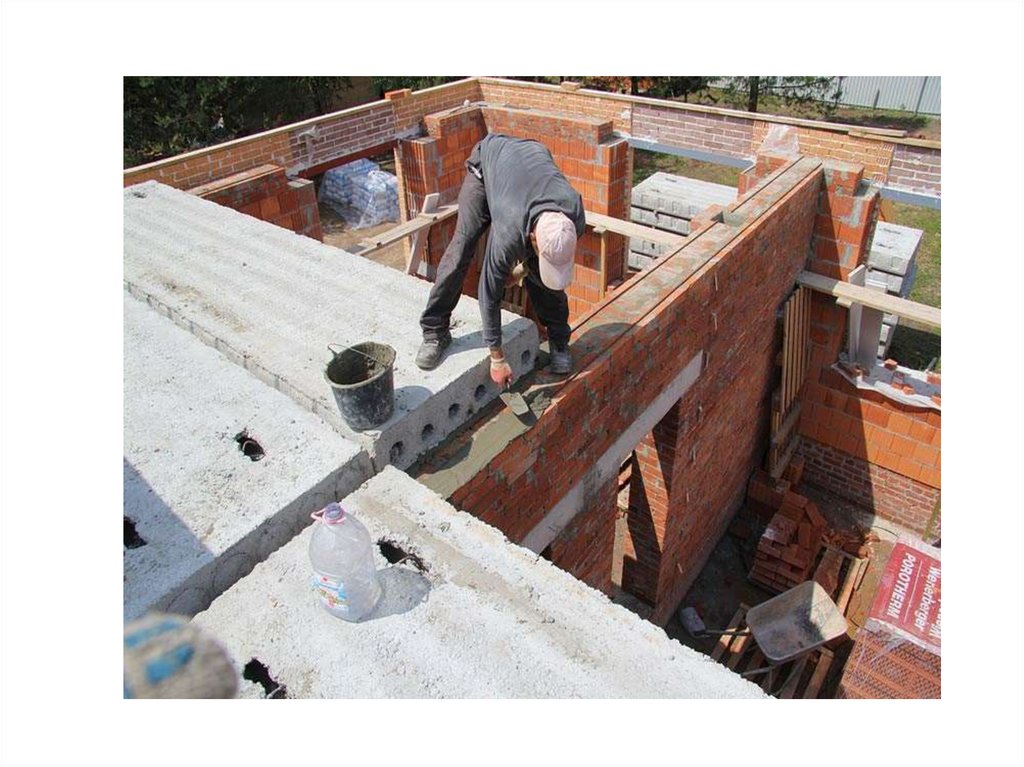

Установка и закрепление перекрытий

Перед установкой перекрытий проводится инженерно-геологическое изучение грунта и общая оценка надежности фундамента. Это позволяет определить оптимальные параметры перекрытий и выбрать соответствующие типы материалов.

Для начала работы требуется произвести маркировку и нанести на стены и столбы места, где будут располагаться опорные плиты или балки. Затем выполняется монтаж перемычек для создания каркаса перекрытий. Перемычки обычно изготавливаются из монолитного железобетона. Они устанавливаются на предварительно подготовленные опоры.

Далее происходит укладка бетонных плит или панелей на каркас перекрытий

При этом особое внимание уделяется правильной установке и распределению нагрузки. Закрепление плит и панелей производится с помощью специальных стяжек, шпилек или анкеров

Кроме того, важным этапом установки перекрытий является герметизация стыков между плитами или панелями. Это позволяет улучшить звукоизоляцию и теплоизоляцию здания. Для этой цели часто используются специальные герметики или гидроизоляционные материалы.

После установки и закрепления перекрытий осуществляется контроль качества выполненных работ. Для этого проводятся технические осмотры, измерения и испытания конструкций. При обнаружении каких-либо дефектов или несоответствий проводятся корректирующие мероприятия.

Преимущества сборно-монолитных перекрытий

● Отличное сочетание цены и качества. Это самые бюджетные железобетонные перекрытия. Сборно-монолитные конструкции могут быть дешевле обычных монолитных на 30%. Это достигается в том числе за счёт снижения стоимости работ, поскольку монтаж ведётся очень быстро.

● Высокая скорость возведения, что особенно актуально для тех, кто строит дом своими силами. Балки приходят на объект полностью готовыми к монтажу, под конкретные размеры и конфигурацию перекрываемого проёма. Газобетонные блоки для перекрытий также стандартные. Если под монолитное перекрытие нужно выстраивать съёмную опалубку вместе со вспомогательными материалами, то в сборно-монолитном опалубкой служат блоки и стены, на которые опирается перекрытие.

Кроме того, для монтажа сборно-монолитного перекрытия, как правило, не нужен кран или другие грузоподъёмные механизмы, все работы ведутся вручную (на финальном этапе необходим бетононасос). Вес балки – около 6 кг/ пог.м. Бригада из четырёх человек сооружает сборно-монолитное перекрытие площадью 100 м2 в среднем за 3 дня – от установки балок до бетонирования.

● Возможность монтажа на объектах, где затруднён заезд тяжёлой техники на участок. В этом преимущество сборно-монолитных перекрытий над готовыми пустотными железобетонными плитами. Такие плиты нужно подвозить к стройплощадке и устанавливать на стены с помощью крана. Притом доставить плиты для обустройства больших пролётов проблематично в силу очень большого веса конструкций, необходимых для этого.

В случае газобетонных стен под пустотные плиты придётся выполнять армопояс в кладке по периметру перекрытия: он будет распределять нагрузку от конструкции. К тому же плиты требуется дорабатывать, например, создавать на них монолитные участки с закладными деталями, к которым будет крепиться монолитная межэтажная лестница. Наконец, максимальный диаметр монтажных отверстий под каналы для коммуникаций не может превышать 100 мм. Сборно-монолитные перекрытия лишены всех этих недостатков.

● Полезная несущая способность – 450 кг/м2. Это более чем в два раза превышает требования строительных норм для перекрытий. Сборно-монолитные конструкции жёсткие и устойчивые. Они хорошо защищают от воздушного шума и отвечают требованиям пожарной безопасности.

● Возможность перекрыть безопорные пролёты длиной до 9 м.

● Возможность обустроить проёмы даже сложной формы (с эркерами, выступами и т.п.), а также балконы, консоли и другие элементы.

● Сборно-монолитные – самые лёгкие из железобетонных перекрытий. Их собственный вес – 280 кг/м2.

● Если работы по бетонированию выполнены качественно, то можно не делать бетонную стяжку поверх перекрытия, достаточно лишь тонкослойного наливного пола. Конечно, при условии, что не нужно «прятать» в полу коммуникации, иначе понадобится стяжка. Для сравнения: поверх пустотных плит всегда устраивают стяжку толщиной не менее 30 мм. А это дополнительные работы, затраты денег и времени.

● Удобство доставки: на одной грузовой машине можно привезти балки и блоки в количестве, достаточном для перекрытия пролётов площадью до 200 м2. Кроме того, можно включить блоки для перекрытия и стен в одну доставку.

Отметим ещё несколько особенностей сборно-монолитных перекрытий. Такие конструкции очень удобны для самостройщиков и тех, кто строит дом с помощью бригады, но без детального проекта. Вы обращаетесь в компанию, которая продаёт готовые балки для перекрытий такого типа. Компания, зная размеры и конфигурацию проёма, который нужно перекрыть, сама разрабатывает монтажную схему: количество и размеры балок, карту их установки. Остаётся только смонтировать конструкцию.

Кроме того, монтаж сборно-монолитного перекрытия довольно простой, благодаря чему исключаются многие ошибки, которые можно допустить при устройстве классического монолитного перекрытия.

Ещё нюанс. Сборно-монолитные конструкции часто используют при реконструкции зданий, когда нужно заменить ветхое перекрытие. Удобство в том, что балки и блоки можно поднимать вручную, имеющаяся коробка здания не мешает этому. К тому же расход бетона для такого перекрытия меньше, чем для обычного монолитного, что упрощает бетонирование даже при наличии готовой коробки дома и затруднениях в подаче бетононасоса.

Получить расчет стоимости и купить сборно-монолитные перекрытия можно у официальных дистрибьютеров YTONG

Обзор современных альтернатив стальным перекрытиям

На сегодняшний день существует ряд современных альтернатив стальным перекрытиям, которые можно использовать при строительстве зданий. Эти альтернативы могут быть более эффективными с точки зрения конструкции и эксплуатации.

1. Железобетонные перекрытия

Железобетонные перекрытия являются одной из самых распространенных альтернатив стальным перекрытиям. Они состоят из железобетонной плиты, которая устанавливается на опоры. Железобетонные перекрытия обладают высокой прочностью и износостойкостью, что делает их долговечными и надежными.

2. Деревянные перекрытия

Деревянные перекрытия являются более экологически чистой альтернативой стальным перекрытиям. Они состоят из деревянных балок, которые укладываются на опоры. Деревянные перекрытия обладают отличными теплоизоляционными свойствами и могут быть использованы для строительства как жилых, так и коммерческих зданий.

3. Комбинированные перекрытия

Комбинированные перекрытия сочетают в себе различные материалы, такие как сталь, железобетон и дерево. Они представляют собой комбинацию преимуществ разных материалов и могут быть созданы с учетом конкретных потребностей и требований проекта. Комбинированные перекрытия обладают высокой прочностью и устойчивостью к различным нагрузкам.

4. Стеклянные перекрытия

Стеклянные перекрытия являются современной и необычной альтернативой стальным перекрытиям. Они создают эффект легкости и прозрачности, позволяя поглощать естественный свет. Стекло используется в сочетании с другими материалами, такими как сталь или алюминий, для обеспечения необходимой прочности и устойчивости конструкции.

5. Керамические перекрытия

Керамические перекрытия являются экологически чистым и эстетически привлекательным решением. Керамические блоки укладываются на опоры и обеспечивают прочность и устойчивость перекрытия. Керамические перекрытия хорошо справляются с теплоизоляцией и могут быть использованы для строительства зданий различного назначения.

В итоге, современные альтернативы стальным перекрытиям предлагают широкий выбор материалов и конструкций, которые могут быть использованы в зависимости от потребностей проекта и предпочтений заказчика. При выборе альтернативного типа перекрытия следует учитывать строительные требования, бюджет и эстетические предпочтения.

Системы поддержки плит перекрытия

При проектировании зданий с многопролетными конструкциями, особенно при использовании панельных или монолитных перекрытий, необходимо предусмотреть систему поддержки плит перекрытия. Эти системы выполняют несколько функций: они обеспечивают надежную фиксацию и распределение нагрузки от плит на опорные стены, а также компенсируют деформации, возникающие при длительной эксплуатации здания.

Основными элементами системы поддержки плит перекрытия являются опорные стены и перекрытия самого здания. Опорные стены должны быть достаточно жесткими и прочными, чтобы держать плиты перекрытия в нужном положении и не позволять им смещаться под воздействием нагрузок. При этом, опорные стены должны быть достаточно упругими, чтобы рассеивать упругие деформации здания, возникающие под воздействием термических и других нагрузок. Жесткость и прочность опорных стен достигается за счёт использования армированного бетона и создания в них продольного и поперечного армирования.

Кроме опорных стен, система поддержки включает в себя промежуточные и дополнительные опоры. Промежуточные опоры необходимы, чтобы снизить пролёт перекрытий и уменьшить прогибы плит. Они устанавливаются в середине пролета и выполняются в виде бетонных или металлических стоек. Дополнительные опоры используются при работе на строительной площадке для временной поддержки плит, пока бетон не приобретет достаточную прочность и устойчивость.

Существует несколько типов систем поддержки плит перекрытия, включая:

1. Монолитные балки. Это самая распространенная система поддержки, которая используется при использовании монолитных перекрытий. Балки устанавливаются на опорные стены и служат для распределения нагрузки от плит на стены.
2. Стальные или бетонные фермы. Эта система поддержки используется при монтаже крупнопанельных перекрытий. Фермы устанавливаются на опорные стены и предоставляют дополнительную опору плитам.
3. Фундаментные балки. Эта система поддержки используется при больших пролетах и значительных нагрузках. Фундаментные балки устанавливаются под опорные стены и служат для равномерного распределения нагрузки.

Выбор системы поддержки плит перекрытия зависит от многих факторов, включая размеры здания, тип используемых перекрытий, загрузки на плиты и требования к прочности и устойчивости здания. Это важный этап в проектировании здания и требует компетентного подхода специалистов.
