Уклон пандуса для инвалидов- как рассчитать угол своими руками: инструкция

Ненормативные изделия

К сожалению, установить конструкцию, которая отвечает всем вышеперечисленным требованиям, удаётся не всегда. Причин для этого может быть множество, например:

• ремонт крыльца или здания;
• нехватка свободного пространства;
• наличие преград на пути движения и т.д.

По этим и другим причинам, установка обычной модели может оказаться невозможной. Чтобы исправить ситуацию, иногда устанавливаются ненормативные конструкции. Конечно, они могут не отвечать многим требованиям, но зато дают возможность инвалидам попасть в здание.

То, что изделия могут не соответствовать некоторым нормам, не означает, что можно делать наклон в 40° или забывать про ограждения. При проектировании, необходимо учитывать следующие моменты:

• минимальная ширина – 85-90 см;
• обязательное наличие поручней и ограждений;
• допустимый наклон – 15%, максимальное значение – 18% (разрешено только в крайних случаях, при невозможности сделать меньший наклон);
• максимальная длина пролёта при большем значении уклона – 7 м.

https://youtube.com/watch?v=UUj9-MnRfxc

Понятие пандуса и для чего он нужен

Слово это имеет французские корни. Оно состоит из двух слов – pente (пант), что означает спуск, перепад высоты вниз, и douce (дус), что в данном смысле означает плавный, постепенный, пологий. Т.е. дословно пандус – это пологий, плавный спуск/подъём. Этими дорожками должны пользоваться инвалиды, мамы с детскими колясками. Поэтому уклон пандуса обязан быть плавным и незаметным, преодолеваться он должен легко и непринуждённо.

Здесь не должно быть разночтений и полемик по поводу углов наклона, размеров и ограждений такого сооружения. Его параметры чётко определяются строительными нормативами. Существует целых три нормативных документа, обязательных для соблюдения. Это ГОСТ Р 51261-99, СНиП 35-01-2001 и СП 59.13330.2012. ГОСТ, требования к размерам пандусов для инвалидов. Хотя эти документы и носят характер рекомендаций, без их соблюдения вам не удастся избежать ответственности по вышеупомянутому Кодексу РФ.

Придерживаясь этих нормативов, вход в общественное здание будет не только доступным, но и безопасным. Инвалиды не всегда имеют сопровождающих. А предоставить им безопасный пологий вход – это ещё одно подтверждение вашего отношения к людям с физическими ограничениями.

Итак, мы выяснили, что пандусы сооружаются исключительно для облегчения преодоления высоты на входе/выходе здания. Они оборудуются исключительно для инвалидов и граждан с ограниченными физическими возможностями. Требования к пандусам одинаковы как для внутреннего, так и для наружного размещения.

Особенности обустройства и эксплуатации

Обобщение требований по обустройству пандусов облегчит проектирование и монтаж удобных конструкций для перемещения инвалидов.

Сооружение, состоящее из двух аппарелей, пригодно для эксплуатации исключительно одним инвалидом, передвигающимся на коляске. Объясняется это просто.  Промежуток между колеями рассчитывается исходя из расстояния между колесами на инвалидной коляске. В различных моделях промежуток отличается, следовательно, и ширина пандуса подбирается индивидуально. Оптимально, когда стационарное сооружение для подъема в общественных местах обладает сплошной поверхностью. При необходимости оставить проход из ступенек для лиц, помогающих передвигаться инвалиду, ширина швеллеров должна быть достаточной, чтобы подходить для различных моделей колясок.

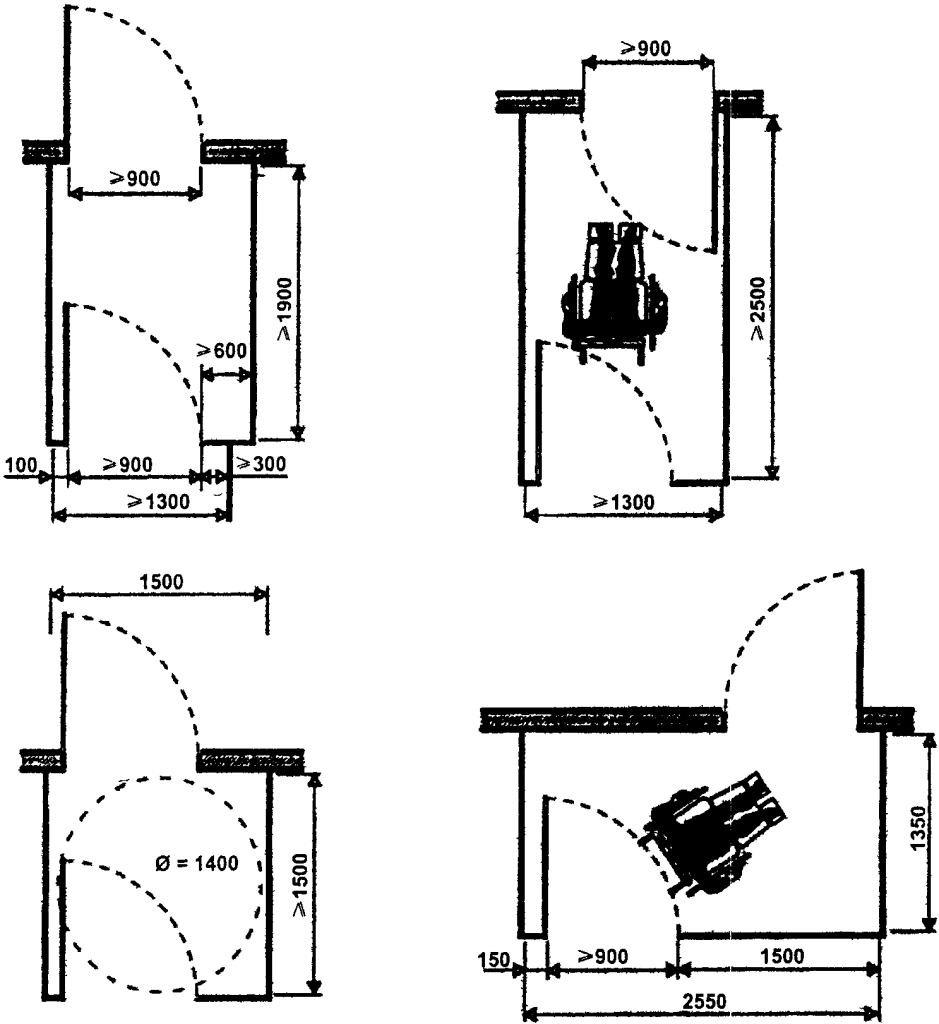

При монтаже нескольких маршей пандуса, следует предусмотреть наличие достаточной ширины на горизонтальных площадках для комфортного разворота. Минимальные габариты составляют:

• ширина площадки – 1,85 м;
• глубина – 1,4 м (в случае открытия двери внутрь);
• при наружном открытии двери минимальный промежуток составляет 1,5 м.

Помимо условий по соблюдению уклона, ширины конструкции и оснащение ее поручнями, существуют и другие требования:

• Пандусы должны обладать прямой формой. Винтовая конструкция разрешается в исключительных ситуациях.
• Расстояние между площадками для отдыха не должно превышать 800 см.
• Минимальная грузоподъемность конструкции составляет 350 кг/м2.
• Предельная высота одного пролета – 80 см.
• При полном повороте винтовой конструкции минимальная ширина 200 см.
• Край сооружения оснащается бортиком высотой 5 см или металлической трубкой на расстоянии 10-15 см от поверхности.

Отдельного внимания заслуживают поручни на пандусе для инвалидов. Что следует знать в дополнение к изложенным ранее требованиям:

• для удобства передвижения поручни обладают округлой формой;
• диаметр трубы – от 3 до 5 см, оптимально – 4 см;
• расстояние между стеной и перилами: при ровной поверхности – 4,5 см, для шероховатой стены минимальное значение увеличивается до 6 см;
• промежуток между поручнями составляет от 0,9 до 1,0 м.
• начало и конец наклонной поверхности пандуса для инвалидов маркируется предупредительными линиями.

Совет! Для снижения уровня шума пандус оснащается демпферной лентой.

В исключительных случаях разрешается уклон 15%, предельно допустимое значение составляет 18%.

Разновидности пандусов

В зависимости от вида траектории подъёма подобные устройства бывают:

• прямыми;
• винтовыми.

Винтовые чаще применяются в складских, промышленных, транспортных, торговых и производственных помещениях, реже — как вспомогательные коммуникации в больницах и гостиницах. Для создания условий комфортного и безопасного перемещения инвалидов в городской среде эти сооружения почти не применяются и далее в этой статье не рассматриваются.

Но и прямые пандусы, в свою очередь, делятся на несъёмные и съёмные конструкции.

Несъёмные пандусы

Они бывают следующих типов:

• стационарные широкие одноколейные и состоящие из двух узких колей;
• откидные (также могут иметь разновидности).

Если стационарные устройства чаще встречаются у входов в здания и в различных общественных местах (спусках в подземные переходы и метро), то откидные характерны для лестниц жилых домов. Они, как и стационарные, жёстко связаны с местом установки и не могут перемещаться, но их можно откинуть к стенке и закрепить защёлкой после использования, чтобы не мешать движению других людей. Такие же конструкции можно встретить в современном общественном городском транспорте.

Съёмные пандусы

В отличие от стационарных и откидных пандусов, съёмные хранятся в специальном месте. В случае необходимости, их приносят и устанавливают для использования колясочником. Затем убирают снова в соответствующее хранилище. Такие устройства могут быть следующих типов:

• раздвижные телескопические;
• рампы;
• ролл-пандусы.

Первая разновидность является универсальной и легко подстраивается на различную длину.

Рампы представляют собой компактные конструкции небольших размеров, предназначены для преодоления невысоких препятствий, бордюров, порогов. Легко транспортируются.

Ролл-пандусы хорошо приспособлены к транспортировке в автомобиле, так как их можно скатать в рулон.

Нормативный расчет ­уклона пандуса для ин­валидов

Одним из главных принципов Конвенции ООН о правах инвалидов является включение в общественную жизнь людей с ограниченными возможностями, что подразумевает обеспечение равных возможностей и доступности. На привычном бытовом уровне это организация одинаковой свободы перемещения как для обычных здоровых людей, так и маломобильных.

Самый простой пример – устройство пандусов и подъездов для людей, передвигающихся в коляске. Нормы уклона пандуса ­для инвалидов должны строго выполняться.

Разновидности сооружений

Пандус – наклонная плоскость, обеспечивающая вертикальное перемещение маломобильных людей. По понятным причинам уклон плоскости невелик, соответственно, протяженность этого заменителя лестницы довольно велика.

Различают 2 вида конструкций для такого рода перемещения – съемные и несъемные.

• Несъемные – конструкции, каким-то образом зафиксированные на одном месте. В свою очередь, они разделяются на 2 группы:
  • стационарные – уже довольно привычные в городах варианты, которые обустраиваются при входе в дом, спуске в метрополитен или в подземный переход и тому подобное. Стационарные не меняют своего положения и формы,
  • откидные – размещаются в жилых зданиях, где нет возможности соорудить другой вариант.
• Съемные – устанавливаются временно, но зато практически в любом месте. После окончания эксплуатации изделия хранят на складе или в подсобном помещении. Несущая нагрузка съемных моделей всегда меньше чем стационарных. Различают несколько групп:
  • телескопические – конструкция раздвигается, длина зависит от количества выдвинутых секций,
  • рампа – очень короткий вариант с довольно большим уклоном. Его назначение – помочь инвалиду преодолеть бордюр, порог и так далее. Изделие компактное и легко транспортируется,
  • ролл-пандус – собирается из съемных секций, размер регулируется. Производится из авиационного алюминия, а поэтому отличается и легкостью, и высокой несущей способностью.

Все такого рода изделия изготавливаются исходя из принятых норм и максимально допустимых величин никогда не превышают.

Новые нормы уклона па­ндуса для инвалидов

Безопасность передвижения для маломобильной группы населения контролирует ГОСТ, СНиП и СП 59.13330-20­12. Рассчитывают габариты сооружения исходя из этих правил. Нормативными параметрами служат:

• величина уклона,
• размеры конструкции,
• величина площадки – насколько возможен и удобен проезд в коляске,
• наличие поручней.

СНиП 35-01-2001

Указания СНиП строго регламентируют допустимые габариты.

• Максимальная высота наклонной плоскости не может превышать 0,8 м. Уклон пандуса для инвалидов в градусах достигает не более 4,8. При высоте в 0,2 м угол может быть больше – до 5,7 градусов. Рассчитывают максимальный угол и длину сообразно с условиями.
• При одностороннем движении ширина конструкции составляет не менее 1 м. Если марш рассчитан на одновременное использование двумя людьми – не менее 1,8 м.

• Площадь участка для разворота в коляске как минимум достигает 1,5 кв. м.
• Вдоль марша обязательно должен сооружаться бортик в 5 см, предупреждающий соскальзывание ноги или палки.
• Конструкция, высотой более 0,45 м оснащается поручнями. Нормативная высота их – 0,7–0,9 м.
• Перед плоскостью въезда должен находиться участок с рифленой поверхностью или яркой окраски.

Материал сооружения тоже подчиняется определенным требованиям: огнестойкость не менее R60, а огнестойкость ограждений не менее R120.

Уклон пандуса для инв­алидов СП 59.13330-20­12

Новые правила, описываемые в СП 59.13330-20­12, ужесточают требования к такого рода сооружениям.

Если в ТУ конструкции указывается, что важно соблюдение новых норм СП 59.13330-20­12 , то максимальный уклон па­ндуса для инвалидов должен быть не более 2,9 градусов. Если такого требования нет, можно ориентироваться на СНиП

Ширина между ограждением – не менее 0,9 м

Длина пандуса для инвалидов не превышает 9 м. Рассчитать параметры точнее можно по формулам. Минимальные габариты лестничной площадки остаются такими же – 1,5*1,5 м. Однако в местах усиленной эксплуатации – перед общественными зданиями, например, по новым правилам размеры площадки увеличиваются – 2,1 кв. м. Ограждение спуска производится с двух сторон. Сама конструкция должна оборудоваться водоотведением и навесом. Желательно организовать и подогрев платформы. На фото – пандус под навесом.

ГОСТ 51261-99

Регламентирует в основном обустройство ограждений.

• Если высота конструкции превышает 15 см, а длина 1,8 м, то установка поручней обязательна.
• Перила должны наличествовать с обеих сторон пандуса для инвалидов.

Нормативный расчет ­уклона пандуса для ин­валидов Информация о допустимых и максимальных нормах об уклоне пандуса об инвалидов.

Некоторые особенности при проектировании и строительстве

Строительными правилами и нормативами описываются только основные стандартные требования. Но чтобы сделать спуск удобным и максимально облегчить передвижение по нему инвалидов, необходимо учитывать много тонкостей и нюансов.

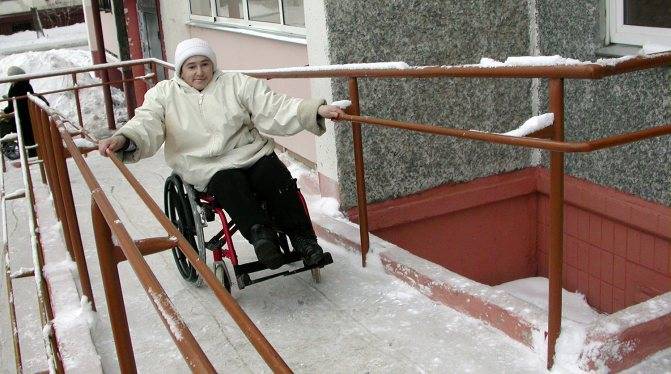

Качественная конструкция пандуса для инвалидов.

Например, при проектировании пандуса для одностороннего перемещения колясочников, оптимальная ширина варьируется от 90 до 100 сантиметров. А в случае двустороннего движения колясок навстречу друг другу, ширина дорожки не может быть менее 180 сантиметров.

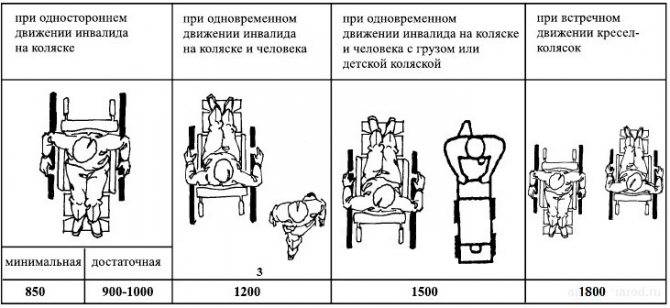

Варианты размеров пандусов для инвалидов.

Для определения оптимальной для передвижения ширины, следует учитывать, что инвалиду на коляске проще передвигаться, опираясь на поручни, расположенные на ширине полусогнутых рук. Исходя из этого и рассчитываем удобную ширину.

Односторонняя конструкция удобнее для человека в коляске, которому нужно высвободить одну руку для ключей, телефона или открытия дверей. При проектировании конструкции шириной в 180 см следует учитывать, что инвалид-колясочник будет опираться на поручень одной рукой, поэтому угол наклона нужно закладывать в проекте как можно меньший, дабы облегчить подъем.

Удобное расположение перил для инвалидов.

Вэб сайт ООН, посвященный проблемам инвалидов, рекомендует при строительстве широких пандусов (более трех метров), дополнительно предусматривать еще один поручень посередине.

Нормативная документация

Безопасность и удобство передвижения является приоритетным направлением при установке пандуса. Для этого нормативной документацией разработаны требования, соблюдение которых обязательно при монтаже конструкции. К основным характеристикам пандуса относится:

• допустимый угол уклона;
• ширина и длина сооружения;
• размеры площадок для удобного подъезда инвалидных колясок;
• наличие поручней.

Эти и многие другие условия подробно изложены в СНиП и ГОСТ.

СНиП 35-01-2001

Требования СНиП касательно пандусов для инвалидов содержат следующие пункты:

• Максимальная высота подъемного сооружения (одного марша) не должна превышать 0,8 м. Угол наклона при этом должен быть меньше 8%. Если перепад высоты менее 0,2 м, допустимый уклон составляет 10 %.
• Для перемещения инвалида колясочника в одностороннем порядке ширина пандуса может быть 1,0 м, при необходимости организовать двустороннее движение ширина увеличивается до 1,8 м.
• Размер площадки для разворота инвалида на горизонтальном участке пандуса – не менее 1,5 м.

Кроме этого, СНиП регламентируется:

• Требования к материалу, из которого оборудуются пандусы. Нижний предел их огнестойкости составляет R60, для ограждающих элементов – R120.
• Оснащение конструкций выше 0,45 м поручнями. Высота ограждающих элементов – 0,7 и 0,9 м. Их размер превышает длину пандуса на 30 см с обеих сторон.
• На расстоянии 60 см перед наклонной поверхностью участок должен быть рифленый или обладать контрастной окраской.

Выполнение требований СНиП также предусматривает наличие вдоль пандуса бортиков высотой 5 см, чтобы предупредить соскальзывание трости ил ноги инвалида.

СП 59.13330

Свод правил 2012 г. является переработанной и измененной версией СНиП от 2001 г. В нем ужесточились требования по оборудованию пандусов для инвалидов колясочников. Ключевыми моментами, заслуживающими внимания, являются:

• Новые требования предусматривают уклон конструкции не более 5%. В предыдущей версии СНиП этот показатель составлял 8% (пропорция 1:12). Поэтому, если технический заказ не указывает на соблюдение требований СП 59.13330, руководствуются СНиП 2001 г., так как этот документ является приоритетным.
• Длина подъемного сооружения для инвалидов (одного марша) должна составлять не более 9,0 м.
• Ширина между поручнями не менее 0,9 м.

Требования по обустройству площадок перед пандусами:

• Сооружение должно обладать навесом и водоотведением.
• При вероятности обледенения желательно обеспечить подогрев платформы.
• Минимальные размеры места разворота инвалида в коляске 2,0х1,4 м или 1,85х1,5 м (с учетом открытия дверей наружу).

ГОСТ Р 51261-99

Требования ГОСТ касаются обустройства пандуса поручнями. Их наличие обязательно, если высота сооружения выше 15 см, а горизонтальная наклонная поверхность превышает 1,8 м. Причем конструкция для инвалидов оборудуется поручнями с обеих сторон. Их размеры превышают наклонную плоскость по 300 мм с каждого края. Поручни должны обладать округлыми формами на конце или иметь прочное крепление к полу.

Существует и другая нормативная документация, предусматривающая ответственность за отказ в установке пандуса или его ненадлежащее обустройство. Основополагающим можно считать Постановление ГД РФ № 175 от 17.03.11 г., на базе которого регионы обязаны разработать собственный пакет законодательных актов, облегчающих процесс передвижения инвалидов.

Что нужно знать перед установкой пандуса

Если необходимо установить систему спуска на путях эвакуации в многоквартирном жилом доме, сначала нужно согласовать свои действия с домоуправлением. Создаваемая конструкция не должна стать препятствием для свободного передвижения других граждан. Также пандус не должен портить внешний вид дома. Необходимым требованием является соблюдение ГОСТа. Также следует придерживаться основных правил при выборе типа конструкции:

Необходимо учитывать ширину коляски, если создается пандус для одного человека.
Создаваемая на путях эвакуации наклонная площадка не должна становиться причиной возникновения опасных ситуаций при передвижении других жильцов.
Все детали площадки для спуска не должны выступать за ее пределы

Если это правило не соблюдается, конструкция может стать причиной появления травм у жильцов.
Важно правильно выбрать материал для пандуса. Если созданная конструкция будет тяжелой и твердой, это приведет к быстрому износу степеней.
Полозья пандуса должны иметь резиновые прокладки, благодаря которым коляска не будет проскальзывать при передвижении.

Если на пандус устанавливаются поручни, они должны быть достаточно прочными и выдерживать нагрузку на протяжении длительного времени. Чтобы исключить травмы во время самостоятельного передвижения инвалида необходимо концы поручней закруглять вниз или в стороны от пандуса.

Осторожно на поворотах

При устройстве прямого пологого спуска под углом 4,8° (или 8% при соотношении 1/12), максимальная длина одного пролёта может быть 6 м. Если предусмотрены повороты/развороты, то без промежуточной площадки не обойтись.

При подъёме на максимальную допустимую высоту до 1,5 м, СП обязательно рекомендует обустраивать промежуточную площадку. Несмотря на приемлемый уклон пандуса в 2,9° (или 5% при пропорции высота/длина 1/20), наличие площадки на пролёте более 6 м обязательно. В этом случае максимальная разрешённая длина одного пролёта не должна превышать 8 м. При повороте спуска на 90° необходимо предусмотреть инерцию движения коляски. Размеры такой поворотной площадки должны быть не менее 1400 мм на 1400 мм.

Если пандус оканчивается площадкой, которая выходит на дверной проём, то расстояние от наклонной части до открытой двери по прямой должно быть не менее 1200 мм. Если двери расположены справа от пандуса, то ширина площадки должна бать 1700 мм (двери 800 мм + 900 мм пандус). Если двери расположены слева от наклонного спуска, то ширина площадки должна быть не менее 1400 мм, а её длина/глубина – 1800 мм (900 мм до начала дверного проёма + 800 мм проём + 100 мм простенок двери). Таким образом, посчитать количество площадок и обустроить их с учётом СП несложно. Нормы СП просты и понятны. Уважение к инвалидам проявляется в правильно обустроенном пандусе.

Расчет наполняемости

При выполнении расчета обязательно находится наполняемость трубопровода

При выполнении расчета обязательно находится наполняемость трубопровода. Эта величина поможет определить скорость движения стоков, которая очень важна для нахождения оптимального превышения, при котором система сможет эффективно функционировать.

Важно: для определения наполняемости уровень воды в трубе нужно разделить на диаметр трубопровода. Минимальная наполняемость согласно нормам равна 0,3, а максимальная – 1. Получив уровень расчётной наполняемости, необходимо использовать проверочную формулу, то есть сравнить полученное значение с коэффициентом оптимальной наполняемости для элементов из определённых материалов:

Получив уровень расчётной наполняемости, необходимо использовать проверочную формулу, то есть сравнить полученное значение с коэффициентом оптимальной наполняемости для элементов из определённых материалов:

• для пластиковых и стеклянных изделий он равен 0,5;
• для систем из чугуна, асбестоцемента и керамики эта величина равна 0,6.

Для сравнения из полученной расчётной величины берётся квадратный корень и умножается на минимальную скорость движения стоков, которая равна 0,7 м/с. Полученное число нужно сравнить с оптимальной наполняемостью системы (исходя из материала). Оно должно быть больше либо равно ему.

Занимаясь проектированием домашнего стока в первую очередь нужно знать, какой выставить наклон для канализационной трубы.

Простота прокладки канализации умалчивает много мелких нюансов, несоблюдение которых может негативно сказаться в той или иной ситуации.

Одним из самых важных моментов является выбор угла наклона. Неправильный угол наклона может вызвать обратную реакцию — и все спущенное в унитаз или раковину вернется к вам, или вообще исключить адекватную работу.

Особенности изготовления металлоконструкций пандуса для транспорта.

Автомобильные пандусы также используются для выполнения погрузочно-разгрузочных работ, позволяя оперативно и легко переместить груз в салон транспортного средства, кузов или вагон. В результате повышается производительность труда и скорость выполнения работ. Время изготовления зависит от сложности металлоконструкции и ее габаритных размеров.

Современные производители занимаются не только производством металлоконструкций, но и разработкой проекта по изготовлению пандусов любой сложности и конфигурации. Применяются пандусы на различных промышленных, производственных и общественных объектах, в гаражах и подъездных путях.

Выбор оптимальной величины

Чтобы произвести расчет необходимого превышения, нужно знать протяжённость всего трубопровода и его назначение

Чтобы произвести расчет необходимого превышения, нужно знать протяжённость всего трубопровода и его назначение. Чтобы не делать расчёт, можно воспользоваться готовыми таблицами из СНиП, где даётся нормативный наклон для сливных систем от разных санитарно-технических приборов:

• Для слива от ванной используют элементы 40-50 мм. Максимальное расстояние от слива до сифона без вентиляции – 1 … 1,3 м. Наклон – 1 к 30.
• Слив от душа должен быть выполнен из патрубков 40-50 мм. Максимальное расстояние –1,5 … 1,7 м. Превышение – 1 к 48.
• Слив от унитаза делают из трубопровода размером 10 см. Максимальное расстояние – до 6 м. Наклон должен быть 1 к 20.
• Раковина: элементы размером 40-50 мм, расстояние – 0 … 0,8 м, превышение – 1 к 12.
• Биде: изделия диаметром 30-40 мм, расстояние – 0,7 … 1 м, наклон – 1 к 20.
• Мойка: трубопровод диаметром 30-40 мм, расстояние – 1,3 … 1,5 м, превышение – 1 к 36.

Комбинированный слив от мойки, душа и ванной делается из изделий с размером 5 см. При этом максимальное расстояние должно быть не больше 1,7 … 2,3 м, а наклон – 1 к 48. Также нормируется оптимальный и минимальный уклон для труб определённого диаметра, подключаемых к конкретным приборам:

• Трубопровод диаметром 4-5 см, идущий от раковины, может иметь минимальный уклон 0,025 промилле, а оптимальной считается 0,35 промилле.
• Изделия сечением 10 см, идущие от унитаза, должны иметь минимальный наклон 0,012, а оптимальный – 0,02.
• Элементы размером 5 см, проложенные от мойки, могут иметь минимальное превышение 0,025, а оптимальная величина равна – 0,035.
• От умывальника и ванной прокладываются трубы сечением 4-5 см с минимальным наклоном 0,025 и оптимальным – 0,035.

Каким должен быть уклон пандуса

Угол наклона пандуса должен соответствовать определенным нормам для удобства инвалидов-колясочников. Если инвалид не замечает уклона, и передвигается по пандусу легко, то с пандусом все в порядке. Согласно Своду правил 59.13330.2012, при монтаже пандуса следует учитывать следующие нюансы:

• Установка пандуса обязательна, если перепад высот между поверхностями, которые должен преодолеть инвалид, более 4 см.
• Уровень уклона пандуса зависит от его минимальной высоты и длины. Чем больше высота, на которую заезжает колясочник, тем длиннее будет пандус.
• Уклон не должен превышать 8% (4,8 градуса) при установке временного пандуса с высотой до 50 см и 5% (2,9 градуса) на каждые 80 см длины при установке стационарного пандуса (высота может быть больше 50 см).
• Пандус нельзя установить сразу на определенной высоте. В начале и в конце конструкции, а также каждые 8-9 м пандуса должна быть ровная площадка для отдыха и/или разворота.
• Поверхность пандуса шириной 1 м должна быть покрыта противоскользящими материалами и иметь по краям бортики высотой 5 см.

Основные требования к пандусам

Как было сказано выше, пандусы для инвалидов должны соответствовать множеству требований. Основные из них – это размеры конструкции, угол наклона, а также форма и высота ограждений.

Габариты

Длина и высота конструкции – взаимосвязанные величины. Чем выше устройство, тем больше будет длина. Единственное постоянное значение – ширина, которая должна быть неизменной на протяжении всего устройства. Согласно СП 59.13330.2012, пандусы должны иметь следующие параметры:

• максимальная высота марша – 80 см;
• минимальная ширина винтового изделия (при полном повороте) – 200 см;
• минимальная ширина конструкции при одностороннем движении – 150 см, при двухстороннем – 180 см (оптимальное значение – 2 м);
• вдоль края должен располагаться бортик высотой не менее 5 см либо тонкая металлическая трубка на высоте 10-15 см;
• минимальная высота проёма (расстояние от пандуса до потолка) – 2 м;
• максимальная длина конструкции без оборудования площадкой – 10 м.

Также стоит о и «общей» ширины. Первый термин обозначает расстояние от одного борта наклонной площадки до другого. Общая же ширина – дистанция между выступающими поручнями конструкции. Поэтому при проектировании спуска, необходимо использовать «общую» ширину.

Расчёт уклона

Уклон – соотношение длины и ширины конструкции. Рассчитывается данный параметр по формуле: U=H/L, где H – высота, L – длина изделия. При этом получившаяся величина не должна превышать максимальный наклон, описанный в СП 59.13330.2012. Согласно данному документу, максимальные значения следующие:

• 1:20 (на 1 см высоты должно приходиться 20 см длины);
• 5% (максимальная высота на 100 см длины – 5 см, аналогично соотношению 1:20);
• 2,86О (указывается довольно редко из-за сложного расчёта).

Например, нужно установить конструкцию длиной 100 см между двумя точками, расположенными на высоте 0 и 10 см. Для расчёта наклона можно воспользоваться формулой: = 0,1 см. Другими словами, получатся значения: 1:10 = 10% = 1°, что вполне соответствует установленным требованиям.

В некоторых случаях допускается нестандартный наклон:

• 1:12 (8% или 4,8°) – для временных изделий (например, во время реконструкции или ремонта дома) высотой не более 50 см с расстоянием между площадками – не более 600 см;
• 1:10 (10% или 5,7°) – при высоте конструкции не более 20 см.

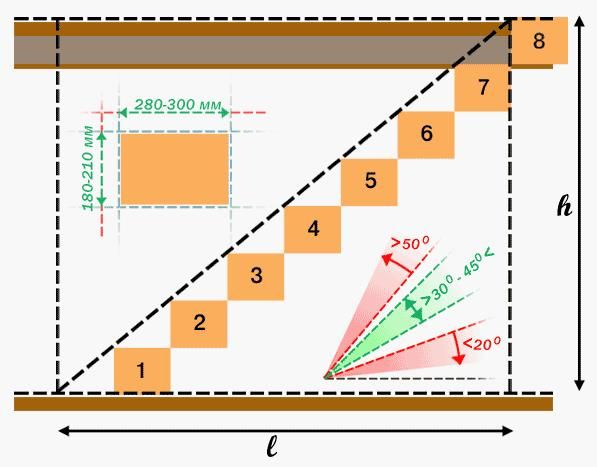

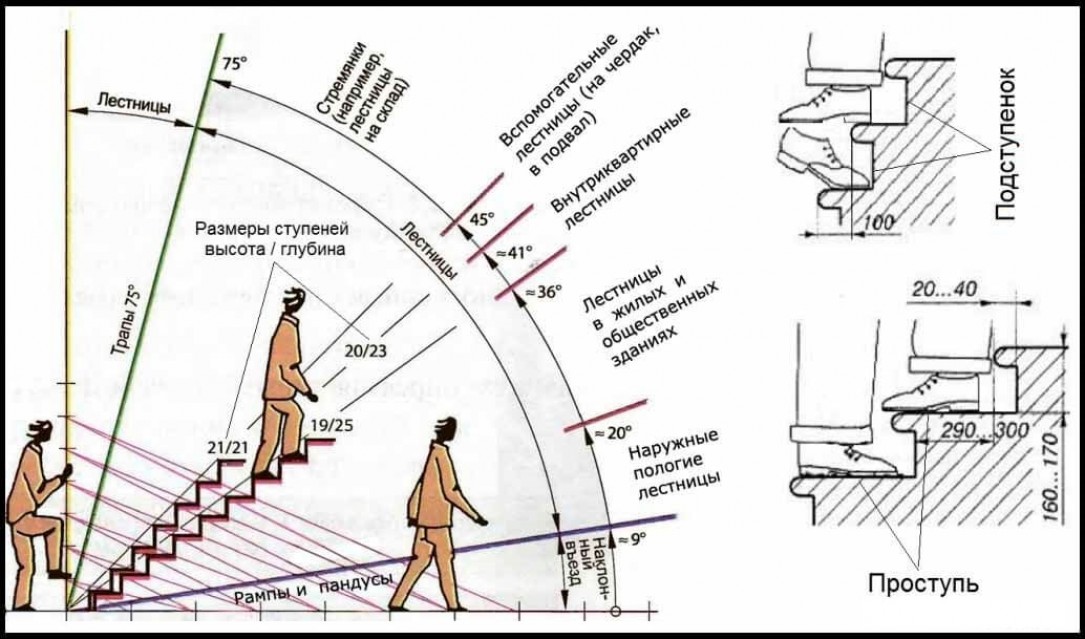

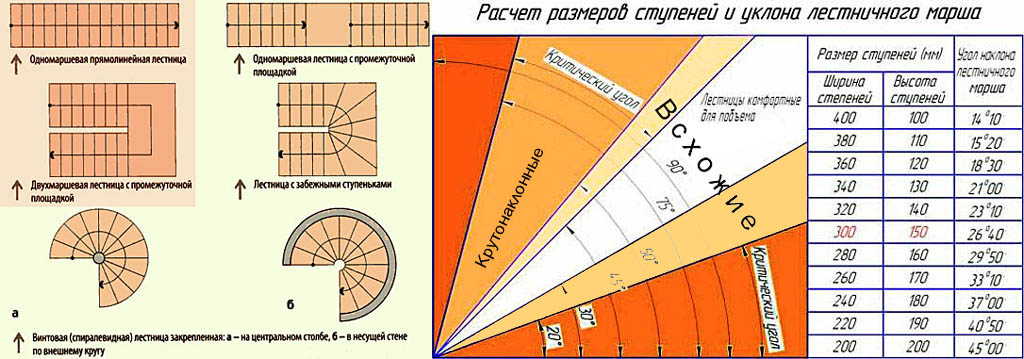

Стоит отметить, что лестницы имеют больший наклон, поэтому устанавливать на них пандус – бессмысленно. Во-первых – такая конструкция не будет соответствовать вышеописанным правилам. А во-вторых – взбираться по пандусу с углом в 30-40° будет невозможно.

Ограждения

Для повышения комфорта и ликвидации травматизма, конструкции для инвалидов должны оборудоваться металлическими поручнями. Согласно СП 59.13330.2012, перила должны устанавливаться на всех изделиях, высотой более 0,45 м. Кроме того, в документе указаны следующие требования к ограждениям:

• поручни изготавливаются из металла и устанавливаются с обеих сторон наклонной площадки;
• перила должны быть круглого сечения;
• диаметр поручня – 3-5 см (оптимальный размер – 4 см);
• минимальное расстояние от гладкой стены – 4,5 см, от неровной поверхности – 6 см;
• с каждой стороны необходимо установить как минимум 2 ограждения на разной высоте;
• нижний поручень должен быть на расстоянии 70 см, верхний – 90 см (допускается высота от 85 до 92 см);
• для детей ограждения следует устанавливать на высоте 50 см;
• поручни с внутренней стороны конструкции не должны прерываться на протяжении всей длины;

• в начале и конце пандуса поручни должны быть длиннее на 30 см (допускается диапазон в 3 см) и иметь закруглённую форму;

• расстояние между поручнями – 90-100 см;
• при ширине наклонной конструкции более 3 м также необходимо установить поручень посередине;
• начало и конец конструкции должны маркироваться предупредительными полосами;
• с внешней стороны пролёта необходимо нанести рельефное обозначение этажа.

Важные моменты

Помимо общих и основных требований СНиП и СП к наклонным конструкциям, также следует обратить внимание на следующие моменты:

• модели из металла – наиболее дешёвые, но надёжные и долговечные изделия;
• если пандус будет использоваться одним человеком (например, при въезде на лоджию на первом этаже), стоит учитывать параметры кресла-каталки (к примеру, высоту и толщину колёс, расстояние между ними и т.д.);
• чтобы предотвратить скольжение, на поверхности наклонной площадки следует установить противоскользящие накладки;
• установленная конструкция для инвалидов не должна мешать движению пешеходов или автомобильного транспорта;
• чтобы снизить уровень шума, на поверхности можно наклеить небольшую демпферную ленту.

Как поступить в случае, когда невозможно выдержать нужный наклон

Бывают случаи, когда при монтаже возникают трудности, приводящие к тому, что угол наклона канализации значительно отличается от допустимых норм. В этом случае предпринимают следующие меры:

Если расчеты показывают, что отступление от заданных норм возможно, то уложить трубы, но при этом на некотором расстоянии сделать дополнительные тройники, через которые будет проводиться чистка труб.

При укладке трубы все же придерживаться рекомендаций, но на трудных участках устанавливать перепады высот, которые организовываются за счет дополнительных колодцев. Благодаря такому решению можно будет устанавливать трубу под нужным углом. Такой колодец может быть как один, так и несколько, но правильные расчеты и монтаж гарантируют исправную работу канализации.

Существует несколько способов добиться нужного уклона канализационных трубИсточник vodasovet.ru

В крайнем случае, если никак нельзя выдержать нужный наклон и расчеты показывают, что работа канализации самотеком невозможна, то придется использовать фекальный насос. Это устройство может устанавливаться как на локальную канализационную ветку, так и для всей системы.

Укладывая трубы из пластика, можно быть уверенным, что чистить их нужно будет гораздо реже, чем чугунные, поскольку гладкая внутренняя поверхность стенок обеспечивает скольжение твердым веществам.

Практикум по математике

Теперь попробуем посчитать угол и наклон. Для этого надо разделить высоту подъёма на его длину:

Расчет первый. 100/1000 даёт пропорцию 1/10. В процентном соотношении угол будет составлять 10 %. А в градусных величинах это будет соответствовать 5,7°. Однако этот подсчёт применим только для небольших подъёмов на высоту до 20 сантиметров. Не забывайте, что для обычного человека перепад в 20 см – это не проблема. Чего не скажешь об инвалидах.

Расчет второй. 100/1200 даёт нам соотношение 1/12, что соответствует 8% наклона, а угол будет равен 4,8°

Обратите внимание, что максимальная высота подъёма под таким углом допускается лишь на полметра. Подобные пандусы применимы только в местах незавершённого строительства или временных конструкций. Для постоянного пользования следует применять третий вариант

Для постоянного пользования следует применять третий вариант.

Расчет третий. Стандартный параметр получается, если посчитать пропорцию по третьей колонке таблицы. 100/2000 подводит к соотношению 1/20 или 2,9° наклона. Это самый удобный угол и оптимальная длина для действительно плавного пандуса. Преодолеть такой подъём не составит особого труда для инвалидов.

Правильно рассчитать градус наклонного спуска и длину его пролёта, применяя таблицу СП – залог безопасного пандуса. Применяя таблицу, можно посчитать правильный наклон в процентах и градусах. Не нужно полагать, что инвалиды – редкое явление среди ваших клиентов. Если пандус будет неудобный, то не инвалиды, а инспекторы будут вашими частыми гостями.
