Конструкция крыши: просто о сложном

Деревянные конструкции крыши

Получили наибольшее распространения в малоэтажном строительстве. Обычно выполняются в 3 видах: наслонные и висячие стропила, деревянные фермы. Стропильные системы состоят из стропил или стропильных ног (деревянные балки непосредственно воспринимающие нагрузку кровли), мауэрлата (лежащий вдоль стены брус на который опираются стропила), стойки (вертикальные деревянные балки), стяжек (воспринимающие растягивающие усилия крыши), обрешетки (совокупность брусьев, перпендикулярно уложенных на стропильные ноги).

Наслонные стропильные системы

Наслонные стропила опираются нижним концом на мауэрлат, а вторым верхним концом на стену или стойку. Мауэрлат служит для того, чтоб передать и распределить нагрузку от стропил на стену. Стропила идут с шагом от 0,6 м до 2 м, в зависимости от нагрузки, вида и сорта дерева. Стропила изготавливают из бруса толщиной 150-200 мм или из составных досок толщиной от 50 мм. Стойки располагаются с шагом 2-3 м. Для увеличения жесткости стропильной конструкции устанавливают горизонтальные связи между стойками, в виде бруса шириной 150-200 мм. Также необходимо закрепить стропильную систему к дому, чтоб ее не унесло ветром, это делается при помощи проволоки (скрутки), которая заанкеривается в стену (пример крепления крыши скруткой на рисунке).

Такой вид стропильной системы наиболее распространен, так как имеет очень удобную схему и может быть легко изменен в зависимости от конфигурации дома. Применяется когда ширина дома больше 7 м и в доме есть одна или более продольных несущих стен (для опирания стоек). На схемах показаны наиболее распространенные поперечные сечения и планы зданий в которых целесообразно применение таких стропил.

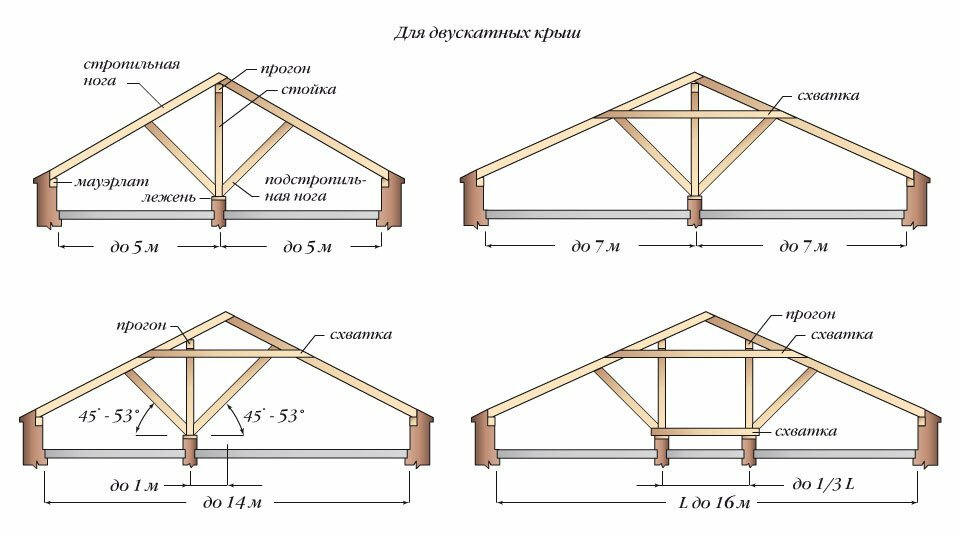

Схемы крыш для которых необходимо применять наслонные стропила

Схемы крыш для которых необходимо применять наслонные стропильные системы

Висячие стропильные системы

Висячие стропильные системы применяют в домах, где нет посредине несущей стены, на которую можно опереть крышу. Такая система применяется в случае, если ширина дома не превышает 6-8 м. Также, таким видом стропил перекрывают небольшие хозяйственные постройки. В данной схеме стропила нижними концам опираются на боковые стены (без промежуточных опор), чем создают большие горизонтальные напряжения для стен. Для увеличения жесткости конструкции устраивают стяжку (затяжку) стропил благодаря чему уменьшаются распорные усилия и защищаются стены от опрокидывания.

Висячие стропила

Чем выше находится стяжка тем более массивной она должна быть, так что эффективнее делать стяжку как можно ниже, но это в свою очередь мешает эксплуатации крыши. Все деревянные конструкции крепятся металлическими накладками, нагелями (гвоздями) и болтами.

Схемы крыш при которых можно применять висячие стропильные системы

 Коньковый узел

 Деревянные фермы

Деревянные фермы наименее распространенный вариант кровли в частном строительстве, используется для перекрывания больших пролетов до 15-20 м в промышленном строительстве. Такие конструкции представляют собой сложные конструктивные системы из деревянной клееной доски или бруса, геометрически неизменяемую систему, состоящую из отдельных, связанных между собой элементов (брусьев, доски с сечением от 50х150 мм). Применяют такие виды конструкций в основном при реконструкции «отживших» себя кровельных систем, к примеру здания «сталинской» постройки, театры,общественные здания постройки прошлого века (чтобы не менять ни материал, ни конструкцию, ни вес крыши) или для деревянных одно и двух этажных сельскохозяйственных зданий для хранения урожая. Применять их в частном строительстве — это неоправданная трата денег и сил, так как в коттедже нет необходимости перекрывать такие большие пролеты (до 20 м) и вполне можно обойтись стропильной конструкцией, с опиранием на 2-3 продольные стены. Наряду с этим фермы приобрели популярность в так называемых «канадских домах» строящихся по типовым проектам полностью из древесины.

Ферма при строительстве дома по канадской технологии каркасного строительства

Положительными сторонами деревянных конструкций крыши можно назвать долговечность конструкций, при правильно эксплуатации и защите, относительную дешевизну, экологичность. Отрицательные стороны — вероятность гниения, порчи паразитами, легко воспламеняемость при неправильной защите.

Деревянные фермы для крыш частных домов

покатая крыша — это… Что такое покатая крыша?

покатая крыша

1) General subject: tabernacle roof, sloping roof

2) Architecture:

Italian roof

Универсальный русско-английский словарь.
Академик.ру.
2011.

• покатая долина
• покатая погрузочная платформа

Смотреть что такое «покатая крыша» в других словарях:

КРЫША —     Увиденная во сне крыша предвещает спокойную домашнюю жизнь. Покатая крыша старого дома означает непрочное супружеское счастье, тем более хрупкое и недолговечное, чем круче скат крыши. Плоская крыша многоэтажного дома означает удачу в… …   Сонник Мельникова
Мансардная крыша — Пример Мансардная крыша покатая крыша, названная в честь французского архитектора …   Википедия

ПОКАТЫЙ — ПОКАТЫЙ, покатая, покатое; покат, поката, покато. Наклонный, постепенно снижающийся небольшим уклоном, не крутой (о поверхностях). Покатая местность. Покатая крыша. Крыша идет покато (нареч.). «Живем богато, со двора покато, за что ни возьмись,… …   Толковый словарь Ушакова

Porsche — (Порш) Компания Porsche, история компании, деятельность компании Компания Porsche , история компании, деятельность компании, руководство компании Содержание Содержание Определение Деятельность Dr. Ing. h.c. F. AG Логотип История 1931—1948:… …   Энциклопедия инвестора
пока́тый — ая, ое; кат, а, о. Наклонный, постепенно понижающийся. Покатая крыша. Покатые плечи. □ Мы стоим на высокой горе. От наших ног до самой земли тянется покатая плоскость. Чехов, Шуточка

осторожно спустил ноги на покатый каменистый вход.… …   Малый академический словарь
Всемирный торговый центр 2 — Предлагается объединить эту статью с 200 Greenwich Street. Этот шаблон следует заменить более точным: для очевидных случаев используйте шаблоны {{перенести …   Википедия

200 Greenwich Street — Предлагается объединить эту статью с Всемирный торговый центр 2

Этот шаблон следует заменить более точным: для очевид …   Википедия

ХРАМ ИНДУИСТСКИЙ —         Beдийские арии храмов не строили. Местом совершения ритуалов в этот период служили жертвенный столб (юпа) и специально подготовленная площадка, на к рой находились алтари и воздвигался навес. Алтари строились из кирпича и имели… …   Словарь индуизма
Porsche Panamera — Porsche Panamera …   Википедия
Черепаха в военном деле — (testudo, χελώνη) в технике военного дела греков и римлян представляла собой подвижную защиту или навес, употреблявшиеся для прикрытия войска и осадных орудий от неприятельского метательного оружия. Разновидности Ч.: 1) Черепаха таран, служившая… …   Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

Черепаха, в военном деле — (testudo, χελώνη) в технике военного дела греков и римлян представляла собой подвижную защиту или навес, употреблявшиеся для прикрытия войска и осадных орудий от неприятельского метательного оружия. Разновидности Ч.: 1) Черепаха таран, служившая… …   Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

Книги

Жанета, Александр Куприн. «В юго-западном углу Парижа, в зеленом нарядном Passy, в двух шагах от Булонского леса (стоит только перейти по воздушному мостику над полотном окружной железной дороги), на самом верху… Подробнее  Купить за руб электронная книга

Чердачные и бесчердачные скатные крыши

Справедливости ради стоит сказать, что владелец будущего дома старается выбирать какой-либо 1 из нескольких предлагаемых вариантов крыш домов. Т.е. либо конструкцию чердачного типа либо бесчердачную (мансардную).

1.Крыша чердачного типа отличается своей простотой сооружения, поэтому такую крышу можно легко соорудить даже самостоятельно. Очень часто от типа материала кровли и зависит угол уклона чердачной крыши. При этом следует учитывать как нагрузку, которую должна держать такая крыша, так и стоимость строительного материала при ее сооружении.

Кроме того, этот тип предусматривает возможность ремонта без замены всей кровли. Если выбор сделан в пользу чердачной крыши, то необходимо сразу определиться с тем, будет ли чердак эксплуатироваться в дальнейшем или нет. Т.е. именно от этого решения и будет зависеть выбор верхнего перекрытия чердака, которое может быть как деревянным, так и ж/бетонным.

Чердачная крыша – разделенная со всем помещением.

Фото – energysavers.gov

2.К еще одному типу крыши относится мансардная. Она же – бесчердачная.

Основное ее отличие от остальных видов чердачных крыш в частных домах состоит в том, что наружными стенами в этом случае будут выступать кровельные конструкции. Такая крыша весьма оригинальная, поэтому и внешний вид самого дома будет очень необычным. И все бы ничего, но рабочая площадь чердачного помещения в этом случае уменьшается, а сам процесс возведения мансардной крыши очень нелегкий и самостоятельно справиться с ним без соответствующего опыта, нелегко.

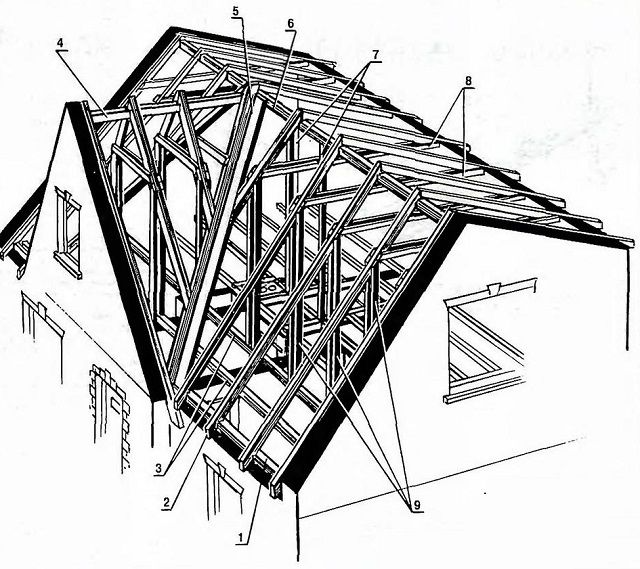

Мансардная крыша изнутри.

Как правило, у бесчердачной крыши есть некоторый излом, поэтому в целях ее укрепления, приходится изнутри ставить деревянные подпорки. Однако при должной фантазии и из этого можно извлечь пользу, если обшить такие подпорки фанерой и превратить все это в полезные шкафчики и ниши для временно ненужных вещей.

Утепление и гидроизоляция крыши

Какими бы ни были виды крыш по конструкции, все они нуждаются в дополнительном утеплении и защите от проникновения влаги. Особенно это касается кровель, под которыми расположены мансардные помещения.

Утепление — это важный шаг в создании надежного и качественного кровельного пирога. Чтобы в мансарде жилось комфортно в любое время года, необходимо подобрать правильный теплоизоляционный материал и профессионально установить его.

Утепление, выполненное с соблюдением всех технологических правил, обеспечивает нормальный микроклимат в помещении. Зимой в мансарде будет тепло, а в жаркое время здесь будет держаться прохлада.

Термоизоляция мансардной крыши производится по тем же принципам, что и у обычной кровельной конструкции, но с повышенными требованиями, обусловленными характеристиками чердачного помещения. Его стены образуются за счет скатов крыши и фронтонов, из-за чего летом солнце перегревает их, а зимой такие стены быстро промерзают.

Кровельный пирог мансарды состоит из нескольких слоев, последовательность которых нельзя нарушать. Это:

• Слой пароизоляции.
• Непосредственно утеплительный материал.
• Вентиляционный зазор.
• Гидроизоляция.
• Кровельное покрытие.

Выбирая утеплитель для мансардной крыши, важно учитывать его теплопроводность. Эта характеристика показывает способность материала пропускать тепло внутрь помещения или наружу

Чем меньше теплопроводность, тем качественнее утеплитель, и тем лучше он будет предохранять мансарду от охлаждения. Любые виды крыш частных домов с мансардой и гаражом в холодное время года теряют тепло, поскольку теплый воздух по физическим законам поднимается кверху.

Тепло проходит кровельный пирог и поступает к покрытию, которое зимой закрыто снегом. Если температура воздуха не ниже -2,5 градуса, снег за счет пористой структуры, выполняет функцию внешнего теплоизолятора.

При слишком активной теплопотере снег на крыше начинает подтаивать, в результате чего возникает корка льда. Она увеличивает нагрузку на кровлю и, в отличие от снега, пропускает тепло. Если теплоизоляция крыши смонтирована по правилам, снег на поверхности таять не будет, соответственно, не возникнет и ледяной корки.

Летом, когда слишком жарко, в мансарду проникает избыточное тепло. Воздух нагревается так сильно, что даже при наличии кондиционера поддержать нормальный микроклимат в помещении невозможно. Во избежание подобных проблем крышу мансарды термоизолируют еще и с внутренней стороны.

Перед монтажом кровельного пирога для мансарды выбирают термоизолирующий материал. От правильности выбора зависит число слоев и толщина утеплительного сегмента. Наиболее распространенными и доступными материалами считаются:

• Экструдированный полистирол.
• Пенополиуретан.
• Минеральная и шлаковая вата.
• Стекловата.
• Вспененное стекло.

Могут также применяться утеплители на основе природных материалов: камышовые маты, стружка дерева, солома, шлак.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Чарли Гард умер за неделю до своего первого дня рождения Чарли Гард, неизлечимо больной младенец, о котором говорит весь мир, умер 28 июля, за неделю до своего первого дня рождения.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Почему некоторые дети рождаются с «поцелуем ангела»? Ангелы, как всем нам известно, относятся доброжелательно к людям и их здоровью. Если у вашего ребенка есть так называемый поцелуй ангела, то вам нечег.

Основные понятия о скатных крышах при строительстве частного дома

Скатная крыша получила свое название благодаря тому, что состоит из скатов (наклонных плоскостей крыши, с уклоном больше 10%). По конструктивному решению крыши могут быть чердачными (раздельными) и бесчердачными (совмещенными). В чердачных крышах между кровлей и чердачным перекрытием находится нежилое помещение называемое чердаком. В бесчердачных крышах несущие элементы служат перекрытием верхнего этажа здания.

Схема чердачной и бесчердачной кровли

Крыша состоит из конструктивной части (несущий остов крыши, воспринимающий нагрузки от крыши и осадков) и самой кровли (облицовочный материал кровли — защита от внешнего воздействия). Уклон кровли способствует удалению с крыши атмосферных осадков. Выражается он в градусах или процентах.

Уклон скатов крыши определяется различными факторами:

1. Величина снегового покрова данного района. Чем больше угол наклона, тем меньше снег задерживается на крыше и не перегружает ее конструкции. Также различают разные по количеству снега районы. К примеру, на территории Украины величина снегового покрова колеблется от 80 кг/м2 в Крыму до 180 кг/м2в Северных областях (Черниговская, Сумская и т.д.).
2. Материал кровли. Для разных видов материалов существуют разные виды уклонов (подробнее в 3 разделе статьи).
3. Архитектурные особенности здания. Часто именно кровлей решается архитектурный объем. Например, заказчик принял решение крыть крышу керамической черепицей и при этом сделать ее плоской, архитектор же в данном случае обязан либо доказать заказчику, что это невозможно или дать такое архитектурное решение крыши чтобы сохранить материал кровли.

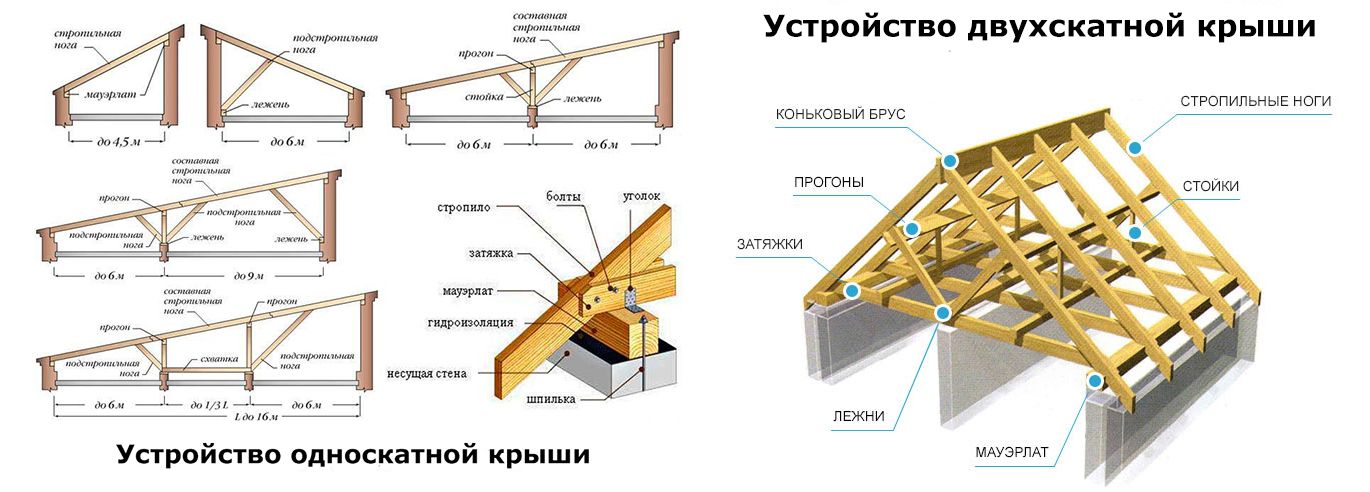

Виды и количество скатов у крыш различных домов

• односкатные крыши (крыша с одним уклоном от стены до стены). Односкатная крыша применяется для зданий расположенных на городских улицах, на которых не разрешены водоотвод (водосточные трубы) и сбрасывание снега. Применим для простейших построек (сарай, гараж);
• 2-у скатные крыши (крыша с 2-мя скатами). Наиболее распространенный вариант кровли, применяется в любых видах зданий;
• 4-х скатные или полувальмовые крыши (крыша с 4-мя скатами). Полувальмовые крыши применяются как архитектурная форма преимущественно в дачном и сельском строительстве;
• мансардная крыша дома(ломанная крыша, предназначена для устройства над жилыми помещениями). Также применима для дачных строений и зданий для экономии материалов (при использовании чердака для жилья или для хозяйственных помещений);
• шатровая 4-х скатная крыша дома(вершины каждого ската сходятся в одной точке). Применяется для зданий с квадратным или многоугольным планом;
• шпилеобразная крыша дома состоит из нескольких крутых треугольников-скатов, соединяющихся в вершине. Перекрывает только часть крыши — эркеры, башни, круглые стеновые конструкции.

Виды скатных крыш

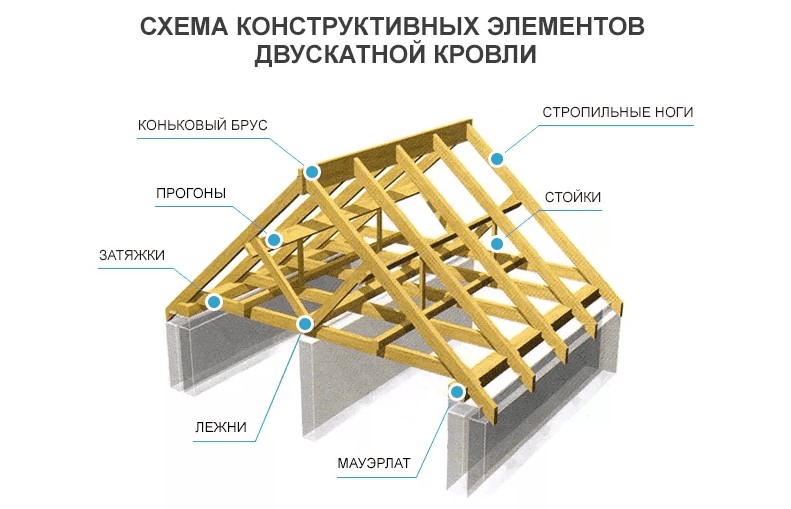

Система стропил

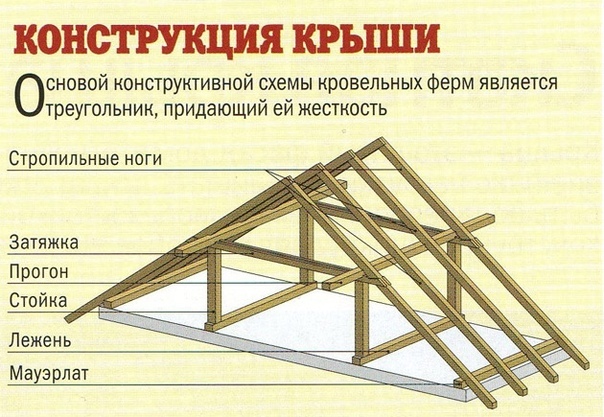

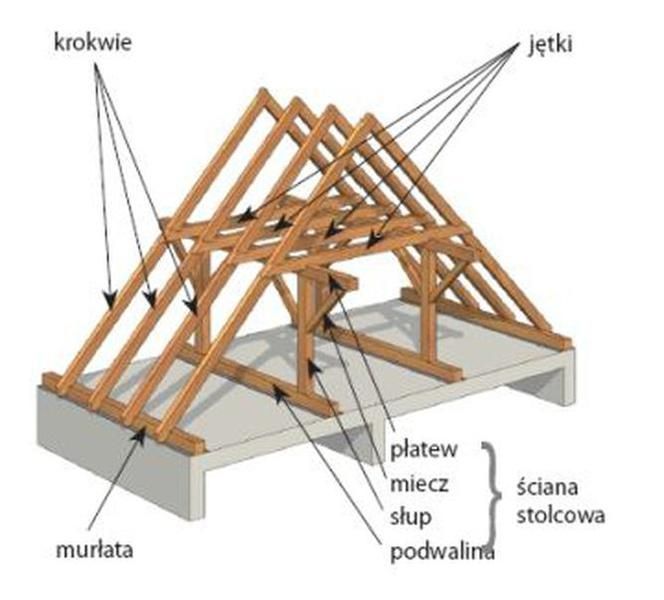

Важные термины системы стропил

Скелетом кровли работает система стропил. Она воспринимает на себя нагрузки от материала для кровельных работ (его собственный вес, давление накопившегося зимой снега, ветровую нагрузку) и передает их на конструкции несущего типа строения.

Назначение основных компонентов системы стропил:

• Стропильные ноги работают для крепежа и удерживания материала для кровельных работ
• Затяжка – горизонтальный компонент, не дающий возможность стропилинам разъехаться
• Прогон (слега) – брусок, опирающийся на стойки и затяжки и идущий вдоль кровельного ската, перпендикулярно стропилинам.
  Работает для одинакового распределения авторитета крыши между стропилинами
• Стойка – переходной опорный отвесный компонент, передающий вес системы стропил на несущие внутренние стены или панель перекрытия
• Лежень – брусок, идущий по перекрытию, выполняет пояс жесткости вместе с прогоном и стойками, а еще распредиляет нагрузку от них одинаково вдоль несущей конструкции строения
• Мауэрлат (подстропильный брусок) – обвязка по верху стен несущих, к какой крепятся нижние края стропильных ног. Передает нагрузку от стропилин на внешние несущие стены

Есть два главных типа стропильных конструкций: висячие стропилины и наслонные. Разность между ними – как правило передачи давления несущим системам.

Наслонные стропилины опираются на внешние несущие стены сверху, через мауэрлат, давя на стены сверху вниз. Если необходимо в середине кровли ставятся добавочные опоры.

В зависимости от ширины строения таких опор может быть одна или две. При этом предельное расстояние между точками опирания стропилин на стены с внешней стороны может быть 14 м.

В такой конструкции стойка трудится на сжатие, если необходимо также ставят подкосы, и они сдерживают стропилины от прогиба или перелома посередине. При огромный длине пролета стропилины дополнительно крепят затяжками.

На случай кровли системы с висячими стропилинами конструкция, напротив, трудится на разрыв. Висячими их называют, потому как опираются стропилины только на внешние несущие стены, без опор в середине дома.

Задача затяжки тут – недопустить «разбегание стропильных ног, ставится тут она на нижних концах стропилин. При повышении пролета ставят добавочную стяжку, или ригель, на определенном расстоянии от верхней кромки стропилин.

При еще больших пролетах в самом центре ставят отвесную бабку с подкосами. Трудится это так: стропилины стремятся порвать нижнюю затяжку.

При этом усилие от них подается на бабку (сверху вниз), а через нее – на затяжку. Подобным образом появляется «обратная тяга» – сила сжатия, какая прогибает затяжку, и тащит кончики стропилин до центра. Подкосы могут помочь вручить давление усредненной части стропилин на ту же затяжку.

Совет!

Кровля следует комбинации главных конструкций несущего типа строения, минимум – стен с внешней стороны.

Потому как крыши с непростым рельефом востребуют подобающей системы стропил, стоит сосчитать приобретения и ущербы еще при создании планировки грядущего дома.

Зачастую подходящее отказаться от зодческих излишеств. Даже обычный козырек над колодцем – трудится надежнее.

Стропилины ставятся, в зависимости от расчетных нагрузок, спустя каждые 600 –2000 мм, при этом или каждая их пара, или через какие-то зазоры связываются добавочными компонентами – теми же ригелями. Такие связки называют фермами. При больших размерах крыши это непростая и долгая работа, если исполнять ее на месте, прямиком при монтаже.

Для увеличения точности размеров и повышения скорости строительства (а еще – понижения затрат) применяют фермы производственного производства, сделанные промышленным вариантом.

Виды крыш по конструкции – от классики до экзотики

Но прежде чем кровля накрыла бы ваше жилье, необходимо правильно выбрать ее конструкцию, т.е. сделать проект определенного типа крыши. Причем, ориентироваться нужно не только на свои предпочтения, но и на финансовые возможности. Впрочем, климатические особенности тоже нужно учитывать. Как и архитектурные традиции местности, где выстроен дом.

Правильно подобранная конструкция кровли должна украшать экстерьер. И, конечно же, защищать здание от снега и града, ветра и солнца, дождя и льда. Человечество в процессе эволюции создало разные варианты покрытий дома. Но только проверенные временем, практичностью и функциональностью остались востребованными и сегодня. И это такие типы кровли:

• односкатные;
• двухскатные (щипцовые);
• четырехскатная (вальмовая);
• полувальмовая (двухскатная);
• полувальмовая (четырехскатная);
• мансардная;

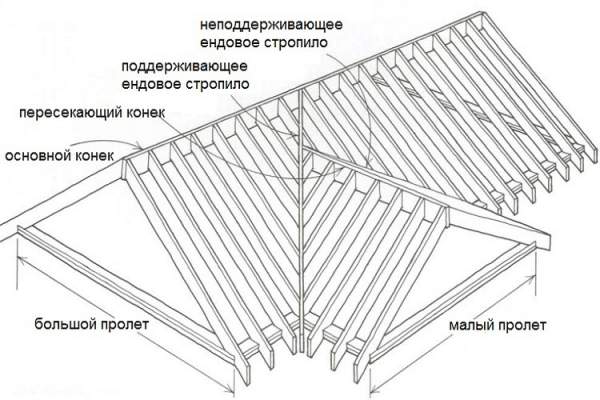

• многощипцовая (ендовая).

Правда, есть еще и куполообразные типы кровли (но вряд ли вы затеете постройку Тадж-Махал-2). И конусовидные (опять-таки – зачем вам готические шпили на нашей святой Руси?). Но вот плоскую, односкатную вполне можете сделать. Одну стену дома выложите чуть выше другой и установите односкатную крышу.

Такие конструкции накрывали дома в древней Месопотамии и Египте (не всем же в пирамидах вечно жить). Славяне тоже частенько строили плоские покрытия над строениями. Только это были деревянные или соломенные крыши сараюшек, хлевов, дровников и других хозпостроек.

И если вы пока на распутье, и не понимаете, как выбрать крышу, тогда запомните – односкатная кровля самая дешевая. А если еще хотите жить красиво и удивлять соседей, продолжайте традиции односкатно-крышного куббизма в жилом строении. Которые обожают богатые чудаки и любители эпатажа. Они просто в восторге от таких кровель – когда «крыши» вроде бы нет, но она точно есть…

Чтобы вода легко стекала с любой поверхности, будь то кровля или стол, уклон должен составлять не менее 3 градусов.!

Кровля из листовых кровельных материалов

К этому типу кровельных покрытий можно отнести уже более современные виды, такие как металлочерепицу, искусственный шифер, изготовленные из битума и гофрированные листы картона.

•  Искусственный шифер можно встретить на многих крышах, он представляет из себя лист асбестоцемента, имеет форму волны, которые могут быть раскрашены в разнообразные цвета. Краска конечно же очень украшает, этот вид покрытия, материал приобретает прекрасный внешний вид. Хорошие характеристики при перепадах температур, также могут говорить в пользу этого покрытия. А время службы достаточно велико и может составлять до 40 лет.
• Металлочерепица – это очень популярный материал на сегодняшний день, его можно наблюдать на различных видах и формах крыш, будь, то вальмовая крыша, или мансардная. Это оцинкованные листы, которые имеют специальное украшающее покрытие из полимеров и это покрытие надежно защищает, кровлю от большинства видов неблагоприятных погодных воздействий.
• Битумно-картонные листы — изготавливается из прессованного картона, который пропитывается битумом. Чем больше толщина внешнего слоя, тем больше прослужит данный вид покрытия. Такие листы вошли также в «народ» под названием «еврошифер». Основные его достоинства, это легкость в работе с данным материалом, достаточно хорошая эластичность. Но вот по срокам службы этот материал проигрывает остальным. Еврошифер «живет» в среднем 30 лет.
