Замена личинки дверного замка: разновидности конструкций и особенности установки

Дужка — важная часть навесного замка

По принципу работы дужки делятся на два основных типа — выдвижные и откидные, к первой категории также относятся съемные дужки. Откидные дужки могут быть:

Кованые;

Пластинчатые, сваренные или склепанные из 2-4 деталей одинаковой формы;

Плоские штампованные;

Круглые гнутые из стального прута.

Форма и габариты дужки влияют на выбор устанавливаемой запорной арматуры, например на мощные, толстые ушки удобнее надевать замок с длиной или съемной дужкой.

Дужка является наиболее уязвимой частью навесного замка, поэтому для ответственных помещений необходимо выбирать модели дверных замков с дужками из высокопрочных сплавов или нержавеющей стали. Неустойчивые к механическому воздействию дужки легко перекусить щипцами или распилить ножовкой по металлу.

Технические характеристики и особенности установки личинки замка

Личинка замка – это основная часть замка, предназначенная для закрывания и открывания входной двери. Она состоит из корпуса и механизма, который обеспечивает правильное функционирование замка.

При выборе личинки замка необходимо учитывать следующие технические характеристики:

• Размеры – личинка замка должна соответствовать размерам отверстия в дверной коробке. Обычно размеры личинок указываются в миллиметрах;
• Материал – личинки замков могут быть изготовлены из различных материалов, таких как сталь, нержавеющая сталь, медь и др. Каждый материал имеет свои преимущества и недостатки, поэтому выбор зависит от конкретных требований и условий эксплуатации;
• Тип замка – личинки замков могут быть предназначены для различных типов замков: цилиндровых, сувальдных, врезных и др. При выборе личинки необходимо учитывать тип замка, который установлен на входной двери;
• Комплектация – некоторые личинки могут поставляться в комплекте с ручками, ключами или другими элементами для удобства установки и использования.

Установка личинки замка требует определенных навыков и инструментов. Процесс установки может отличаться в зависимости от типа замка и конструкции двери, поэтому рекомендуется следовать инструкции производителя.

Основные шаги установки личинки замка:

1. Снимите старую личинку замка, если таковая имеется;
2. Убедитесь, что отверстие в дверной коробке соответствует размерам новой личинки;
3. Вставьте новую личинку в отверстие и зафиксируйте ее с помощью винтов или других крепежных элементов;
4. Проверьте работоспособность замка, чтобы убедиться, что он открывается и закрывается без проблем;
5. Закрепите дополнительные элементы, если они идут в комплекте с личинкой, например, ручки или планки защелки.

По окончании установки рекомендуется проверить надежность и безопасность работы замка, а также проверить, что дверь плотно закрывается и не проскальзывает.

Важно помнить, что установка личинки замка может потребовать определенных навыков и инструментов. Если у вас нет необходимого опыта, рекомендуется обратиться к специалистам для профессиональной установки

Соответствие типоразмера и двери

Для правильного выбора замка необходимо учитывать типоразмер цилиндра, который должен соответствовать типу двери и ее конструкции

Важно понимать, что каждая дверь имеет свои особенности, и не любой цилиндр подойдет для любой двери

Один из основных параметров, который следует учесть при выборе цилиндра, — это толщина двери. Цилиндр должен быть подходящего размера, чтобы правильно установиться в замок двери. При установке слишком короткого или длинного цилиндра могут возникнуть проблемы с функциональностью замка.

Также следует обратить внимание на тип двери. Существуют различные типы дверей, такие как металлические, деревянные, пластиковые и т.д. Каждый тип двери имеет свои особенности и требования к типоразмеру цилиндра

Например, для металлической двери потребуется цилиндр с более высокой степенью защиты от взломов, чем для деревянной или пластиковой двери

Каждый тип двери имеет свои особенности и требования к типоразмеру цилиндра. Например, для металлической двери потребуется цилиндр с более высокой степенью защиты от взломов, чем для деревянной или пластиковой двери.

Также важно учесть тип замка, который установлен на двери. Некоторые замки могут иметь свои особенности и требования к типоразмеру цилиндра. Например, для замков с внутренними тягами потребуется цилиндр с особой конструкцией, чтобы он мог корректно взаимодействовать с механизмом замка

Например, для замков с внутренними тягами потребуется цилиндр с особой конструкцией, чтобы он мог корректно взаимодействовать с механизмом замка.

Для удобства выбора подходящего типоразмера цилиндра можно обратиться к специалистам или консультантам, которые помогут определить правильный размер и тип цилиндра для конкретной двери. Также можно воспользоваться таблицami размеров, где указаны соответствия между типоразмерами цилиндров и дверей различных типов.

Таблица соответствия типоразмера и двери
Тип двери
Типоразмер цилиндра

Металлическая дверь
40/40

Деревянная дверь
30/30

Пластиковая дверь
35/35

Итак, для правильного выбора цилиндра необходимо учесть толщину двери, тип двери и замка. Обратитесь к специалистам или используйте таблицы с соответствиями типоразмеров цилиндров, чтобы быть уверенным в правильности выбора цилиндра для вашей двери.

Как сделана замочная конструкция, используемая внутренними дверями?

Конечно, когда в квартире много дверей, не всегда требуется их полное запирание. Но при некоторых обстоятельствах запирание дверей становится необходимостью. Для этого покупается красивый замок, выполняется его установка в дверное полотно. Он должен состоять из:

• двигающейся пластины;
• затвора;
• пружины;
• рычага;
• защелки;
• корпуса.

В прежние годы замочные системы делались довольно простыми, их легко было вскрыть. Сегодня, когда настал век технологий, были изобретены невидимые замки. Эти конструкции способны стоять на страже любой квартиры, никто не сможет взломать такую входную дверь.

Замочные устройства, цена которых не очень велика, могут быть выбиты или высверлены, а вот спрятанная внутри дверного полотна новейшая замочная система, функционирует только на определенных радиочастотах специального брелка.

Можно сделать замочную конструкцию особо сложной или достаточно простой, однако уже давно всем понятно, что лучше иметь надежную дверь с единственным замком высшего качества, чем установить несколько дешевых и простых замков сомнительной надежности.

Устройство навесных замков не отличается сложностью, оно мало изменилось с тех далеких времен, когда в Древнем Риме был изобретен данный запорный механизм. Состоит замок из двух основных элементов — дужки и корпуса. В некоторых замках дужку заменяет запорный палец или гибкий стальной трос. Дужка навесного замка продевается сквозь ушки или скобы и надежно фиксируется исполнительным механизмом в корпусе.

Разновидности замков врезных с ручкой для входных дверей (видео)

Современный замок оснащен не только пружиной, защелкой и другими известными элементами, это может устройство с секретной картой владельца и т.д. Потому выбор велик, вопрос возможностей и приоритетов.

Удачного выбора и крепких замков!

Чтобы дверь надежно закрывалась и никто не смог проникнуть в помещение, устанавливается дверной замок, устройство, специально предназначенное для закрытия дверей. Замками оборудуются входные и иногда межкомнатные двери. Согласно функциональному предназначению выполняется изготовление различных систем дверных замков.

Схема устройства врезного дверного замка.

Виды и характеристики типоразмеров цилиндра замка

1. Длина цилиндра

Длина цилиндра играет решающую роль при его установке на дверной замок. Обычно длина цилиндра указывается в миллиметрах и измеряется от центра фиксатора до конца цилиндра. Длина цилиндра должна соответствовать толщине двери, чтобы он плотно встал и не допускал игру при использовании ключа.

2. Диаметр цилиндра

Диаметр цилиндра также является важным параметром, который нужно учитывать при выборе цилиндра замка. Обычно диаметр цилиндров замков составляет 16, 17, 18 или 22 мм. Диаметр цилиндра должен соответствовать отверстию в двери и замке, чтобы цилиндр можно было легко установить и использовать.

3. Ширина задней части цилиндра

Ширина задней части цилиндра влияет на его совместимость с дверью и фурнитурой. Ширина задней части может варьироваться в зависимости от модели цилиндра и производителя. При выборе цилиндра необходимо учитывать ширину задней части, чтобы он правильно устанавливался и не конфликтовал с фурнитурой двери.

4. Противозагрузочная защита

Противозагрузочная защита – это особенность цилиндра, которая обеспечивает защиту от методов взлома, таких как бампинг, взлом отмычками и другие. Цилиндры с противозагрузочной защитой имеют дополнительные элементы и механизмы, которые затрудняют или делают невозможными попытки нелегального открытия замка.

5. Уровень безопасности и сертификация

При выборе цилиндра замка также стоит обратить внимание на его уровень безопасности и соответствующую сертификацию. Варианты цилиндров с разными уровнями безопасности могут предлагать различные степени защиты от взлома. Например, некоторые цилиндры могут иметь сертификацию высокого уровня, такую как EN 1303 или SKG, что гарантирует их соответствие определенным стандартам безопасности

Например, некоторые цилиндры могут иметь сертификацию высокого уровня, такую как EN 1303 или SKG, что гарантирует их соответствие определенным стандартам безопасности.

В заключение, выбор типоразмера цилиндра замка является важным этапом при покупке и установке замковой системы. Знание видов и характеристик типоразмеров цилиндра замка помогает определиться с подходящим вариантом, который будет соответствовать требованиям двери и безопасности.

Как правильно поставить замок во входную дверь

Прежде чем купить замок и пригласить специалиста, чтобы он помог его врезать, можно самостоятельно разобраться во всех тонкостях такой установки. При наличии небольших навыков можно это сделать всего за пару часов.

Из инструментов понадобятся:

• болгарка;
• ножовка по металлу;
• дрель;
• саморезы, уголки, линейка;
• замок.

Начинаются все работы с демонтажа старого замочного механизма, после чего можно приступить к установке нового.

Правильно поставить замок во входную дверь вполне можно самостоятельно, главное — подготовить инструменты и тщательно ознакомиться с нюансами этого процесса

Вначале нужно приложить замок к двери и перенести все его размеры. Делать это лучше всего мелом или специальным маркером. После этого можно начинать сверлить отверстие.

Отверстия для ригелей нужно делать с особой точностью и тщательностью. Как правило, это делается с помощью дрели и болгарки.

Когда замок окажется в сделанной нише, необходимо его там прочно зафиксировать на планки и к двери саморезами. После чего можно установить верхнюю закрывающую планку, скрывающую замок от посторонних глаз.

После установки замка нужно обязательно проверить его работу. Ключ должен проворачиваться плавно и легко, а дверь должна быть прочно закрыта.

Конструктивные особенности популярных замков, используемых во входных дверях

Каждый из типов запирающих устройств, перечисленных выше, отличается внутренним строением и принципом работы. Наиболее часто используемые запирающие устройства состоят из следующих конструктивных элементов:

1. Сувальдные – самые надёжные механизмы, часто устанавливаемые даже во взломостойких сейфах.

• Главные элементы данного замка – стальные пластины – сувальды, кромки которых обрабатываются по форме бородки ключа.
• Пружины, соединяющие все сувальды в единую конструкцию.
• Штанга – плоский язычок, который располагается внутри ригеля и приводится в движение при определённом расположении каждой сувальды. Координаты расположения пластин являются кодовым алгоритмом для разблокировки замка.

Штанга сувальдного механизма

Отверстия для ключа, выполненное в форме широкой плоской щели. В личинку можно вставить практически любой ключ с аналогичной формой бородки-бабочки, но провернуть изделие без совпадения каждой проточки с сувальдами невозможно.

Скважина сувальдного замка

1. Цилиндровые, или роторные запирающие механизмы – отличаются простотой при эксплуатации и относительно невысокой розничной стоимостью. В основе конструкции лежат следующие элементы:

Стальной цилиндр.

Цилиндр личинки

• Поворотный язычок с зацепом, приводящий в движение засов внутри ригеля.
• Пружинные штифты, предназначенные для изменения положения при установке ключа.

Штифты цилиндрового запирающего устройства

• Ответные проточки на внутренней поверхности личинки, при совпадении пружинных штифтов с которыми, обеспечивается поворот замка и движение язычка.
• Как правило, такие замки бывают со сквозной скважиной, либо с односторонней щелью для ключа. В таких случаях, с интерьерной стороны, устанавливается вороток – стационарный ключ, который приводится в движение пальцами рук.

Вороток

При выполнении дубликата таких ключей, следует заранее сохранить один оригинал, изготовленный на заводе. Бородка должна содержать точное количество проточек того же габарита, что и изделие, поставляемое вместе с личинкой.

Бородка ключа роторного замка

1. Кодовые замки – часто устанавливаются в гостиницах, офисах или в подъездах. Состоят из следующих элементов:

• Набор механических кнопок, либо электронное табло с сенсорами.
• Система зацепов и пружин, которая приводит в движение засов ригеля при наборе правильной комбинации.

Внутренняя щеколда

Щеколда с оборотной стороны замка, для возможности перепрограммирования, при необходимости замены секретной комбинации.

Механическое кодовое устройство

Большинство замков являются энергонезависимыми. Однако, кодовые устройства с электронным дисплеем, требуют установки элементов питания, как правило, пальчиковых батареек. При эксплуатации такого замка, следует вовремя заменить источники энергоснабжения, либо выбирать комбинированные конструкции, которые также можно открыть при помощи стандартного ключа.

Электронное кодовое устройство

Как определить совместимость цилиндра с дверью?

При выборе цилиндра замка важно учесть его совместимость с дверью. Для этого необходимо определить несколько параметров. В первую очередь, нужно узнать толщину двери

Большинство цилиндров предназначены для дверей толщиной от 35 до 45 мм. Однако, существуют и изделия для толще или тоньших дверей, поэтому необходимо подобрать цилиндр, соответствующий конкретной толщине

В первую очередь, нужно узнать толщину двери. Большинство цилиндров предназначены для дверей толщиной от 35 до 45 мм. Однако, существуют и изделия для толще или тоньших дверей, поэтому необходимо подобрать цилиндр, соответствующий конкретной толщине.

Также важно учесть тип замка на двери. Различают два основных типа замков: врезной и накладной. Для врезных замков необходимо выбрать цилиндр с врезным механизмом, а для накладных замков – цилиндр с налагающимся механизмом

Учтите, что тип замка влияет также на длину цилиндра, поэтому выбирайте правильную длину в зависимости от типа замка

Для врезных замков необходимо выбрать цилиндр с врезным механизмом, а для накладных замков – цилиндр с налагающимся механизмом. Учтите, что тип замка влияет также на длину цилиндра, поэтому выбирайте правильную длину в зависимости от типа замка.

Еще одним важным параметром при выборе цилиндра является его диаметр. Стандартные цилиндры имеют диаметр 60 или 70 мм. Определите диаметр отверстия в двери и выберите цилиндр с соответствующим диаметром.

Наконец, учитывайте необходимость использования дополнительных элементов, таких как ригель, калибратор или декоративные накладки. Проверьте, подходят ли они к выбранному цилиндру.

Не забывайте, что правильное определение совместимости цилиндра с дверью – тонкий и важный момент, от которого зависит надежность и безопасность замка. При возникновении сомнений лучше проконсультироваться с профессионалами или обратиться в специализированный магазин.

Виды современных механизмов

Чем больше развиваются технологии и улучшается качество жизни, тем больше способов защиты требуется. Повышение спроса привело к предложению огромного количества замков, при одном виде которых не растеряется, наверное, только мастер по работе с ключами или самими запорными устройствами.

Изделия делятся по степени защиты, методу установки, разновидности личинки, а также металлического сырья. Это позволило создать ряд продукции, среди которого можно выбрать засовы на все случаи жизни, под любой карман, с возможностью самостоятельного монтажа, ремонта.

Среди прочих выпускают еще навесные замки, но использование таковых уже сейчас ограничивается сараями, кладовыми, легкими постройками технического назначения.

Типы замков по способу установки

Потребители могут выбрать один из трёх базовых вариантов установки запирающего элемента для своих входных дверей:

Встроенный замок – устанавливается на этапе производства дверного полотна, не подлежит съёму, ремонту или диагностике без снятия стальных листов и бронепластин.

Считается одним из самых надёжных механизмов, так как при установке используются кондукторы, а сам замок поставляется в составе партии, проверенным поставщиком, на основе долгосрочного контракта с заводом.

Встроенный замок

Врезной замок – механизм, который встраивается в дверные полотна с применением специального режущего инструмента. Ригель, личинка или сувальдные пластины вставляются в тело полотна после прорезки металла, после чего фиксируются таким образом, что на поверхности изделия не остаётся съёмных деталей, которые мешают нормальной эксплуатации двери.

Врезной замок

Накладной замок – самая простая конструкция, которая монтируется на любом этапе эксплуатации входной двери. Отличается простотой установки, но не отвечает требованиям по безопасности собственника помещения.

Накладной замок

Лучшим вариантом является приобретение дверного плотна в полном комплекте с коробкой, петлевыми подвесами и замками, так как такие изделия монтируются единовременно на заводе и отвечают всем требованиям по надёжности, долговечности и повышенной безопасности.

Классификация: виды ключей для замков

Самые распространенные – это английские ключи. Но надежность у них невысокая. У английского замка ключ плоский, имеющий бугорные нарезы на одном ребре и продольную ямочку. Нарезы при этом упираются в маленькие штифты в замке, а потом утапливают их на некоторую глубину.

Нельзя назвать надежными и крестовые ключи. Только секретов на болванке такого ключа больше. В английских замках только снизу пины в личинке. А вот в крестовом замке они имеются с четырех сторон. Такие ключи имеют четыре грани, напоминают они, если посмотреть на чертеж, отвертку. Потому сделать отмычку и открыть такой замок взломщику не трудно.

Что такое финские ключи:

• Это половинка круглого стержня, который обрезан поперек, с неглубокими проточенными пазами;
• Этот тип замков-ключей вскрыть тоже не трудно;
• На прочном железном стержне можно повторит форму ключа без секретов, и даже новичок-взломщик своими руками сделает такую отмычку.

Самые надежные ключи – сувальдные и перфорированные. На перфорированные ключи наносят небольшие ямки, выемки, дырочки. Есть даже ключи с магнитными вставками и плавающим пином. Взломать такую систему сложно, особенно если цилиндр замка защищен специальной скобой, а в комплекте идут перфорированные ключи с секретной картой хозяина.

Устройство врезных и встроенных замков

Такие механизмы, чаще всего, используются при комплектации входных дверей на заводах. Изделия отличаются наличием поворотного рычага, который приводит в движение пружинный механизм и открывающийся язычок. Даже если замок не заперт, дверь надёжно зафиксирована в притворе. Особенности конструкции врезных или встроенных замков:

• Каждое изделие оснащается ручкой.
• Все замки комплектуются запирающим роторным, сувальдным или другим механизмом.
• Для установки изделия требуется разметка полотна с торцевой, фасадной и интерьерной частей полотна.

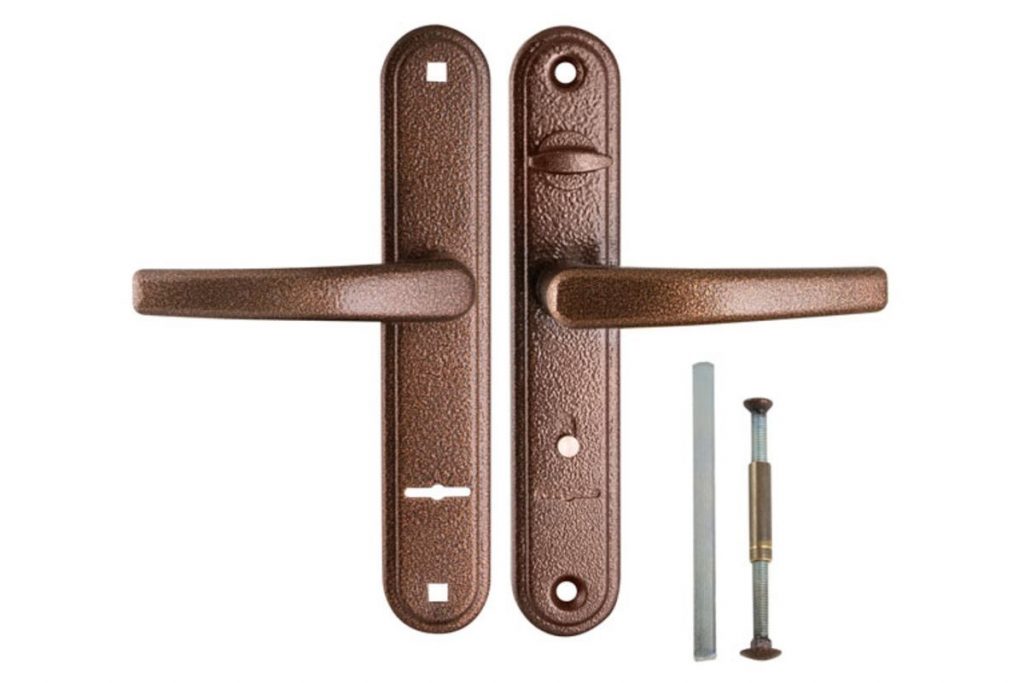

Ручка запирающего механизма

• При монтаже необходимо вырезать часть каркаса, а также само полотно с внутренней и внешней панелей двери.
• Все встроенные замки комплектуются декоративными накладками, маскирующими место установки.
• При повороте ключа, приводятся в движение запирающие стальные трубчатые ригели, которые надёжно блокируют дверь не только в местах расположения механизма, но также по всему периметру полотна.
• В отличие от накладных изделий, отличаются повышенной надёжностью и взломостойкостью.

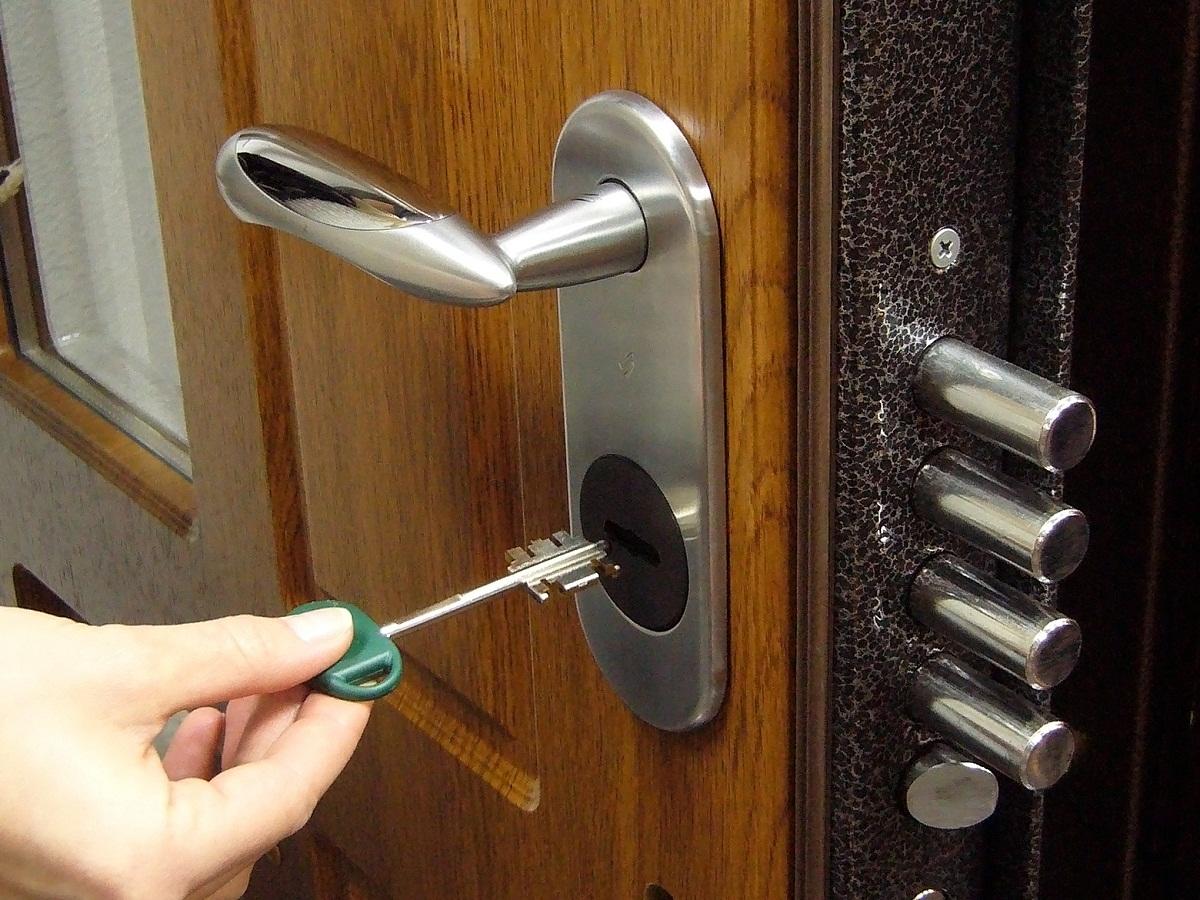

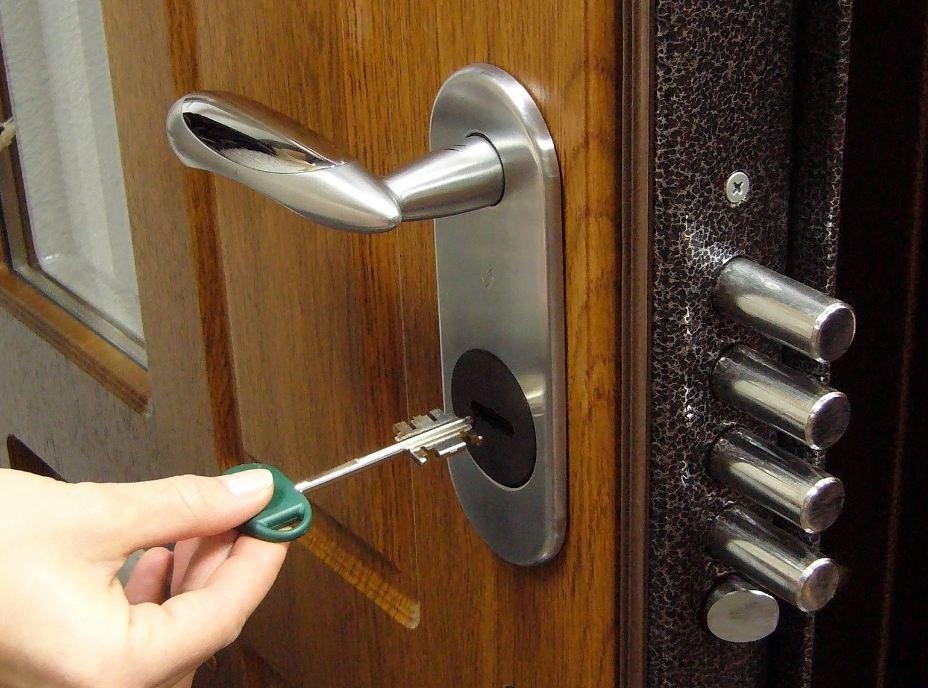

Взломостойкий механизм

Качественные врезные или встроенные замки закрываются на ключи, бородка которых имеет множество уступов, образованных при лазерных порточках. Это значительно усложняет работу злоумышленников, так как подобрать дубликат практически невозможно. Наиболее популярными и надёжными считываются изделия израильского, немецкого и американское производства.

Как устроена цилиндровая система?

Подобная конструкция аналогично другим может являться:

• врезной;
• накладной.

Схема дверного замка-защелки.

Тайный механизм спрятан в личинке, установленной по центру замка. Подобная система имеет несколько подвидов:

• односторонний;
• двусторонний.

Односторонняя система может открываться ключом, причем только с конкретной стороны, другая снабжена двумя цилиндрами. Этот замок нельзя открыть изнутри, не имея ключа.

Чтобы запереть здание цилиндрическим устройством, требуется выполнить несколько конкретных действий.

Одна из деталей цилиндра всегда имеет свободное вращение, если подходит вставленный ключ. Корпус у подобной конструкции всегда неподвижен. Исполнительным механизмом являются штифты, именно их и начинает поднимать ключ. За счет положения штифтов проводится регулирование работы устройства. Чтобы произошло открывание механизма, должны совпасть все шифрующие детали.

Классификация секреток для замков

Одной из основных деталей любого замка является личинка с поворотным механизмом, которая обеспечивает блокировку язычка в ригеле и препятствует свободному открыванию двери.

Такой элемент называется секреткой и является уникальным, так как ни одна компания в мире не изготавливает двух идентичных механизмов, применяя сложную систему случайных кодировок. Все секретки, используемые в современных запирающих механизмах, подразделяются на следующие базовые типы:

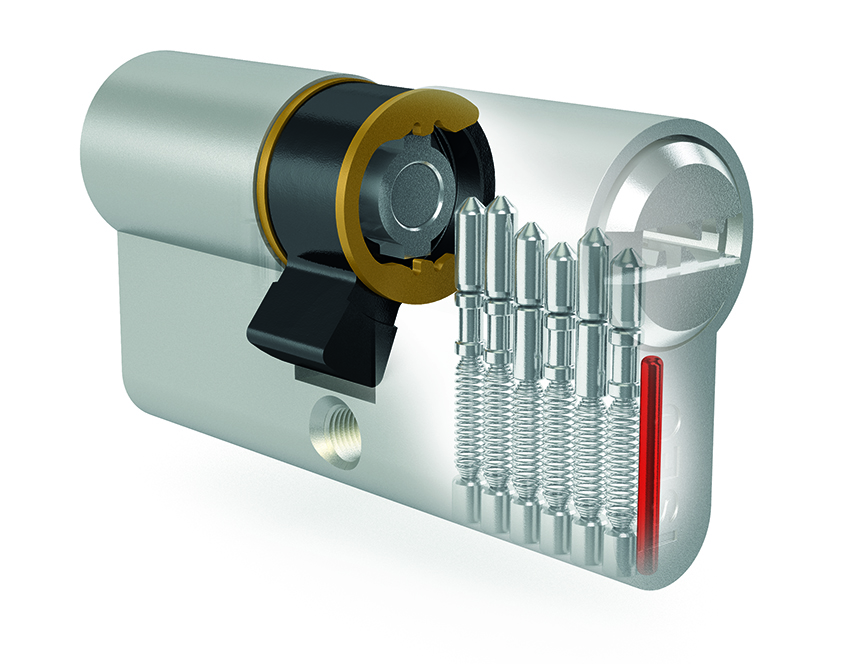

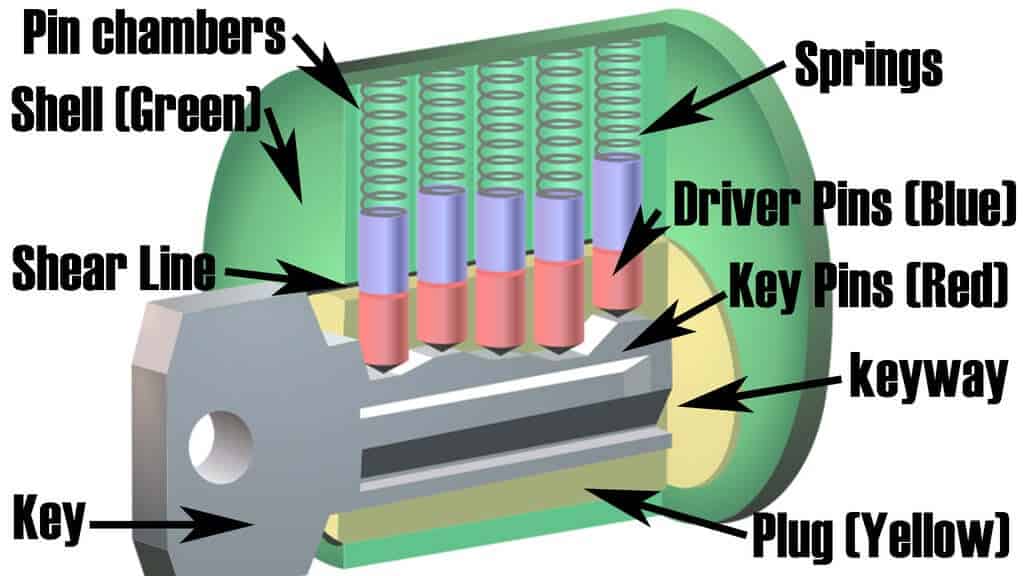

Цилиндровые или роторные секретки. Представляют собой стальной цилиндр с внутренней проточкой, по граням которой устраиваются штифты на миниатюрных пружинах. В положении покоя, все детали находятся на одинаковом расстоянии друг от друга.

При вставленном ключе, каждый из штифтов повторяет форму проточки на бородке, что обеспечивает разблокировку поворотного механизма.

Цилиндровая секретка

Сувальдные замки – более сложные механизмы, состоящие из множества плотно уложенных друг по отношению к другу стальных пластин из высокопрочной, стали. Ключ плоской формы имеет форму бабочки с многоступенчатой проточкой боковых граней.

При установке клича в скважину и его повороте, каждая сувальда приводится в движение, поворачиваясь под определённым углом до тех пор, пока не достигнет нужного положения.

Сувальды

Ригельные замки – в названии механизма уже объясняется принцип их работы – с внутренней стороны, такой замок открывается путём отжатия стержневых блокирующих ригелей-защёлок.

Ключ ригельного замка

С фасадной плоскости двери, пружинный механизм приводится в движение при установке ключа сквозь скважину с пружинными штифтами. Рычажный механизм с зацепами обеспечивает свободу перемещения ригелей, что способствует открыванию двери.

Ригельный замок

Дисковые – менее популярные замки, в основе конструкции которых присутствуют плоские металлические диски. Ключ представляет собой стержневой элемент с несколькими проточками на самом торце.

Ключ дискового замка

При установке ключа в скважину и повороте, каждый диск сдвигается на определённое количество градусов, до достижения кодировочной схемы, которая открывает язычок запирающего устройства.

Дисковый замок

Крестообразные замки – широко применялись в советское время. Их другое название – «гаражные». Ригель отодвигается в теле врезной конструкции при установке в неё ключа с его последующим поворотом. Форма запирающего элемента на срезе представляет собой равносторонний крест.

Такие замки считаются одними из самых небезопасных, так как опытный взломщик может открыть их при помощи обычной отвёртки.

Крестообразный замок

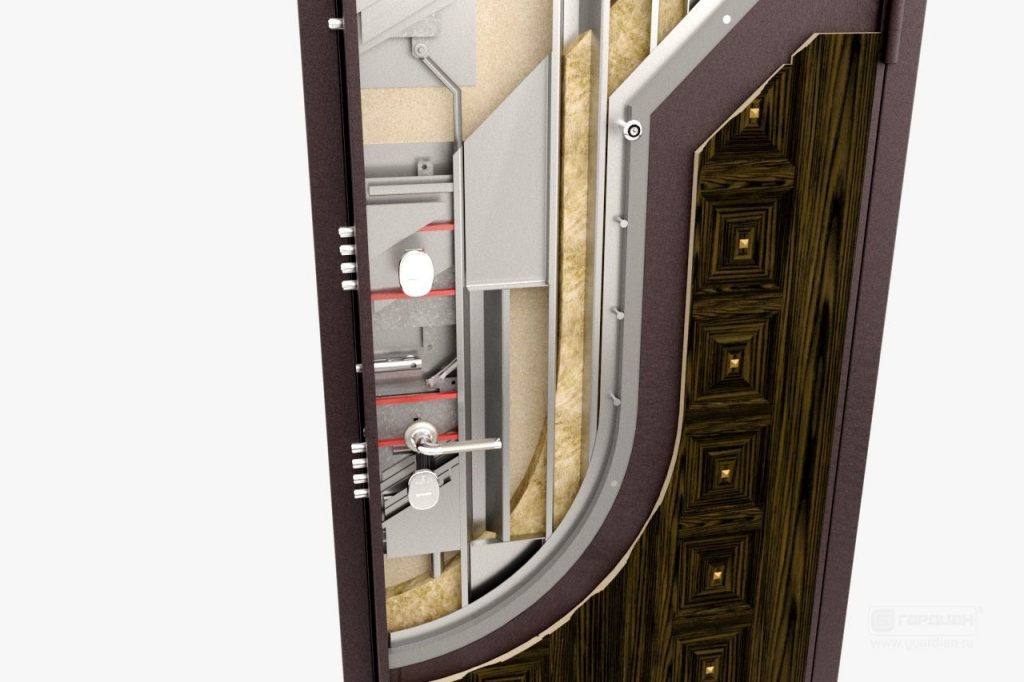

Некоторые современные металлические входные двери из числа повышенной ценовой категории оснащаются сразу несколькими замками, а также комбинированными запирающими устройствами. Такие механизмы одновременно снабжаются двумя личинками, каждая из которых имеет свой ключ.

Комбинированный замок

Чаще всего, сувальдный механизм запирает полотно с помощью разнонаправленных ригелей, после чего, второй замок надёжно блокирует отверстие для ключа в конструкции первого механизма. Открыть такие замки без разрушения конструкции или оригинального ключа практически невозможно.

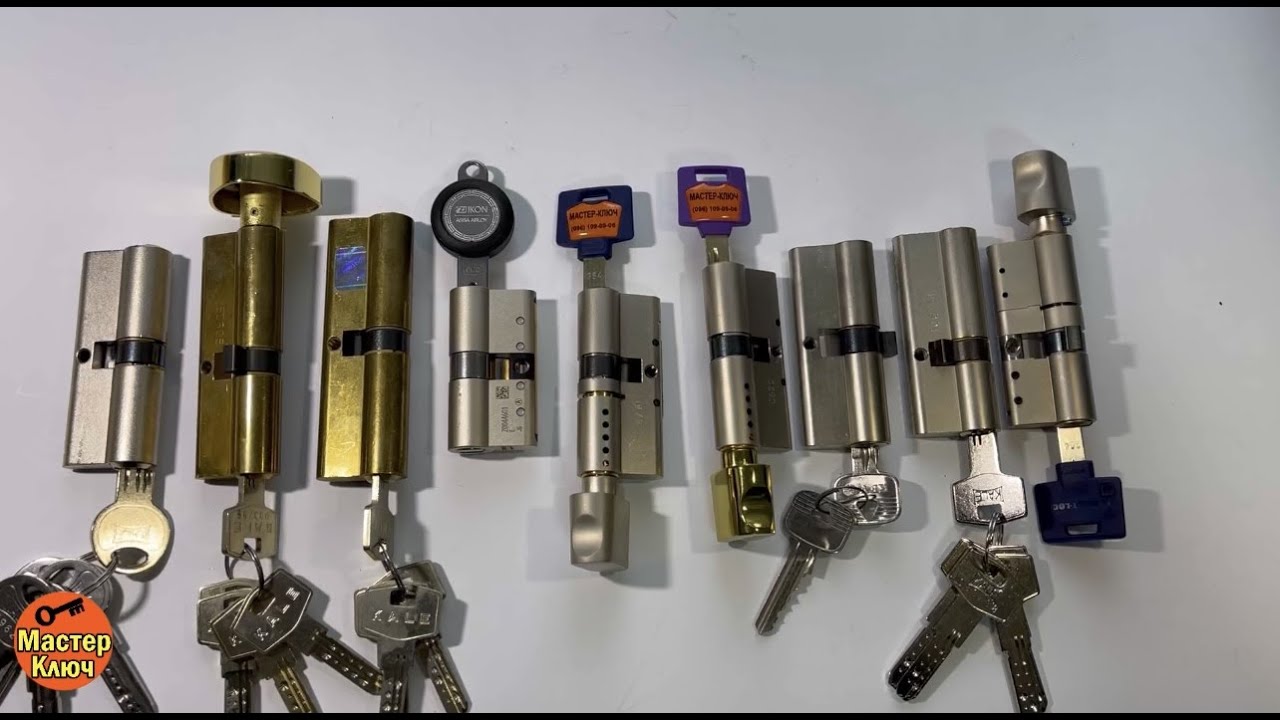

Какие цилиндровые механизмы бывают ?

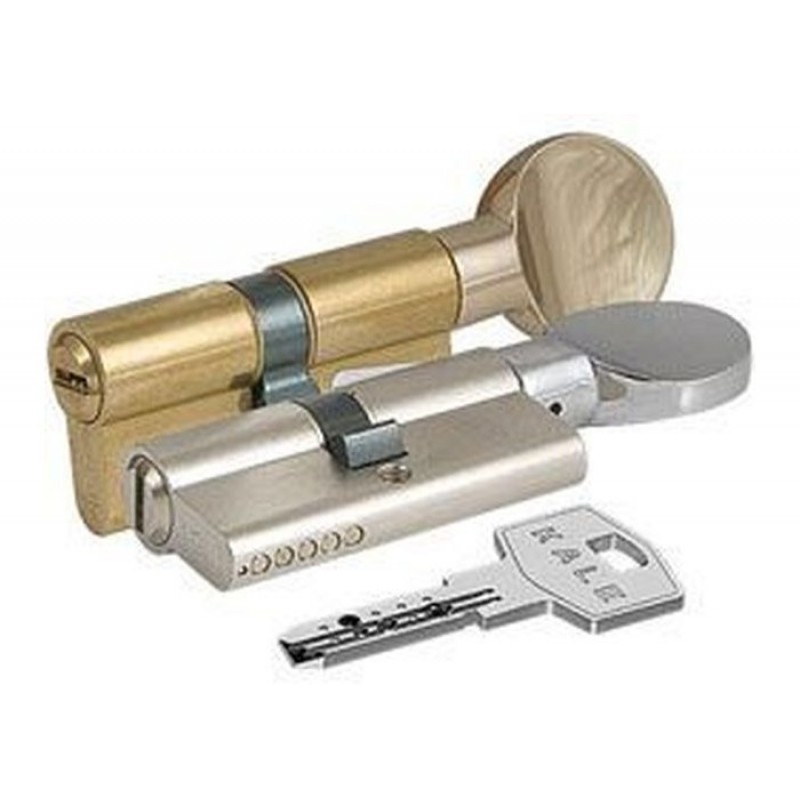

В основном разделяют цилиндровые механизмы для врезного замка ключ-ключ, когда с обоих сторон сердцевина открывается только ключем. И ключ-тумблер когда сердцевина открывается снаружи ключем а с другой тумблером

Плюсы и минусы ключ-ключ

• + вставив ключ изнутри, снаружи сердцевина замка не откроется другим ключем.
• — неудобно закрываться

Плюсы и минусы ключ-тумблер

• удобное открывание — закрывание изнутри с помощью поворотника
• нельзя закрыться изнутри так чтобы не открыли замок снаружи другим ключем
• недорогие сердцевины открываются отмычкой скороход

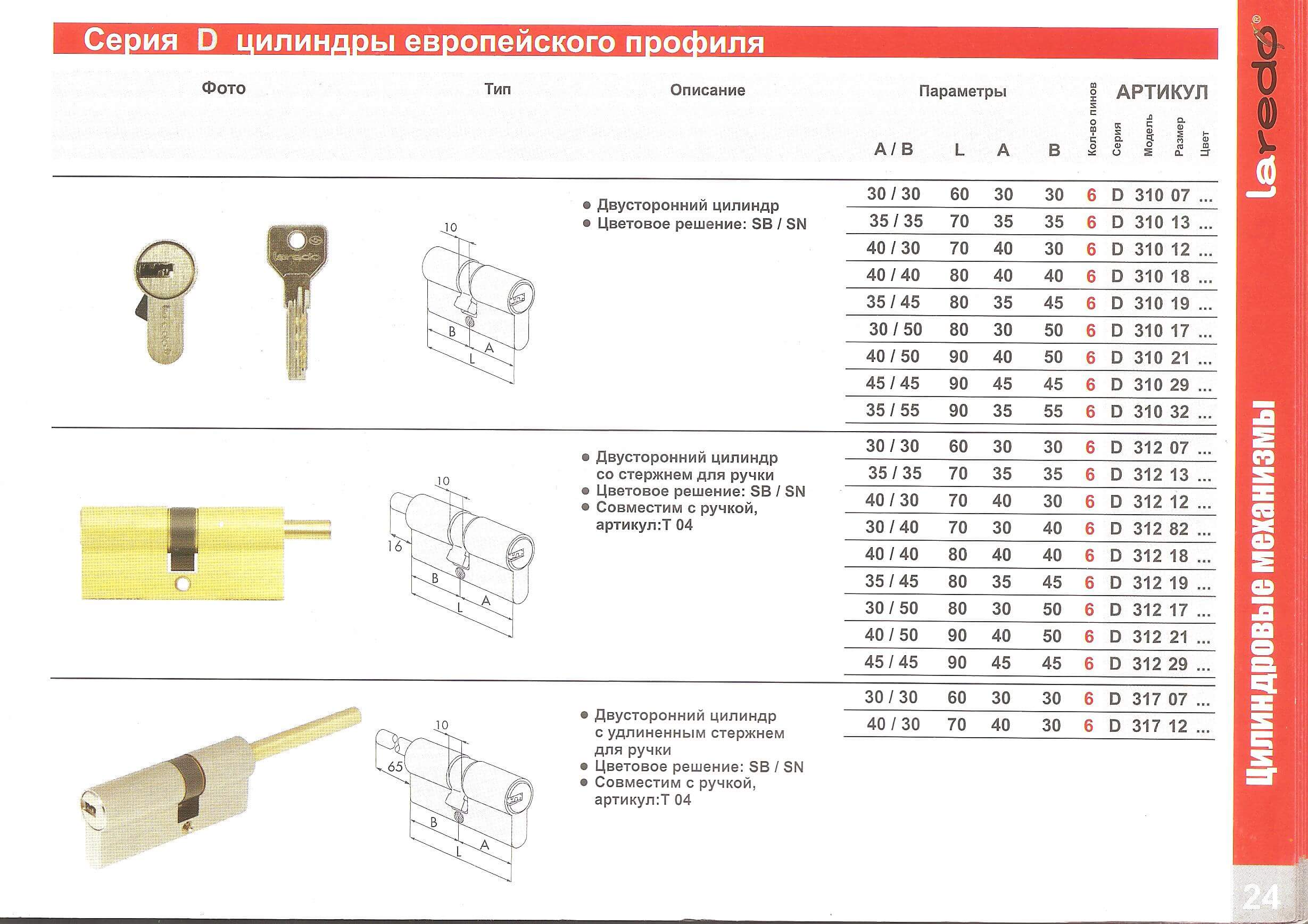

Вот возможные размеры сердцевины. Они указаны в таблице. Где А — общий размер цилиндра замка, В — размер внутренней части цилиндра, С- размер наружной части цилиндра.

Как выбрать размер цилиндра который подойдет к вашему замку ?

1) вытащить старый цилиндр и померять его размер линейкой, от одного края цилиндра до центра винта, от второго края цилиндра до центра винта, В и С размеры . общий размер А= В+С

2) вымерять размеры по параметрам

Если же нет возможности вытащить цилиндр замка то давайте будем мерять .

Важно отметить что цилиндровые механизмы накрываются или декоративной или броненакладкой: мы будем рассматривать каждый вариант отдельно

Первый вариант когда на цилиндре ручки на планке или декоративные накладки

Их обычная высота 10 мм снаружи и 10 мм внутри. Запомним! Теперь померяем линейкой толщину дверного полотна в месте врезки замка. На фото ниже это 7 см = 70 мм. и утолщение снаружи 2см (20 мм)(это может быть металл или деревянная МДФ карточка наружная)

Теперь мы получаем что дверь имеет толщину полотна 70мм, утолщение снаружи 20 мм, и две декоративные накладки снаружи и внутри по 10 мм. Размер цилиндрового механизмы вычисляется от центра дверного полотна где будет врезан замок. Давайте размелим 70 мм пополам.Изнутри 10 мм накладка на цилиндр + 35 мм до центра замка = 45 ммСнаружи 10 мм накладка на цилиндр + 20 мм утолщение + 35 мм до центра замка = 65 мм

Идеально подойдет цилиндровый механизм с размером 45/65 мм (общий размер 110 мм)

Давайте рассмотри вариант 2, когда используется накладная броненакладка на лист металла

Будем рассматривать ту же самую дверь Но теперь снаружи будет накладная броненакладка, В нее входит цилиндр максимум на 8 мм , а ее общая высота (толщина) 12 мм.

Для нас Важно число 8 мм

Личины и их виды

Классифицируют личины для дверных замков по нескольким критериям. Классификация по уровню секретности основана на числе комбинаций, которые возможны для данного механизма:

• при низком уровне комбинаций бывает от 100 до 10000;
• средние по секретности сердцевины обладают повышенной прочностью, сложным механизмом и количеством комбинаций от 5000 до 50000;
• высшая степень секретности присваивается запирающим механизмам, изготовленным из прочных материалов, качество которых не вызывает опасений, с высокой точностью сборки и числом комбинаций от 100000.

Для входной двери подойдет замок среднего уровня секретности.

Также можно разделить замки на два вида по месту расположения: врезные или накладные. Первая разновидность более надежна, к тому же может устанавливаться как нижний и как верхний запирающий механизм.

Личина замка бывает также нескольких видов:

• цилиндровая;
• крестообразная;
• дисковая;
• штифтовая;
• особо сложная.

От типа установленного замка будет зависеть необходимый тип новой сердцевины.

Цилиндровые личины

Цилиндровые механизмы производят в соответствии с двумя стандартами — RIM и DIM. Последний довольно распространен. Чтобы открыть такие замки, нужен специальный ключ с зубцами разной формы и длины.

Цилиндровые личины взаимозаменяемы. Чтобы сделать правильный выбор, достаточно знать толщину дверного полотна или демонтировать старую сердцевину и с ней отправиться в магазин. Для крепления новой детали понадобится крестообразная отвертка. Сердцевина должна точно вставать на место старой, чтобы механизм в процессе эксплуатации не стал заклинивать.

Дисковые личины

В дисковых механизмах расположены движущиеся диски, которые отпирают задвижку. Ключи для такого типа личин имеют круглый штифт с высеченными на нем несколькими отверстиями.

Крестообразные, штифтовые личины и цилиндры повышенной секретности

Крестообразные личины не самые надежные — можно открыть с помощью отвертки. При попадании ключа внутрь механизма, пины внутри перемещаются и занимают положение по четырем сторонам, образуя крест.

Замена внутренней части займет много времени. Рекомендуется менять весь замок целиком.

https://youtube.com/watch?v=aENFhWGZNwU

Штифтовые также не отличаются надежностью. Их легко выбить или высверлить при взломе. К таким сердцевинам производятся два вида ключей: перфорированный (более надежный), совершенно бесполезный — английский.

С повышением требований к защитным свойства запирающих механизмов выпускается все больше замков с повышенными секретными свойства. Такие личины могут иметь броневставки от высверливания, пины, выполненные из тугоплавких металлов, титановый корпус и более миллиона комбинаций в запасе.

Личина с вертушкой

Устройства с вертушками на внутренней стороне очень удобные. Пружинки в них становятся так, что при любом положении вертушки можно вставить ключ и открыть дверь.

Механизм дверного замка: замок со штифтом

Большинство наружных дверных ручек имеют штифтовый цилиндр замка, поэтому давайте посмотрим, как работают эти замки.

Штифтовой тумблерный замок состоит из 6 основных компонентов.

Эти компоненты:

1. Корпус замка: Внешняя оболочка замка, содержащая остальные функциональные компоненты замка.
2. Розетка: Небольшой цилиндр вращается внутри корпуса при использовании правильного ключа.
3. Линия сдвига: Физический зазор между вилкой и корпусом.
4. Ключевые контакты: Нижние штифты обрезаны на разную высоту, чтобы соответствовать вырезам на ключе.
5. Пины драйвера: Держите замок закрытым, заблокировав линию сдвига.
6. Источники: Используется, чтобы вставить штифты в штекер замка и помочь прочитать ключ.

Итак, мы разобрались с компонентами, но как работает замок?

Как показано на анимации ниже, когда правильный ключ вставляется в заглушку, он поднимает зазор между ключом и направляющими штифтами до линии сдвига, то есть зазора между заглушкой и корпусом.

Когда зазор между штифтами и линией сдвига сливаются, больше нет препятствий для линии сдвига, и заглушка может вращаться.

Заключение

Вам не нужно быть слесарем, чтобы разбираться в деталях дверных замков. Домовладельцам необходимо знать, как работают их замки, чтобы при необходимости они могли их отремонтировать и при необходимости обратиться к профессионалам.

Первое, что вы заметите в своем дверном замке, это то, что он состоит из трех основных частей: защелки, ответной планки и засова. Эти элементы работают вместе, чтобы защитить ваш дом от злоумышленников, гарантируя, что двери останутся закрытыми, как и должно быть!

Надеюсь, эта статья помогла вам понять различные механизмы запирания, используемые в дверных замках

Важно знать, какой тип замка использовать для вашего дома или бизнеса, потому что это повлияет не только на безопасность, но и на удобство и эстетику вашего здания

И в заключение

Выбор замка — задача, требующая индивидуального подхода в каждом отдельном случае. Цилиндровый механизм для замка популярен среди покупателей уже не один десяток лет, а широкая разновидность позволяет использовать как в обычных межкомнатных дверях, служащих только разграничительным барьером, так и для входных дверей, обеспечивая им максимальный уровень защиты.

Как подобрать размер цилиндра? Как установить цилиндр в дверной замок?

Нет ничего проще! Вам нужно выполнить всего ТРИ действия!

• ПОДОБРАТЬ РАЗМЕР ЦИЛИНДРА (ЛИЧИНКИ) ДЛЯ ВАШЕЙ ДВЕРИ
• КУПИТЬ ЦИЛИНДР
• УСТАНОВИТЬ ЦИЛИНДР

Пожалуйста
, во избежание
недоразумений и получения более подробной информации об услугах, а так
же наличии, перед визитом позвоните нам по телефону.

Как правильно выбрать размер цилиндра (личинки)?

Вам необходимо подобрать размеры A
, B
, C
для Вашей двери, которые показаны на рисунке. Возьмите линейку и приложите ее к торцу своей двери. В любой двери цилиндр крепится всего на один болт. Отверстие для этого болта располагается с торца двери. На рисунке это круговое отверстие расположено по центру цилиндра между размерами B
и С
. Чаще всего в торце двери это отверстие располагается по середине. В этом случае Ваши размеры B
и C
будут одинаковы. Если же у Вашей двери отверстие смещено, то размеру B будет соответствовать расстоянию от внешней стороны двери до отверстия, а размеру C
будет соответствовать расстояние от внутренней стороны двери до отверстия. При замере учитывайте размер самого отверстия. Нет ничего страшного, если Вы в своих замерах ошибетесь на 2-3 мм. Главное, чтобы цилиндр слишком не выпирал из двери, и чтобы цилиндр значительно не уходил вглубь двери. Эту несложную процедуру может проделать любой.

Цилиндр может отрываться ключом с двух сторон, а может открываться с одной стороны ключом, а с другой ручкой открывания цилиндра (вертушком). Таким образом цилиндр может быть ключ-ключ или ключ-вертушок.

Не забывайте, что Ваша дверь будет выглядеть лучше, если цвет цилиндра будет подходить к цвету фурнитуры Вашей двери. Все наши цилиндры продаются в двух цветах: золото и хром.

Как установить цилиндр?

Достаньте личинку из Вашей двери, в большинстве дверных замков используется цилиндр с поворотным кулачком. Выверните болт с торца двери, на котором крепится сам цилиндр. Поверните ключ или вертушок цилиндра настолько, чтобы повортный кулачок совпал с профмлем личинки и не машал свободному ходу цилиндра. Достаньте старый цилиндр. Вставьте новый цилиндр в штатное место в замке. Для этого всавьте ключ в цилиндр и поверните ключ так, чтобы флажок запирания цилиндра (рис.3) не мешал свободному ходу цилиндра в замке (рис.4) Если у вас цилиндр с вертушком, то вставляйте цилиндр с внутренней стороны двери. Болт крепления цилиндра должен закручиваться легко и свободно! Если болт закручивается с затруднением, не применяйте усилие, в этом случае Ваш цилиндр стоит со смещением и цилиндр закручивается не по резьбе.
