Размеры, применяющиеся при проектировании и в строительстве

Самые известные высотки

Давайте рассмотрим несколько примеров известных высотных зданий и их этажности:

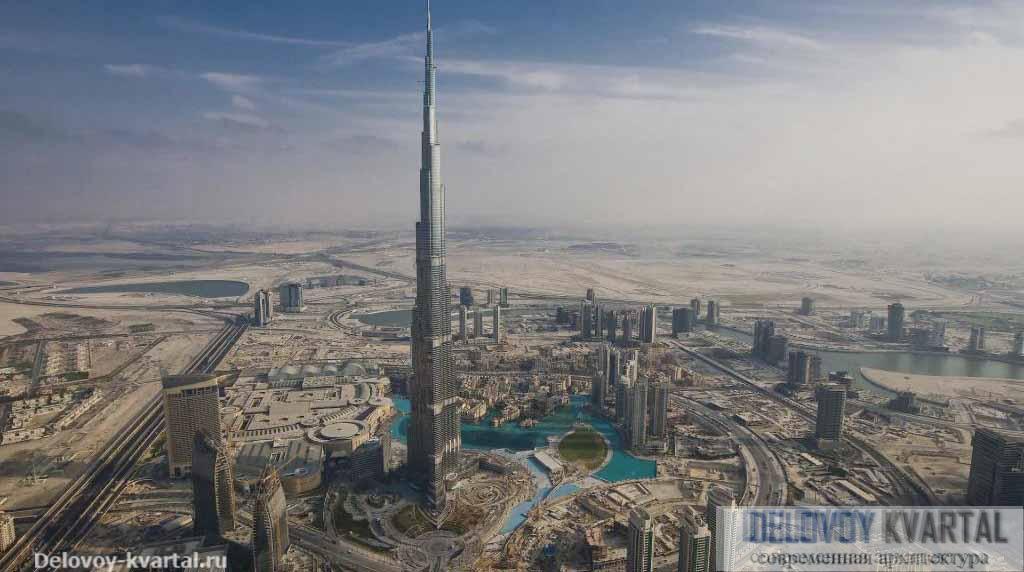

Бурдж Халифа, Дубай: Это самое высокое здание в мире, высотой около 828 метров. Оно состоит из 163 этажей, включая наземные этажи и пять подземных уровней.

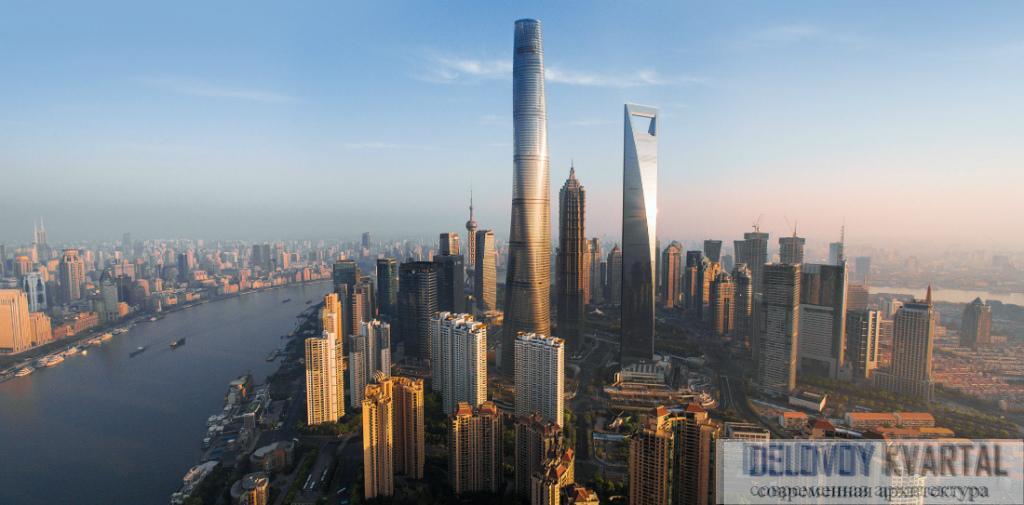

Шанхайская башня, Шанхай: Это одна из самых высоких башен в мире, высотой около 632 метров. Она состоит из 128 этажей, включая наземные и подземные.

Петринская башня, Прага: Это одно из знаковых сооружений Праги, высотой около 60 метров. Оно состоит из 299 ступеней, но оно не имеет этажей в традиционном смысле, так как внутреннее пространство используется в основном для просмотра города.

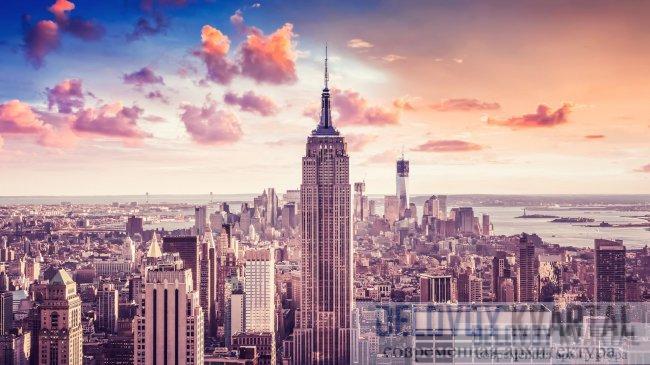

Эмпайр-стейт-билдинг, Нью-Йорк: Известный небоскреб в Манхэттене, высотой около 443 метров. Он состоит из 102 этажей, включая два этажа для обсерватории.

Токийская башня, Токио: Высотой около 333 метра, она состоит из 33 этажей. Это одно из самых известных туристических мест в Японии.

Преимущества и недостатки строительства высотных зданий

Преимущества:

• Максимальное использование пространства. Со строительством высотных зданий можно извлечь максимальную выгоду из ограниченного городского пространства;
• Престижность. Высотные здания являются символом мощи и статуса компании или города;
• Энергоэффективность. Благодаря использованию новых технологий строительства, высотные здания могут быть энергоэффективными и экологичными, что в свою очередь способствует снижению общего потребления энергии;
• Уникальность. Строительство высотных зданий требует от разработчиков творческого подхода и уникальных решений, что в свою очередь увеличивает привлекательность для потенциальных инвесторов.

Недостатки:

• Высокая стоимость строительства. Высотные здания требуют очень больших инвестиций, что является основным препятствием для многих инвесторов;
• Технические сложности. Строительство такого типа зданий требует особой технической изысканности, что может привести к задержкам в сроках, дополнительной стоимости и риску потери инвестиций;
• Проблемы эксплуатации. Строительство высотных зданий требует сложной системы эксплуатации и обслуживания, что в свою очередь может сказаться на их эффективности и стоимости;
• Опасность. Высотные здания подвергаются большей опасности от натуральных катаклизмов и несчастных случаев, что несет в себе дополнительный риск для жизни и здоровья людей.

В целом, строительство высотных зданий имеет амбивалентный характер и может приносить как пользу, так и вред. Правильно организованный процесс строительства позволяет извлечь максимальную выгоду из использования ограниченного пространства и создать престижный и уникальный объект. Однако, необходимо помнить, что строительство высотных зданий требует больших затрат и может быть связано с риском потери инвестиций, сложностями эксплуатации и возможными опасностями для людей.

Ограждения

Нормативные документы

Есть ли какие-то СНиП на ограждения лестниц и кровель?

1. Требования к ограждениям в жилых многоквартирных зданиях изложены в СНиП 31-01-2003.
2. На частные дома распространяется действие СНиП 31-02-2001.
3. Для производственных зданий актуален СНиП 31-03-2001.
4. Нормы при строительстве зданий общественного назначения описывает СНиП 31-05-2003.

Основные положения

• В многоквартирных домах высота перил в опасных местах должна быть равна или превышать 1200 мм. И марши, и площадки огораживаются перилами с поручнями. Конструкция ограждений – непрерывная, рассчитанная на горизонтальную нагрузку не менее 30 кгс/погонный метр.
• В одноквартирных жилых домах требования к прочности и конструкции перил те же, а вот высота может быть несколько меньше – 0,9 метра.

• Для производственных зданий нормативный документ указывает лишь минимальную высоту ограждений кровли – 0,6 метра. Если кровля окружена парапетом, 60 см – минимальная общая высота парапета и установленного на него ограждения.
• Требования к ограждениям в общественных зданиях те же, что и в одноквартирных домах – 0,9 метра при расчетной горизонтальной нагрузке не менее 0,3 кН/погонный метр. При этом по вопросу требований к конструктивному исполнению ограждений документ отсылает нас к ГОСТ 25772, содержащему описание стальных огораживающих конструкций для лестниц, балконов и крыш.

Ограждение лестницы в офисном здании.

Высота ограждения лестницы

Согласно пункту 1.3 ГОСТ 25772-83, 0,9 м от поверхности проступи.

Асашай “п. 4.3.4 СП 1.13130.2009. При высоте лестниц более 45 см следует предусматривать ограждения высотой не менее 1,2 м с перилами”.

Вырывать фрагменты текста из цельного пункта иногда бывает не очень корректно. Вот текст пункта целиком:

“4.3.4 Высота горизонтальных участков путей эвакуации в свету должна быть не менее 2 м, ширина горизонтальных участков путей эвакуации и пандусов должна быть не менее:

0,7 м – для проходов к одиночным рабочим местам,

1,0 м – во всех остальных случаях.

В любом случае эвакуационные пути должны быть такой ширины, чтобы с учетом их геометрии по ним можно было беспрепятственно пронести носилки с лежащим на них человеком.

В полу на путях эвакуации не допускаются перепады высот менее 45 см и выступы, за исключением порогов в дверных проемах. В местах перепада высот следует предусматривать лестницы с числом ступеней не менее трех или пандусы с уклоном не более 1:6.

При высоте лестниц более 45 см следует предусматривать ограждения высотой не менее 1,2 м с перилами.

На путях эвакуации не допускается устройство винтовых лестниц, лестниц полностью или частично криволинейных в плане, а также забежных и криволинейных ступеней, ступеней с различной шириной проступи и различной высоты в пределах марша лестницы и лестничной клетки”.

Вот теперь видно, что здесь имеются в виду лестницы на перепаде высот пола. К ограждениям лестничных маршей лестничных клеток это не имеет отношения.

Ну тогда в СП 1.13130.2009 нашел конкретные требования к зданиям некоторых классов функциональной пожарной опасности:

5.2.15. Поручни и ограждения в зданиях дошкольных учреждений должны отвечать следующим требованиям: высота ограждений лестниц, используемых детьми, должна быть не менее 1,2 м, а в дошкольных учреждениях для детей с нарушением умственного развития – 1,8 или 1,5 м при сплошном ограждении сеткой, в ограждении лестниц вертикальные элементы должны иметь просвет не более 0,1 м (горизонтальные членения в ограждениях не допускаются), высота ограждения крылец при подъеме на три и более ступеньки должна быть не менее 0,8 м.

5.4.20. Высота ограждений лестниц, балконов, лоджий, террас, кровли и в местах опасных перепадов должна быть не менее 1,2 м. Лестничные марши и площадки должны иметь ограждения с поручнями.Ограждения должны быть непрерывными, оборудоваться поручнями и быть рассчитаны на восприятие горизонтальных нагрузок не менее 0,3 кН/м.

8.2.1. Поручни и ограждения на этажах школ и учебных корпусов школ-интернатов, где расположены помещения для первых классов, должны отвечать следующим требованиям: высота ограждений лестниц, используемых детьми, должна быть не менее 1,2 м, в ограждении лестниц вертикальные элементы должны иметь просвет не более 0,1 м (горизонтальные членения в ограждениях не допускаются), высота ограждения крылец при подъеме на три и более ступеньки должна быть 0,8 м.

4.4.2 Лестницы 3-го типа следует выполнять из негорючих материалов и размещать у глухих (без световых проемов) частей стен класса пожарной опасности не ниже К1 с пределом огнестойкости не ниже REI(EI)30. Эти лестницы должны иметь площадки на уровне эвакуационных выходов, ограждения высотой не менее 1,2 м и располагаться на расстоянии не менее 1 м от плоскости оконных проемов.

9.6.7. По наружному периметру этажерок и площадок наружных установок, открытых проемов в перекрытиях, лестниц и площадок лестниц (в том числе площадок на колонных аппаратах) необходи- мо предусматривать ограждения высотой не менее 1 м.

Для остальных зданий обошлось общей фразой – Лестничные марши и площадки должны иметь ограждения с поручнями

Способы подготовки проектных данных

_______ На разбивочных чертежах показываются координаты проектных точек сооружения, а также углы и линии, определяющие положение этих точек относительно пунктов геодезической сети.

_______ В качестве проектных точек выбираются точки, определяющие положение главных осей сооружения.

_______ Существует три способа подготовки проектных данных:• графический,• графоаналитический,• аналитический.

_______ При графическом способе все проектные данные (координаты, углы, линии) определяются графически на генплане с помощью циркуля-измерителя, поперечного масштаба и транспортира. Точность полученных данных зависит от масштаба.

_______ К – графическая точность определения длины (принять 0,2 мм);_______М – знаменатель масштаба._______Например, для масштаба 1:1000 ошибка в определении длины линии (∆d) будет равна:

_______ Ошибка измерения угла примерно 0,1º = 6‘._______Способ простой, но точность его невелика.

_______ При графоаналитическом способе часть проектных данных определяется графически, а часть – аналитически. При этом внутренние габариты определяются точнее.

_______ При аналитическом способем все данные определяются аналитическим путем.

Координаты А и В определяются из результатов привязки.

_______ Необходимые данные для разбивочных работ (чертежей), определяются из решения обратных данных.

Принципы строительного процесса

Строительный процесс – это сложный и многоэтапный процесс, включающий в себя различные этапы, начиная от проектирования и заканчивая сдачей готового объекта в эксплуатацию. При выполнении строительных работ необходимо соблюдать определенные принципы, чтобы обеспечить безопасность, качество и эффективность строительного процесса.

1. Принцип юридической подоплеки. Строительный процесс должен быть организован в соответствии с требованиями законодательства и нормативных документов, которые регулируют строительную деятельность. Это включает получение необходимых разрешений и согласований, заключение договоров и соблюдение правил и норм.
2. Принцип экономической эффективности. Работы должны выполняться с минимальными затратами ресурсов при достижении требуемого качества. Это означает оптимальное использование материалов, техники и трудовых ресурсов, контроль расходов и соблюдение сроков выполнения работ.
3. Принцип качества. Все работы должны выполняться в соответствии с задокументированными требованиями качества. Это включает проверку и контроль качества материалов, проверку соответствия выполненных работ проекту, проведение испытаний и контрольные измерения.
4. Принцип безопасности. Защита жизни и здоровья людей, работающих на объекте, а также защита окружающей среды – это одно из основных требований строительного процесса. Необходимо соблюдать правила техники безопасности, проводить необходимые мероприятия по установке и обслуживанию противоаварийных систем, а также осуществлять контроль за соблюдением этих правил на всем протяжении строительства.
5. Принцип сроков. Важным аспектом строительного процесса является соблюдение установленных сроков выполнения работ. Все работы должны быть спланированы и организованы таким образом, чтобы готовый объект был сдан в эксплуатацию в срок и без задержек.

Все эти принципы взаимосвязаны и взаимозависимы, и их соблюдение является важным условием успешного строительного процесса.

Ступени и достижение безопасности согласно предусмотренным правилами случаев

Что касается ступеней, они должны быть изготовлены из антискользящего материала, или как минимум частично оным покрыты. Это могут быть прорезиненные наклейки, нескользкие полоски, бороздки в ступени с краю ступеней, облицованных полированным камнем, или покрытие их противоскользящим ковровым покрытием с резиновой основой, которая препятствует скольжению коврика по поверхности ступеней. Такие покрытия служат не только для каменных лестниц, но и для металлических, стеклянных, деревянных лестниц, и в последнем случае они продлевают срок службы лестницы.

Защитное покрытие ступенек повышает безопасность

Если лестница устанавливается в доме или помещении общего назначения, где есть дети, то ступени рекомендуется сделать глухими, с подступенком. Если помещение для большого количества детей, например, театр или лагерь с лестницей, где высота ступеней в среднем 15 см, дети в подвижном передвижении и неаккуратном падении могут получить серьезную травму, если конечность попадет между ступенями.

Подбор и расчет строительной высоты

Когда строится здание, необходимо определить его строительную высоту. Это важный параметр, который позволяет определить конструктивные особенности здания, выбрать подходящие материалы и выполнить необходимые расчеты.

Подбор строительной высоты зависит от ряда факторов:

• Функционального назначения здания;
• Эстетических требований;
• Перспектив развития района;
• Технических и экономических параметров.

Расчет строительной высоты осуществляется на основе сопоставления требований и ограничений, установленных нормативной документацией.

Для этого проводятся следующие работы:

1. Анализ планировки района и его застройки;
2. Изучение плана земельного участка;
3. Определение требований к строительной высоте, установленных градостроительным кодексом, зонированием и другими нормативными документами;
4. Проектирование здания с учетом требований и ограничений;
5. Расчет несущей способности и устойчивости конструкций;
6. Проведение инженерных изысканий и геотехнических исследований;
7. Разработка проектной документации, которая должна быть представлена на рассмотрение соответствующих органов государственного строительного контроля.

Регламентирование строительной высоты позволяет обеспечить безопасность зданий и соответствие их внешнего вида с окружающей средой. Правильно подобранная и рассчитанная строительная высота является гарантией устойчивой и комфортной эксплуатации здания на протяжении его жизненного цикла.

СНиП: размеры ступеней лестницы общественных зданий и сооружений

Кроме ГОСТов, существуют еще строительные нормы и правила, согласно которых должны выполняться все проекты возводимых конструкций и соответственно, выполнятся строительство всех зданий.

Размеры лестничных площадок должны соответствовать ширине ступеней лестницы. Согласно СНиПа ступени бывают рядовые, забежные, ступени – площадки, открытые ступени, закрытые и навесные. Для каждого из этих видов существуют свои строительные нормы. Но для ширины ступеней есть общепринятые строительные стандарты. Они зависят от типа проектируемого здания.

Минимальная ширина ступеней лестницы многоквартирного дома должна быть не более 1,5 метров

Требования СНиПа, допустимые для лестниц в общественных зданиях и сооружениях:

• В общественных зданиях разрешается возводить только П-образные двухмаршеые лестницы, соединенные одной площадкой;
• Оптимальный размер ширины ступеней коридорной лестницы общественного здания должен быть не менее 120 см;
• Лестница, ведущая в подвал общественного здания должна быть шириной не менее 90 см;
• Пожарная лестница или запасной выход не могут быть уже 70 см.

Такие нормы созданы не только для комфортного перемещения по лестнице, но для исключения давки на лестничных конструкциях во время паники. Кроме того, в каждом общественном заведении должен быть вывешен поэтажный и общий план эвакуации, в котором четко расписывается схема передвижения людей по лестнице.

Расчет размеров ступенек лестницы

Высота подступенка, глубина самой ступени – все эти параметры напрямую влияют на удобство пользования конструкцией. Наиболее удобной высотой ступени считается диапазон между 14 и 17 см, максимальной допустимой – показатель в 20 см. Оптимум высчитывается в зависимости от высоты помещения, где монтируется лестница, но всегда зависит от размера шага человека.

У параметров ступенек на крыльцо имеются свои нюансы

Если речь идет о лестничной конструкции, ведущей к входной двери, разработчик может отклониться от рекомендуемых размеров: очень часто такие лестницы оборудуются с повышенной глубиной ступеней и малой их высотой. Такой ход повышает безопасность пользования лестницей при плохих погодных условиях.

Для расчета ширины шага лестничной конструкции, расположенной внутри дома, имеется простая формула: 2а + в = 60. В ней а – ширина ступени, в – ее высота. При проведении расчетов иногда приходится перебирать несколько вариантов параметров, чтобы определиться с идеальным размером ступеней лестницы.

Что касается количества ступеней, то его рассчитать, пожалуй, проще всех остальных параметров.

• Замеряется высота помещения. За нее принимается дистанция от чистового покрытия нижнего этажа до такого же уровня верхнего.
• Выбирается оптимальная высота ступени.
• Первый параметр делится на второй – получаем количество ступеней.

По поводу числа этих элементов ГОСТ ничего не говорит. Однако чисто практически и психологически более комфортным считается нечетное их количество – начинать и заканчивать подъем удобнее с одной и той же ноги. Поэтому если в результате расчетов вы получили четную цифру, следует подумать об ее изменении. Можно нижнюю или верхнюю ступеньку сделать не стандартной высоты (чуть более низкой или высокой), чтобы увеличить или уменьшить количество ступеней на единицу.

Предлагаемая таблица упростит расчеты размеров и количества ступеней, согласно стандартам

Безопасность и комфорт эксплуатации лестничной конструкции зависит также от соотношения глубины проступи и высоты проступенка. При сложении этих параметров проектировщик должен получить 46 см (плюс-минус сантиметр).

А чтобы проверить, насколько удобно будет безопасно подниматься и спускаться по лестнице, можно из ширины лестницы отнять ее высоту. Если на выходе получается 12 см, значит, вы разработали идеальную конструкцию.

Особенно важно скрупулезно просчитать шаг ступенек конструкции. С него, собственно, и стартуют прочие расчеты. Неверно рассчитанный шаг при эксплуатации лестницы может даже повлечь за собой плохое самочувствие пользователей, особенно находящихся в пожилом возрасте: избыточное перенапряжение, необходимое для сбережения равновесия, ведет к болезненным ощущениям в ногах

Неверно рассчитанный шаг при эксплуатации лестницы может даже повлечь за собой плохое самочувствие пользователей, особенно находящихся в пожилом возрасте: избыточное перенапряжение, необходимое для сбережения равновесия, ведет к болезненным ощущениям в ногах.

Пример расчетов шага лестницы

Чтобы не затруднять себя возней с калькулятором, можете воспользоваться бесплатным онлайн сервисом, который рассчитает вам все необходимые параметры лестницы, в том числе и размеры ступеней:

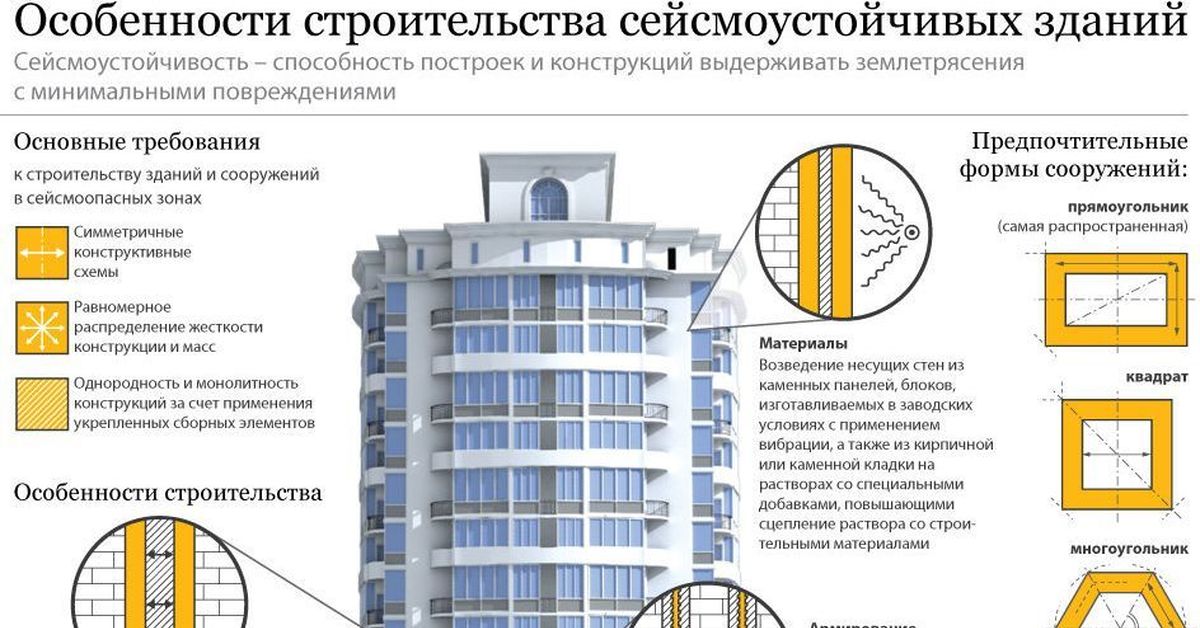

Высотные жилые комплексы

Высотные многоквартирные дома, также называемые многоэтажными жилыми домами – это строения, состоящие из нескольких этажей, обычно более 12, и состоящие из раздельных квартир для проживания или офисных помещений.

Эти дома являются характерными элементами современных городских ландшафтов и отличаются своей высотой и сложностью конструкции. Они строятся с использованием специальных материалов и технологий, которые обеспечивают надежность и безопасность здания. Обычно высотные дома имеют стальные или железобетонные каркасы, которые способны выдерживать большие нагрузки и ветровые воздействия.

Высотные многоквартирные дома обеспечивают эффективное использование городской территории. Они могут вместить большое количество людей или обеспечить коммерческие площади для различных компаний. Благодаря этому люди могут жить, работать и проводить свои деловые и повседневные дела на одном месте, что удобно и экономит время.

Одним из важных аспектов высотных домов является система лифтов, которая обеспечивает доступ ко всем этажам здания. Большинство высотных домов имеют несколько лифтов, чтобы обеспечить эффективное передвижение для жильцов высоток. Лифты обычно оснащены современными технологиями безопасности, а также системами контроля доступа для обеспечения безопасности и удобства использования.

Одним из главных преимуществ высотных домов является видовые характеристики, которые они предоставляют. Жильцы и сотрудники могут наслаждаться прекрасными панорамами города или окружающего ландшафта, что способствует созданию приятной атмосферы и улучшению качества жизни.

Однако высотные дома также имеют свои недостатки. Некоторые из них включают ограничения в использовании открытого пространства и снижение уровня приватности для жильцов. Кроме того, в высотных домах существует потенциальная опасность аварийных ситуаций (землетрясения или пожары), поэтому здания должны быть соответствующим образом оборудованы для обеспечения безопасности.

Нормы ГОСТ 23120 78

Данный нормативный документ предусматривает обустройство площадок, ограждений и металлических лестниц. ГОСТ 23120 78 обязателен при установке изделий при температуре наружного воздуха до –65 С o .

В строительстве, при монтаже данных элементов, используются следующие правила:

• элементы изделий должны обеспечивать стойкость к нагрузкам в пределах 200-400 c;
• угол лестничного марша к противоположной стене варьируется в пределах 45-60 градусов;
• ширина ступеней варьируется от 500 до 900 мм при уклоне 45 градусов;
• ширина ступеней, при уклоне 60 градусов, должна составлять от 500 до 700 мм;
• предельная высота марша варьируется от 4,2 м для уклона в 45 градусов и до 6,0 м при уклоне в 60 градусов;
• высота ограждения варьируется от 1000 до 1200 мм;
• элементы конструкции, изготавливаемые в цехе, обрабатываются таким образом, чтобы не причинить травм лицам, использующим это изделие;
• для предупреждения проскальзывания ступни человека по поверхности ступенек, их наклон не должен превышать одного градуса.

Углы наклона маршевой лестницы.

Какой должна быть высота эвакуационных лестниц

От типа лестницы и самого здания зависит ее высота. Высота регулируется техническим регламентом, в котором прописаны все размеры. При проектировании и возведении здания, необходимо соблюдать все нормативные требования и учитывать ГОСТ.

Высота лестницы составляет от 1,9 м (в свету) и более. Эвакуационные выходы в технических этажах должны быть высотой от 1,8 м.

Высота лестницы складывается из количества ступеней и подступеней. Их количество тоже регулируется нормами.

Согласно ФЗ-123 «Технический регламент о требованиях пожарной безопасности»:

Статья 87. Требования к огнестойкости и пожарной опасности зданий, сооружений и пожарных отсеков

4. На незадымляемых лестничных клетках типа H1 допускается предусматривать лестничные площадки и марши с пределом огнестойкости R15 класса пожарной опасности К0.

Статья 88. Требования к ограничению распространения пожара в зданиях, сооружениях, пожарных отсеках

10. В противопожарных преградах, отделяющих помещения категорий А и Б от помещений других категорий, коридоров, лестничных клеток и лифтовых холлов, должны быть предусмотрены тамбур-шлюзы с постоянным подпором воздуха. Устройство общих тамбур-шлюзов для двух и более смежных помещений категорий А и Б не допускается.

19. Объемно-планировочные решения и конструктивное исполнение лестниц и лестничных клеток должны обеспечивать безопасную эвакуацию людей из зданий, сооружений при пожаре и препятствовать распространению пожара между этажами.

Высотная геодезическая основа

Построение высотной геодезической основы.

Высотную основу создают для разбивки зданий и сооружений, вертикальной планировки площадки, для высотной разбивки объектов, расположенных на значительных территориях, связанных в единую технологическую цепь. Высотная разбивочная основа на территории строительства, должна быть закреплена постоянными знаками с таким расчетом, чтобы высотные отметки передавались на СО с двух реперов на более чем с трех станций нивелирования.

В районах строительства заранее на топографическом плане намечают места прохождения высотных ходов, устанавливают их класс, места привязки к реперам государственной нивелирной сети.

При строительстве уникальных сооружений, высотных зданий, сооружений с металлическими конструкциями требуется повышенная точность высотной основы. На больших по площади территориях вначале создают каркасную, а разбивочную основу. Каркасную сеть создают в виде свободной системы замкнутых полигонов, охватывающих всю территорию площадки, включая уже заложенные пункты плановой основы. Ходы каркасной сети прикладывают преимущественно нивелированием III класса. Требования должны соответствовать данным в инструкции. (табл.)

таблица

Требования к классам нивелирования.

Если высота государственной высотной сети в данном населенном пункте достаточна, то специальной каркасной сети не требуется. После создания нивелирной каркасной сети навивается разбивочная высотная основа. Знаки должны быть расположены в непосредственной близости от возводимых сооружений. Эти знаки иногда называют строительными реперами. Плотность рабочей высотной основы рассчитывают так, чтобы передача высот на СО выполнялась с трех станций. Разбивочная сеть создается нивелированием IV класса. Для объектов, к которым предъявляются повышенные требования точности, методике нивелирования определяется на основе расчета погрешностей. Схемы высотных сетей могут варьировать в зависимости от мест закладки знаков сети и от формы плановой геодезической основы.

Средняя квадратическая погрешность измерения превышений в рабочей сети на опорной станции определяется из системы неравенств:

m £ d1 r1 ¤ t, m £ d2 r2 ¤ t, где

D1 ,d2 — допускаемые данным проектом отклонения; t — нормированное значение стандарта; r1, r2- весы соответствующих условий сети.

Для определения весов по проекту сети на стройгенплане определяют число станций n во всех ходах и вычисляют веса ходов r = c / n, где

C — целое условно принятое число; n — число станций. Коэффициент t принимается от доверительной вероятности. Для значений равных 0,9; 0,95; 0,99 и 0,997 величины t соответственно составляют 1,654; 1,960; 2,567 и 3,00.

Реперы могут быть различной конструкции. Их форма зависит то времени службы, от характера грунтов. Для вечномерзлых грунтов необходимо закладывать трубчатые репера с легкими бетонными якорями, с расчетом их сопротивляемости силам выпучивания и осадок.

1, 1’ – марки знака; 2, 2’- пустоты; 3, 3’- металлические цилиндры или конусы; 4, 4’- якори; 5- крышка деревянная.

Если не требуется долгая сохранность, то предлагается, конический знак неглубокой закладки. В связи с минимальным касанием с выпучивающим грунтом, сохраняется устойчивость. Некоторые авторы предлагают для локальных высотных сетей, условную систему высот, что неприемлемо для увязки вертикальной планировки существующих и проектируемых территорий, для норм проектных высот существующих и проектируемых СО.

Схему высотной рабочей основы и соответствующий тип реперов следует выбирать в зависимости от сложности сооружения. Для сложного сооружения закладывают глубинные реперы в местах, гарантирующих незыблемость этих пунктов при выполнении строительных работ. Для менее сложных сооружений устанавливают рабочие реперы облегченного типа. В связи с тем, что знаки нивелирных сетей со временем изменяют свое положение, необходимо учитывать их изменения, и для этого выполняют систематический контроль положения рабочих реперов с пунктов-реперов каркасной сети.

Высотная геодезическая основа — 3.7 out of
5
based on
3 votes

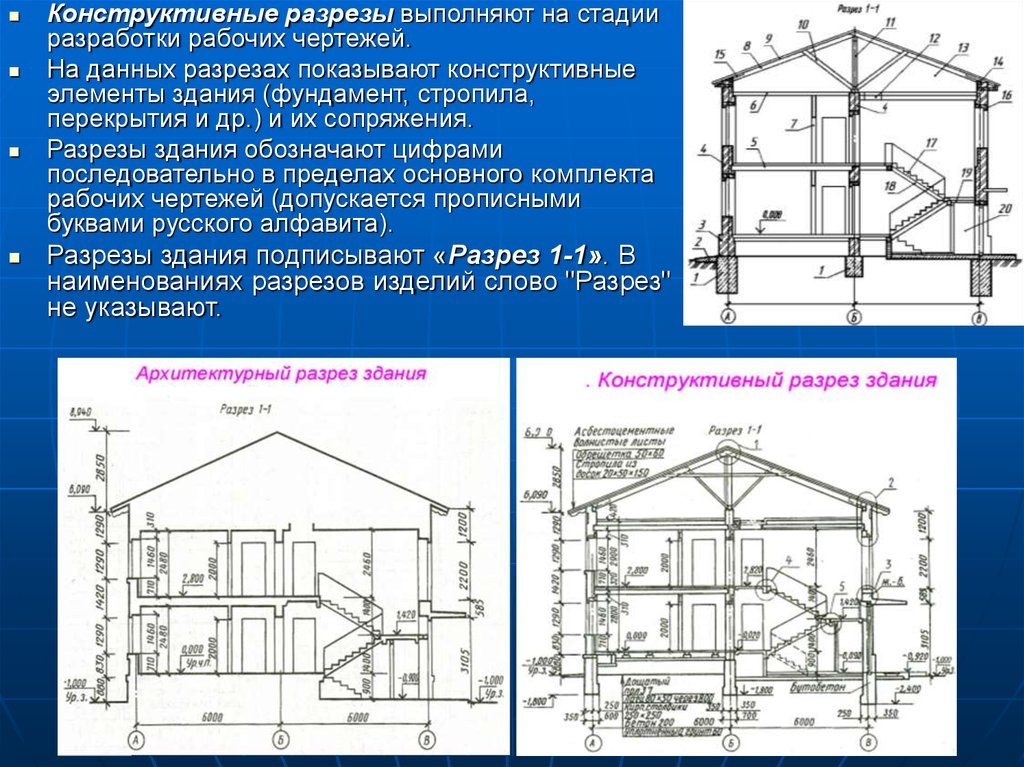

Размерные линии

Чтобы обозначить размер на чертеже используют размерные и выносные линии. Размерная линия проводится параллельно измеряемому элементу. Толщина размерной и выносной линии составляет половину или треть от основной линии.

Размерные линии ограничиваются засечкой (коротким штрихом) под углом в 45 градусов, размерное число наносят посередине.

Размерные линии на чертеже бываю трех видов:

• первая линия, которая находиться ближе всех к объекту, самая насыщенная элементами, на ней показывают все простенки, окна, проемы, двери, расположенные на измеряемом объекте;
• вторая линия показывает расстояния между координационными осями;
• третья линия показывает расстояние между крайними координационными осями, иначе этот размер называется габаритным.

Между размерными линиями необходимо соблюдать расстояние в 7-10 миллиметров, между первой размерной линии объектом должно быть не менее 10-16 миллиметров.

Замечание 1

Размерные линии, пересекаясь с выносными, выступают на 1-3 мм, за место пересечения.

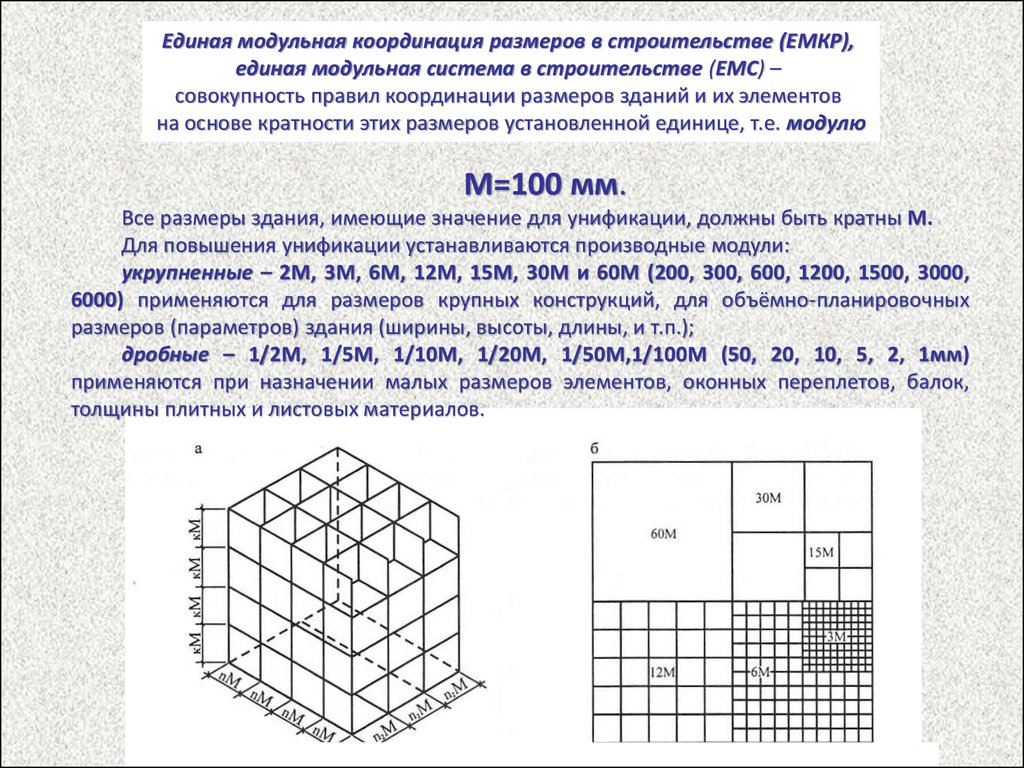

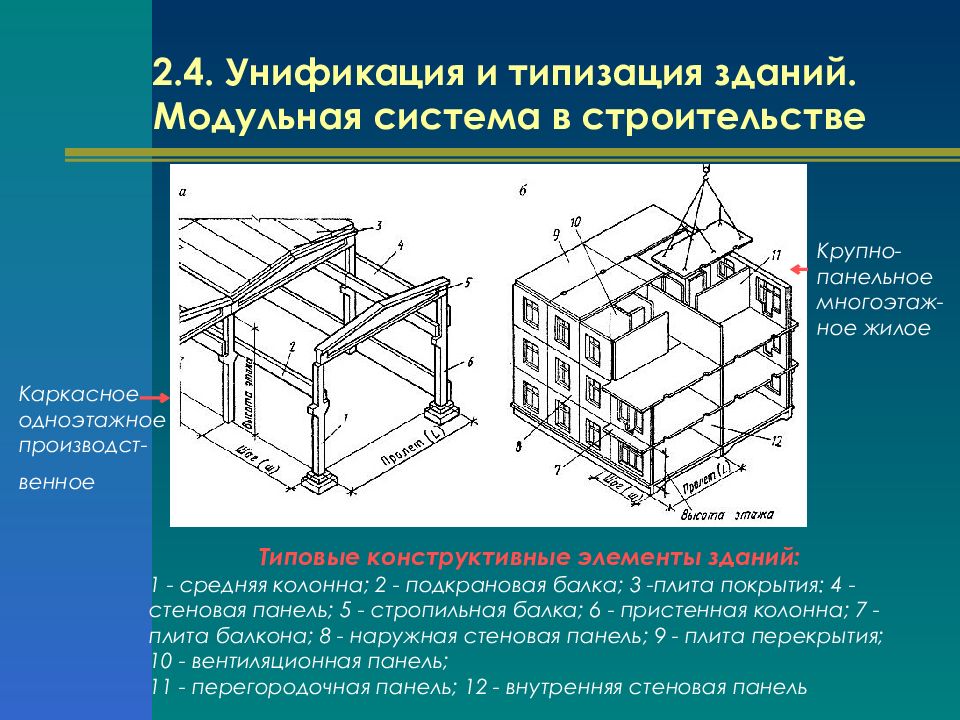

Рисунок 2. Виды модулей и координация размеров. Автор24 — интернет-биржа студенческих работ

Помимо размерных линий, размеры на чертеже указываются в виде размерных цепочек, единичны размеров и высотных отметок. Высотные отметки обозначаются в виде стрелки с выносной линией, на которой проставляется число.

Отметки пола и земли на планах обозначают в формате 0.000, указывая знаком «+», отметки выше нуля и знаком «–» отметки ниже нуля.

Согласно действующим правилам, на чертеже должно быть использовано минимальное количество размеров, при этом их количество должно быть достаточным. Это означает, что нет необходимости в дублировании и повторном нанесении размеров идентичных элементов, если они были обозначены ранее.

Все размеры на строительных и архитектурных чертежах наносят в миллиметрах без указания единиц измерения, к примеру размер 3 300 означает 3 метра 30 см.

При выполнении обозначения небольших размеров, когда длины размерной линии недостаточно для размещения размерного числа, линию продолжают за выносные линии и наносят число сбоку.
Так как размерные линии должны быть расположены так, чтобы избежать пересечения выносных и размерных линий, то наиболее целесообразно наносить маленькие размеры ближе к объекту, а большие на удалении от него.

Самыми насыщенным по количеству размером является план здания, следом идут разрез и фасады. Лишь зная реальный размер можно представить масштаб самого объекта, без них все представления лишь умозрительны и основаны на опыте и пропорциях.

Точные размеры для здания также важны, как и прочные стены, от соблюдения геометрии зависит распределение нагрузки, место опирания и эксцентриситет.

Регламентация и нормативы

Строительная высота регулируется нормативами и правилами, которые определяют допустимые параметры высоты зданий. Эти нормативы и правила разрабатываются государственными органами с учетом местных условий и особенностей строительства.

Определение строительной высоты основывается на нескольких ключевых факторах:

• Технические возможности: нормы устанавливают максимальную высоту, которую можно достичь с использованием существующих технологий и материалов. Они учитывают силу гравитации, ветровые нагрузки и другие факторы, которые могут влиять на безопасность и устойчивость здания.
• Градостроительный аспект: нормы также учитывают планировку и архитектурную концепцию города или района. Они определяют допустимую высоту здания с учетом окружающей застройки, чтобы сохранить гармонию и эстетическое впечатление.
• Безопасность и экология: нормы включают требования по пожарной безопасности, эвакуации людей, доступу экстренных служб и другим аспектам, которые гарантируют безопасность и благополучие жителей и посетителей здания. Также могут устанавливаться ограничения по солнечной тень проекций, чтобы не нарушать комфорт окружающих зданий и территории.

Нормативы и правила по строительной высоте обычно представлены в виде сборников законов, строительных стандартов и инструкций. В них указываются требования к проектированию, строительству и эксплуатации зданий, а также процедуры получения разрешений на строительство с высокой строительной высотой.

Заказчики, архитекторы, инженеры-консультанты и строительные компании должны учитывать все нормативы и правила, чтобы обеспечить соответствие своих проектов требованиям законодательства. Нарушение этих нормативов может привести к административным и юридическим последствиям, включая штрафы, демонтаж или прекращение строительства.

Примеры нормативов и правил по строительной высоте
Субъект
Максимальная строительная высота, м
Ограничения по строительной высоте

Москва
до 100
возводить здания высотой свыше 100 м удаленностью не менее 1,5 км от Московского Кремля
Нью-Йорк
зависит от района (от 50 до 596)
соблюдение планов строительства, образующих гармоничный силуэт города
Токио
до 60
обеспечение безопасности и эвакуационных планов для зданий с высотой более 31 м

Эти примеры показывают, что нормативы по строительной высоте могут различаться в различных городах и странах в зависимости от многих факторов. При разработке проекта каждый раз необходимо учитывать конкретные нормативы и правила для конкретного места строительства.
