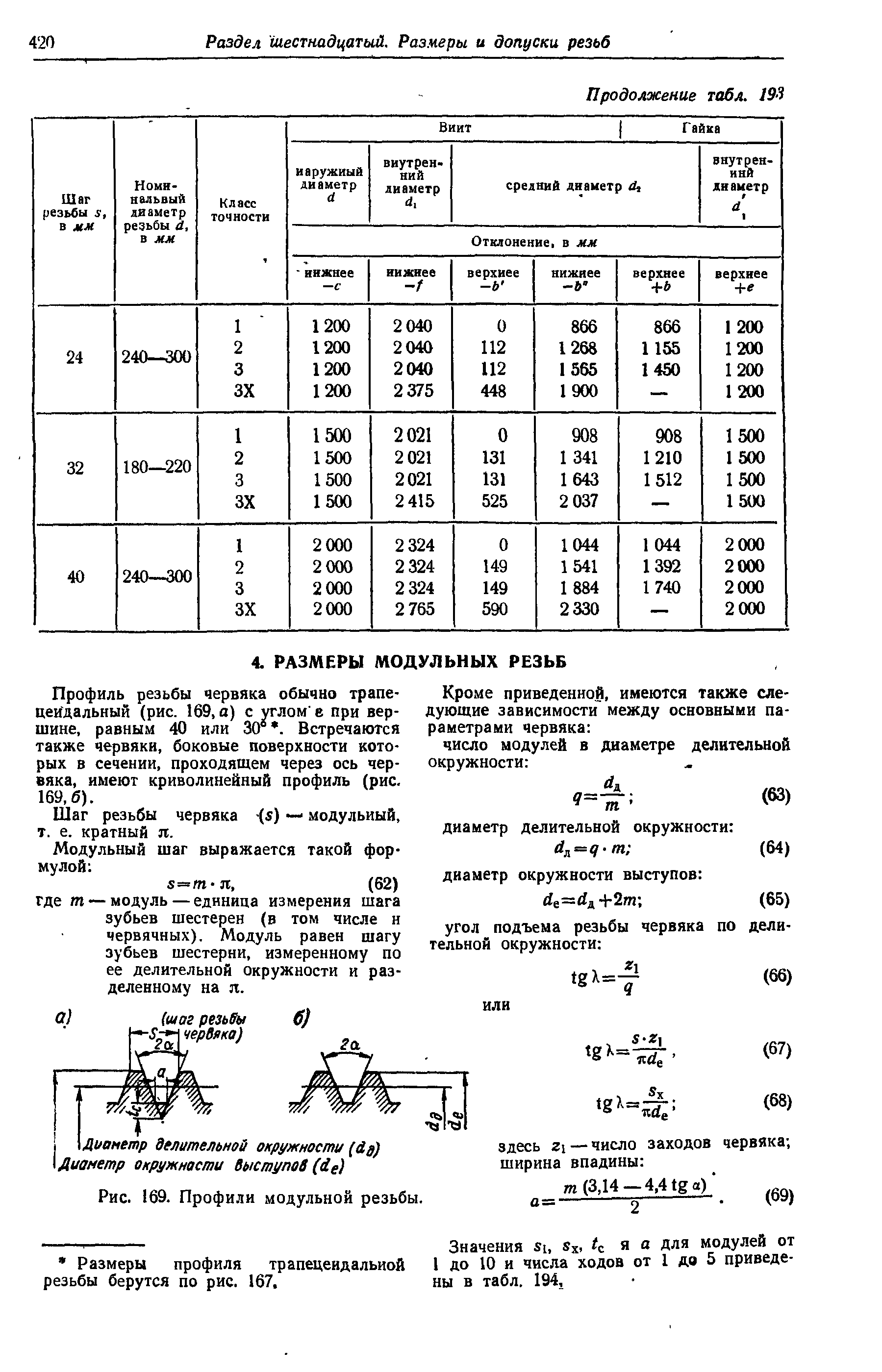

Что такое модульная резьба, какие стандарты модульной резьбы?

Специальная резьба. Резьба усиленная упорная

Резьба упорная усиленная применяется для особо больших нагрузок (и для диаметров 80…2000 мм.) с углом профиля 45° по ГОСТ 13535-87. Условное обозначение, например: S 45 ° × 200 × 12, где 12 – шаг резьбы, который указывают обязательно.

Специальную резьбу со стандартным профилем, но нестандартным шагом или диаметром обозначают Сn и условное обозначение профиля, например: Сn М40´1,5-6g.

Профиль квадратной резьбы не стандартизирован, но эта резьба имеет применение в соединениях, где не должно быть самоотвинчивания под действием приложенной нагрузки. Поэтому на чертеже приводят все данные, необходимые для ее изготовления. На рис. 4.18 показана прямоугольная двухзаходная резьба на стержне.

Рис. 4.18. Прямоугольная резьба

Обозначения типов резьб приведены в табл. 4.1, примеры обозначения типов резьб показаны в табл. 2.

Обозначения типов резьбы

Окончание табл. 4.1

Примеры обозначений наиболее употребительных видов резьбы

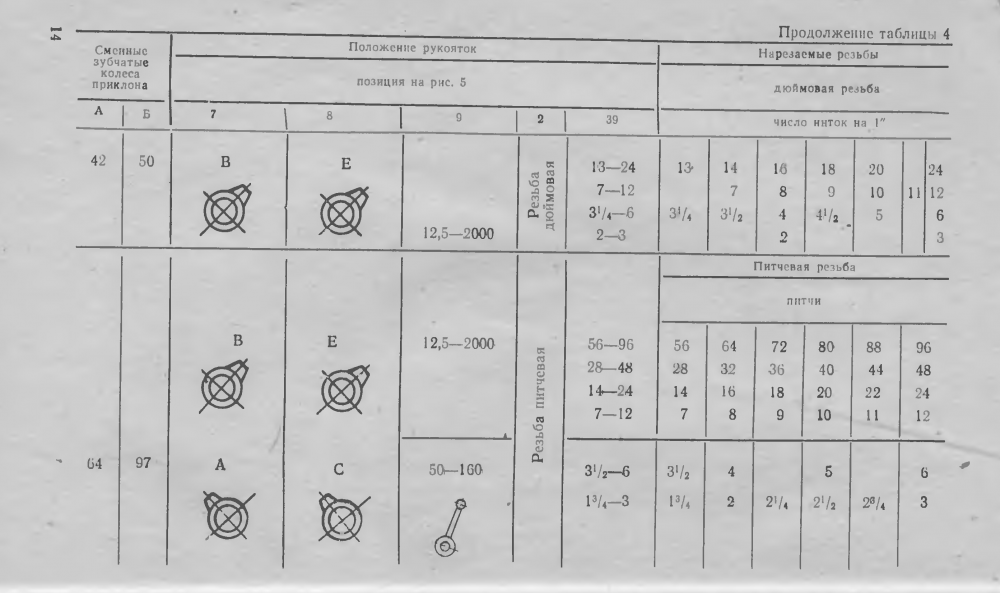

Продолжение табл.4. 2

Не нашли то, что искали? Воспользуйтесь поиском:

Лучшие изречения:Студент – человек, постоянно откладывающий неизбежность. 10933 – | 7420 – или читать все.

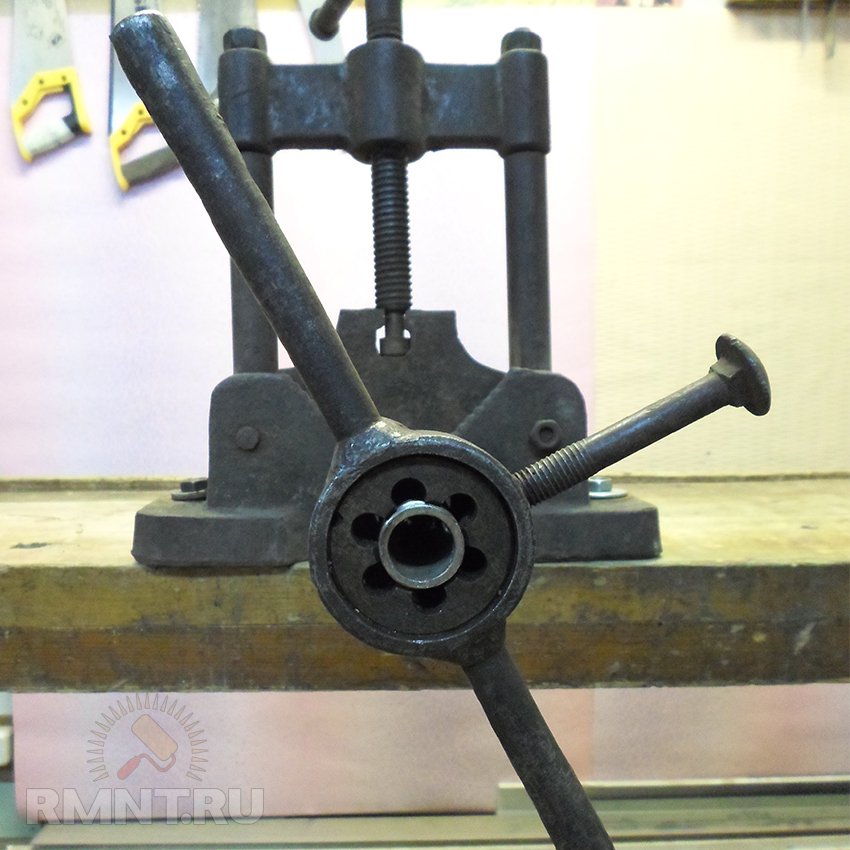

Практический пример нарезания трубной резьбы

В работе использовались:

1. Плашка ¾ дюйма.
2. Трубные тиски.
3. Болгарка.
4. Напильник.
5. Плашкодержатель.
6. Масло машинное.
7. Труба из нержавеющей стали.

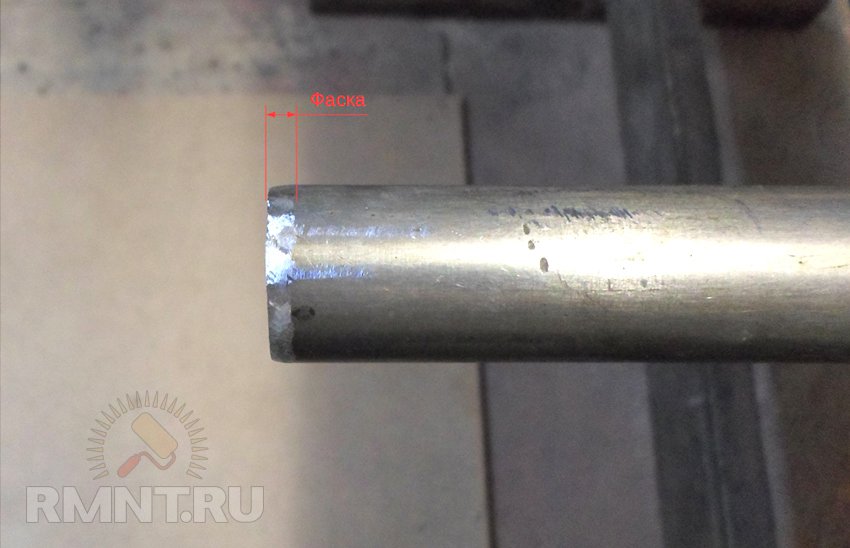

1. Обрабатываемый конец трубы зажимается в тисках, болгаркой подравнивается срез — он должен быть ровный. Напильником выполняется заход (снимается фаска).

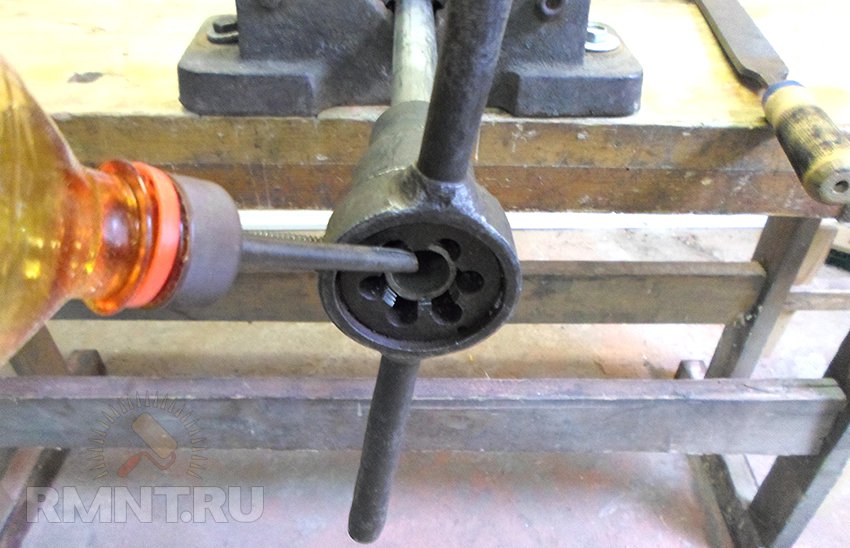

2. На трубу надевается резьбонарезной инструмент, который благодаря своей направляющей втулке, сразу встаёт перпендикулярно к трубе. Начинаем, одновременно прижимая, вращать его по часовой стрелке — плашка должна «зацепиться». Делаем примерно два оборота, откручиваем немного назад, чтобы сломалась стружка и добавляем масла. Нарезаем ещё 2–3 оборота — опять сдаём назад.

3. Выполняем резьбу нужной длины, в данном случае порядка 18 мм достаточно для наворачивания муфты.

4. Далее скручиваем плашкодержатель и очищаем резьбовую поверхность от опилок, всё — работа закончена в течение получаса.

Разобравшись в том, какие бывают резьбы и как они выполняются, можно будет без особого труда самостоятельно заменить шпильку или болт, отремонтировать мебель, нарезать трубы для дачи и многое другое.

Виды трубной резьбы

Итак, что же такое трубная резьба. Это та, которая имеет канавки особого профиля. В ее основе треугольник с вершиной 55° и скругленные вершины. Условное обозначение — G, после чего указывается условный проход трубы в дюймах. То есть, на чертежах ставят G 1 1/2″. Это и будет означать, что соединение резьбовое, резьба трубная с диаметром условного прохода 1 1/2 дюйма.

Как обозначается трубная резьба на чертежах? Буквой G и цифрами. Цифра — диаметр условного прохода трубы

Цилиндрическая трубная резьба: особенности, обозначение, размеры

Цилиндрическая трубная резьба описана в ГОСТ 6357-81. Она наносится на наружную или внутреннюю часть трубы. Стандарт также допускает соединение наружной конической и внутренней цилиндрической. Вообще, резьба должна быть выполнена с закруглениями, радиус которых тоже прописан. Однако под соединение цилиндрических деталей допускается прямой срез вершин треугольника (но не для соединения с конической резьбой).

Профиль цилиндрической трубной резьбы

Далее размеры. Цилиндрическая трубная резьба может быть наружной и внутренней. Характеризуются они тремя диаметрами: наружным, внутренним и средним. А еще рабочей высотой профиля, диаметром скругления и шагом. Диаметры и количество витков приведены в таблице.

По таблице, вроде вопросов быть не должно. Стоит только упомянуть, что при наличии выбора, стоит выбирать размеры из ряда 1. Шаг резьбы и количество витков — одинаковые для нескольких диаметров труб. Недостающие параметры — рабочую высоту профиля и диаметры скругления, берем из второй таблицы.

Рабочая высота профиля и диаметры скруглений для трубной цилиндрической резьбы

Обозначается цилиндрическая трубная резьба латинской буквой G, за которой проставлен диаметр условного прохода трубы в дюймах. Например: G 1/2″,  G 2″ и т.д. Далее указывается:

• Если резьба левая, проставляются буквы LH, если правая ничего не ставят.
• Класс точности — A или B (у А меньше допустимые отклонения) ставят через дефис. Например, G 1 1/8″ — A или G 2″ LH — B. Второе — левая резьба с классом точности B.
• Затем прописывают длину свинчивания (длина участка в миллиметрах, на который наносится резьба). G 5/8″ — A — 40.

Если описывается соединение — труба/муфта, например, — класс точности указывается для обеих деталей. Например, G 2 3/4″ — A/A или G 1″ — B/A. Сперва указывается класс точности резьбы трубы, затем муфты или устанавливаемого устройства.

Коническая трубная резьба: особенности, таблица размеров, обозначение

Этот вид резьбовых соединений применяется там, где необходима высокая надежность соединения. Коническая трубная резьба отличается тем, что наносится на конус. Профиль ее при этом остается точно таким же, но добавляются две величины — рабочая длина резьбы l1 и l2 — длина от торца до основной плоскости. Эти столбцы добавлены в таблицу.

Трубная коническая резьба: профиль, основные размеры

Обозначается цилиндрическая резьба буквой R с индексами, которые обозначают тип поверхности:

• Просто R для наружной конической резьбы.
• Rc — коническая внутренняя.
• Rp — цилиндрическая внутренняя.

После букв ставится условный размер трубы в дюймах, затем, если нанесение левостороннее, добавляют LH. Например, R 3/4, R2 1/2 LH. При описании резьбовых соединений, обозначения пишут в виде дроби. Обычно в числителе наружная, в знаменателе внутренняя. Например, Rc/R 3/8.

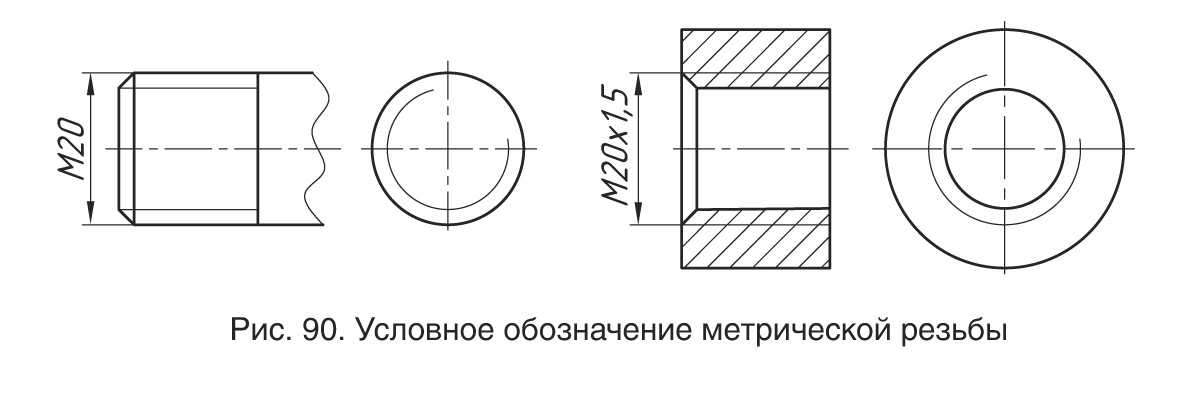

Метрическая резьба и ее обозначение

Основным типом резьбы, применяемой для крепежных целей, является метрическая резьба. Профилем метрической резьбы является равносторонний треугольник с углом 60° при вершине (рис. 89). В условное обозначение резьбы входят: буква М, наружный (номинальный) диаметр резьбы в миллиметрах (рис. 90).

Метрическую резьбу выполняют с крупным и мелким шагом. В обозначении метрической резьбы крупный шаг не указывают, например М20. Мелкий шаг указывают через знак умножения, например М 20 х 1,5 (где 1,5 — шаг резьбы).

Для каких целей применяют метрическую резьбу с мелким и крупным шагом? Приведите примеры, используя дополнительные источники информации.

Многие изделия собирают с применением резьбовых деталей — винтов, болтов, гаек, шпилек и др. Они соединяют отдельные детали в единое изделие, поэтому их называют крепежными. Для удобства использования в производстве такие детали стандартизированы и взаимозаменяемы.

Крепежные изделия

Болт — цилиндрический стержень с наружной резьбой на одном конце и головкой на другом. Образует соединение при помощи гайки или резьбового отверстия в одном из соединяемых изделий. Существуют различные типы болтов, отличающиеся друг от друга по форме и размерам головки (шестигранная, полукруглая, потайная) и стержня, по шагу резьбы. Наиболее распространены болты с шестигранной головкой.Пример условного обозначения болта: Болт M 12 х 60 ГОСТ 7798-70 —с шестигранной головкой, резьбой М 12, шаг резьбы крупный, длина стержня 60 мм.

Какую длину имеет болт, обозначение которого «Болт М 20х55»?

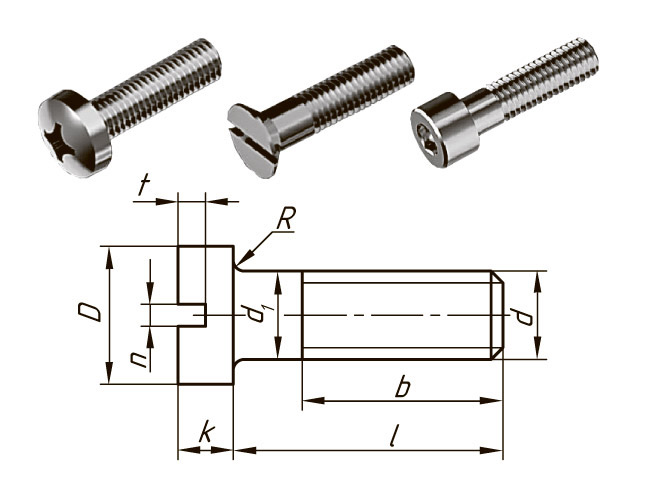

Винт — цилиндрический стержень с наружной резьбой на одном конце и конструктивным элементом для передачи крутящего момента на другом. По назначению винты разделяются на крепежные и установочные. Крепежи винтов применяются для соединения деталей путем ввертывания винта резьбовой частью в одну из соединяемых деталей. В зависимости от условий работы винты изготовляются с цилиндрической, полукруглой, полупотайной или потайной головкой со шлицем, под отвертку, а также с головкой под ключ и с рифлением.Пример условного обозначения винта: Винт М12 х 50 ГОСТ 1491-80 — с цилиндрической головкой, резьбой М12, шаг резьбы крупный, длина стержня 50 мм.

Используя дополнительные источники информации, определите в чем различия между винтом и болтом.

Шпилька — цилиндрический стержень с резьбой на обоих концах или по всей длине стержня. Служит для соединения двух или нескольких деталей. Один конец шпильки ввинчивается в резьбовое отверстие детали, а на другой конец навинчивается гайка. Конструкция и размеры шпилек определяются стандартами в зависимости от длины резьбового конца.При изображении шпильки вычерчивают только один вид на плоскости, параллельной оси шпильки, и указывают размеры резьбы, длину шпильки и ее условное обозначение. Пример условного обозначения шпильки: Шпилька М8 х 60 ГОСТ 22038-76 — с крупной метрической резьбой диаметром 8 мм, длина стержня 60 мм, предназначена для ввертывания в легкие сплавы, длина резьбового конца 16 мм.

Приведите примеры, где применяется соединение шпилькой.

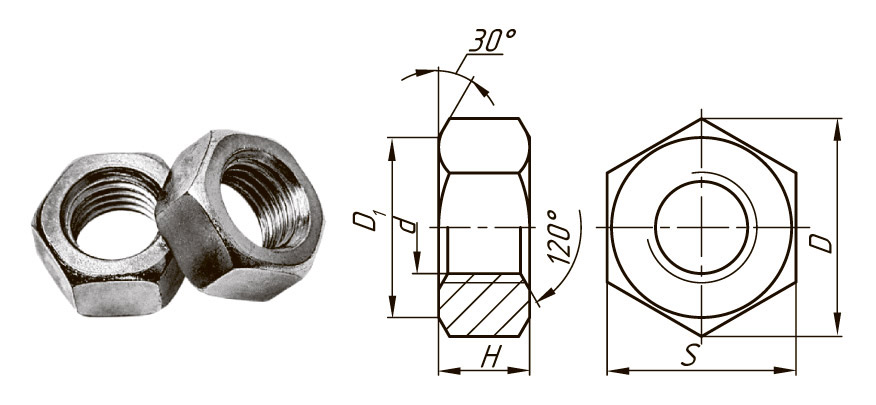

Гайка — крепежная деталь с резьбовым отверстием и конструктивным элементом для передачи крутящего момента. Применяется для навинчивания на болт или шпильку до упора в одну из соединяемых деталей. В зависимости от конструкции и условий применения гайки выполняют шестигранными, круглыми, барашковыми, фасонными и т. д. Наибольшее применение имеют гайки шестигранные. Пример условного обозначения гаек: Гайка Ml2 ГОСТ 5915-70 — с диаметром резьбы 12 мм, шаг резьбы крупный.

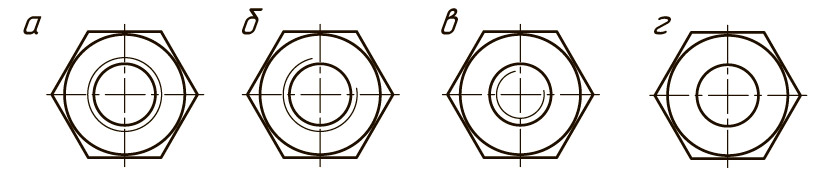

На каком чертеже изображен вид гайки сверху?

Трубная цилиндрическая, трубная коническая и коническая дюймовая

Трубная цилиндрическая резьба нашла свое применение при сооружении трубопроводов. Производители выпускают изделия, на которых наносят резьбу от 1/16 до 6 дюймов. При этом, на один дюйм может быть нанесено до 28 до 11 ниток резьбы.

Трубная коническая резьба

Она этого вида применяется как крепежно-уплотняющая. Требования к ней определены в ГОСТ 6211-81. В этом документе говорится о том, что профиль должен соответствовать дюймовому профилю. Ее изготавливают на конусе с углом 1:16.

В основании лежит угол в 55⁰.

Она обеспечивает герметичность соединения без применения, каких либо дополнительных приспособлений (шайб, герметиков и пр.). Использование этого вида соединения резко снижает время на сборку/разборку соединения. Ее можно встретить в системах подачи масла, топлива, пара и пр.

Дюймовая коническая резьба

Ее чаще все применяют для соединения элементов, входящих в топливные, масляные и другие трубопроводы. Еще не так давно, она была стандартизирована на основании дюймовой системы мер.

Плашка дюймовая коническая

В основании лежит треугольник с углом в 60 ⁰. Но, в последние годы, на практике стали чаще использовать конический профиль изготовленный на основании метрической системы мер.

Особенности отдельных видов резьбы по металлу

В машиностроении применяют два типа соединений — разъемные и неразъемные. Первый тип получается благодаря клепкам и болтовым креплениям, такой способ наиболее распространен. Второй тип получается при помощи сварного шва, пайки припоем, а также склеивания деталей. Если детали скрепляются первым способом, используют специальные резьбы по металлу, которые бывают разных видов.

Основные параметры и свойства

Профиль резьбы различного материала представляет собой сечение плоскости, проходящей вдоль оси заготовки. К основным характеристикам относят:

1. Внешний диаметр представляет собой размеры по вершинам у цилиндра, а также впадин у внутренних поверхностей. У трубной резьбы диаметр обозначается условно в дюймах.
2. Внутренний диаметр — это параметр резьбы, указывающий размеры вписываемого цилиндра по вершинам внутренних резьбовых профилей, либо по впадинам внешних соединений.
3. Шаг — это расстояние между сторонами двух витков, лежащих рядом, которое измеряется вдоль оси детали.
4. Угол профиля представляет собой значение между сторонами треугольника профиля резьбы, который измеряют в осевой плоскости.
5. При продолжении сторон профиля получают высоту исходного треугольника.

Назначение

Резьбовые профили бывают наружными и внутренними. Они применяются для следующих целей:

• надежного закрепления частей механизма на необходимом расстоянии;
• создания герметичного соединения труб;
• предотвращения перемещения детали.

Метрическая

Такой вид резьбового профиля применяется для крепежных соединений. В результате соблюдения технических условий ее можно использовать как ходовую. В разрезе резьба имеет вид треугольника с равными боковыми сторонами, угол вершины которого равен 55°. Изготавливается с одним или несколькими заходами для увеличения прочности соединения деталей.

В промышленности выделяют резьбы с размерами от 0,25 мм до 600 мм, при шаге 0,25 мм до 6мм, правого и левого исполнения. Мелкий шаг применяется для тонкостенных поверхностей. В маркировке изделия присутствует буквенное обозначение М, размер, шаг, а также добавляют число заходов и вид исполнения.

Дюймовая

Применяется такой тип резьбы для соединения труб и запорной арматуры. Наносится на металлические поверхности и пластик. Размеры указываются в дюймах, в разрезе имеет вид треугольника с равными сторонами с углом вершины 55°. Впадины и вершины удаляются для предотвращения притирания металла. Размерный ряд начинается от 3/16 до 4 дюймов.

Метрическая коническая

Данный резьбовой профиль наносят на заготовку конического вида по внутренней или внешней поверхности. По техническим условиям угол конусности составляет значение 1:16. Применяется в трубных креплениях для создания повышенной герметичности. На чертежах метрическая коническая резьба маркируется МК, затем указывается значения размера и шага.

Круглая

Круглая резьба используется в трубных крепежах, при соединении кранов, стыков и ответвлений. В документации маркируется Кр, после указаны номинальные размерные значения. В основании и на вершинах производятся округлый профиль с углом 30°.

Трапецеидальная

Резьбу такого вида считают ходовым. Отличается от аналогов свойством самостоятельного торможения. Данная характеристика достигается при вращательном движении гайки по валу, в результате которого появляется повышенное трение. Не требует использования дополнительных элементов для закрепления деталей.

Применяется трапецеидальная резьба для преобразования вращения в поступательное трапецеидальное. Используется в автомобильной технике, промышленном оборудовании, станках, робототехнике. Движение детали на валу проходит плавно без рывков. Номинальные размеры от 8 мм до 640 мм, при шаге от 1,5 мм до 12 мм. На схемах маркируется Тр, а после указываются основные параметры.

Упорная

Используется такой тип резьбового профиля для оборудования, на валах которого наблюдается повышенная осевая нагрузка. В разрезе представляет собой трапецию с расположением рабочей стороны под углом 3°, а другой под углом 30°. Обозначается латинской буквой S.

Понятие о резьбе

Статьи » Понятие о резьбе Наиболее распространенными соединениями деталей машин являются резьбовые. Широкое применение резьбовых соединений в машинах и механизмах объясняется их простотой и надежностью, удобством регулирования затяжки, а также возможностью их разборки и повторной сборки без замены детали. Нарезанием резьбы называется её образование снятием стружки (а также пластическим деформированием) на наружных или внутренних поверхностях заготовок деталей. Резьба бывает наружной и внутренней.

Деталь (стержень) с наружной резьбой называется винтом, болтом, а с внутренней – гайкой. Эти резьбы изготовляют на станках и вручную.

В зависимости от направления подъема витков на цилиндрической поверхности винтовая линия (резьба) может быть правой и левой. Если винтовая линия при навивании треугольника на цилиндр, удаляясь от основания, постепенно поднимается слева направо, т. е. против часовой стрелки, то она называется правой, соответственно и резьба называется правой. Если винтовая линия при навивании треугольника на цилиндр, удаляясь, постепенно поднимается справа налево, т. е. по часовой стрелке, то она называется левой, соответственно и резьба называется левой.

Правыми винтовая линия и соответствующая ей резьба называются потому, что для завинчивания винта с этой резьбой винт или гайку надо вращать вправо, т. е. по часовой стрелке. При левой резьбе винт или гайку для завинчивания надо вращать влево, т. е. против часовой стрелке. В машиностроении чаще применяют правые резьбы.

Оставшееся нетронутым после нарезания резьбы круглое поперечное сечение материала является внутренним поперечным сечением резьбы, а диаметр этого сечения- внутренним диаметром резьбы. Наружный диаметр стержня является номинальным диаметром резьбы, илидиаметром резьбы.

Основные элементы резьбы.

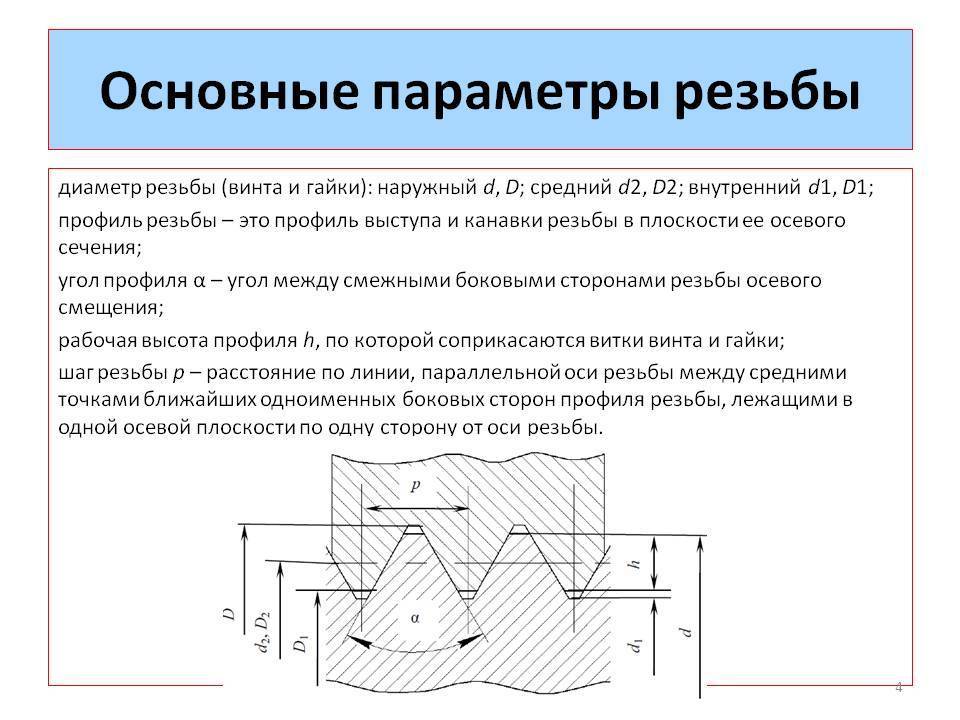

У всякой резьбы различают следующие основные элементы: профиль; угол и высоту профиля; шаг; наружный, средний, и внутренний диаметры резьбы.

• Профиль резьбы рассматривается в сечении, проходящем через ось болта или гайки.
• Ниткой (витком) называется часть резьбы, образуемой при одном полном обороте профиля.
• Угол профиля – угол между боковыми сторонами (гранями) профиля резьбы, измеряемый в плоскости, проходящей через ось болта. В метрической резьбе этот угол равен 60 град., в дюймовой – 55 град.
• Высота (глубина резьбы) Н1 профиля – расстояние от вершины резьбы до основания профиля, измеряемое перпендикулярно оси болта.
• Шаг резьбы Р — расстояние между параллельными сторонами или вершинами двух рядом лежащих витков, измеренное вдоль оси резьбы. Вметрической резьбе шаг выражается в миллиметрах; дюймовая резьба характеризуется числом ниток (витков) на одном дюйме. 1 дюйм -2,54 см
• Наружный диаметр резьбы — диаметр цилиндра, описанного около резьбовой поверхности. Наружный диаметр измеряется у болтов по вершинам профиля резьбы, у гаек – по впадинам.
• Внутренний диаметр резьбы – диаметр цилиндра, вписанного в резьбовую поверхность. Внутренний диаметр измеряется у болтов по впадинам, у гаек- по вершинам профиля резьбы.
• Средний диаметр резьбы – диаметр соосного с резьбой цилиндра, образующие которого делятся боковыми сторонами профиля на равные отрезки.

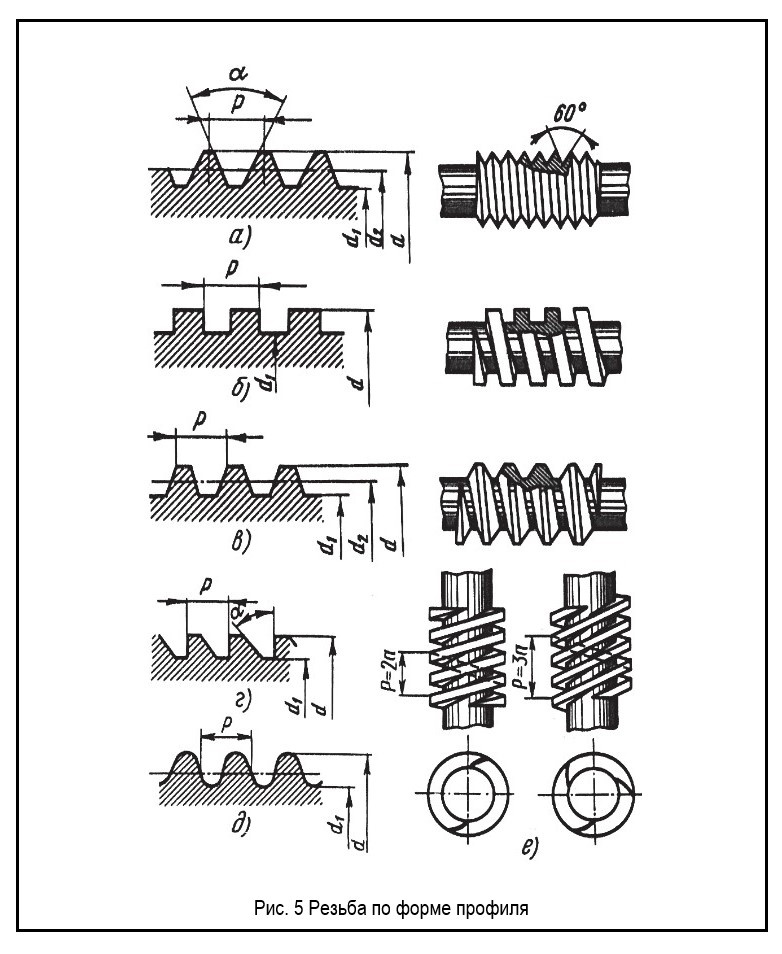

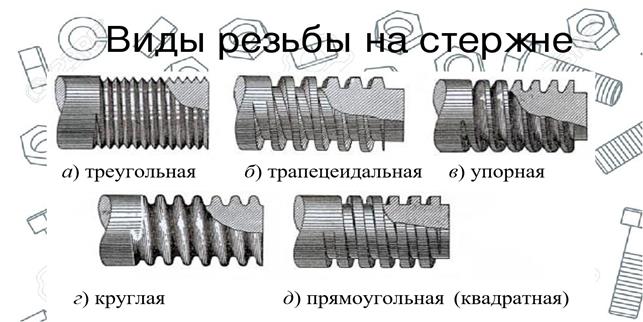

Профили резьб.

Профиль резьбы зависит от формы режущей части инструмента, с помощью которого нарезается резьба.

Чаще всего применяется цилиндрическая треугольная резьба; обычно её называют крепежной, так как нарезают на крепежных деталях, например на шпильках, болтах и гайках.

Основные типы резьб и их обозначение.

В машиностроении, как правило, применяют три системы резьб – метрическую, дюймовую и трубную.

Метрическая резьба имеет треугольный профиль с плоскосрезанными вершинами, угол профиля равен 60 град. , диаметры и шаг выражаются в миллиметрах.

Метрические резьбы делят на резьбы с нормальным шагом и с мелкими шагами.

Метрические резьбы с нормальным шагом обозначают М20 (число – наружный диаметр резьбы), с мелкими шагами – М20Х1,5, первое число – наружный диаметр, второе- шаг).

Метрические резьбы применяют в основном как крепежные: с нормальным шагом – при значительных нагрузках и для крепежных деталей (болтов, гаек, винтов), с мелкими шагами – при малых нагрузках и тонких регулировках.

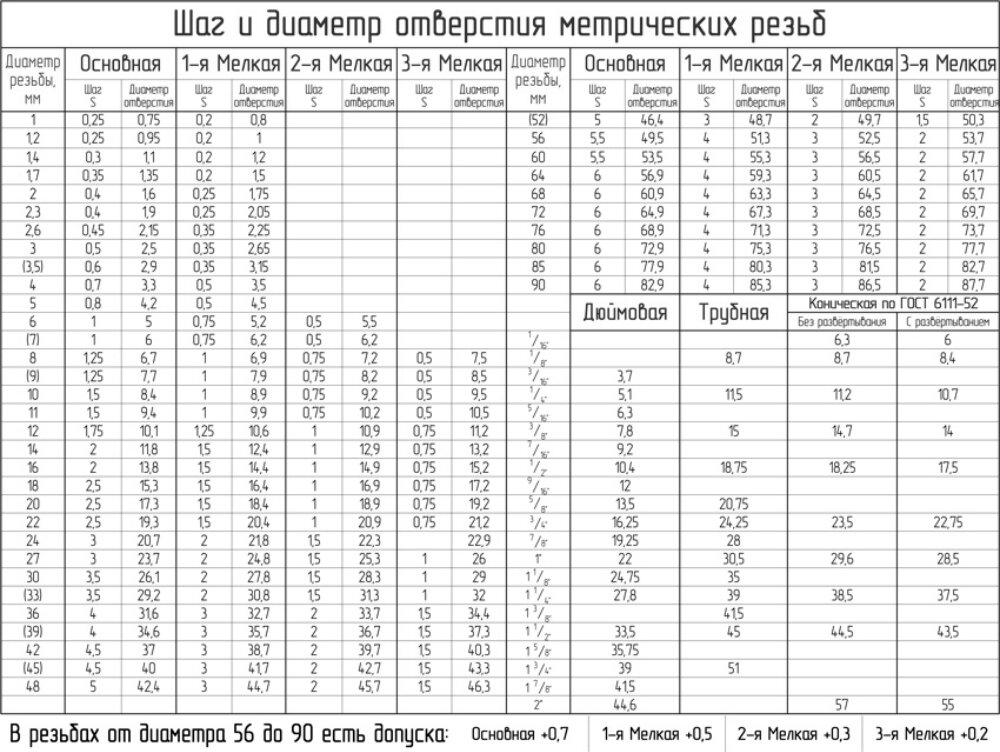

Шаг резьбы для стандартных винтов, болтов, гаек

Сфера применения резьбовых соединений

Резьбовые элементы используют для:

• стыковки различных агрегатов (например, коробки передач с двигателем);
• сборки узлов (например, винты соединяют крышки с корпусом генератора);
• соединения металлоконструкций (наряду с заклепками и дуговой сваркой);
• сборки трубопроводов для подачи газа и воды (такое сопряжение имеет дюймовую резьбу);
• крепления технологического оборудования к фундаментам (например, металлорежущие станки устанавливают на залитые в бетон анкеры).

Резьбы принято разделять на категории по назначению:

• крепежные (например, метрические);
• крепежные с одновременной герметизацией (конические);
• грузоподъемные (например, упорные).
