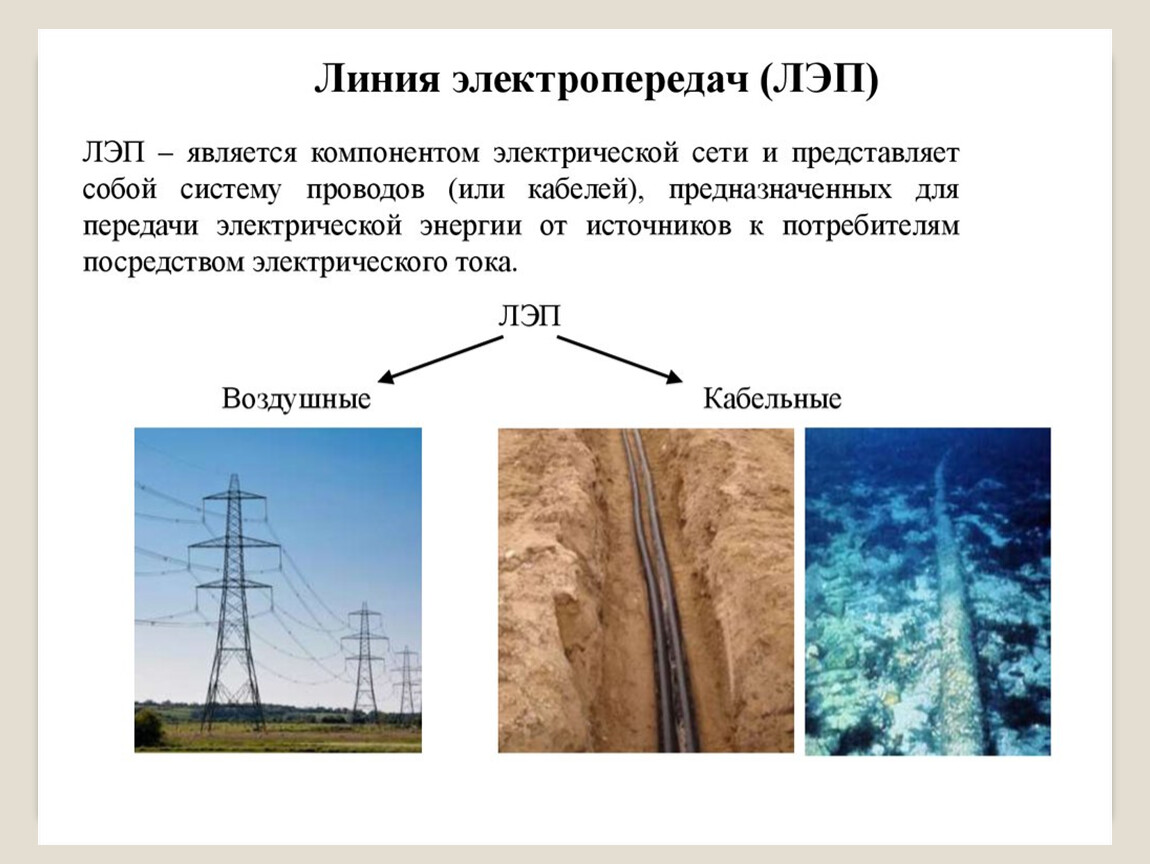

Как определить напряжение в лэп по ее внешнему виду

Потери в ЛЭП[править | править код]

Потери электроэнергии в проводах зависят от силы тока, поэтому при передаче её на дальние расстояния напряжение многократно повышают (во столько же раз уменьшая силу тока) с помощью трансформатора, что при передаче той же мощности позволяет значительно снизить потери. Однако с ростом напряжения начинают происходить различные разрядные явления.

В воздушных линиях сверхвысокого напряжения присутствуют потери активной мощности на корону. Коронный разряд возникает, когда напряжённость электрического поля E{\displaystyle E} у поверхности провода превысит пороговую величину Ek{\displaystyle E_{k}}, которую можно вычислить по эмпирической формуле Пика: Ek=30,3β(1+0,298rβ){\displaystyle E_{k}=30{,}3\beta \left({1+{\frac {0{,}298}{\sqrt {r\beta }}}}\right)} кВ/см, где r{\displaystyle r} — радиус провода в метрах, β{\displaystyle \beta } — отношение плотности воздуха к нормальной.

Напряжённость электрического поля прямо пропорциональна напряжению на проводе и обратно пропорциональна его радиусу, поэтому бороться с потерями на корону можно, увеличивая радиус проводов, а также (в меньшей степени) — применяя расщепление фаз, то есть используя в каждой фазе несколько проводов, удерживаемых специальными распорками на расстоянии 40-50 см. Потери на корону приблизительно пропорциональны произведению U(U−Uкр){\displaystyle U(U-U_{\text{кр}})}.

Потери на корону резко возрастают с ростом напряжения, среднегодовые потери на ЛЭП напряжением 500 кВ составляют около 12 кВт/км, при напряжении 750 кВ — 37 кВт/км, при 1150 кВ — 80 кВт/км. Потери также резко возрастают при осадках, особенно изморози, и могут достигать 1200 кВт/км.

В прошлом потери в ЛЭП были очень высокими. Так, в конце XIX века потери на 56-ти километровой линии постоянного тока Крей — Париж составили 45 %. В современных линиях электропередач (по состоянию на 2020 год) потери составляют всего 2 — 3 %. Однако и эти потери пытаются сократить, используя высокотемпературные сверхпроводники. Впрочем, по состоянию на 2020 год линии электропередач на высокотемпературных сверхпроводниках отличаются высокой стоимостью и небольшой протяженностью (самая длинная такая линия построена в 2014 году в Германии и имеет длину всего 1 км).

Потери в ЛЭП переменного тока

Важной величиной, влияющей на экономичность ЛЭП переменного тока, является величина, характеризующая соотношение между активной и реактивной мощностями в линии — cos φ.  — часть полной мощности, прошедшей по проводам и переданной в нагрузку;  — это мощность, которая генерируется линией, её зарядной мощностью (ёмкостью между линией и землёй), а также самим генератором, и потребляется реактивной нагрузкой (индуктивной нагрузкой)

Потери активной мощности в линии зависят и от передаваемой реактивной мощности. Чем больше переток реактивной мощности, тем больше потери активной.

Потери в ЛЭП переменного тока из-за излучения

При длине ЛЭП переменного тока более нескольких тысяч километров наблюдается ещё один вид потерь — радиоизлучение. Так как такая длина уже сравнима с длиной электромагнитной волны частотой 50 Гц (λ=cν={\displaystyle \lambda =c/\nu =}6000 км, длина четвертьволнового вибратора λ4={\displaystyle \lambda /4=}1500 км), провод работает как излучающая антенна.
Это излучение сильно подавлено целым рядом факторов. И на расстоянии в четверть длины волны от ЛЭП фактически полностью отсутствует.

ЛЭП 500 кВ

Вот здесь уже начинаются настоящие монстры, одним своим видом внушающие величие и трепет. ЛЭП 500 кВ — крупные линии, связывающие как правило энергосистемы разных областей, типичная протяженность линии около 200-300 км, хотя бывают и длиннее.

В нашей стране не так много объектов умеют работать на напряжении 500 кВ. Часто (но не всегда), от одной такой подстанции питается один крупный город, например, Новосибирск. Вокруг сурового Челябинска можно насчитать целых 3 такие подстанции, а около необъятной Москвы их уже 10.

Под линиями 500 кВ стоит дьявольский треск, начинает биться током трава и светятся люминисцентные лампы. Что, правда, не мешает в просеках под такие ЛЭП строить дачные участки…

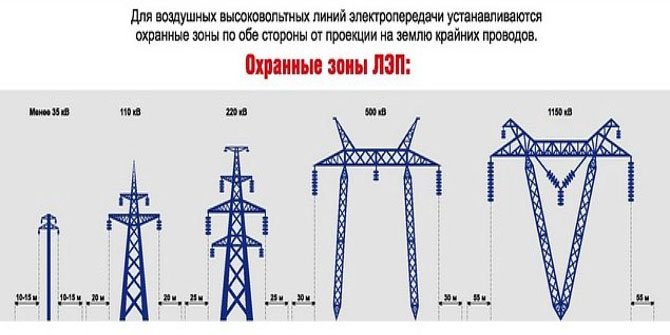

Охранная зона ЛЭП 500 кВ составляет 30 метров.

Что такое напряжение в сети 10 киловольт?

Напряжение в сети 10 киловольт является средним значением напряжения электрической сети, которое используется для передачи электроэнергии от электростанций до потребителей. Оно является самым распространенным напряжением в промышленности и коммерческом секторе, а также применяется в жилых зданиях.

10 киловольт является сравнительно высоким напряжением, которое обеспечивает передачу энергии на большие расстояния без больших потерь. Электрическая сеть на 10 киловольт состоит из линий передачи, трансформаторов и распределительных станций, которые обеспечивают стабильное напряжение на всех уровнях потребления.

Напряжение 10 киловольт имеет свои преимущества и недостатки. Одним из преимуществ является то, что оно позволяет передавать энергию на большие расстояния без больших потерь и обеспечивать достаточную мощность для промышленных и коммерческих потребителей

Однако, такое высокое напряжение требует специального оборудования и предосторожности при установке и обслуживании, а также увеличивает стоимость электрооборудования

Напряжение 10 киловольт используется для питания различных устройств и оборудования, таких как моторы, компрессоры, осветительные приборы и другие электроприборы. Благодаря своей надежности и эффективности, напряжение 10 киловольт играет важную роль в промышленности и обеспечивает нормальное функционирование многих процессов и систем.

Визуальные отличия ВЛ 0,4 кВ от линий 10 кВ

На всех воздушных линиях используют провода, изоляторы, кронштейны, опоры. Но 10 больше 0,4 кВ, и чтобы сдержать такую силищу все комплектующие этих ВЛ должны обладать повышенными характеристиками.

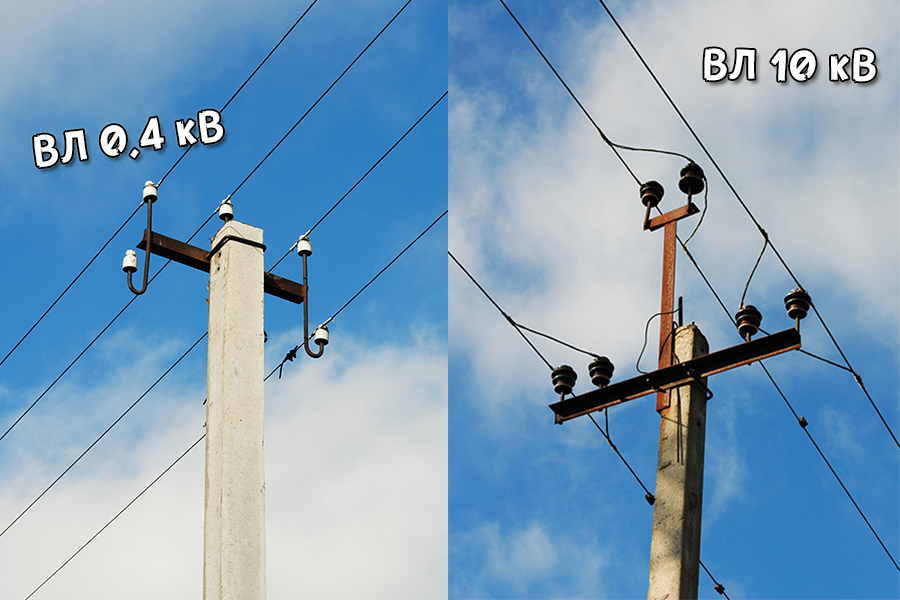

Это можно разглядеть не вооруженным взглядом:

1. Провод на линиях 10 000 вольт марки АС не менее 50 кв. мм. Для алюминиевого А 70 кв. мм. В отпайки А 50 и АС 35 кв. мм. На воздушных линиях 0,4 стремиться нужно к АС 50 кв. мм. Но по факту встречается от 16-ти кв. мм.

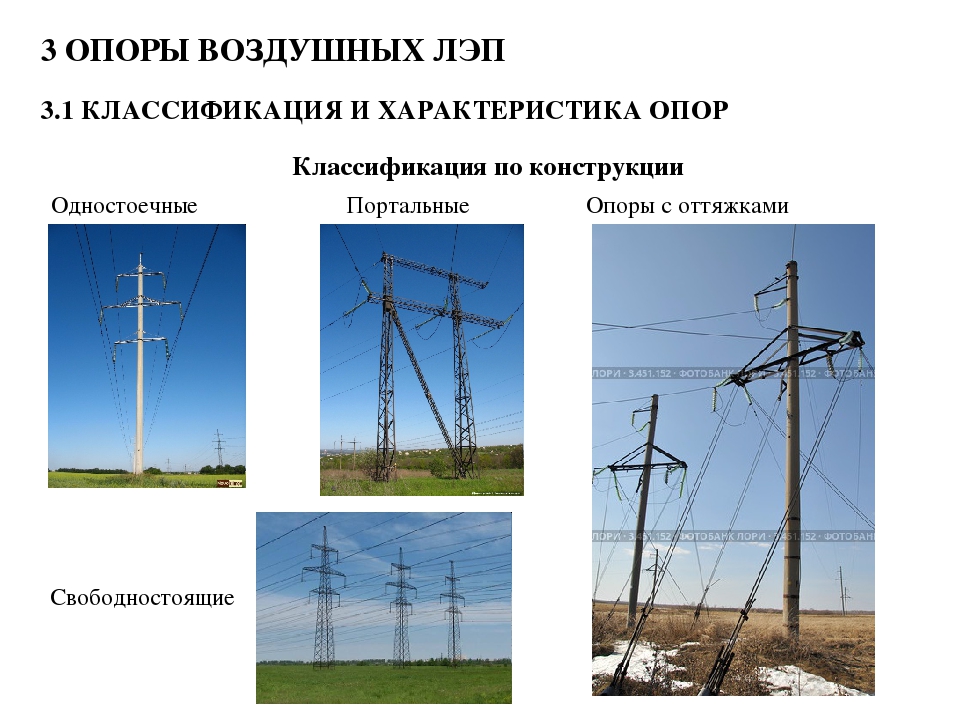

2. Опоры на десятке выше опор ВЛ 0,4 кВ. Это из-за того, что для ВЛ 10 кВ от поверхности земли и пересечений с проезжей частью расстояние должно быть больше, чем с ВЛ 0,4 кВ. Как измеряются габарит и стрела провеса проводов ВЛ почитай на блоге.

При этом на обоих ВЛ могут применяться деревянные, металлические и ж/б опоры.

3. На ВЛ 10 кВ устанавливают изоляторы ШФ-20В и ПС-70Д, на ВЛ 0,4 кВ изоляторы ТФ-20.
4. Воздушные линии 10 кВ с тремя проводами, а на ВЛ 0,4 проводов четыре – это из-за различия в видах заземления нейтрали.

Повышенное напряжение базисного узла

Во многих практических расчётах можно столкнуться с тем, что напряжение базисного узла задается повышенным и редко совпадает с номинальной величиной. В частности, для сетей 110 кВ величина составляет 115 (121) кВ, для сетей 220 кВ — 230 (242) кВ. Объяснений данному факту может быть несколько.

В первую очередь это может быть обусловлено тем, что в соответствии с указаниями по расчёту коротких замыканий при учете тока подпитки от внешней системы необходимо задавать напряжение этой системы выше номинала на 5 %. Эта мера направлена на намеренное завышение расчётного тока короткого замыкания, чтобы исключить неопределенность, связанную с составом оборудования и режимом внешней сети.

Второе объяснение менее убедительно по сравнению с первым, но имеет под собой вполне логичное основание. Как правило, базисный узел задается на шинах мощной электростанции района, либо на шинах подстанции высокого или сверхвысокого напряжения, связывающей район с внешней системой. Опыт расчётов подсказывает, что в большинстве случаев мощность именно вытекает из базисного узла, а не наоборот. В начале передачи, опять же как правило, напряжение выше, чем на приемном конце, а на электростанции напряжения в нормальном режиме выше, чем у потребителей. Таким образом, умышленное завышение напряжения базисного узла имеет своей целью отразить указанную физическую закономерность.

Напряжение 10кВ: особенности и значение

10кВ означает 10 000 вольт, что является относительно высоким значением напряжения. Это напряжение встречается в различных электрических системах и имеет свои особенности и значение.

Особенности напряжения 10кВ:

• Высокое напряжение: 10кВ является значительно более высоким значением напряжения, чем например 220 В, которое используется в домашних электрических сетях.
• Применение в силовых сетях: напряжение 10кВ используется в силовых сетях для передачи электрической энергии на большие расстояния.
• Изоляция: при работе с напряжением 10кВ необходимы специальные меры безопасности из-за высокого риска поражения электрическим током.

Значение напряжения 10кВ:

Высокое напряжение 10кВ играет важную роль в энергетической инфраструктуре и позволяет передавать электрическую энергию на большие расстояния. Оно позволяет сэкономить затраты на провода и снизить потери энергии при передаче. Также напряжение 10кВ используется в различных индустриальных процессах, где требуется большая мощность и электрическая энергия.

Вместе с тем, напряжение 10кВ требует специальной инфраструктуры и обеспечения безопасности при работе с ним

Несоблюдение правил и мер предосторожности может привести к серьезным последствиям, включая электротравмы и пожары

В целом, напряжение 10кВ имеет свои особенности и значение, которые должны быть учтены при проектировании и эксплуатации электрических систем.

Перевод кВА в кВТ и наоборот

Если говорить обычным языком, отличие квт от ква в том, что кВт является полезной, а кВА полной мощностью. Согласно следующему примеру перевода значений кВА-20%=кВт и 1=0,8 кВт. Для перевода ампера в квт необходимо от первого значения вычесть двадцать процентов. В итоге выйдет показатель, имеющий малую погрешность. Например, если бытовой стабилизатор обладает мощностью 15, то чтобы вычислить киловатты, необходимо это значение перемножить на 0,8 или же отнять от него 20%. Потом можно все пересчитать, используя онлайн-конвертеры. В итоге необходимо действовать по простой формуле:

P=S * Сosf, где P является активной мощностью, S-полной силой, Сos f мощностным коэффициентом.

Для обратного действия и вычисления киловольт, к примеру, на портативном генераторе 10 киловатт необходимо поделить это значение на 0,8, согласно приведенной ниже формуле:

S=P/ Сos f, где S считается полной мощностью, P активной силой, а Сos f мощностным коэффициентом. Более подробная справочная информация дана в любом физическом учебном пособии, в том числе и ответ на вопрос, как мощность трансформатора 1000 ква перевести в кВт.

Стоит отметить, что наиболее часто встречающимися расшифровками мощностного коэффициента являются следующие значения: 1 является оптимальным значением, 0,95 хорошим, 0,90 — удовлетворительным, 0,80 средним, 0,70 низким и 0,60 плохим. Поэтому силу трансформатора 1000 ква перевести в киловатты не составит труда.

Отвечая на вопрос, какая у киловатт и киловольт разница, можно сказать, что это две разные величины. В первом случае это единица измерения полной мощности, а во втором только активной. Разница их проявляется в работе электрического оборудования, несмотря на возможную схожесть в написании величин.

Источник

Монтаж подстанций промышленных предприятий — Монтаж РУ до 1000 В

6. МОНТАЖ РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ НАПРЯЖЕНИЕМ ДО 1000 В

Основным видом распределительных устройств напряжением до 1000 В являются распределительные щиты. С их помощью осуществляют питание внешних нагрузок и собственных нужд подстанций. Распределительные щиты разнообразны по схемам и по установленным в них аппаратам и приборам. Щиты комплектуют из панелей или шкафов, соединенных между собой в количествах и сочетаниях, соответствующих проектной схеме и строительной части щитового помещения. Панель (или шкаф) является полностью законченным элементом щита, а щит в целом — комплектным электротехническим устройством. Панель представляет собой металлоконструкцию (каркас с лицевой панелью), на которой установлены аппараты и приборы для коммутации, измерения и защиты. Панели щита связаны сборными шинами и проводками вторичных цепей, к которым присоединяют аппаратуру, смонтированную на панелях. Они разделяются на вводные, линейные и секционные в зависимости от назначения установленных на них аппаратов, а также торцовые, назначение которых — защитное и декоративное закрытие боковых сторон крайних панелей щита. Панели всех серий имеют в своей основе единый каркас из гнутых стальных листов толщиной 2—3 мм с деталями из стальных гнутых профилей для креплений аппаратов и одинаковую конструкцию: две фасадные стойки, верхний фасадный лист для измерительных приборов, двери для обслуживания аппаратов, установленных на каркасе внутри, две задние стойки, поперечные и продольные связи. Рукоятки приводов автоматов и рубильников через прямоугольные отверстия выведены на фасад панели. Монтаж щитов начинается с разметки места установки фундаментной рамы, которая должна быть установлена на первой стадии монтажных работ. Проверяются проходы между стеной и щитом, симметричное расположение продольных и поперечных осей щита к щитовому помещению, сопряжение с кабельными каналами и проемами с учетом отметки чистого пола. Щиты устанавливают после окончания строительных и отделочных работ на фундаментной раме, выверяют в горизонтальной и вертикальной плоскостях и временно закрепляют. После установки, соединения блоков или панелей между собой и выверки щит окончательно закрепляют болтами или сваркой. Производят монтаж сборных шин и установку приборов, поступивших в отдельной упаковке.

СПИСОК ЛИТЕРАТУРЫ Правила устройства электроустановок. Разд. IV. Распределительные устройства и подстанции. — — 5-е изд. — М.: Атомиздат, 1977. —99 с. СНиП Ш-33-76. Электротехнические устройства. Инструкция по монтажу комплектных распределительных устройств на напряжение до 10 кВ. — Москва: Энергия, 1979. Инструкция по транспортированию, хранению, монтажу и вводу в эксплуатацию трансформаторов на напряжение до 35 кВ без ревизии их активных частей. — Москва: Информэнерго, 1971. Смирнов В. Н., Соколов Б. Д., Соколова Н. Б. Монтаж электрических установок. — М.: Энергия, 1976.— 472 с. Елкин Ю. С. Монтаж электрических машин и трансформаторовт/ Под ред. Б. А. Делибаша, А. Д. Смирнова, Б. А. Соколова. — М.: Энергия, 1979,— 200 с.

Назад

Такие разные и такие одинаковые кВ, кВт, кВтч. Пишите правильно!

Признаюсь, статейку эту я взялся писать и по зову сердца, и по “письмам читателей”. В очередной раз прочитав в СМИ и на информационном портале фразы “реконструкция линии 110 кВт” , “я потребляю в месяц 175 киловатт”, или еще более неудачную “область потребила за неделю 500 тысяч кВт/ч” в моем воспитанном в школе и в универе энергетическом сознании возник не то чтобы “когнитивный диссонанс”, а самый настоящий гнев и негодование. Но поскольку гнев — плохая реакция на происходящее, она не решит проблему: даже если ерничать и оскорблять журналистов в совокупности, они по отдельности умнее не станут.

Поэтому предлагаю сесть в удобную позу (лотоса, кактуса, кому какJ) и, вдохнув глубоко, прочитать этот жесточайший дзэн-энерголикбез! ))

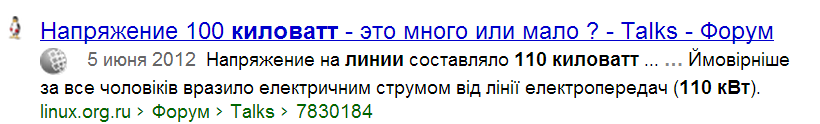

Заблуждение первое: “Линия 110 кВт”. Пример запроса Яндекса:

Если правильно прочитать это выражение, то получается, что это линия электропередач мощностью 110 киловатт. Если сравнить с выражением “линия мощностью 100 тысяч лошадиных сил”, звучит абсурдно? “Но ведь лошадиные силы. ” – промелькнуло у каждого читателя. Да! Это тоже внесистемная единица измерения мощности, но в отношении линии звучит она довольно абсурдно.

Теперь ближе к теме: каким же все-таки параметром характеризуется линия? Наверное, каким-то относительно стабильным и все же выделяющим ее среди “собратьев”. Линии электропередач характеризуются разными параметрами. Так вот в основу определяющего параметра лег уровень напряжения (класс напряжения), который способны выдержать изоляторы этой линии! Поэтому линии электропередач различают по номинальным напряжениям. В приведенном мною примере — это 110 киловольт (кВ). При этом по линии с напряжением 110 кВ может передаваться и 0 киловатт (кВт) и десятки тысяч киловатт мощности, все зависит от тока, который по ней идет.

Тем не менее стоит отметить, что некоторые элементы энергоситем и сетей характеризуюся величиной мощности. Это генераторы и трансформаторы. Таким образом, сказать в отношении генератора, что он, “генератор 1000 кВт”, — это вполне приемлимо, ибо именно величина мощности для него имеет определяющее значение. Для трансформаторов , как для “элементов-посредников” между тем же генератором и линией (или между линиями электропередая), применимо указание его номинальной мощности, и уровней напряжений, которые он трансформирует. Например, фраза “трансформатор 110/10 кВ” означает, что этот трансформатор умеет делать из 110 тысяч вольт 10 тысяч вольт, причем в обоих направлениях. А не так, как говорилось в известном анекдоте: “Трансформатор получает 220 отдает 127, на остальные гудит”. Следует добавить, что мощность трансформатора измеряют не в киловаттах (кВт), а в киловольт-амперах (кВА), это тоже единица мощности в энергетике. Но об этом отдельная большая история, в которой я расскажу про “треугольник мощностей”!

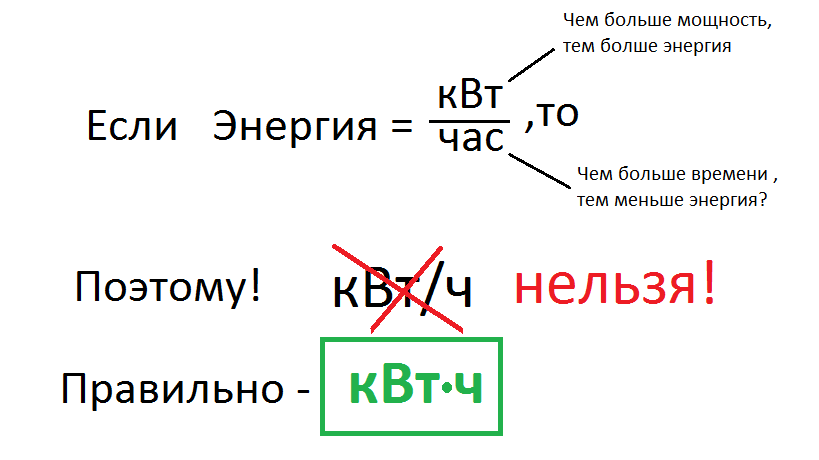

Заблуждение второе: “ У меня счетчик накрутил 215 кВт/ч”

Такие вопросы гуглу тоже задают не стесняясь

Определение ответа на вопрос дано на картинке запроса из Гугла, но я немного разверну его. Тут надо малость вспомнить математику и дроби. Если мы ошибочно сделаем запись о потребленной энергии в виде 100 кВт/ч, то это будет означать, что чем больше у нас киловатт мощности имеет нагрузка (чайник, утюг), то энергии потребляться будет больше (киловатты в числителе). А вот чем больше часов ваш чайник в N киловатт будет потреблять энергии, тем меньше энергии счетчик накрутит (часы находятся в знаменателе и уменьшают величину дроби). Но это же не так. – в очередной раз промелькнуло в голове читателя: чем больше времени включен чайник, тем больше киловатт-часов накручивает счетчик! Да, все верно, поэтому и записывается правильно единица измерения электроэнергии как кВт*ч, т.е. мощность, умноженная на время= электрическая энергия.

В дополнение к вышесказанному стоит отметить, что к употреблению на кухне фразы «у меня счетчик накрутил 120 киловатт, а у Гали 320 киловатт» еще можно отнестись с снисхождением. Ибо это бытовое выражение «счетчик накрутил 120 киловатт» подразумевает «счетчик отсчитал 120 киловатт-часов». Но употребление данных «кухонных» выражений в СМИ — совсем не комильфо. Если, конечно, СМИ не опустилось до уровня коммуналковской кухни.

За сим свой краткий энерголикбез оканчиваю и сажусь за следующий! Желаю вам энергоэффективных киловатт-часов!

Источник

Литература[]

• Электромонтажные работы. В 11 кн. Кн. 8. Ч. 1. Воздушные линии электропередачи: Учеб. пособие для ПТУ / Магидин Ф. А.; Под ред. А. Н. Трифонова. — М.: Высшая школа, 1991. — 208 с. — ISBN 5-06-001074-0
• Рожкова Л. Д., Козулин В. С. Электрооборудование станций и подстанций: Учебник для техникумов. — 3-е изд., перераб. и доп. — М.: Энергоатомиздат, 1987. — 648 с.: ил. ББК 31.277.1 Р63
• Проектирование электрической части станций и подстанций: Учеб. пособие / Петрова С. С.; Под ред. С. А. Мартынова. — Л.: ЛПИ им. М. И. Калинина, 1980. — 76 с. — УДК 621.311.2(0.75.8)
• Федоров А. А., Попов Ю. П. Эксплуатация электрооборудования промышленных предприятий. — М.: Энергоатомиздат, 1986. — 280 с.

Понятие фазного напряжения

Фазное напряжение — это один из ключевых параметров переменного тока (AC), который характеризует электрический сигнал или систему в контексте электроэнергетики и электротехники. В переменном токе сигнал колеблется во времени и принимает вид синусоидальной волны, где существуют две основные характеристики: амплитуда и фаза.

Фазное напряжение представляет собой мгновенное значение напряжения в определенный момент времени в одной из трех фаз (обычно обозначаемых как A, B и C) в трехфазных системах переменного тока

Фазное напряжение важно, так как оно определяет моменты, когда электрические устройства и оборудование в системе начинают свою работу или выключаются

В трехфазных системах фазное напряжение сдвинуто по фазе на 120 градусов между фазами, что обеспечивает более эффективное использование электроэнергии и обеспечивает стабильность в работе электрических систем. Фазное напряжение также используется для определения момента переключения между фазами и для контроля сетевых параметров, таких как активная и реактивная мощность.

Важно отметить, что фазное напряжение отличается от линейного напряжения, которое равно корню из трех умноженных на фазное напряжение. Таким образом, понимание фазного напряжения играет критическую роль в электроэнергетических системах и позволяет эффективно управлять распределением и использованием электроэнергии в промышленных и домашних сетях

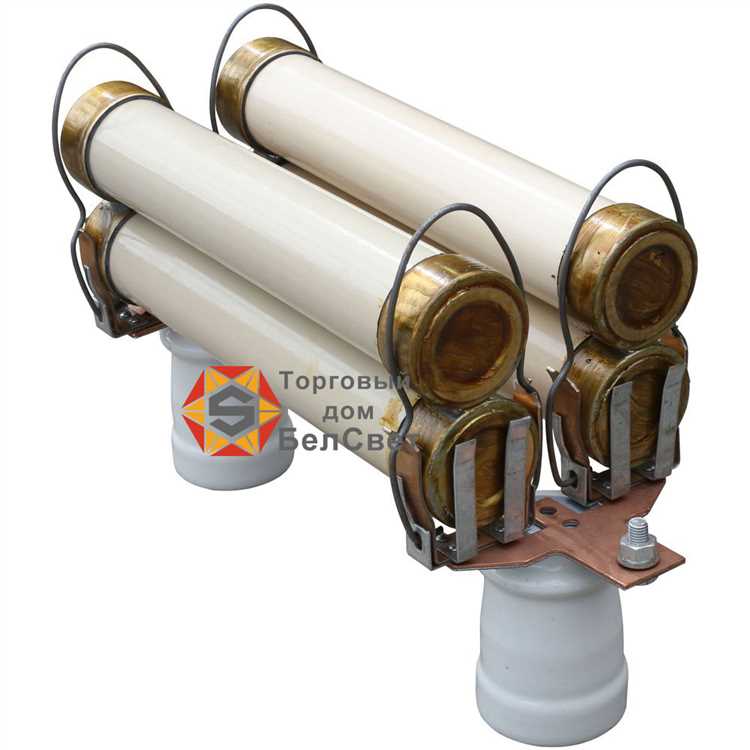

Предохранители 10 кв на сайте Защита электрооборудования
