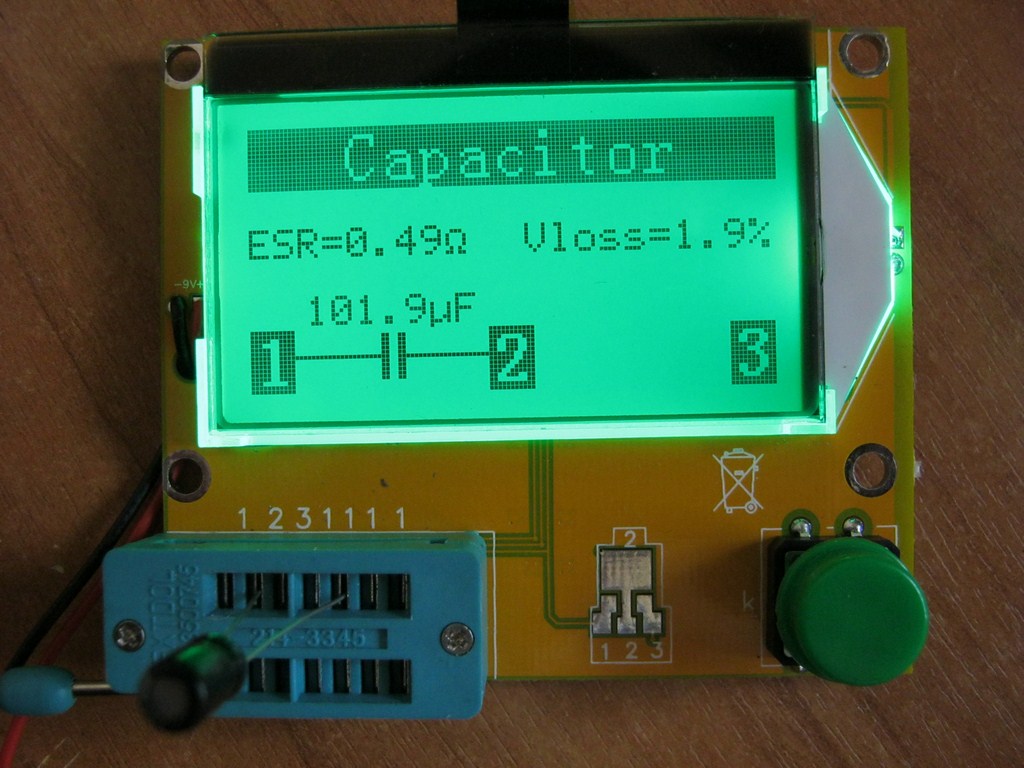

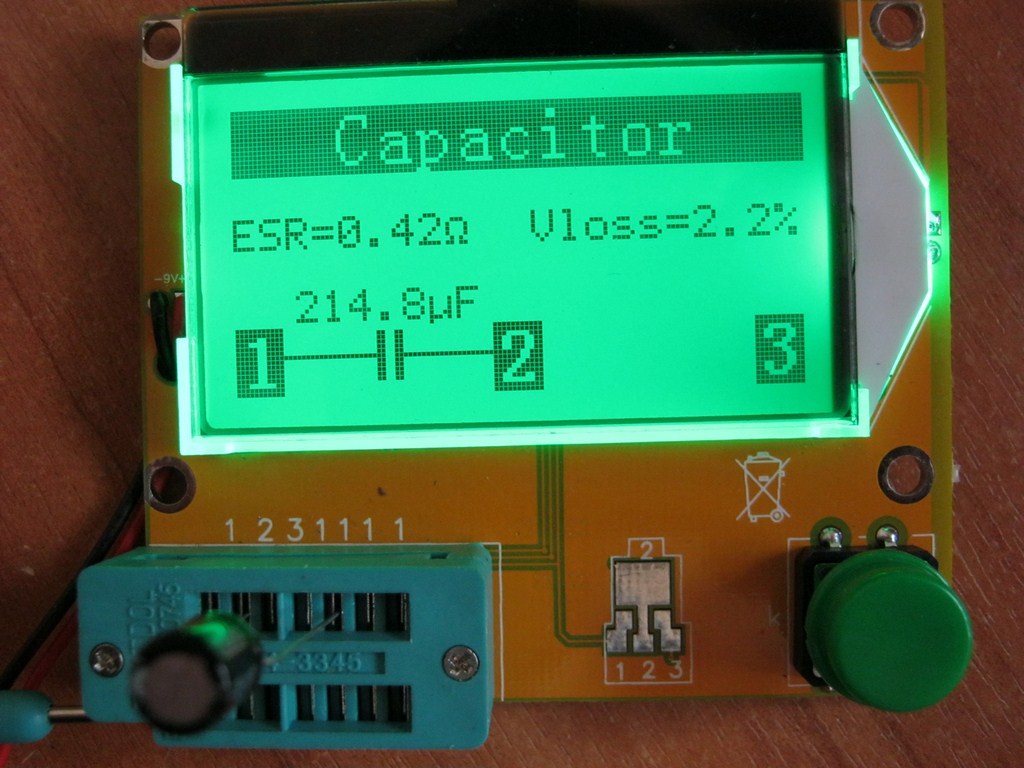

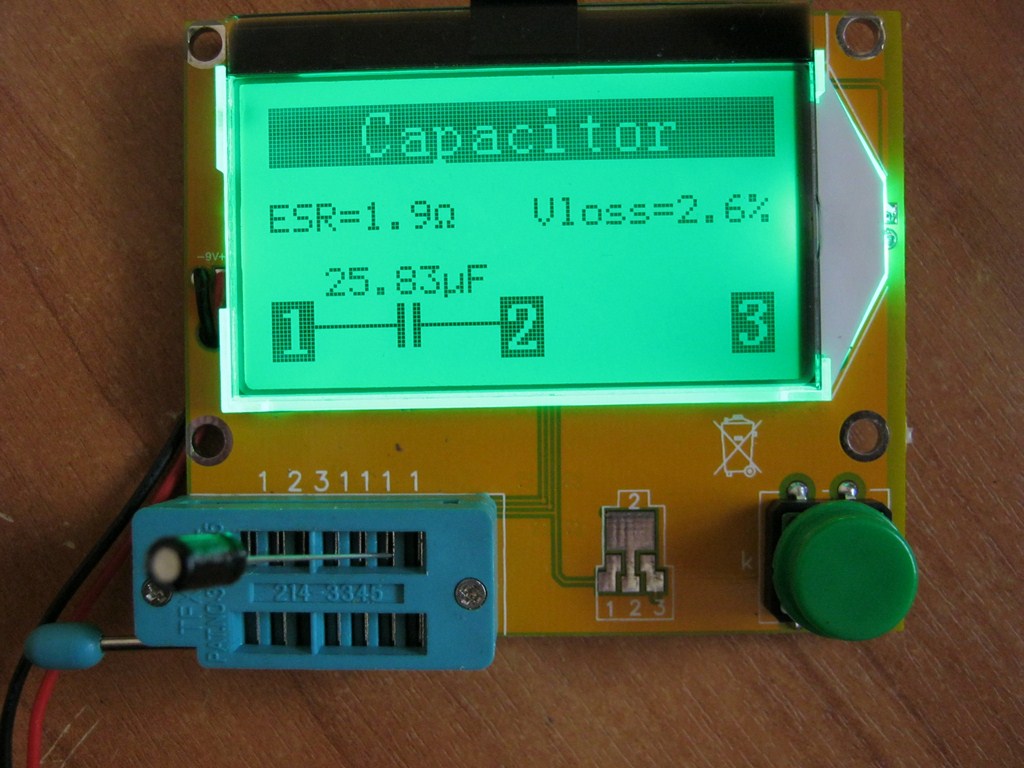

Шаги измерения VLoss
Для измерения VLoss необходимо подготовить все необходимые инструменты и оборудование: мультиметр с функцией измерения емкости и потерь, генератор сигнала и подходящее соединительное оборудование.
Шаг 1: Подключите конденсаторы к генератору сигнала. Это можно сделать с помощью резистивного делителя для уменьшения уровня сигнала, который поступает на конденсаторы.
Шаг 2: Пользуясь мультиметром, измерьте ёмкость каждого конденсатора и запишите ее результаты.
Шаг 3: Установите генератор сигналов на определенную частоту и подайте сигнал на конденсатор. Ожидайте, пока сигнал установится на конденсаторе.
Шаг 4: Измерьте пиковое напряжение на конденсаторе с помощью мультиметра и запишите результаты. Это значение должно быть использовано при расчете потерь конденсатора.
Шаг 5: Измерьте также амплитудное значение сигнала с помощью мультиметра и запишите его результаты. Это значение должно быть использовано при расчете потерь конденсатора.
Шаг 6: Используя предыдущие значения, рассчитайте VLoss конденсатора с помощью соответствующей формулы. Результаты могут быть записаны в таблицу.
Причины возникновения Vloss конденсатора
Существует несколько причин возникновения Vloss конденсатора:
- Изоляция конденсатора: Если между пластинами конденсатора есть неполадки в изоляции или короткое замыкание, это приводит к увеличению Vloss.
- Нагрев: При работе конденсатора в высокотемпературных условиях происходит увеличение потери энергии и, соответственно, Vloss.
- Полупроводниковые материалы: Некоторые конденсаторы имеют в своем составе полупроводниковые материалы, которые могут привести к увеличению потерь энергии и Vloss.
- Влияние внешних факторов: Шумы, магнитные поля и другие внешние факторы могут привести к увеличению Vloss конденсатора.
Все эти причины могут привести к потере энергии в конденсаторе и снижению его эффективности. Поэтому, для обеспечения нормальной работы системы, необходимо учитывать и контролировать уровень Vloss.
Понятие полярности для конденсаторов и их выход из строя
Для повышения производительности некоторые компоненты этой категории изготавливаются с использованием промежуточного материала, пропитанного электролитом. Дополнительные слои создаются из оксидов металлов и диэлектриков.
Электролитический конденсатор Конденсатор
Эти изделия подключаются с обязательной полярностью. Специальные отметки на жилье предупреждают пользователей о соответствующем ограничении. Если в процессе установки произошла ошибка, конденсатор выйдет из строя при первом подключении. Закипание электролита может вызвать повышение напряжения.
Довожу до вашего сведения. Пазы на крышке и предохранительный клапан снижают разрушительный эффект в аварийной ситуации.
Тангенс угла магнитных потерь
Величина удельных суммарных потерь PSP не всегда может быть нормирована для материала сердечника. Наиболее часто нормируется параметр тангенс угла магнитных потерь tg(δμ) или относительный тангенс угла магнитных потерь (Relative at fmin loss factorat fmax) tg(δμ)/μH. Для определения данных параметров обратимся к эквивалентной схеме дросселя
Эквивалентная схема дросселя.
Напомню, что она состоит из межвитковой ёмкости С, сопротивление обмоток R, индуктивность рассеивания обмоток LS, проводимости потерь сердечника gμ и индуктивности дросселя L. Ток в дросселе I состоит из двух частей активной составляющей Ia, обусловленный проводимостью потерь и реактивной составляющей Iμ, зависящей от индуктивности дросселя. Активная составляющая совпадает по фазе с напряжение на дросселе U, а реактивная – отстает по фазе на угол φ = π/2.
где y – комплексная проводимость,
ω – угловая частота, ω = 2πf,
L – индуктивность дросселя,
Rμ – сопротивление потерь дросселя,
Um – амплитудное значение переменного напряжения,
Im – амплитудное значение переменного тока,
δμ – угол потерь дросселя,
tg(δμ) – тангенс угла магнитных потерь.
В связи с этим для характеристики магнитных потерь дросселя вводится параметр называемый тангенс угла магнитных потерь tg(δμ).
Тогда мощность потерь дросселя можно определить по следующей формуле
где I – действующее значение тока протекающего через дроссель,
ω – угловая частота, ω = 2πf,
L – индуктивность дросселя.
Кроме данного параметра, широко используется относительный тангенс угла магнитных потерь, который равен отношению тангенса угла магнитных потерь к начальной магнитной проницаемости, тогда потери мощности в сердечнике составят
где tg(δμ)/μн – относительный тангенс угла магнитных потерь,
μн – начальная магнитная проницаемость.
Тангенс угла магнитных потерь и относительный тангенс угла магнитных потерь имеет выраженную частотную зависимость и зависимость от напряженности магнитного поля. Данные зависимости отражаются в справочниках и datasheet на различные типы магнитных веществ.
Реактивное сопротивление катушки индуктивности
Из приведенного выше опыта можно сделать вывод, что сопротивление катушки зависит от частоты и рассчитывается по формуле
где это находится
XL — сопротивление катушки, Ом
P — постоянный и равный примерно 3,14
F — частота, Гц
L — индуктивность
где это находится
XL — сопротивление катушки, Ом
P — постоянный и равный примерно 3,14
F — частота, Гц
L — индуктивность
где это находится
XL — сопротивление катушки, Ом
P — постоянный и равный примерно 3,14
F — частота, Гц
L — индуктивность
где это находится
XL — реактивное сопротивление катушки, Ом
P — постоянный и равный примерно 3,14
P — постоянный и примерно равный 3,14
F — частота, Гц
L — индуктивность, Генри
Осциллограмма силы тока на активном сопротивлении
В этом эксперименте нам не нужно знать номинальный ток в цепи. Мы увидим только то, от чего зависит сила тока и изменится ли она полностью?
Поэтому наша схема будет выглядеть так:
В этом случае шунт будет резистором 0,5 Ом. Почему именно 0,5 Ом? Да потому что он не сильно нагревается, так как имеет небольшое сопротивление, да и его номинала тоже вполне хватает для снятия с него напряжения.
Осталось снять напряжение с генератора и шунтировать при помощи осциллографа. Если не забыли, снимем осциллограмму тока в цепи с шунта. Красная осциллограмма — это напряжение от генератора Ugen, а желтая осциллограмма — напряжение от шунта Ush, в нашем случае ток. Посмотрим, что у нас получилось:
Частота 28 Герц:
Частота 285 Герц:
Частота 30 килогерц:
Как видите, с увеличением частоты сила тока остается прежней.

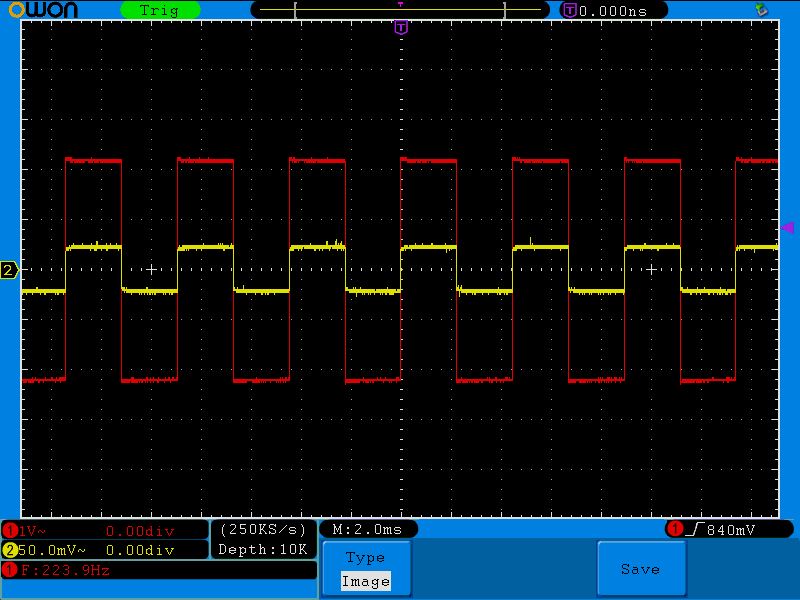

Побалуйте себя осциллограммой:

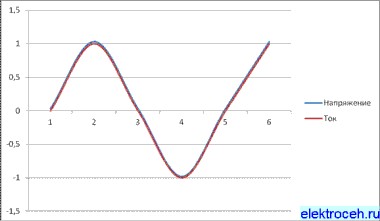

Как видим, сила тока полностью повторяет форму сигнала напряжения.
Итак, какие выводы можно сделать?
1) Ток через активное (омическое) сопротивление имеет ту же форму, что и форма напряжения.
2) Сила тока и напряжение на активном резисторе совпадают по фазе, т.е там, где идет напряжение, там и ток. Они движутся синхронно, то есть одновременно.
3) По мере увеличения частоты ничего не меняется (если только на очень высоких частотах).
Почему вредно большое значение ESR
На нулевой частоте (постоянный ток) и низких частотах, как вы помните из статьи конденсатор в цепи постоянного и переменного тока, конденсатор сам оказывает большое сопротивление электрическому току. В этом случае какие-то паразитные доли Ома сопротивления ESR не будут влиять на параметры электрической цепи. Все самое интересное начинается тогда, когда конденсатор работает в высокочастотных цепях (ВЧ).
Мы с вами знаем, что конденсатор пропускает через себя переменный ток. И чем больше частота, тем меньше сопротивление самого конденсатора. Вот вам формула, если позабыли:
где, ХС — это сопротивление конденсатора, Ом
П — постоянная и равняется приблизительно 3,14
F — частота, измеряется в Герцах
С — емкость, измеряется в Фарадах
Но, одно то мы не учли… Сопротивление выводов и пластин с частотой не меняется! Так… и если пораскинуть мозгами, то получается, что на бесконечной частоте сопротивление конденсатора будет равняться его ESRу? Получается, наш конденсатор превращается в резистор? А как ведет себя резистор в цепи переменного тока? Да точно также как и в цепи постоянного тока: греется! Следовательно на этом резисторе будет рассеиваться мощность P в окружающую среду. А как вы помните, мощность через сопротивление и силу тока выражается формулой:
P=I2xR
где
I — это сила тока, в Амперах
R — сопротивление резистора ESR, в Омах
Значит, если ESR будет больше, то и мощность рассеивания тоже будет больше! То есть этот резистор будет хорошенько нагреваться.
Догоняете о чем я вам толкую?
Из всего выше сказанного можно сделать простенький вывод: конденсатор с большим ESR в высокочастотных цепях с большими токами будет нагреваться. Ну да ладно, пусть себе греется… Резисторы и микросхемы тоже ведь греются и ничего! Но весь косяк заключается в том, что с увеличением температуры конденсатора меняется и его емкость! Есть даже такой интересный параметр конденсатора, как ТКЕ или Температурный Коэффициент Емкости. Этот коэффициент показывает, насколько поменяется емкость при изменении температуры. А раз уже «плавает» емкость, то вслед за ней «плывет» и схема.
Способы устранения Vloss конденсатора
При обнаружении проблем с Vloss конденсатора рекомендуется применить следующие способы устранения неполадок:
- Проверить напряжение питания. Недостаточное напряжение может быть причиной Vloss конденсатора. Убедитесь, что конденсатор подключен к правильному и стабильному источнику питания с соответствующим напряжением.
- Провести замеры емкости. Используйте мультиметр или специализированные приборы для измерения емкости конденсатора. Если измеренное значение различается сильно от номинала, это может указывать на повреждение или деградацию конденсатора.
- Проверить соединения. Неплотное или неустойчивое соединение между конденсатором и другими элементами схемы может приводить к увеличению Vloss конденсатора. Проверьте клеммы и провода на предмет повреждений или окисления, а также убедитесь, что соединения сделаны качественно.
- Заменить конденсатор. Если все предыдущие меры не помогли устранить проблему, возможно, требуется замена самого конденсатора. При выборе замену, обратитесь к документации или производителю для получения информации о требуемых характеристиках и правильного типа конденсатора.
- Проверить рабочие условия. Некоторые конденсаторы имеют ограничения по работе в условиях повышенной температуры, влажности или электромагнитных помех. Если конденсатор эксплуатируется в таких условиях, возможно, необходимо принять меры для снижения неблагоприятного влияния на конденсатор.
Устранение Vloss конденсатора требует внимательности и аккуратности. Если у вас нет навыков или опыта в работе с электроникой, рекомендуется обратиться к квалифицированному специалисту для проведения диагностики и ремонта.
Что такое косинус Фи (cos φ) – “коэффициент мощности”
Косинус фи (cos φ) косинус угла между фазой напряжения и фазой тока. При активной нагрузке фаза напряжения совпадает с фазой тока, φ (между фазами) равен 0 (нулю). А как мы знаем, cos0=1. Другими словами, для активной нагрузки коэффициент мощности равно 1 или 100%.
Активная нагрузка
В емкостной или индуктивной нагрузке фаза тока не совпадает с фазой напряжения. Это приводит к “сдвигу фаз”. Для индуктивных или активно-индуктивных нагрузок (с катушками: двигатели, дроссели, трансформаторы) фаза тока задерживается по отношению к фазе напряжения. При емкостной нагрузке (конденсатор) фаза тока предшествует фазе напряжения Так почему косинус фи (cos φ) то же самое, что коэффициент мощностиэто потому, что S=U*I. Посмотрите на приведенные ниже графики. Здесь φ равен 90 косинусу phi (cosφ)=0 (ноль).
Индуктивная нагрузка
Попробуем для простоты рассчитать мощность, приняв максимальное напряжение за 1 (100%), в этот момент ток равен 0 (нулю). И наоборот, когда ток максимален, напряжение равно нулю. Оказывается, что эффективная мощность равна 0 (нулю).
Коэффициент мощности это отношение полезной активной мощности к кажущейся мощности, т.е. cosφ=P/S.
Треугольник власти
Взгляните на треугольник власти. Вспомните тригонометрию (это что-то из математики), она пригодится здесь.
Q =U x I x sin φ.
На практике. Если подключить асинхронный двигатель к сети без нагрузки, на холостом ходу. Напряжение вроде бы присутствует, ток тоже присутствует, если его измерить, но никакой полезной работы не происходит. Поэтому активная мощность минимальна. Если нагрузка на двигатель увеличивается, сдвиг фаз начинает уменьшаться и, следовательно, косинус фи (cos φ) увеличивается, а вместе с ним и активная мощность.
К счастью, измерители активной мощности регистрируют только активную мощность соответственно. Поэтому вам не придется переплачивать за общую мощность.
Однако реактивная мощность имеет большой недостаток, поскольку она создает ненужную нагрузку на энергосистему, что в свою очередь приводит к потерям.
Читайте далее:
- Шаговые двигатели: свойства и практические схемы управления. Часть 2.
- Значение слова ЭЛЕКТРОТЕХНИКАЦИЯ. Что такое ЭЛЕКТРОТЕХНИКА?.
- Рабочие характеристики асинхронного двигателя; Школа для электриков: электротехника и электроника.
- Что такое реактивная мощность и как с ней бороться; Сайт для электриков – статьи, советы, примеры, диаграммы.
- Полное сопротивление цепи переменного тока – Основы электроники.
- С низким пусковым током: корректоры коэффициента мощности от STM.
- Лекции по ТЭ – #27 Явление резонанса в электрических цепях.
Портативный усилитель для оптимального звучания
Высокоомные наушники дают лучшее качество звука, но могут играть слишком тихо на портативных устройствах. Чтобы данная проблема не стояла остро, мощность динамиков должна соответствовать устройству. Иначе громкость звучания всегда будет неудовлетворительной. Если нельзя добиться нужного звука, сочетая наушники с приборами, попробуйте воспользоваться специальным усилителем.
Подбор наушников с правильным импедансом помогает аудиоустройству функционировать стабильно, служить долго и выдавать звук достаточно удовлетворительного качества. Хороший звук ценят не только профессионалы, каждый день работающие в музыкальной сфере. Любому человеку приятно иметь устройство, выдающее чистое, глубокое и красивое звучание. Раздражающие шумы, слишком тихий звук или быстрый расход батареи могут сильно испортить настроение.
Высокие показатели импеданса наушников обеспечивают небольшую отдачу тока. За счет этого расходуется меньше энергии, а частотных искажений происходит меньше. Характеристики амплитуды и частоты в высокоомных наушниках выравниваются благодаря работе через усилитель.
Чтобы понять, какое сопротивление звучит в вашем устройстве, определите, на какое напряжение способно ваше устройство. Маленькие приборы физически не могут создавать большое напряжение. Большое напряжение на выходе образуют приборы стационарного типа, работающие от сети, а не от батареи. Поэтому сопротивление наушников для стационарных устройств звуковоспроизведения должно быть выше, чтобы полнее насладиться возможностями хорошей техники. Однако хороший усилитель может проконтролировать процесс взаимодействия технических приспособлений, сгладить недостатки и раскрыть потенциал приборов.

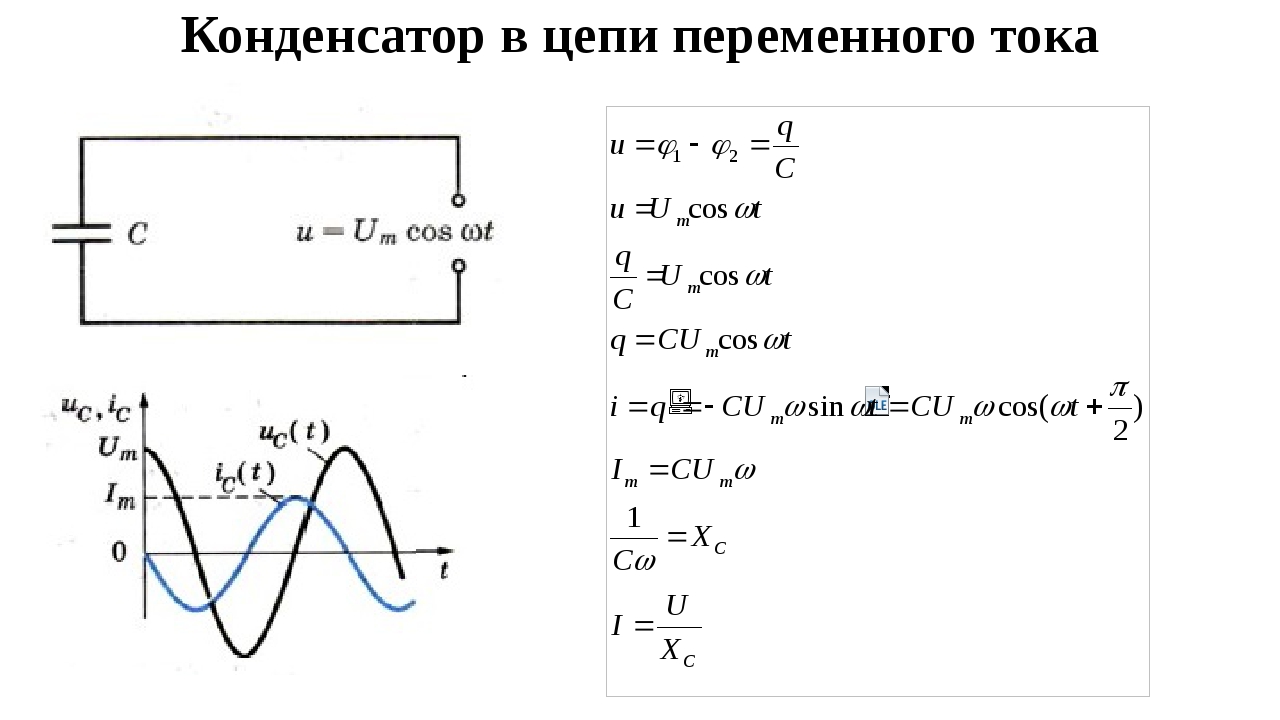

Как рассчитать Xc
Сила тока цепи с индикаторами постоянного напряжения на момент работы электрического конденсатора равна 0. Ее значения в цепи с переменным напряжением после подключения конденсатора I? 0. Следовательно, конденсатор подает меньше Xc в цепь переменного напряжения, чем в цепь постоянного напряжения.
Формула расчета показателя напряжения за одну секунду
Формула для расчета величины электрического тока в мгновение ока
Оказывается, изменения напряжения отличаются по фазе от изменений тока на / 2.
По закону, сформулированному Омом, показатели силы электрического тока прямо пропорциональны величине напряжения цепи. Формула расчета наибольших значений силы тока и силы тока:

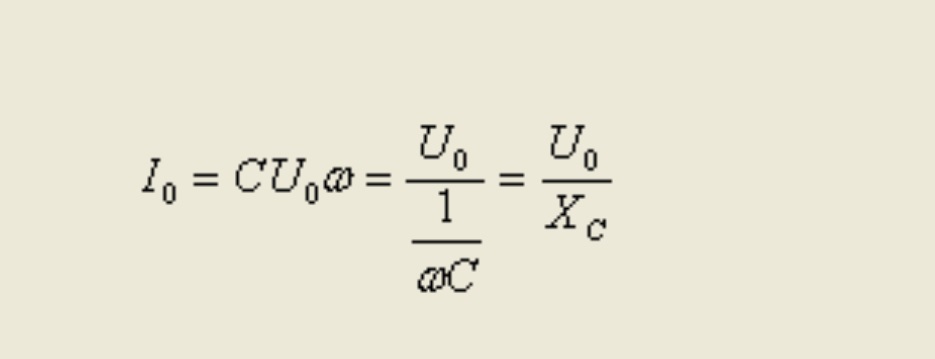

Максимальные значения силы тока и силы тока можно рассчитать по формуле

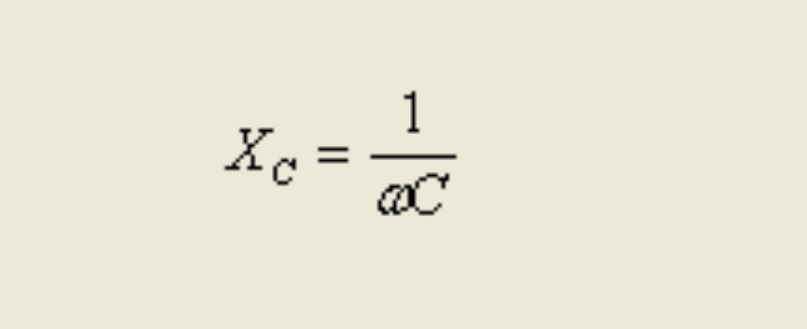

Итоговая формула для расчета емкости в цепи переменного тока
= 2πf.
f — показатель частоты непостоянного тока, измеряемый в герцах;
— показатель угловой частоты тока;
C — размер конденсатора в фарадах.
Важно! Xc не действует как параметр проводника, он зависит от характеристики электрической цепи, такой как частота электрического тока. Увеличение значений этой величины вызывает увеличение пропускной способности конденсатора (снижается предел его устойчивости к непостоянному току)
Увеличение значений этой величины вызывает увеличение пропускной способности конденсатора (снижается предел его устойчивости к непостоянному току).
Представьте, что в цепь подключен конденсатор емкостью 1 мкФ. Необходимо рассчитать уровень емкости на частоте 50 Гц и как изменяется емкость цепи переменного тока на частоте 1 кГц. Амплитуда подаваемого на конденсатор напряжения 50 В.
После ввода данных в формулу, определяющую Xc, вы получите следующие значения:
Результат для частоты 50 Гц
Результат для 1 кГц
Емкостное сопротивление приравнивается к отношению отклонений колебаний напряжения на выводах электрической цепи с емкостными параметрами (с малыми индуктивным и активным сопротивлениями) к колебаниям электрического тока цепи. Это эквивалент электрического конденсатора.
Как рассчитать Xc
Сила тока цепи с индикаторами постоянного напряжения на момент работы электрического конденсатора равна 0. Ее значения в цепи с переменным напряжением после подключения конденсатора I? 0. Следовательно, конденсатор подает меньше Xc в цепь переменного напряжения, чем в цепь постоянного напряжения.
Формула расчета показателя напряжения за одну секунду
Формула для расчета величины электрического тока в мгновение ока
Оказывается, изменения напряжения отличаются по фазе от изменений тока на / 2.
По закону, сформулированному Омом, показатели силы электрического тока прямо пропорциональны величине напряжения цепи. Формула расчета наибольших значений силы тока и силы тока:
Максимальные значения силы тока и силы тока можно рассчитать по формуле
Итоговая формула для расчета емкости в цепи переменного тока
= 2πf.
f — показатель частоты непостоянного тока, измеряемый в герцах;
— показатель угловой частоты тока;
C — размер конденсатора в фарадах.
Важно! Xc не действует как параметр проводника, он зависит от характеристики электрической цепи, такой как частота электрического тока. Увеличение значений этой величины вызывает увеличение пропускной способности конденсатора (снижается предел его устойчивости к непостоянному току). Увеличение значений этой величины вызывает увеличение пропускной способности конденсатора (снижается предел его устойчивости к непостоянному току)
Увеличение значений этой величины вызывает увеличение пропускной способности конденсатора (снижается предел его устойчивости к непостоянному току).
Представьте, что в цепь подключен конденсатор емкостью 1 мкФ. Необходимо рассчитать уровень емкости на частоте 50 Гц и как изменяется емкость цепи переменного тока на частоте 1 кГц. Амплитуда подаваемого на конденсатор напряжения 50 В.
После ввода данных в формулу, определяющую Xc, вы получите следующие значения:
Результат для частоты 50 Гц
Результат для 1 кГц
Емкостное сопротивление приравнивается к отношению отклонений колебаний напряжения на выводах электрической цепи с емкостными параметрами (с малыми индуктивным и активным сопротивлениями) к колебаниям электрического тока цепи. Это эквивалент электрического конденсатора.
ESR конденсатора – эквивалентное последовательное сопротивление
ESR конденсатора влияет на его эффективность и работоспособность. Если ESR значительно выше нормы, это может привести к непредвиденным последствиям, таким как нагрев конденсатора, ухудшение электрических характеристик цепи, снижение емкости и деградация работы всей системы.
Величина ESR конденсатора зависит от нескольких факторов, включая материал диэлектрика, качество производства и емкость конденсатора. Чем ниже ESR конденсатора, тем лучше его характеристики и производительность. Производители обычно указывают ESR в технической документации или на самом конденсаторе, чтобы потребители могли выбирать оптимальный компонент.
ESR конденсатора относится к одним из основных параметров, которые нужно учитывать при выборе конденсатора для определенных приложений
Он может существенно влиять на работу электрической системы в целом, поэтому важно подобрать конденсатор с оптимальной ESR для обеспечения стабильной и эффективной работы устройства
Что означает показатель ESR
Высокий показатель ESR может указывать на проблемы с конденсатором, такие как повреждение, неправильное соединение или низкое качество конденсатора. Большое сопротивление может привести к плохому электрическому контакту и плохой стабильности электролитического конденсатора, что может повлечь за собой снижение его емкости и плоскость фазовой характеристики.
В идеале, показатель ESR должен быть минимальным, причем допустимые значения могут зависеть от конкретных требований и характеристик проекта. Оптимальный показатель ESR для конкретного применения должен учитывать требования по энергетической эффективности, стабильности и долговечности системы.
Какое должно быть сопротивление ESR конденсатора
Нормальное значение ESR зависит от типа конденсатора и его рабочей частоты. Различные приложения требуют различных значений ESR в конденсаторе. Чтобы приблизительно определить нормальное значение ESR, можно просмотреть документацию или спецификации на конкретную модель конденсатора.
Однако, обычно нормальное значение ESR лежит в диапазоне от 0,01 Ом до 0,5 Ом. Ниже 0,01 Ом может свидетельствовать о высоком качестве конденсатора. Значение ESR более 0,5 Ом может указывать на неисправность или повреждение конденсатора.
ESR также может меняться с течением времени и под воздействием различных факторов, таких как изменение рабочей температуры или воздействие внешних электрических полей. Поэтому рекомендуется периодически проверять ESR конденсаторов для уверенности в их надлежащей работоспособности.
ESR (Ом) | Состояние конденсатора |
---|---|
Менее 0,01 | Высокое качество |
0,01 — 0,5 | Нормальное состояние |
Более 0,5 | Неисправность или повреждение |
Причины возникновения Esr vloss конденсатора
-
Высокая рабочая температура: Под воздействием высокой температуры внутреннее сопротивление конденсатора может увеличиться, что приведет к увеличению значений Esr vloss.
-
Износ: Долгий срок эксплуатации или неблагоприятные условия, такие как вибрации или перегрузки, могут привести к износу электролитических конденсаторов. Это может снизить их емкость и увеличить значение Esr vloss.
-
Правильность выбора конденсатора: Неправильный выбор конденсатора для конкретного приложения, включая неверное значение емкости, рабочее напряжение или тип конденсатора, может привести к увеличению Esr vloss.
-
Повреждение корпуса: Механические повреждения или повреждения изоляции могут вызвать протекание тока внутри конденсатора, что приведет к увеличению значения Esr vloss.
-
Неисправность конденсатора: Дефекты производства или физические повреждения могут привести к поломке конденсатора и увеличению его Esr vloss значения.
Эти причины могут привести к снижению эффективности работы конденсатора, увеличению его потерь мощности и в конечном итоге привести к отказу или снижению производительности системы, в которой он используется.
Применение на практике
Свойства конденсатора используются в конструкции различных фильтров. Действие емкостного сопротивления в этом случае зависит от способа подключения детали:
- Если его подключить параллельно нагрузке, вы получите фильтр, который отбрасывает высокие частоты. По мере их роста сопротивление конденсатора уменьшается. В результате нагрузка на высоких частотах отклоняется больше, чем на низких частотах.
- Если деталь подключена последовательно с нагрузкой, получается фильтр низких частот. Эта схема также не допускает прохождения постоянного напряжения.
- Еще одна область применения — отделение переменной составляющей от постоянной. Например, в финальных каскадах усилителей звука. Чем выше емкость, тем меньшую частоту может воспроизводить подключенный динамик.
В силовых фильтрах наряду с емкостным сопротивлением также используется свойство накопления и высвобождения заряда. В момент увеличения нагрузки емкость заряженного фильтра разряжается, обеспечивая дополнительную энергию. Он также подавляет пульсации и другие паразитные сигналы, пропуская их через себя и замыкаясь на общий поток. Таким образом обеспечивается сглаживание и поддержание напряжения на нагрузке в заданных пределах, а также устранение нежелательных межкаскадных соединений, вызывающих нестабильную работу.
Измерение сопротивления конденсаторов.
Подготовка к измерению
VLoss – это потеря энергии, которую испытывает электрический сигнал, проходя через конденсатор. Измерение этой потери может помочь определить состояние конденсатора и выявить неисправности. Для того, чтобы провести корректное измерение VLoss, необходимо следовать определенной последовательности действий.
Перед началом измерений необходимо убедиться в том, что конденсатор находится в нерабочем состоянии. Для этого необходимо снять его с цепи и разрядить. Это не только обезопасит от поражения электрическим током, но и позволит получить более точный результат.
Далее, для измерения VLoss нужно подключить конденсатор к измерительному прибору, обычно это происходит через специальное устройство – мост
При этом, необходимо обратить особое внимание на правильность подключения проводов, для того чтобы результаты были достоверными
После установки конденсатора на прибор необходимо оставить его на несколько минут для стабилизации температуры и электрического поля. Это позволит получить более точный результат измерений.
Измерение VLoss производят при определенной емкости и частоте. Для получения более полной информации об оценке состояния конденсатора, необходимо провести измерения при разной емкости и частоте.
Импеданс элемента
Общее сопротивление конденсатора (импеданс) переменному сигналу состоит из трех составляющих: емкостного, резистивного и индуктивного сопротивления. Все эти значения необходимо учитывать при проектировании схем, содержащих элемент памяти. В противном случае в электрической цепи с соответствующим трубопроводом конденсатор может вести себя как индуктивность и находиться в резонансе.
Из всех трех величин емкость конденсатора является наиболее значительной, но индукция также имеет влияние при определенных обстоятельствах. Часто в расчетах предполагается, что паразитные значения, такие как индуктивность или активное сопротивление, пренебрежимо малы, и конденсатор в этом случае называют идеальным.
Общее сопротивление элемента выражается формулой Z = (R2 + (Xl-Xc) 2) ½, где
- XL — индуктивность;
- Xc — емкость;
- R — активный компонент.
Последняя возникает из-за появления электродвижущей силы (ЭДС) самоиндукции. Непостоянство тока приводит к изменению магнитного потока, что сохраняет постоянным ток самоиндукции ЭДС. Это значение определяется индуктивностью L и частотой циркулирующих зарядов W. Xl = wL = 2 * p * f * L. Xc — емкостное сопротивление, зависящее от емкости C и частоты тока f. Xc = 1 / wC = ½ * p * f * C, где w — угловая частота.
Разница между емкостными и индуктивными значениями называется реактивным сопротивлением конденсатора: X = Xl-Xc. По формулам видно, что с увеличением частоты f сигнала индуктивное значение начинает преобладать, при уменьшении емкостного значения. Следовательно, если:
- X> 0, элемент обладает индуктивными свойствами;
- X = 0, в баке присутствует только активное значение;
- X <0, в элементе появляется емкостное сопротивление.
Будет интересно Как конденсаторы указаны на схеме?
Активное сопротивление R связано с потерями мощности, преобразованием ее электрической энергии в тепло. Реактивный — с обменом энергии между переменным током и электромагнитным полем. Следовательно, импеданс можно найти по формуле Z = R + j * X, где j — мнимая единица.
Сопротивление элемента.
Последствия Esr vloss конденсатора
Это может привести к следующим нежелательным последствиям:
Последствие | Описание |
---|---|
Перегрев | Высокое внутреннее сопротивление конденсатора приводит к его нагреву, что может привести к повреждению соседних компонентов и снижению эффективности работы электрической схемы. |
Снижение емкости | Когда Esr vloss конденсатора возрастает, его емкость может снижаться, что может влиять на работу целой системы и ухудшать ее производительность. |
Перекосы напряжения | При сильно повышенном внутреннем сопротивлении конденсатора могут возникать значительные перекосы в значениях напряжения, что может негативно сказываться на работе системы. |
Шум и помехи | Эквивалентная серийная реактивность (ESR) конденсатора может стать источником шумов и помех, что может повлиять на работу соседних элементов и ухудшить качество сигнала. |
Учитывая эти последствия, важно регулярно проверять состояние конденсаторов и внимательно следить за их Esr vloss. В случае выявления проблем, конденсаторы следует заменить или отремонтировать, чтобы избежать серьезных сбоев в работе электрических систем
Влияние ESR и vloss на работу электронных устройств
ESR представляет собой сопротивление, которое имеет конденсатор при пропускании переменного тока. Оно возникает из-за неидеальности материалов конденсатора и соединений между его пластинами. Высокий уровень ESR может привести к увеличению потерь энергии, повышению температуры и снижению эффективности конденсатора. Кроме того, высокий ESR может вызвать резкое падение напряжения и перекрытие сигналов, что может привести к сбою работы электронных устройств.
Vloss, или потери энергии внутри провода конденсатора, также влияют на работу электронных устройств. Они могут возникать из-за различных факторов, таких как сопротивление проводников и диэлектрических материалов. Потери энергии в неправильно подобранном конденсаторе могут привести к неправильной работе схемы, перегреву и снижению долговечности электронного устройства.
При выборе электролитического конденсатора для электронного устройства необходимо обратить внимание на значения ESR и vloss. Они должны быть минимальными, чтобы обеспечить стабильную и эффективную работу устройства. Также стоит учитывать рабочую температуру и рабочую частоту, так как ESR и vloss могут изменяться в зависимости от этих параметров
Также стоит учитывать рабочую температуру и рабочую частоту, так как ESR и vloss могут изменяться в зависимости от этих параметров.
Таблицы с показателями ESR и vloss для различных типов электролитических конденсаторов помогут выбрать подходящий конденсатор для конкретного электронного устройства. Эти таблицы могут быть представлены производителями и доступны в спецификациях продукции.
В итоге, правильный выбор электролитических конденсаторов с низкими значениями ESR и vloss является важным фактором для обеспечения надежной работы электронных устройств, устойчивого долгосрочного функционирования и предотвращения возможных сбоев и повреждений.
Как измерить ESR
Давайте замеряем некоторые наши китайские конденсаторы на ESR. Для этого берем наш многофункциональный универсальный R/L/C/Transistor-metr и проведем несколько замеров:
Первым в бой идет конденсатор на 22 мкФ х 25 Вольт:
Емкость близка к номиналу. ESR=1,9 Ом. Если посмотреть по табличке, то максимальный ESR=2,1 Ом. Наш конденсатор вполне укладывается в этот диапазон. Значит его можно использовать в высокочастотных цепях.
Следующий конденсатор 100 мкФ х 16 Вольт
ESR=0,49 Ом, смотрим табличку… 0,7 максимальный. Значит тоже все ОК. Можно тоже использовать в ВЧ цепях.
И возьмем конденсатор емкостью побольше 220 мкФ х 16 Вольт
Максимальный ESR для него 0,33 Ом. У нас же высветило 0,42 Ома. Такой конденсатор уже не пойдет в ВЧ часть радиоаппаратуры. А в простые схемки, где гуляют низкие частоты (НЧ) сгодится в самый раз! ;-).
Как измерить сопротивление наушников?
Иногда процедуру измерения показателя ошибочно называют импедансометрией. Но на самом деле это название диагностической медицинской процедуры. А для наушников проводится стандартное измерение сопротивления. Чтобы получить детальные соотношения и графики потребуются лабораторный стенд и специальное программное обеспечение.
Импеданс измеряется в Омах. Но это не значит, что его можно определить с помощью омметра. Это только допущение, как будто бы в электрическую цепь включается резистор вместо настоящей нагрузки. Если наушники подключены к компьютеру, то измерение производит его звуковая карта, используя специальное ПО.
