Преимущества и недостатки работы на классе напряжения 0.4 кВ

Класс напряжения 0.4 кВ широко применяется в различных отраслях промышленности и строительства. Рассмотрим основные преимущества и недостатки работы на данном классе напряжения.

• Преимущества:
• Экономичность. Работа на классе напряжения 0.4 кВ позволяет снизить затраты на электроэнергию, поскольку используется более низкое напряжение.
• Безопасность. Напряжение 0.4 кВ считается относительно низким и менее опасным, чем более высокие классы напряжения. Это позволяет уменьшить риск поражения электрическим током.
• Повышенная надежность. Оборудование, работающее на классе напряжения 0.4 кВ, обычно имеет более длительный срок службы и меньшую вероятность поломок, поскольку испытывает меньшую нагрузку.
• Простота обслуживания. Ремонт и техническое обслуживание оборудования на классе напряжения 0.4 кВ проще и требует меньше времени и ресурсов.

• Недостатки:
• Ограниченная передача энергии на большие расстояния. Использование класса напряжения 0.4 кВ не всегда эффективно для передачи электроэнергии на большие расстояния, поскольку возникают потери в энергетических системах.
• Ограниченная мощность. Класс напряжения 0.4 кВ имеет ограничения по мощности, что может быть недостаточным для некоторых видов производства или оборудования.
• Большой размер кабельных линий. Из-за более низкого напряжения требуются более крупные кабельные линии для передачи электроэнергии, что может вызывать проблемы с установкой и площадью занимаемого места.
• Ограниченный выбор оборудования. Некоторое специализированное оборудование может быть недоступно для работы на классе напряжения 0.4 кВ, что может потребовать дополнительных расходов на обновление или замену.

Необходимо тщательно оценить свои потребности и требования, а также внимательно изучить преимущества и недостатки работы на классе напряжения 0.4 кВ перед принятием решения о выборе оборудования.

Нюансы

В продолжение разговора о двигателях нельзя оставить без внимания вопрос выбора схемы включения. Дело в том, что обычно двигателя на своем шильдике содержат маркировку.

В первой строке вы видите условные обозначения треугольника и звезды, обратите внимание, треугольник идет первым. Далее 220/380В – это напряжение на треугольнике и звезде, значит, что при соединении треугольником нужно, чтобы линейное напряжение было равно 220В. Если в вашей сети напряжение равно 380 – значит нужно подключать двигатель в звезду

В то время как фазное всегда на 1,73 меньше, не зависимо от величины линейного

Если в вашей сети напряжение равно 380 – значит нужно подключать двигатель в звезду. В то время как фазное всегда на 1,73 меньше, не зависимо от величины линейного.

Отличным примером является следующий двигатель: Здесь номинальные напряжения уже 380/660, это значит, что его для линейного 380 нужно подключать треугольником, а звезда предназначена для питания от трёх фаз 660В.

Прием электроэнергии на объекте

Передача электроэнергии на объект происходит через специальные провода, которые соединяют объект с электрической подстанцией. На объекте устанавливаются электрические щиты, которые обеспечивают безопасное распределение энергии по всему объекту.

Электрические щиты оснащены различными защитными устройствами, такими как автоматические выключатели и предохранители. Эти устройства отключают энергию в случае перегрузки или короткого замыкания, дабы предотвратить возникновение пожара или повреждение оборудования.

Прием электроэнергии на объекте также включает установку счетчиков электроэнергии, которые предназначены для измерения потребления энергии. Это позволяет контролировать количество электроэнергии, потребляемой объектом, и взимать плату соответствующую потребленной энергии.

Важно отметить, что прием электроэнергии на объекте должен осуществляться в соответствии с требованиями электробезопасности. Безопасность при приеме и использовании электроэнергии является важным аспектом и требует соблюдения всех необходимых правил и нормативов

Распределение электроэнергии

После производства электроэнергии на электростанции она передается по сети распределительных линий напряжением 0,4 кВ. Процесс распределения электроэнергии включает несколько этапов.

Первым этапом является передача электроэнергии от электростанции до подстанции на большой дистанции при высоком напряжении в сети напряжением 110-500 кВ. На подстанции электроэнергия снижается до 0,4 кВ, что обеспечивает ее безопасную передачу по городским и сельским территориям.

Далее, электроэнергия распределяется по сети распределительных линий напряжением 0,4 кВ, которые проложены вдоль улиц и домов. Эти линии содержат трансформаторы, которые поднимают напряжение до 6 и 10 кВ в зависимости от потребностей конкретного района.

От каждой линии 0,4 кВ отходят подводы, которые направляют электроэнергию в дома, офисы и промышленные предприятия. Внутри зданий электроэнергия распределяется по электрическим сетям напряжением 220 В для домашних потребителей и 380 В для промышленных потребителей.

Таким образом, распределение электроэнергии по сети напряжением 0,4 кВ осуществляется через подстанции, распределительные линии и подводы, обеспечивая надежное и безопасное электроснабжение различных потребителей.

Использование электроприборов

С помощью электроприборов можно осуществлять разнообразные задачи, включая освещение, нагрев, охлаждение и готовку пищи. Кроме того, электроприборы используются в различных отраслях промышленности, медицине, транспорте и телекоммуникациях.

Однако, перед использованием любого электроприбора необходимо убедиться в его безопасности и правильности работы. Для этого следует соблюдать следующие правила:

Соблюдение указанных правил поможет обеспечить безопасность и надежность работы электроприборов, а также продлит их срок службы. Правильное использование электроприборов также способствует энергосбережению и снижению затрат на электроэнергию.

ВГТ 110 расшифровка

Расшифровка выключателя ВГТ-110 II*-40/2500У1:
В- выключатель;
Г — газовая изоляция;
Т — условное обозначение конструктивного исполнения;
110 — номинальное напряжение, кВ (110 или 220);
II* — степень загрязнения по условиям работы изолятора по ГОСТ 9920 II*
40 — номинальный ток отключения, кА;
2500 — номинальный ток, А;
У1 — климатическое исполнение и категория размещения по ГОСТ
15150-69 и ГОСТ 15543.1-89. привода ППрК-1800С:
П — привод;
Пр — пружинный;
К — кулачковый;
1800 — работа статического включения, Дж;
С — специальный.

Элегазовые выключатели серии серии ВГТ предназначены для переключения электрических цепей как в нормальных, так и в аварийных ситуациях, а также для эксплуатации в циклах автоматического переключения в трехфазных сетях переменного тока с частотой 50 Гц и номинальным напряжением 110 и 220 кВ.

Приложения класса напряжения 0,4 кВ в промышленных системах

Класс напряжения 0,4 кВ, также известный как низкое напряжение, широко используется в промышленных системах для обеспечения электропитания значительного количества различных устройств. Рассмотрим основные приложения этого класса напряжения в промышленности.

Основное применение класса напряжения 0,4 кВ — это электроснабжение различных промышленных машин и оборудования. В промышленности существует множество различных типов электрических устройств, требующих низкое напряжение для их работы. К ним относятся насосы, компрессоры, вентиляторы, электродвигатели и другие. Применение класса напряжения 0,4 кВ позволяет обеспечить надежное и безопасное электропитание для таких устройств.

Еще одним важным приложением класса напряжения 0,4 кВ является электроосвещение в промышленных помещениях. Мощные промышленные лампы и светильники требуют низкое напряжение для своей работы. Класс напряжения 0,4 кВ позволяет обеспечить яркое и стабильное освещение на производственных площадях.

Еще одной важной областью применения класса напряжения 0,4 кВ являются электрические системы безопасности и контроля. В промышленных системах часто используются различные системы контроля доступа, системы видеонаблюдения, системы пожарной безопасности и другие. Они все требуют электропитания низкого напряжения для своей работы

Класс напряжения 0,4 кВ обеспечивает надежное электропитание для таких систем, что позволяет обеспечить безопасность и контроль на производственных объектах

Они все требуют электропитания низкого напряжения для своей работы. Класс напряжения 0,4 кВ обеспечивает надежное электропитание для таких систем, что позволяет обеспечить безопасность и контроль на производственных объектах.

Примеры приложений класса напряжения 0,4 кВ в промышленных системах
Приложение
Описание

Электрические машины и оборудование
Обеспечение электропитания для промышленных машин и оборудования, таких как насосы, компрессоры, вентиляторы и электродвигатели.

Электроосвещение
Обеспечение яркого и стабильного освещения на производственных площадях.

Системы безопасности и контроля
Обеспечение надежного электропитания для систем контроля доступа, видеонаблюдения, пожарной безопасности и других.

Таким образом, класс напряжения 0,4 кВ имеет множество приложений в промышленных системах, от обеспечения электропитания промышленным машинам и оборудованию, до поддержки освещения и систем безопасности. Этот класс напряжения играет важную роль в обеспечении электроэнергией различных устройств, обеспечивая их надежную и безопасную работу.

Обозначения трансформаторных подстанций

• КТП — Комплектная трансформаторная подстанция. Представляют собой укомплектованные однотрансформаторные подстанции тупикового, шкафного или проходного типа, наружной установки. Как правило, в аббревиатуре КТП добавляется числовая маркировка мощности применяемого трансформатора, например: КТП 25 (25 кВА), КТП 100 (100 кВА) и т.д.
• КТПТАС или КТППАС — Комплектная трансформаторная подстанция тупикового или проходного типа стационарным выключателем 0,4 кВ. Чаще всего применяется расшифровка КТП киоскового типа. Также, в маркировке используется числовое обозначение мощности трансформатора КТПТАС – 40 кВА, КТПТАС – 160 кВА и т.д.
• ККТП или КТП контейнерного типа. Контейнерные установки используются в качестве неотъемлемых элементов снабжения удалённых объектов. Добывающей промышленности или удалённых густозаселённых районов. Полная мощность ККТП может доходить до 2500 кВА.
• КТПТО – комплектная трансформаторная подстанция термической обработки, более известная как КТП для обработки бетона. Из названия ясно, что применяются в качестве подогрева бетона или грунта с целью проведения строительных работ в условиях с низкой температурой окружающей среды. Могут применяться в качестве питания временного освещения и ручного трёхфазного электроинструмента на строительных площадках.
• МТП – мачтовая трансформаторная подстанция. Электроустановка мощностью до 250 кВА для электроснабжения малых сельских объектов и поселений. Также на территории России может применяться маркировка СТП – столбовая трансформаторная подстанция.
• КТПБ – комплектная трансформаторная подстанция в бетонной оболочке. Комплектные однотрансформаторные и двухтрансформаторные подстанции в бетонной оболочке для приёма электрической энергии переменного тока, частотой 50 Гц, напряжением до 20 кВ, её транзита и преобразования в электрическую энергию напряжением 0,4 кВ. Для электроснабжения городов, промышленных и других объектов.
• КТП для нужд железнодорожной инфраструктуры имеют различные варианты сокращений – КТПЖ, МТПЖ, КТПОС и прочее.

На рынке также представлено множество многоцелевых трансформаторов, их маркировка и применение можете посмотреть здесь.

В технических характеристиках трансформаторов и подстанций можно встретить сокращения, обозначающие их непосредственные возможности. Вот основной перечень необходимых данных:

• Мощность трансформатора измеряется в кВА – кило Вольт-амперах. Важный параметр, как правило, использующийся непосредственно в наименовании товара.
• Напряжение стороны ВН – высокое напряжение.
• Напряжение стороны НН – низкое напряжение.
• Схема и группа соединения обмоток представлена в четырёх вариациях: звезда-звезда, звезда-треугольник, треугольник-звезда, треугольник-треугольник.
• кВ – киловольт. Значение применяется при показателях напряжения сторон ВН и НН.

Что такое классы напряжения?

Классы напряжения в системе Россети – это специально установленные стандарты, которые определяют диапазоны напряжения для электроустановок и электронного оборудования. Классы напряжения помогают классифицировать и организовывать электросети, чтобы обеспечить безопасное и стабильное электроснабжение.

В России существует несколько классов напряжения, каждый из которых соответствует определенному диапазону напряжения. Классы напряжения обозначаются буквой «U» и числом, например, U0, U1, U2 и т.д.

Каждый класс напряжения имеет свои особенности и предназначение. Например, класс «U0» обозначает номинальное напряжение равное 220 Вольт, которое используется для бытовых электроустановок. Класс «U1» соответствует напряжению 380 Вольт, которое используется для промышленных электроустановок.

Классы напряжения также влияют на выбор и установку оборудования. Каждое электронное устройство и электрооборудование имеет свои требования к напряжению, поэтому правильный выбор класса напряжения является важным фактором для обеспечения надежной работы электросети и электрооборудования.

Следует также отметить, что классы напряжения могут быть разными в разных странах и регионах. Поэтому при проектировании и эксплуатации электросети необходимо учитывать местные стандарты и требования.

Примеры классов напряжения:
Класс напряжения
Напряжение, Вольт
Назначение

U0
220
Бытовые электроустановки

U1
380
Промышленные электроустановки

U2
1000
Стационарные электроустановки

По каким внешним признакам определяют напряжение линии электропередач?

ВЛ используют для передачи электроэнергии на большие расстояния. Такой способ значительно дешевле транспортировки по подземным и наземным линиям. Для уменьшения потерь мощности используется передача электроэнергии на высоком напряжении. Рассмотрим, как определить напряжение линии по внешним признакам.

0,38-04 кВ

Низкий класс напряжения. Эти ВЛ на 0,38 кВ предназначены для передачи электроэнергии на небольшие расстояния в пределах маленького населенного пункта, городского микрорайона.

Низковольтные линии отличает тип опор, количество токоведущих элементов и вид изоляторов. Стойки таких ВЛ выполняют из железобетона и дерева. 4 провода закреплены на изоляторах штыревого типа из фарфора и стекла. Безопасное расстояние от токоведущих элементов составляет 0.6-1 м.

6-10 кВ

Средний класс. Используется для транспортировки электричества до трансформаторных подстанций, питающих конечных потребителей. Напряжение ВЛ составляет от 6-10 кВ до 35 кВ.

Линии 6-10 кВ сооружают для транспортировки электричества на незначительные расстояния. Причем в городских условиях применяют ВЛ на напряжение 6 кВ, в сельской местности на 10 кВ. Линии отличаются наличием высоких ЖБ-опор, более массивными штыревыми изоляторами из фарфора или стекла. На поворотных стойках провода фиксируют подвесными гирляндами из 2-3 изоляторов.

Линии среднего напряжения имеют 3 провода. Часто на одних и тех же стойках тянут ЛЭП 0,4 и 10 кВт. При этом токоведущие линии более высокого напряжения размещаются на широких траверсах вверху опоры. 4-х проводная линия 0,4 кВ расположена ниже.

35 кВ

Воздушные линии на 35 кВ прокладываются на высоких бетонных опорах. Для крепления голых проводов используются гирлянды, содержащие по 3-5 изоляторов.

Иногда применяют массивные штыревые изолирующие устройства. Как и на ЛЭП 6-10 кВ, количество проводов ВЛ составляет 3 шт. ЛЭП такого типа применяют для подачи электричества до узловых пригородных ТП или подстанций тупикового типа.

110 кВ

Высокий класс. Линии такого типа на напряжение 110-220 кВ служат для передачи электроэнергии между областями и округами.

Линии применяются для подачи электроэнергии к перераспределяющим подстанциям, объектам с высоковольтными электроприемниками. Для таких ВЛ применяются опоры из стали. Число проводов – 3 с каждой стороны стойки. Проводящие линии 110 кВ закреплены на подвесных изоляторах по 6-7 штук. Безопасное расстояние от проводов составляет 1 м.

220 кВ

ЛЭП сверхвысокого напряжения. Служат для передачи электричества на большие расстояния к объектам с высоковольтными потребителями. Напряжение линий такого типа — 330-500 кВ.

ВЛ данного типа сложно отличить от ЛЭП 110 кВ. Для них также применяются опоры из конструкционной стали на фундаментах или растяжках. Количество изоляторов составляет 8-9.

330 кВ

ЛЭП этого типа можно отличить по 2 проводам каждой фазы. Для их фиксации использует гирлянды изоляторов по 14 элементов и более. В остальном такие ЛЭП похожи на линии высокого класса.

500 кВ

На каждую фазу ЛЭП приходится по 3 провода. Охранная зона таких ВЛ равна 30 м. Провода крепятся наборными конструкциями из 20 изоляторов.

750-1150 кВ

ВЛ ультравысокого напряжения. Область применения таких ЛЭП от 750 до 1150 кВ аналогична ВЛ сверхвысокого напряжения.

Линии ультравысокого напряжения тянут по П или V-образным стальным опорам. Они имеют от 4 до 8 проводов на одной фазе и от 20 изоляторов на подвесной гирлянде.

Компания “Энергопоставшик” оказывает услуги проектирования, строительства и реконструкции ЛЭП до 35 кВ. Мы также принимаем заказы на поставку траверс для изоляторов и других металлоконструкций для низковольтных и высоковольтных линий различного класса. Звоните!

Активная и реактивная энергия

В сети переменного тока величина тока и напряжения меняется по синусоиде с частотой сети. Это можно увидеть на экране осциллографа. Все виды потребителей можно разделить на три категории:

• Резисторы, или активные сопротивления, – потребляют только активный ток. Это лампы накаливания, электроплиты и подобные устройства. Основным отличием является совпадение по фазе тока и напряжения;
• Дросселя, катушки индуктивности, трансформаторы и асинхронные электродвигатели – используют реактивную энергию и превращают её в магнитные поля и противоЭДС. В этих приборах ток отстаёт по фазе от напряжения на 90 градусов;
• Конденсаторы – превращают напряжение в электрические поля. В сетях переменного тока используются в компенсаторах реактивной мощности или в качестве токоограничивающих сопротивлений. В таких аппаратах ток опережает напряжение на 90 градусов.

Важно!
Конденсаторы и индуктивности сдвигают ток относительно напряжения в противоположные направления и при включении в одну сеть компенсируют друг друга. Активной называют энергию, выделяющуюся на активном сопротивлении, таком, как лампа накаливания, электронагреватель и другие похожие электроприборы

В них фазы тока и напряжения совпадают, а вся энергия используется электроприбором. При этом исчезают различия между киловаттами и киловольт-амперами

Активной называют энергию, выделяющуюся на активном сопротивлении, таком, как лампа накаливания, электронагреватель и другие похожие электроприборы. В них фазы тока и напряжения совпадают, а вся энергия используется электроприбором. При этом исчезают различия между киловаттами и киловольт-амперами.

Кроме активной, есть реактивная энергия. Её используют устройства, в конструкции которых есть конденсаторы или катушки с индуктивным сопротивлением электродвигатели, трансформаторы или дросселя. Им также обладают кабеля большой длины, но разница с прибором, обладающим чисто активным сопротивлением, невелика и учитывается только при проектировании линий электропередач большой длины или в высокочастотных устройствах.

Полная мощность

В реальных условиях чисто активные, ёмкостные или индуктивные нагрузки встречаются очень редко. Обычно все электроприборы используют активную мощность (P) вместе с реактивной (Q). Это полная мощность, обозначающаяся “S”.

Для вычисления этих параметров используются следующие формулы, которые необходимо знать, чтобы при необходимости осуществить
перевод кВа в кВт и обратно:

Активная – это полезная энергия, превращаемая в работу, выражается в Вт или кВт.

КВа перевести в кВт можно по формуле:

где “φ” – угол между током и напряжением.

В этих единицах измеряется полезная нагрузка электродвигателей и других устройств;

Ёмкостная или индуктивная:

Отображает потери энергии на электрические и магнитные поля. Единица измерения – кВар (киловольт-ампер реактивный);

Полная:

1. U – напряжение сети,
2. I – ток через устройство.

Представляет из себя общее потребление электроэнергии устройством и выражается в VA или kVA (киловольт-ампер). В этих единицах выражаются параметры трансформаторов, например, 1 кВа или 1000 кВа.

К сведению.
Такие аппараты 6000/0,4 кВ и мощностью 1000 кВа являются одними из самых распространённых для питания электрооборудования предприятий и жилых микрорайонов.

КВар, кВа и кВт связаны между собой формулой, похожей на знаменитую теорему Пифагора (Пифагоровы штаны):

Важно!
Следует учесть, что к трансформатору мощностью 10 кВа нельзя подключить электродвигатель 10 кВт, поскольку электроэнергия, потребляемая этим аппаратом с учётом cosφ, составит около 14 киловольт-ампер

Монтаж подстанций промышленных предприятий — Монтаж РУ до 1000 В

6. МОНТАЖ РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ НАПРЯЖЕНИЕМ ДО 1000 В

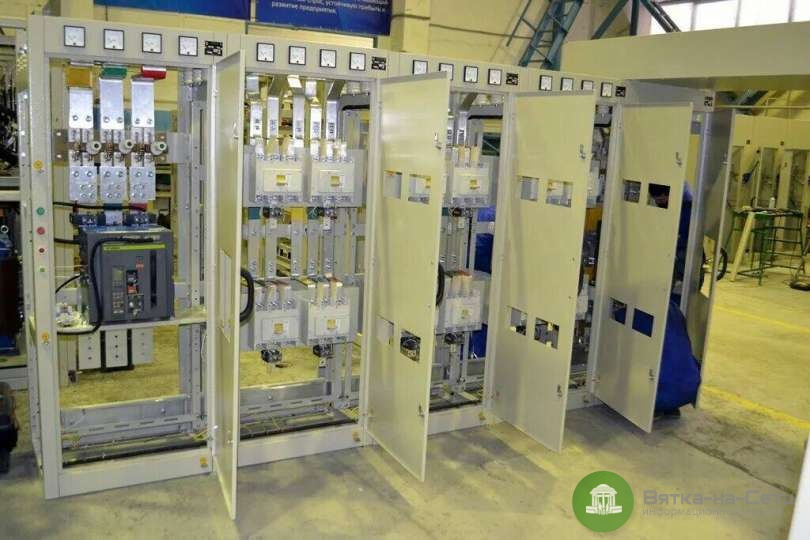

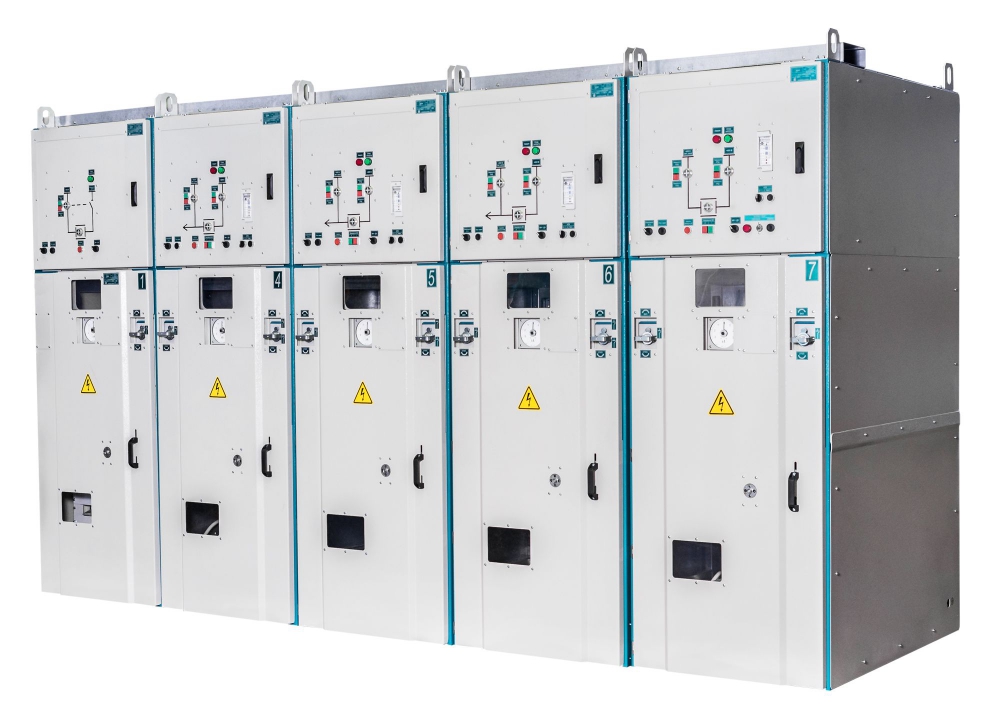

Основным видом распределительных устройств напряжением до 1000 В являются распределительные щиты. С их помощью осуществляют питание внешних нагрузок и собственных нужд подстанций. Распределительные щиты разнообразны по схемам и по установленным в них аппаратам и приборам. Щиты комплектуют из панелей или шкафов, соединенных между собой в количествах и сочетаниях, соответствующих проектной схеме и строительной части щитового помещения. Панель (или шкаф) является полностью законченным элементом щита, а щит в целом — комплектным электротехническим устройством. Панель представляет собой металлоконструкцию (каркас с лицевой панелью), на которой установлены аппараты и приборы для коммутации, измерения и защиты. Панели щита связаны сборными шинами и проводками вторичных цепей, к которым присоединяют аппаратуру, смонтированную на панелях. Они разделяются на вводные, линейные и секционные в зависимости от назначения установленных на них аппаратов, а также торцовые, назначение которых — защитное и декоративное закрытие боковых сторон крайних панелей щита. Панели всех серий имеют в своей основе единый каркас из гнутых стальных листов толщиной 2—3 мм с деталями из стальных гнутых профилей для креплений аппаратов и одинаковую конструкцию: две фасадные стойки, верхний фасадный лист для измерительных приборов, двери для обслуживания аппаратов, установленных на каркасе внутри, две задние стойки, поперечные и продольные связи. Рукоятки приводов автоматов и рубильников через прямоугольные отверстия выведены на фасад панели. Монтаж щитов начинается с разметки места установки фундаментной рамы, которая должна быть установлена на первой стадии монтажных работ. Проверяются проходы между стеной и щитом, симметричное расположение продольных и поперечных осей щита к щитовому помещению, сопряжение с кабельными каналами и проемами с учетом отметки чистого пола. Щиты устанавливают после окончания строительных и отделочных работ на фундаментной раме, выверяют в горизонтальной и вертикальной плоскостях и временно закрепляют. После установки, соединения блоков или панелей между собой и выверки щит окончательно закрепляют болтами или сваркой. Производят монтаж сборных шин и установку приборов, поступивших в отдельной упаковке.

СПИСОК ЛИТЕРАТУРЫ Правила устройства электроустановок. Разд. IV. Распределительные устройства и подстанции. — — 5-е изд. — М.: Атомиздат, 1977. —99 с. СНиП Ш-33-76. Электротехнические устройства. Инструкция по монтажу комплектных распределительных устройств на напряжение до 10 кВ. — Москва: Энергия, 1979. Инструкция по транспортированию, хранению, монтажу и вводу в эксплуатацию трансформаторов на напряжение до 35 кВ без ревизии их активных частей. — Москва: Информэнерго, 1971. Смирнов В. Н., Соколов Б. Д., Соколова Н. Б. Монтаж электрических установок. — М.: Энергия, 1976.— 472 с. Елкин Ю. С. Монтаж электрических машин и трансформаторовт/ Под ред. Б. А. Делибаша, А. Д. Смирнова, Б. А. Соколова. — М.: Энергия, 1979,— 200 с.
