Что такое ток уставки?

Понятие, виды и принцип действия

Токовая отсечка — это устройство, осуществляющее защиту всех элементов электрической сети, которое отличается от других типов приборов своим быстродействием. Основным принципом работы, который полностью отличает прибор от подобных, является выбор ситуаций, в которых произойдёт разрыв соединения. Можно подобрать необходимую величину тока, определяющую значения для отключения.

Этот механизм способен выполнять полный мониторинг показателей величин тока на каком-либо конкретном участке. Если в какой-то момент произойдёт превышение показания тока на заданную величину, то будет реакция, при которой участок электрической сети полностью отсоединится от подачи электричества. Это максимальная токовая отсечка. Показания на срабатывание защиты называется уставкой.

Различают 2 вида механизмов:

1. С мгновенным действием. Они имеют своё время срабатывания. У таких устройств главным элементом является электрическое реле. В качестве вспомогательных элементов у данных конструкций есть реле, которые обеспечивают подачу сигнала на отключение.
2. С временной задержкой. В таких конструкциях есть элемент, благодаря которому можно устанавливать временные параметры. Эти устройства способны выдерживать диапазон до 0,6 секунды.

Во время выбора показателя на разрыв необходимо учитывать, что отключение сети должно происходить максимально быстро. Так вероятность повреждения электрической цепи будет меньше. Также существуют разные конструктивные решения, с помощью которых обеспечивается работа механизма:

1. Электромагнитная конструкция.
2. Предохранительная.

Также существуют предохранители. Их работа происходит из-за сильного увеличения температуры. Внутри находится элемент, который легко расплавляется под действием высоких температур. Так и происходит разрыв цепи.

Влияние Max initial current на энергопотребление

Max initial current – это максимальный начальный ток, который может потреблять электрическое устройство при запуске или включении. Этот параметр важен при выборе и эксплуатации электрооборудования, так как он может существенно влиять на энергопотребление и стабильность работы устройства.

Максимальный начальный ток определяется силой тока, которую устройство потребляет при запуске или в момент включения. В момент запуска некоторые электронные компоненты устройства потребляют больше энергии, чем во время работы в нормальном режиме. Такой пиковый ток может быть кратковременным, но он может сказываться на энергопотреблении и стабильности работы устройства.

Чем выше значение Max initial current, тем больше энергии будет потреблять устройство при запуске. Это может быть проблемой, особенно при одновременном включении нескольких электрических устройств, если суммарный начальный ток превышает пропускную способность электросети.

Пиковый ток может вызывать проблемы в электрической системе и приводить к снижению напряжения, перегрузке проводов и перегреву устройства. Предупредить их возникновение можно, контролируя и ограничивая начальный ток, например, с помощью специальных ограничителей тока или использования устройств с более низким значением Max initial current.

Поэтому при выборе и эксплуатации устройств необходимо обращать внимание на значение Max initial current и анализировать его влияние на энергопотребление и стабильность работы устройства. Это поможет избежать проблем в электрической сети и улучшить работу устройства

Классификация тока уставки и его виды

Прямой ток уставки срабатывает при превышении установленного значения направленного электрического тока в обозначенном направлении. Обратный ток уставки, напротив, срабатывает при превышении значения тока в противоположном направлении. Малый ток уставки обычно используется для срабатывания защиты при небольших перегрузках или коротких замыканиях, а большой ток уставки – при критических состояниях электрической сети.

Быстродействующий ток уставки срабатывает очень быстро – в пределах долей секунды или миллисекунды, в то время как медленнодействующий ток уставки срабатывает в течение нескольких секунд или даже минут. Постоянный ток уставки постоянно поддерживается на заданном уровне и применяется для длительных защитных функций, не зависящих от времени. Периодический ток уставки, напротив, имеет периодические изменения и используется для специальных случаев, таких как синхронизация генераторов.

Подбор правильной уставки теплового реле

Тепловое реле является важным элементом в электрических схемах и системах, которое предназначено для защиты электрооборудования от перегрузок и коротких замыканий. Одним из основных параметров, которые необходимо установить при использовании теплового реле, является ток уставки. Ток уставки – это предельный ток, при превышении которого тепловое реле срабатывает и отключает электрооборудование.

Правильный подбор уставки токового реле является важным этапом при его установке. Если уставка выбрана неправильно, то тепловое реле может срабатывать слишком рано или слишком поздно, что может привести к нежелательным последствиям.

Для правильного подбора уставки теплового реле необходимо учитывать несколько факторов:

• Номинальный ток – это ток, при котором должно работать электрооборудование. Номинальный ток следует учесть при выборе уставки теплового реле. Это необходимо для обеспечения защиты от перегрузок
• Тепловое сопротивление – каждое электрооборудование имеет своё тепловое сопротивление, которое может варьироваться. Учитывая это значение, можно выбрать уставку теплового реле, допустимую для данного электрооборудования
• Время срабатывания – необходимо определить, как быстро тепловое реле должно сработать при превышении уставки. Необходимо учитывать время реакции теплового реле, чтобы оно сработало до того, как перегрузка или короткое замыкание приведут к повреждению электрооборудования
• Производительность электрооборудования – определение необходимой уставки теплового реле также может зависеть от производительности электрооборудования. Более производительное оборудование может требовать более высокой уставки для защиты

Для более точного подбора уставки теплового реле можно использовать специальные таблицы или графики, предоставленные производителем. Они позволят выбрать оптимальное значение уставки, исходя из конкретных характеристик электрооборудования и его нагрузки.

Необходимо также учитывать, что уставку теплового реле можно корректировать в процессе эксплуатации, если по какой-либо причине она оказалась неправильной. Однако, данное действие следует выполнять только при выключенном электрооборудовании и с соблюдением требований безопасности.

В целом, правильный подбор уставки теплового реле является важным фактором для обеспечения эффективной защиты электрооборудования. Следует учитывать спецификации и требования производителя, а также определить все необходимые параметры, чтобы выбрать оптимальную уставку.

Определение Max initial current

Max initial current (Максимальный начальный ток) — это параметр, который определяет максимальное значение тока, потребляемого устройством в момент его включения. То есть, это максимальный ток, который проходит через устройство при старте работы.

Max initial current является важным показателем, которым нужно учитывать при выборе и эксплуатации электронных устройств. Он позволяет оценить, сколько энергии устройство потребляет на начальном этапе работы и какую нагрузку оно создает на источник питания.

Высокий Max initial current может привести к нестабильности работы устройства и даже к отказу источника питания, так как требуется большой ток для запуска устройства. Поэтому при выборе источника питания необходимо учитывать значение Max initial current и его соответствие возможностям источника.

Для оценки Max initial current необходимо обратиться к техническим характеристикам устройства. Обычно этот показатель указан в документации или на корпусе устройства. Если он не указан, можно обратиться к производителю для получения дополнительной информации.

Запомните, что Max initial current — это максимальное значение тока, потребляемого устройством в момент его включения. Учитывайте этот показатель при выборе и эксплуатации устройств, чтобы обеспечить стабильную работу и предотвратить возможные проблемы с источником питания.

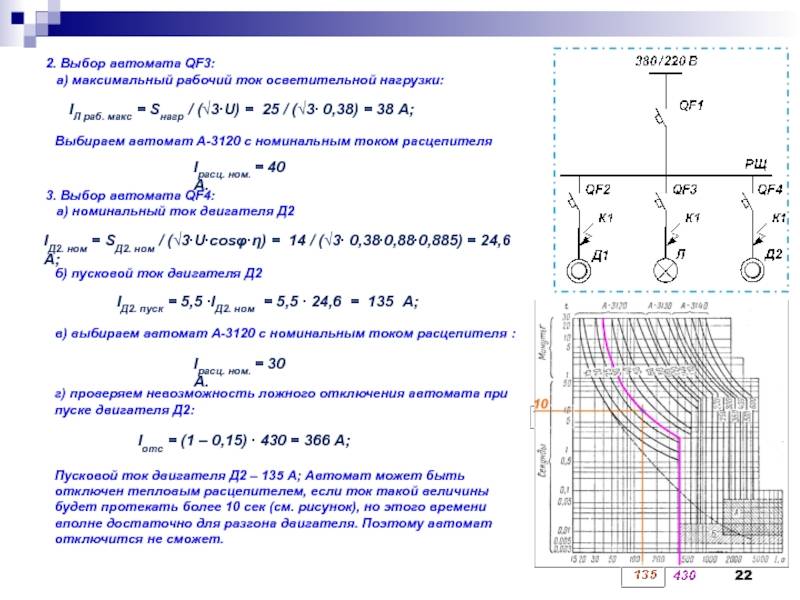

Что показано на графике время токовой характеристики

На примере 16-Амперного автомата, имеющего время токовую характеристику C, попробуем рассмотреть характеристики срабатывания автоматических выключателей.

На графике можно увидеть, как протекающий через автоматический выключатель ток влияет на зависимость времени его отключения. Кратность тока протекающего в цепи к номинальному току автомата (I/In) изображает ось Х, а время срабатывания, в секундах – ось У.

Выше говорилось, что в состав автомата входит электромагнитный и тепловой расцепитель. Поэтому график можно разделить на два участка. Крутая часть графика показывает защиту от перегрузки (работа теплового расцепителя), а более пологая часть защиту от КЗ (работа электромагнитного расцепителя).

Как видно на графике если к автомату С16 подключить нагрузку 23 А то он должен отключится за 40 сек. То есть при возникновении перегрузки на 45 % автомат отключится через 40 сек.

На токи большой величины, которые могут привести к повреждению изоляции электропроводки автомат способен реагировать мгновенно благодаря наличию электромагнитного расцепителя.

При прохождении через автомат С16 тока 5×In (80 А) он должен сработать через 0.02 сек (это если автомат горячий). В холодном состоянии, при такой нагрузке, он отключится в пределах 11 сек. и 25 сек. (для автоматов до 32 А и выше 32 А соответственно).

Если через автомат будет протекать ток равный 10×In, то он отключается за 0,03 секунды в холодном состоянии или меньше чем за 0,01 секунду в горячем.

К примеру, при коротком замыкании в цепи, которая защищена автоматом С16, и возникновении тока в 320 Ампер, диапазон времени отключения автомата будет составлять от 0,008 до 0,015 секунды. Это позволит снять питание с аварийной цепи и защитить от возгорания и полного разрушения сам автомат, закоротивший электроприбор и электропроводку.

Автоматы с какими характеристиками предпочтительнее использовать дома

В квартирах по возможности необходимо обязательно применять автоматы категории B, которые являются более чувствительными. Данный автомат отработает от перегрузки так же, как и автомат категории С. А вот о случае короткого замыкания?.

Если дом новый, имеет хорошее состояние электросети, подстанция находится рядом, а все соединения качественные, то ток при коротком замыкании может достигать таких величин, что его должно хватить на срабатывание даже вводного автомата.

Ток может оказаться малым при коротком замыкании, если дом является старым, а к нему идут плохие провода с огромным сопротивлением линии (особенно в сельских сетях, где большое сопротивление петли фаза-нуль) – в таком случае автомат категории C может не сработать вообще. Поэтому единственным выходом из этой ситуации является установка автоматов с характеристикой типа В.

Следовательно, время токовая характеристика типа В является определенно более предпочтительной, в особенности в дачной или сельской местности или в старом фонде.

В быту на вводной автомат вполне целесообразно ставить именно тип С, а на автоматы групповых линий для розеток и освещения – тип В. Таким образом будет соблюдена селективность, и где-нибудь в линии при коротком замыкании вводной автомат не будет отключаться и «гасить» всю квартиру.

Значение уставок срабатывания в КИПиА

Уставка срабатывания — установленное в регуляторе значение регулируемой переменной процесса, при достижении которой регулятор придет в действие. Может использоваться во всех процессах на производстве, которые могут быть измерены, например: давление, температура, уровень, расход.

Если количество жидкости в резервуаре перешагнет заданный уровень уставки срабатывания, то система получит сигнал, что необходимо слить лишнюю воду и сделает это.

Принцип работы уставки

В большинстве случаев считается, что система функционирует правильно, когда переменные процесса изменяются немного выше или ниже заданных значений. Большинство систем производственного назначения разработаны таким образом, что допускают некоторые отклонения регулируемой переменной от величины уставки, пока они находятся в пределах некоторой зоны, называемой «зоной нечувствительности».

Зона нечувствительности — это область, в которой изменения регулируемого параметра не вызывают действия регулятора. Следовательно, нет необходимости достигать идеальных результатов регулирования. Однако, когда значение изменений переменной процесса превысят установленные ограничения, должно быть проведено корректирующее действие для возврата переменной к условию устойчивого состояния внутри зоны нечувствительности.

Установившееся состояние — это устойчивое состояние системы автоматического регулирования, к которому она приходит после приложения внешнего возмущения (изменения регулируемой переменной прекращаются или не выходят за пределы зоны нечувствительности).

Возмущающие воздействия на процесс

Внешние и внутренние причины, вызывающие отклонение регулируемого параметра процесса от заданного значения уставки называются «возмущающими воздействиями» или просто «возмущением».

Даже в простой системе имеется ряд точек, в которых может возникнуть возмущение. Например, течь в трубопроводе могла бы вызывать возмущающее воздействие по линии питания. Это уменьшило бы количество воды, подаваемой в резервуар, вызывая изменения в условиях процесса. Другие возмущения по вводу могли бы возникнуть по причине увеличения давления в трубопроводе или непредвиденного падения температуры (мороз).

Возмущения могут также происходить и со стороны целевого выхода. Одним из видов такого возмущения могло бы быть увеличение или уменьшение задания на целевой продукт. Остановка на ремонт или техобслуживание одного из участков процесса вызывает необходимость изменения целевого выхода другой части системы.

Третьим источником возмущений процесса могло бы быть само технологическое оборудование непосредственно. Например, возмущение может быть вызвано отказом насоса на линии подачи или на линии откачки.

Исполнительный механизм устройство, преобразующее выходной сигнал регулятора в перемещение регулирующего органа

ПИД-регулятор прибор для управления технологическим процессом, основанный на трех законах регулирования: пропорциональном, интегральном и дифференциальном

Дифференциальный регулятор прибор для управления технологическим процессом, который используется в методе дифференциального регулирования

Интегральный регулятор прибор для управления технологическим процессом, который используется в методе интегрального регулирования

Пропорциональный регулятор прибор для управления технологическим процессом, который используется в методе пропорционального регулирования

Виды уставок в электротехнике

1. Пределы температуры

Одной из наиболее распространенных уставок являются пределы температуры. Для различных электроустройств существуют определенные допустимые пределы рабочей температуры. При превышении или понижении этих пределов может произойти автоматическое отключение устройства для предотвращения теплового перегрева или замерзания.

2. Пределы тока

Уставки по пределам тока используются для защиты электроустройств от перегрузки. Когда ток превышает установленный предел, устройство может автоматически отключиться, чтобы предотвратить повреждение и возможные аварийные ситуации.

Существуют различные типы уставок по пределам тока, например, уставки по перегрузке, уставки по короткому замыканию и дифференциальные уставки.

3. Пределы напряжения

Уставки по пределам напряжения используются для защиты электроустройств от нежелательных колебаний напряжения. Если напряжение выходит за установленные пределы, устройство может автоматически отключиться, чтобы избежать возможных повреждений и неисправностей.

В зависимости от типа электрооборудования и его требований к стабильному напряжению, могут применяться различные уставки по пределам напряжения.

Важно отметить, что уставки в электротехнике играют важную роль в обеспечении безопасности и надежности работы электроустройств. Они позволяют автоматически реагировать на изменения параметров и предотвращать возможные повреждения или аварийные ситуации

Установка правильных уставок и контроль их работы являются важными мерами для обеспечения долгой и надежной работы электроустройств и обеспечения безопасности в электротехнике.

• Стационарная цепная электрическая таль GEARSEN HHBDS 0560
• Оптимизация цепей поставок: ключевой фактор успеха для бизнеса
• Барбершоп «Hardy’s»: мужские стрижки и бритье бороды в Санкт-Петербурге
• Кварц виниловый ламинат SPC
• Электрические вилочные погрузчики TRF

Температура окружающей среды

При повышении температуры окружающей среды возрастает вероятность возникновения перегрева и повреждения выключателя. Поэтому, в зависимости от конструкции и спецификации выключателя, может требоваться перенастройка уставки для поддержания безопасной работы устройства.

Также стоит отметить, что некоторые выключатели имеют встроенные термозащитные устройства, которые реагируют на повышение температуры и автоматически регулируют ток уставки для предотвращения перегрева.

Поэтому при настройке выключателя необходимо учитывать температурные условия его работы и следовать рекомендациям производителя по регулировке уставки для обеспечения надежной и безопасной работы устройства.

Классификация автоматических выключателей

Согласно ГОСТ 60898-1-2020 автоматические выключатели классифицируются по признакам:

• По роду тока:
  • Переменного тока;
  • Постоянного тока;
• По числу полюсов:
  • Однополюсные;
  • Двухполюсные с одним защищённым полюсом;
  • Двухполюсные с двумя защищёнными полюсами;
  • Трехполюсные с тремя защищёнными полюсами;
  • Четырёхполюсные с тремя защищёнными полюсами;
  • Четырёхполюсные с четырьмя защищёнными полюсами.
• По току мгновенного расцепления:
  • Типа B;
  • Типа C;
  • Типа D.
• По способу монтажа:
  • Настенного типа;
  • Утопленного типа;
  • Панельно-щитового типа для установки в распределительных шкафах.
• По току максимального расцепления;
• По конструктивному исполнению:
  • Компактные автоматические выключатели (MCB — Miniature Circuit Breaker) — автоматически выключатели с отключающей способностью токов до 10 кА;
  • Выключатели в литом корпусе (MCCB — Molded Case Circuit Breaker) — автоматические выключатели с большой отключающей способностью от 10 кА до 200 кА;
  • Воздушные автоматические выключатели (ACB — Air Circuit Breaker) — автоматические выключатели, используемые в качестве первичных вводных и секционных выключателей в КТП и РУ-0,4 кВ.
  • Мотор-автоматы (MPCB — Motor Protection Circuit Breaker) — автоматические выключатели для защиты электродвигателей со встроенным тепловым реле;
  • Устройство защиты от утечек (RCD — Residual-current device) — подтип выключателей, оснащённых защитой от утечки тока (дифференциальной защитой) состоит из подтипов:
    • Устройство защитного отключения УЗО (RCCB — Residual-current circuit breaker) — выключатель, оснащённый только дифференциальной защитой (защитой от утечки);
    • Дифференциальный автомат АВДТ (RCCO — Residual-current circuit breaker with overcurrent protection) — выключатель, сочетающий в себе и функцию дифференциальной защиты, и функцию защиты от сверхтоков и токов перегрузки.

По принципу действия расцепителей автоматические выключатели делятся на несколько классов:

• Электромагнитные;
• Тепловые;
• Комбинированные: с тепловым и электромагнитным расцепителем;
• Дифференциальные;
• Микропроцессорные.

Это далеко не полный список признаков, по которым можно классифицировать автоматические выключатели.

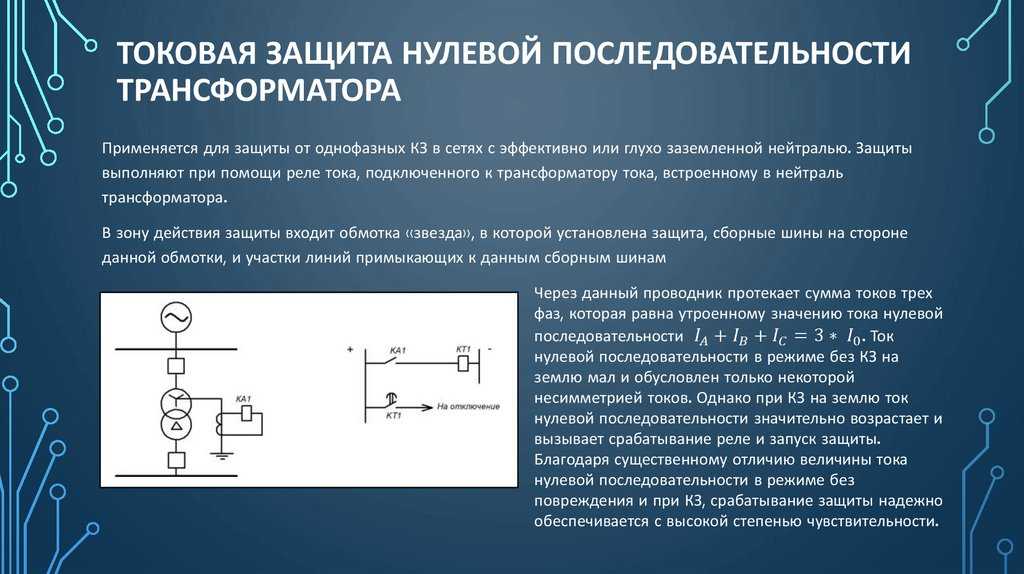

Токовая отсечка трансформатора

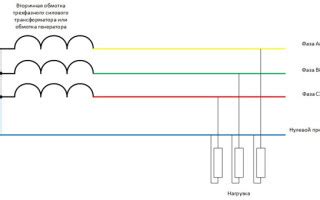

Токовая отсечка трансформатора является самой простой защитой трансформатора, которая защищает его от однофазных и междуфазных коротких замыканий. Принцип действия аналогичен принципу действия токовой отсечки линии.

Отсечка не будет срабатывать при повреждениях, сопровождаемых малыми токами, например, витковые замыкания, замыкания на землю в обмотке. Устанавливается токовая отсечка на трансформаторах мощностью менее 6300кВА. Если на трансформаторе установлена дифференциальная защита, то токовая отсечка не требуется.

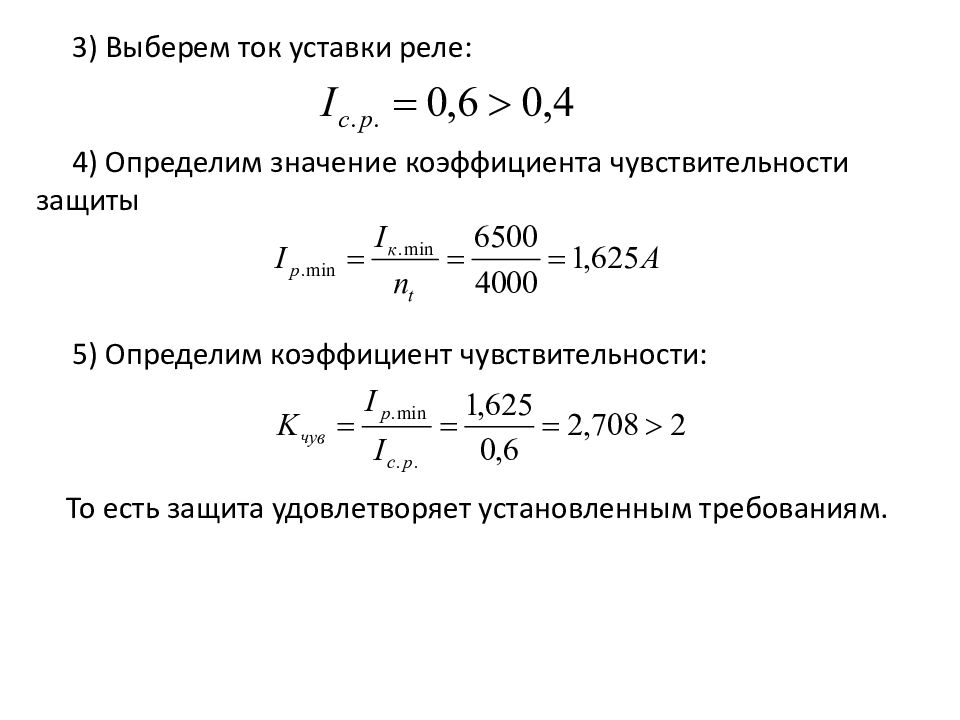

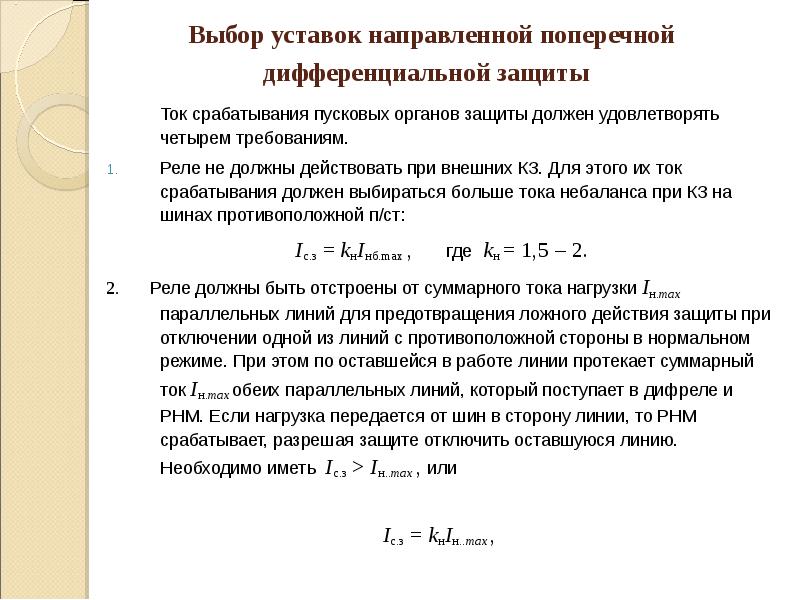

Перейдем к расчету параметров защиты. Начнем с тока срабатывания защиты.

Ток срабатывания токовой отсечки отстраивается от броска тока намагничивания и от максимального тока короткого замыкания за трансформатором. Бросок тока намагничивания, который появляется при пуске трансформатора, составляет 3-5 от номинального.

где

• kН – коэффициент надежности, зависит от типа реле
• IK.MAX – максимальный ток короткого замыкания за трансформатором
• IНАМ – ток намагничивания трансформатора, равный 3-5 от номинального тока трансформатора

Ток срабатывания реле (уставка) определяется по выражению ниже:

где

• kСХ – коэффициент схемы
• IС.З. – ток срабатывания защиты
• nТТ – коэффициент трансформации ТТ

Преимущества использования тока уставки

1. Обеспечение безопасности электрооборудования.

Ток уставки является важным параметром, который позволяет защитить электрооборудование от перегрузок и коротких замыканий. Использование тока уставки помогает избежать аварий и увеличить надежность работы электрических систем.

2. Увеличение эффективности работы оборудования.

Регулирование тока уставки позволяет достичь максимального уровня производительности оборудования, а также уменьшить его износ. Благодаря оптимальной настройке тока уставки можно значительно сократить расходы на ремонт и замену оборудования.

3. Удобство настройки и эксплуатации.

При использовании тока уставки нет необходимости проводить регулярные проверки и настройки устройства защиты. Это позволяет снизить затраты на эксплуатацию и повысить удобство использования оборудования.

4. Доступность и универсальность.

Ток уставки является широко используемым параметром и доступен для всех типов электрооборудования. Благодаря своей универсальности ток уставки может применяться в различных отраслях промышленности и в строительстве.

5. Оптимальное соотношение цена/качество.

Использование тока уставки не требует значительных капитальных вложений, но позволяет получить максимальную защиту электрического оборудования. Таким образом, ток уставки является оптимальным соотношением цена/качество для обеспечения безопасности и надежной работы электрических систем.

Защитные характеристики C, B и D автоматов

Поставляем автоматические выключатели ВА47‑29 с номинальными токами от 0,5 до 63 ампер с защитными характеристиками B, C или D.

Введение

• для защиты сетей:
  • от коротких замыканий – для этого встроен электромагнитный расцепитель;
  • от перегрузок – для этого встроен тепловой расцепитель;
• для ручного включение и отключения питания – для этого есть привод (рукоятка).

Тепловой и электромагнитный расцепитель установлен в каждом полюсе автомата и вместе их называют комбинированным расцепителем.

Характеристика C, B или D определяет силу тока короткого замыкания, при которой произойдёт мгновенное защитное срабатывание, а следовательно, места применения автомата с конкретной характеристикой. Срабатывание вызывает электромагнитный расцепитель.

Слева фотография модульных выключателей ВМ63 с разбором надписей («что есть что»).

Отличия автоматических выключателей с характеристиками B, C и D

где I_n – номинальный ток автоматического выключателя.

Примеры:

1. Автомат на номинальный ток I_n = 6 ампер с характеристикой B: не сработает* при коротком замыкании 18 ампер (3·I_n), но мгновенно отключится при коротком замыкании 30 ампер (5·I_n) и выше.
2. Автомат на номинальный ток I_n = 16 ампер с характеристикой C: не сработает* при коротком замыкании 80 ампер (5·I_n), но мгновенно отключится при коротком замыкании 160 ампер (10·I_n) и выше.
3. Автомат на номинальный ток I_n = 50 ампер с характеристикой D: не сработает* при коротком замыкании 500 ампер (10·I_n), но мгновенно отключится при коротком замыкании 2500 ампер (50·I_n) и выше.

*Под словами «не сработает» понимаем не сработает под воздействием электромагнитного расцепителя мгновенного действия. Но есть тепловой расцепитель, который нагреется в течение нескольких секунд и отключит сеть.

При этом стандарт не указывает как будет вести себя выключатель в самом диапазоне (заложена погрешность). Испытания проводят только в граничных положениях (согласно таблице 6 на странице 19 стандарта ГОСТ 50345‑99):

• нижняя граница (3, 5 и 10 от I_n соответственно) – отключения не происходит в течение 0,1 секунды;
• верхняя граница (5, 10 и 50 от I_n соответственно) – происходит защитное срабатывание в течение 0,1 секунды.

Характеристика B автоматического выключателя

• протяжённых кабельных линий;
• цепей с нагревательным элементом (ТЭНом, электрической печью, бойлером);
• вторичных цепей или сетей с большим сопротивлением и низким током (из-за чего токи короткого замыкания низкого уровня):
  • сигнализации;
  • управления;
  • измерения.

Характеристика C автоматического выключателя

• квартирные и офисные розетки;
• освещение на кухне, в спальнях; в ванной, в кабинете, на рабочем месте;
• отдельных потребителей (без мощных двигателей).

Характеристика D автоматического выключателя

• стиральных машин;
• посудомоечных машин;
• насосов для забора питьевой воды;
• сварочных аппаратов.

Почему подходят только автоматы с характеристикой D? В момент запуска электродвигателя появляются пусковые токи, которые больше номинального (рабочего) в 5‑7 раз. После разгона потребляемый ток равен номинальному. Если установить выключатель с характеристикой С (отключение короткого замыкания в диапазоне 5‑10 значений номинального тока), он «спутает» пусковой ток с коротким замыканием и отключит сеть. Чтобы не происходило ложных срабатываний применяют выключатели с защитной характеристикой D.

Роль тока уставки в электротехнике

Ток уставки используется в различных электрических системах для защиты от перегрузки, короткого замыкания и других аварийных ситуаций

Он является важной характеристикой электрооборудования и используется для определения правильного функционирования системы

Установка правильного значения тока уставки позволяет избегать повреждения оборудования, предотвращать возгорание и защищать людей, находящихся рядом с электрооборудованием. Определение оптимального тока уставки требует учета множества факторов, включая тип и назначение электрооборудования, характеристики подключенной нагрузки и условия эксплуатации.

Ток уставки является ключевым параметром при проектировании электротехнических систем и выборе соответствующего защитного оборудования. Это гарантирует надежность и безопасность работы системы в случае возникновения аварийной ситуации. Без правильно установленного тока уставки электрооборудование может не правильно функционировать и стать источником опасности.

Рассматривая роль тока уставки в электротехнике, необходимо учитывать его значение в пределах работы системы и устанавливать его в соответствии с требуемыми нормами и стандартами электробезопасности.

Защита от перегрузки

Защищает двигатель от длительных симметричных перегрузок, которые могут возникнуть по технологическим причинам или при снижении напряжения сети. Работает на измерении фазных токов (одного и более). Выполняется с выдержкой времени, на сигнал или отключение двигателя (в зависимости от условий работы)

Это простая и надежная защита, но она не учитывает температуру окружающей среды и полученный двигателем тепловой импульс от токов нормального режима (когда защита не пускается). Для устранения данных недостатков в микропроцессорных защитах используют тепловую модель двигателя

Защита по тепловой модели

Это еще один вариант защиты от перегрузок, только более технологичный. Основная опасность при перегрузке двигателя — это перегрев обмоток статора. Если температуру обмоток нельзя измерить непосредственно, при помощи термозондов, то пытаются предсказать температуру двигателя по заранее заданной характеристике.

Эта характеристика учитывает постоянные времени нагрева и охлаждения конкретного типа двигателей и эквивалентный ток, который состоит из геометрической суммы фазного тока и тока обратной последовательности с различными коэффициентами.

В общем алгоритм сложный, расчет уставок сложный, найти исходники на двигатель еще сложнее. Но если все получается, то вы сможете защищать двигатель от перегрузки более эффективно, чем в случае использовать максимальной токовой защиты

Защита по тепловой модели имеет несколько ступеней — на сигнализацию и на отключение. После достижения определенной точки перегрева на характеристике защита блокирует дальнейшие пуски на время охлаждения двигателя, с учетом его постоянной времени охлаждения.
