Масштаб.

Отношение длины отрезка на карте к длине соответствующего расстояния на местности называют масштабом карты.

В соответствии со своим масштабом карты так и называют: пятитысячная, десятитысячная и т.д.

Пятитысячная карта, т. е. карта с масштабом 1:5000 означает, что 1 см на карте соответствует 5000 см на местности. Но мы не меряем расстояния на местности в сантиметрах. Переводим 5000 см в метры. Так как 1 м = 100 см, то 5000 см=50 м. Следовательно, 50 м на местности изображены на пятитысячной карте отрезком, равным 1 см. Что же можно изобразить на пятитысячной карте? Например, наш сквер, имеющий прямоугольную форму с размерами 600 м х 200 м (длина сквера 600 метров, а ширина 200 метров). На карте с масштабом 1:5000 сквер будет изображен прямоугольником длиной 12 см (600:50=12) и шириной 4 см (200:50=4).

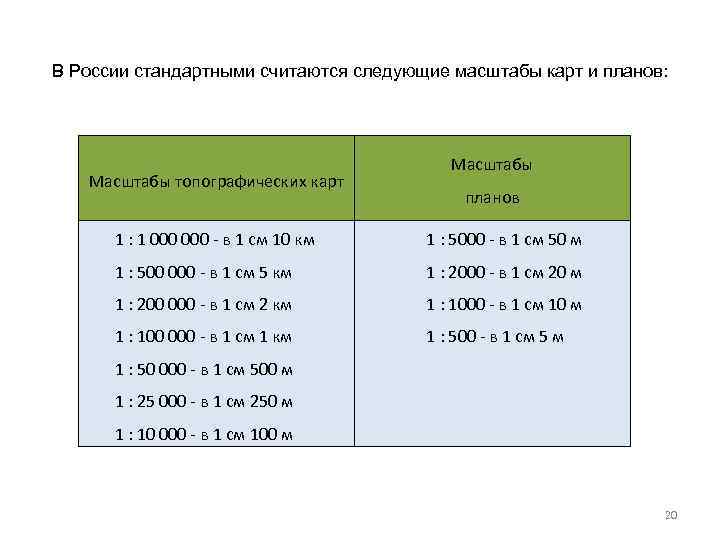

десятитысячной1:100001 см10000 см100 м

Как «читать» эту карту? Найдем расстояние между интересующими нас объектами в сантиметрах и умножим на 10000 (см), а затем переведем в метры.

На двадцатипятитысячных, пятидесятитысячных картах изображают небольшие населенные пункты.

На стотысячных, двухсоттысячных картах можно изображать крупные города.

Одному сантиметру стотысячной карты соответствуют 100 000 см на местности. Переведем в метры: 100 000 см = 1000 м, а затем в километры: 1000 м=1 км.

Итак, 100 000 см=1 км. Сделаем вывод: чтобы перевести число сантиметров в километры, нужно разделить это число на 100 000 (или просто «убрать» пять нулей). Теперь нам проще будет представить масштабирование 1:100 000. На 1 см на карте приходится 1 км на местности. Если расстояние от вашего города до дачного поселка  составляет 10км (по прямой!), то на стотысячной карте это расстояние представляет собой отрезок длиной 10см.

На двухсоттысячной карте (М=1:200 000) в 1 см изображается фактическое расстояние, равное 2 км (200 000 см=2 км).

На трехсоттысячной карте с масштабом 1:300 000 под каждым сантиметром подразумевают фактическое расстояние в 3 км (300 000 см=3 км).

На пятитысячной карте 1 см соответствует 5 км на местности.

На миллионной карте 1 см соответствует 10 км на местности. На таких картах изображают области, края.

А на каких картах можно изобразить страны? Обычно карты стран, Республик имеют масштаб 1:8 000 000 или 1: 10 000 000.

Большая карта Мира, которую вы изучаете в школе, имеет масштаб 1: 25 000 000.

Чтобы напечатать эту карту в атласе нужно ее уменьшить. И тогда масштаб карты Мира в атласе может составить 1: 60 000 000 или 1:75 000 000, если атлас будет поменьше.

Задача 1. Пользуясь картой масштабом 1:12 250 000, найдите расстояние (по прямой) между Астаной и Таразом на местности.

Решение.

На карте 1 см соответствует 12 250 000 см или (делим число сантиметров на 100 000 — переносим запятую на 5 цифр влево) 122, 5 км.

Измерим линейкой расстояние между Астаной и Таразом на карте. Получилось 7,5 см. Нужно узнать, сколько километров соответствует отрезку на карте в 7,5 см. Итак:

1 см ———-122,5 км

7,5 см——-  х км.  Можно составить пропорцию, а можно рассуждать так: в 1 см — 122,5 км, тогда в 7,5 см — в 7,5 раз больше. Следовательно, 122,5·7,5=918,75. Округлим до целых: 918,75≈919.

Ответ: от Астаны до Тараза (по прямой) 919 км.

 Задача 2. Найти масштаб карты, если расстояние от Астаны до Атырау (по прямой) на местности составляет 1500 км.

Решение.

Измеряем линейкой расстояние от Астаны до Атырау. Получилось 7,5 см. По условию можно записать:

7,5 см ———- 1500 км. Найти масштаб карты — означает узнать, сколько километров (а потом, обязательно, — сантиметров на местности) соответствуют отрезку в 1 см на карте. Запишем:

1 см ———— х км. Можно составить пропорцию: 7,5:1=1500:х, из которой найти ее крайний член х. А можно рассуждать так:  1500 км изображены отрезком в 7,5 см, значит, отрезок в 1 см будет соответствовать расстоянию в 7,5 раз меньшему, и нужно число 1500 разделить на 7,5.

х=15007,5;

х=1500075;

х=200. Мы нашли, сколько км на местности приходится на 1 см на карте. Выразим 200 км в сантиметрах (для этого нам просто нужно приписать к числу 200 справа 5 нулей).

200 км=20 000 000 см. Масштаб карты 1:20 000 000.

Ответ: М=1:20 000 000.

Смотрите видео: «Масштаб».

ГОСТ Р 21.1101-2013 СПДС. Основные требования к проектной и рабочей документации

Данный ГОСТ устанавливает основные требования к проектной и рабочей документации для строительства объектов различного назначения.

Требования к узлам и сечениям указаны в разделе 5.5 ГОСТ Р 21.1101-2013.

В соответствии с п.5.5.2 сечения здания или сооружения обозначают арабскими цифрами последовательно в пределах графического документа.

Допускается самостоятельная нумерация для сечений отдельных участков здания, сооружения или установок, все чертежи которых размещены на одном листе или группе листов и если на этих чертежах отсутствуют ссылки на сечения, расположенные на других листах графического документа.

Допускается обозначать сечения — прописными или строчными буквами русского алфавита (за исключением букв, указанных в 5.3.2).

Согласно п.5.3.2 ….за исключением букв: Ё, З, Й, О, X, Ц, Ч, Щ, Ъ, Ы, Ь) или, при необходимости, буквами латинского алфавита (за исключением букв I и О).

Положение секущей плоскости указывают на чертеже линией сечения (разомкнутой линией по ГОСТ 2.303). При сложном разрезе штрихи проводят также у мест пересечения секущих плоскостей между собой. На начальном и конечном штрихах следует ставить стрелки, указывающие направление взгляда; стрелки должны наноситься на расстоянии 2-3 мм от конца штриха (рисунок 10).

Рисунок 10

Направление взгляда для разреза по плану здания и сооружения принимают, как правило, снизу вверх и справа налево.

В соответствии с таблицей 1 ГОСТ 2.303-68 «Единая система конструкторской документации (ЕСКД). Линии»

п.5 ГОСТ 2.303 Толщина сплошной основной линии   должна быть в пределах от 0,5 до 1,4 мм в зависимости от величины и сложности изображения, а также от формата чертежа.

Толщина линий одного и того же типа должна быть одинакова для всех изображений на данном чертеже, вычерчиваемых в одинаковом масштабе.

п.5.5.3 ГОСТ Р 21.1101-2013 Если отдельные части вида (фасада), плана, разреза требуют более детального изображения, то дополнительно выполняют местные виды и выносные элементы — узлы и фрагменты.

5.5.4 На изображении (плане, фасаде или разрезе), откуда выносят узел, соответствующее место отмечают замкнутой сплошной тонкой линией (окружностью, овалом или прямоугольником со скругленными углами) с нанесением на полке линии-выноски обозначения узла арабской цифрой в соответствии с рисунками 11а, 11б или прописной буквой русского алфавита в соответствии с рисунком 11в.

Рисунок 11

При необходимости ссылки на узел, помещенный в другом графическом документе (например, основном комплекте рабочих чертежей), или на рабочие чертежи типового строительного узла указывают обозначение и номер листа соответствующего документа в соответствии с рисунком 11б или серию рабочих чертежей типовых узлов и номер выпуска в соответствии с рисунком 11в.

При необходимости ссылку на узел в сечении выполняют в соответствии с рисунком 12.

Рисунок 12

Над изображением узла указывают в кружке его обозначение в соответствии с рисунком 13а, если узел изображен на том же листе, откуда он вынесен, или 13б, если он вынесен на другом листе.

Рисунок 13

Узлу, являющемуся полным зеркальным отражением другого (основного) исполнения, присваивают то же обозначение, что и основному исполнению, с добавлением индекса «н».

5.5.5 Местные виды обозначают прописными буквами русского алфавита, которые наносят рядом со стрелкой, указывающей направление взгляда. Эти же обозначения наносят над изображениями видов.

5.5.6 Для каждого вида изображений (разрезов и сечений, узлов, фрагментов) применяют самостоятельный порядок нумерации или буквенных обозначений.

5.5.9 Если изображение разреза, сечения, узла, вида или фрагмента помещено на другом листе, то после обозначения изображения указывают в скобках номер этого листа в соответствии с рисунками 10, 11а, 12 и 14.

Согласно п.5.5.14 наименованиями сечений являются цифровые или буквенные обозначения секущих плоскостей.

Пример — 5-5, Б-Б, а-а

Что значит масштаб 1к5

Единая система конструкторской документации

Unified system for design documentation. Scales

Дата введения 1971-01-01

УТВЕРЖДЕН Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 28 мая 1968 г. N 752

Изменение N 2 принято Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол N 17 от 22 июня 2000 г.)

За принятие изменения проголосовали:

Наименование национального органа по стандартизации

Госстандарт Республики Беларусь

Изменение N 3 принято Межгосударственным Советом по стандартизации, метрологии и сертификации по переписке (протокол N 23 от 28 февраля 2006 г.).

За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AZ, AM, BY, KZ, KG, MD, RU, TJ, TM, UZ, UA

ИЗДАНИЕ (август 2007 г.) с Изменениями N 1, 2, 3, утвержденными в феврале 1980 г., декабре 2000 г., июне 2006 г. (ИУС 4-80, 3-2001, 9-2006).

1. Настоящий стандарт устанавливает масштабы изображений и их обозначение на чертежах всех отраслей промышленности и строительства.

Стандарт не распространяется на чертежи, полученные фотографированием, а также на иллюстрации в печатных изданиях и т.п.

(Измененная редакция, Изм. N 2).

2а. В настоящем стандарте применяют следующие термины с соответствующими определениями:

масштаб: Отношение линейного размера отрезка на чертеже к соответствующему линейному размеру того же отрезка в натуре;

масштаб натуральной величины: Масштаб с отношением 1:1.

масштаб увеличения: Масштаб с отношением большим, чем 1:1 (2:1 и т.д.).

масштаб уменьшения: Масштаб с отношением меньшим, чем 1:1 (1:2 и т.д.).

(Введен дополнительно, Изм. N 2).

2. Масштабы изображений на чертежах должны выбираться из следующего ряда:

1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000

2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1

3. При проектировании генеральных планов крупных объектов допускается применять масштабы 1:2000; 1:5000; 1:10000; 1:20000; 1:25000; 1:50000.

4. В необходимых случаях допускается применять масштабы увеличения (100 ):1, где — целое число.

5. Масштаб, указанный в предназначенной для этого графе основной надписи чертежа, должен обозначаться по типу 1:1; 1:2; 2:1 и т.д.

Документы в электронной форме в своей реквизитной части должны содержать реквизит, указывающий на принятый масштаб изображения. При выводе документов в электронной форме на бумажный носитель масштаб изображения должен соответствовать указанному.

(Измененная редакция, Изм. N 3).

Электронный текст документа

подготовлен АО «Кодекс» и сверен по:

Единая система конструкторской документации:

Источник

Особенности расчетов

Итак, вам нужно представить какой-то рисунок, план или деталь. Как сделать это с наименьшими затратами времени и наиболее точно? Для этого необходимо: проект дома, изображение построек на карте или плане, чертеж деталей, калькулятор, принадлежности для черчения.

Удобнее всего чертить объекты, объемные детали или предметы, используя отношение 1:1. Это означает, что метр реальной местности пропорционален сантиметру на рисунке. Но чаще всего возникает необходимость применить масштабы другого порядка, такие как 1:2,1:10 и так далее. Это происходит в том случае, если территория большая, а изобразить ее надо компактно. Если объект совсем крошечный, но при производстве важны даже самые мелкие детали, его изображают используя масштаб 10:1 или даже больше.

7.4. Поля чертежей

7.4.1. В середине нижнего поля чертежа следует помещать титульную

надпись. Титульная надпись должна содержать название вышестоящей организации и

горного предприятия (комбината, шахты, карьера), название чертежа и его масштаб

(черт. 22).

Черт. 22

В титульной надписи следует указывать: для планов горных выработок и

геологических разрезов — обозначение горизонта (например, «Горизонт — 215 м»),

для приисков — номер или название полигона. Вместо слова «пласт» в четвертой

строке соответственно месторождению следует указывать «залежь», «линза» и т.д.

7.4.2. В левой стороне нижнего поля планшета следует помещать схему

расположения планшета среди планшетов, примыкающих к нему, с указанием их

условных номеров по картограмме (черт. 23).

Черт. 23

7.4.3. В правой стороне нижнего поля планшета следует помещать таблицу, в

которой указывают должность, фамилию, подпись лица, начавшего составление

планшета, и дату (черт. 24).

Черт. 24

7.4.4. На левом и верхнем полях планшета по линии обреза следует наносить

линии сетки и изображать объекты со смежных планшетов (черт. 25).

Черт. 25

7.4.5. На правом поле планшета следует изображать выноски отдельных

элементов изображения в более крупном масштабе. Около выноски следует указать

ее номер и масштаб (черт. 26).

Черт. 26

7.4.6. Нижние поля чертежей, составляемых на листах

форматов по ГОСТ 2.301, следует

оформлять в соответствии с черт. 22 — 24.

7.4.7. Размеры шрифта для надписей, выполняемых за пределами рамки

чертежей, должны соответствовать приведенным в табл. 4.

Таблица 4

Размер

шрифта, мм

Числовые значения

координаты

2,5

Названия чертежей

4,0; 5,0; 6,0; 7,0; 8,0;

10,0; 14,0;

Числовые значения

координат Y и X

1,6, 2,0; 2,5

Масштабы

3,0

Заголовки и записи в

таблице подписей на чертежах

2,5

Номенклатурные номера

планшетов

5,0

Условные номера планшетов

на схемах расположения

3,0

Обозначения сторон света

3,0

Номера планшетов на

картограммах расположения

5,0

Номера следов вертикальных

разрезов, проекций на вертикальную плоскость, линий совмещения, разведочных

линий, точек поворота следов и линий

2,5

Масштабы чертежей ГОСТ

Благодаря техническому прогрессу было создано множество программ, призванных облегчить процесс работы над чертежами.

Однако даже самые сложные и многофункциональные программы не могут полностью заменить человека, и потому остается множество задач, которые приходится решать самостоятельно. Так, достаточно много вопросов возникает, когда необходимо выяснить масштабы чертежей.

ГОСТ достаточно строго регламентирует все, что имеется на чертежах, включая масштабные параметры, условные обозначения и т.п. Однако теоретические познания не всегда помогают разобраться на практике.

Какие бывают масштабы чертежей?

ГОСТ говорит нам о том, что существует несколько видов масштабов: в натуральную величину, масштаб увеличения и масштаб уменьшения. Нюанс заключается в том, что при создании чертежей масштабы нельзя выбирать по своему усмотрению, они должны точно соответствовать заданным ГОСТом параметрам:

1. Натуральная величина — 1:1 является наиболее удобной, поскольку сразу дает четкое представление о размере объекта.
2. Масштаб уменьшения — 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25 и так далее, используется в случае необходимости изобразить на чертеже крупный объект, например большой станок или деталь.
3. Масштаб увеличения — 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1 и так далее, применяется в тех случаях, когда речь идет о маленькой детали, например часовом механизме, болте или гайке.
4. Особые масштабы уменьшения вычисляются по формуле 1:10n; 1:(2х10n); 1:(5х10n), которые используются для изображения особо крупных объектов, например зданий или мостов.
5. Особые масштабы увеличения можно вычислить по формуле (10хn):1, где n — целое число. Такие масштабы используются для самых мелких и даже микроскопических деталей.

Как правильно указывать масштабы чертежей?

ГОСТом предусмотрено обозначение масштаба изображенных на чертежах элементов. Для этого используется специальная область в правом нижнем углу, которая, как правило, специально обозначается. Если же графа не имеет наименования, тогда перед цифровыми значениями значится буква «М», например, M 1:1; М 1:2; М 2:1 и так далее.

Важно помнить о том, что если вы выполняете рабочий чертеж типовой детали, тогда масштаб не указывается, а в графе ставится прочерк. Если вы составляете чертеж детали в масштабе увеличения, то для того, чтобы представлять себе реальный размер детали, допускается изображение детали в верхнем левом углу в масштабе 1:1, причем размеры для такого изображения указывать не нужно

Если вы составляете чертеж детали в масштабе увеличения, то для того, чтобы представлять себе реальный размер детали, допускается изображение детали в верхнем левом углу в масштабе 1:1, причем размеры для такого изображения указывать не нужно

Если вы составляете чертеж детали в масштабе увеличения, то для того, чтобы представлять себе реальный размер детали, допускается изображение детали в верхнем левом углу в масштабе 1:1, причем размеры для такого изображения указывать не нужно.

Размеры и масштабы

Конечно, различные значения иногда могут ввести в заблуждение, однако на самом деле все очень просто. Так, если вы видите, что указан масштаб 1:100, то деталь будет в 100 раз больше своего изображения.

И наоборот, если масштаб составляет 100:1, то деталь будет в 100 раз меньше. Для того, чтобы избежать ненужной путаницы, все размеры на чертежах необходимо указывать только в натуральную величину, вне зависимости от масштаба.

Таким образом, указание полученных в результате масштабирования размеров является грубой ошибкой.

Совет

Мы понимаем, что масштабы чертежей ГОСТ прописывает достаточно строго и несоблюдение стандартов может привести к тому, что вам придется переделывать весь чертеж. При этом иногда вычислить необходимый масштаб достаточно сложно.

Если вы не уверены в своих силах и сомневаетесь в том, что вы сможете провести необходимые вычисления правильно, вы всегда можете прибегнуть к помощи специалистов нашей компании. Наши специалисты имеют большой опыт в составлении различных чертежей согласно всем существующим ГОСТам.

Они легко нарисуют деталь или объект любого размера, от самых маленьких до огромных.

Виды

Существует три вида отображения масштаба:

1. Численный масштаб. Он записывается, как деление. Первая цифра — делитель. Она всегда представлена единицей, а вторая цифра, называемая в математической функции, делимым — число, показывающее, во сколько раз уменьшили размеры для изображения на карте. Например, 1:100 000 означает, что расстояния на плане местности уменьшены в 100 000 раз по сравнению с их реальной протяженностью. 1 см на карте — это 100 000 см или 1 км на местности. Чем меньше число в делителе, тем меньше увеличение объекта, и, следовательно, тем крупнее масштабируемая территория или объект. Увеличенное масштабирование допускается для относительно небольших объектов, и позволяет изобразить их крупными, а карту сделать более наглядной. Оно используется в составлении топографических карт для изображения небольших территорий, в проектировании строительных объектов, интерьерных или ландшафтных дизайнов.
2. Именованный масштаб получил свое название потому, что он записывается словами и по сути расшифровывает значение первой записи. Именованный масштаб показывает, сколько метров или километров соответствует одному сантиметру на плане. Например, карта выполнена в масштабе: в 1 см — 300 м. Это означает, что расстояние 300 м на местности соответствует 1 см на карте.

3. Графический масштаб. Этот вид масштабирования делится на два подвида: линейный и поперечный.

Линейный подтип изображается как линия, разделенная на равные отрезки. Эта часть называется основанием. Слева от нуля каждая часть делится на более мелкие отрезки для повышения точности измерений.

При чтении линейного масштаба используется пропорциональный циркуль. С его помощью измеряется на карте отрезок между нужными объектами, и переносится на линейный масштаб.

Второй вид графического масштаба — поперечный.

Он используется для составления более подробных топографических планов. Поперечный масштаб представляет собой сетку, в которой пересекаются горизонтальные, вертикальные и наклонные линии. При помощи циркуля определяют длину рек, горных хребтов и дорог.

Для более полного представления о размерах территории, изображенной на карте, на нее наносят все три варианта масштабирования.

Масштаб карты указывается в ее углу, в легенде. Здесь под легендой подразумевается список используемых обозначений и их толкование.

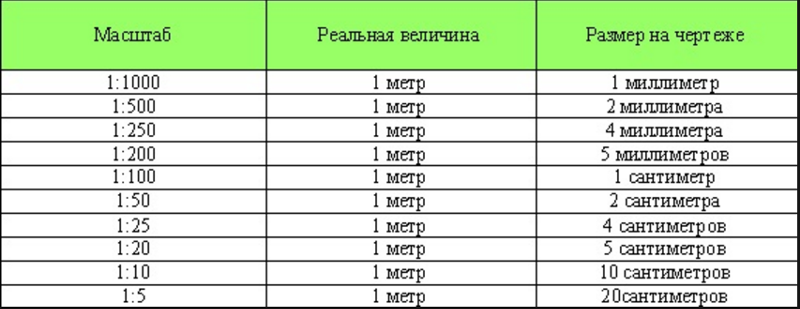

Особенности расчетов масштаба

Масштаб 1к5 представляет собой одно из самых распространенных отношений между размером объекта на чертеже или плане и его реальным размером в действительности. В математике этот тип масштабирования обозначается как 1:5.

Для расчета масштаба важно определиться с его определением, которое состоит из двух чисел, разделенных двоеточием. Первое число обозначает длину отрезка на чертеже, а второе — длину этого же отрезка в реальности. Например, в масштабе 1к5 каждый отрезок на чертеже будет в 5 раз короче, чем его реальный аналог

Например, в масштабе 1к5 каждый отрезок на чертеже будет в 5 раз короче, чем его реальный аналог.

Особенностью расчетов масштаба 1к5 является возможность использовать его для разных задач. В генеральных планах, чертежах домов или например карт можно использовать масштаб 1к5 для изображения объектов в отношении их реальных размеров. Это позволяет точно определить расстояние между объектами и начертить их на листе в сжатом виде.

Для определения масштаба можно использовать разные выражения в исполнении формы от примерно до точно. Например, в масштабе 1к5 каждый отрезок на чертеже будет в 5 раз короче, чем его реальный аналог. Чтобы определить точное значение масштаба, необходимо провести измерение отрезков на чертеже и сравнить их с действительной длиной предмета.

Применение масштаба 1к5

Масштаб 1к5 применяют при создании генеральных планов, чертежиков домов, карт и других типов чертежей и планов. Он позволяет уменьшить размер объектов на листе, чтобы весь план или чертеж поместился на одном листе.

Чаще всего для определения масштаба используют онлайн-калькулятор. С помощью электронной услуги можно ввести длину отрезка на чертеже и получить реальную длину в масштабе 1к5. Данный сервис считает масштаб и выполняет перевод размеров в масштабе для документации. Онлайн-калькуляторы также предоставляют инструкции для правильного использования масштаба.

Все расчеты масштаба 1к5 должны быть выполнены с учетом указанного отношения и их результаты использованы для создания точного изображения объектов на плане или чертеже. Необходимо помнить, что изменение масштаба может повлиять на отношения размеров объектов, поэтому следует рассчитывать масштаб внимательно и проверять его правильность перед началом выполнения задачи.

Измерение расстояний и определение площадей по топографической карте, численный, линейный и поперечный масштаб.

Чтобы произвести измерение расстояний потопографической карте, пользуются численным, линейным или поперечным масштабом. Расстояния между точками на топографической карте обычно измеряются циркулем-измерителем или курвиметром.

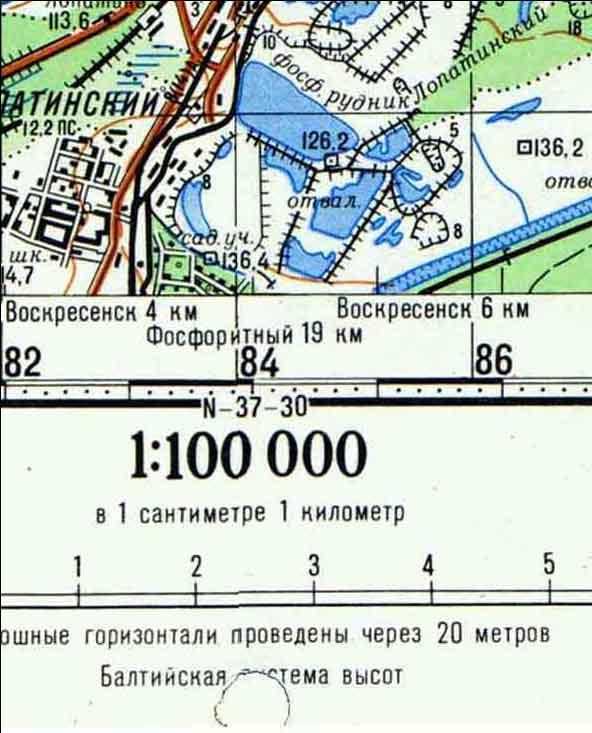

Численный масштаб топографической карты.

Это масштаб карты выраженный дробью, числитель которой – единица, а знаменатель – число, показывающее степень уменьшения на карте линий местности. Чем меньше знаменатель масштаба, тем крупнее масштаб карты. Подпись численного масштаба на картах обычно сопровождается указанием величины масштаба – расстояния на местности (в метрах или километрах), соответствующего одному сантиметру карты.

Например 1:50 000 – в 1 сантиметре 500 метров. Величина масштаба в метрах соответствует знаменателю численного масштаба без двух последних нулей. При определении расстояния с помощью численного масштаба линия на карте измеряетсялинейкой, полученный результат в сантиметрах умножается на величину масштаба.

Линейный масштаб топографической карты.

Линейный масштаб – графическое выражение численного масштаба. Он представляет собой прямую линию, разделенную на определенные части, которые сопровождаются подписями, означающими расстояния на местности.

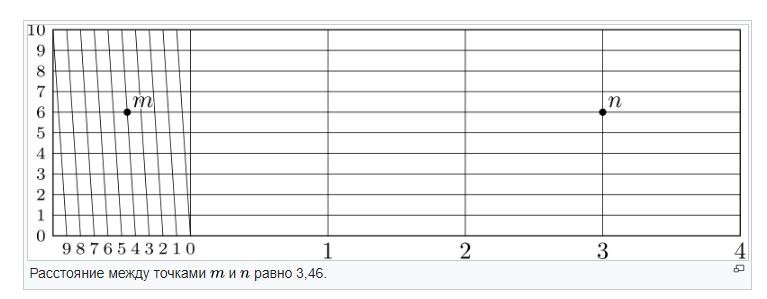

Поперечный масштаб топографической карты.

Поперечный масштаб – график (обычно на металлической пластинке) для измерения и откладываниярасстояний на карте с предельной графической точностью (0,1 мм). Стандартный (нормальный) поперечный масштаб имеет большие деления, равные 2 см, и малые деления (слева на графике), равные 2 мм. Кроме того, на графике имеются отрезки между вертикальной и наклонной линиями, равные по первой горизонтальной линии 0,2 мм, по второй – 0,4 мм, по третьей – 0,6 мм и т. д.

С помощью стандартного поперечного масштаба можно измерять и откладывать расстояния на карте любого (метрического) масштаба. Отсчет расстояния по поперечномумасштабу состоит из суммы отсчета на основании графика и отсчета отрезка между вертикальной и наклонной линиями. На рисунке выше, расстояние между точками А и В (при масштабе карты 1:100 000) равно 5500 метров (4 км + 1400 м + 100 м).

Измерение расстояний на карте циркулем–измерителем.

При измерении расстояния по прямой линии иглы циркуля устанавливают на конечные точки, затем, не изменяя раствора циркуля, по линейному или поперечному масштабу отсчитывают расстояние. В том случае, когда раствор циркуля превышает длину линейного или поперечного масштаба, целое число километров определяется по квадратамкоординатной сетки, а остаток – обычным порядком по масштабу.

Измерение расстояний на карте шагом циркуля.

Ломаные линии удобно измерять путем последовательного наращивания раствора циркуля прямолинейными отрезками. Измерение расстояний и длин кривых линий производится последовательным отложением шага циркуля. Величина шага циркуля зависит от степени извилистости линии, но, как правило, не должна превышать 1 см. Для исключения систематической ошибки длину шага циркуля, определенную по масштабу или линейке, следует проверять измерением линии километровой сетки длиной 6–8 см.

Длина извилистой линии, измеренной по карте, всегда несколько меньше ее действительной длины, так как измеряются не кривая линия, а хорды отдельных участков этой кривой. Поэтому в результаты измерений покарте приходится вводить поправку – коэффициенты увеличения расстояний.

Измерение расстояний на карте курвиметром.

Вращением колесика стрелкукурвиметра устанавливают на нулевое деление, а затем прокатывают колесико по измеряемой линии с равномерным нажимом слева направо или снизу вверх. Полученный отсчет в сантиметрах умножают на величину масштаба данной карты.

Определение расстояний по прямоугольным координатам точек.

Определение расстояний попрямоугольным координатам точек в пределах одной зоны карты можно произвести по формуле

где D – длина линии, x1, y1 – координаты начальной точки прямой, x2, y2 – координаты конечной точки прямой.

Определение площадей по квадратам километровой сетки карты.

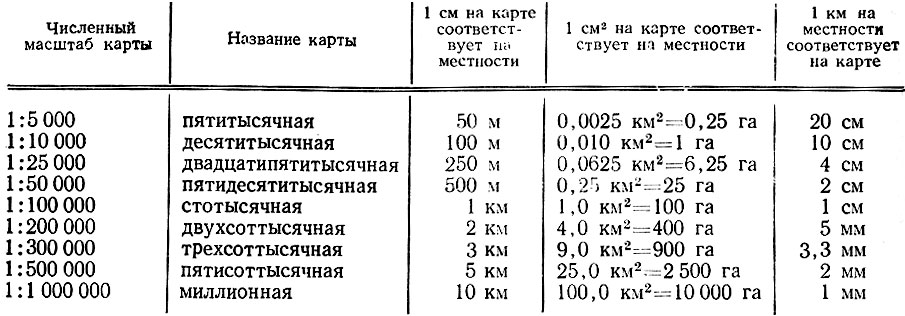

Площадь участка определяется подсчетом целых квадратов и их долей, оцениваемых на глаз. Каждому квадрату километровой сетки соответствует: на картах масштаба 1:25 000 и 1:50 000 – 1 км2, на картах масштаба 1:100 000 – 4 км2, на картах масштаба 1:200 000 – 16 км2.

По материалам книги Способы автономного выживания человека в природе.Под редакцией Л. А. Михайлова.

Как определить масштаб чертежа ? как уменьшать масштаб чертежа ? Наука ? Другое

23 сентября 2011

Автор КакПросто!

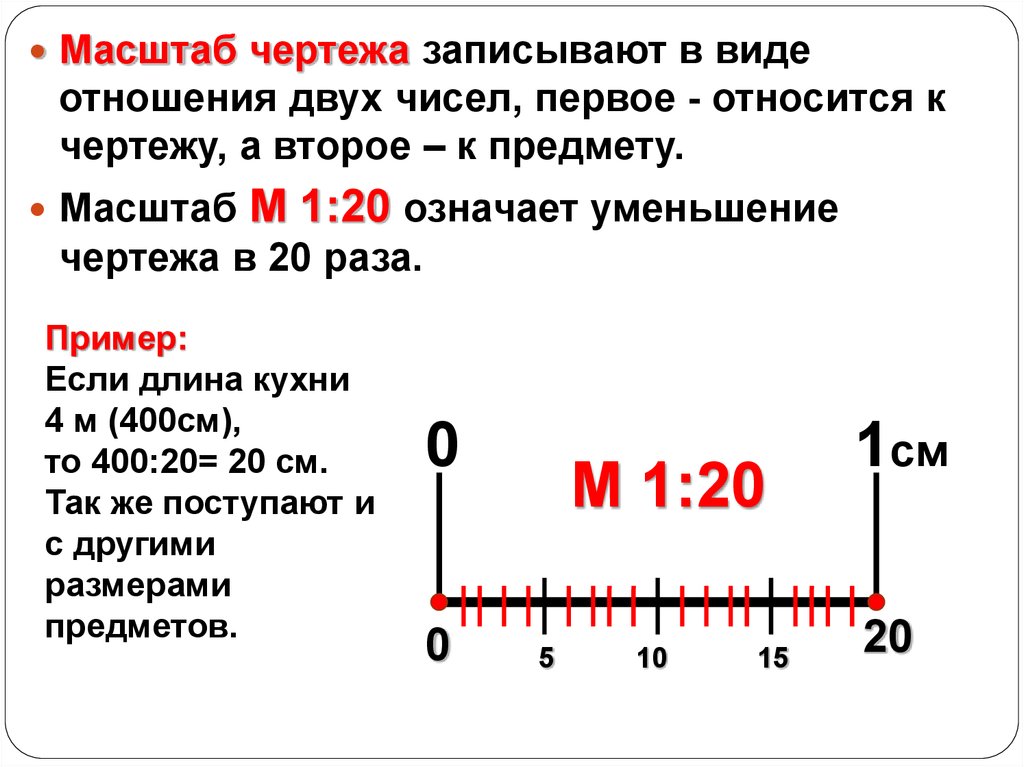

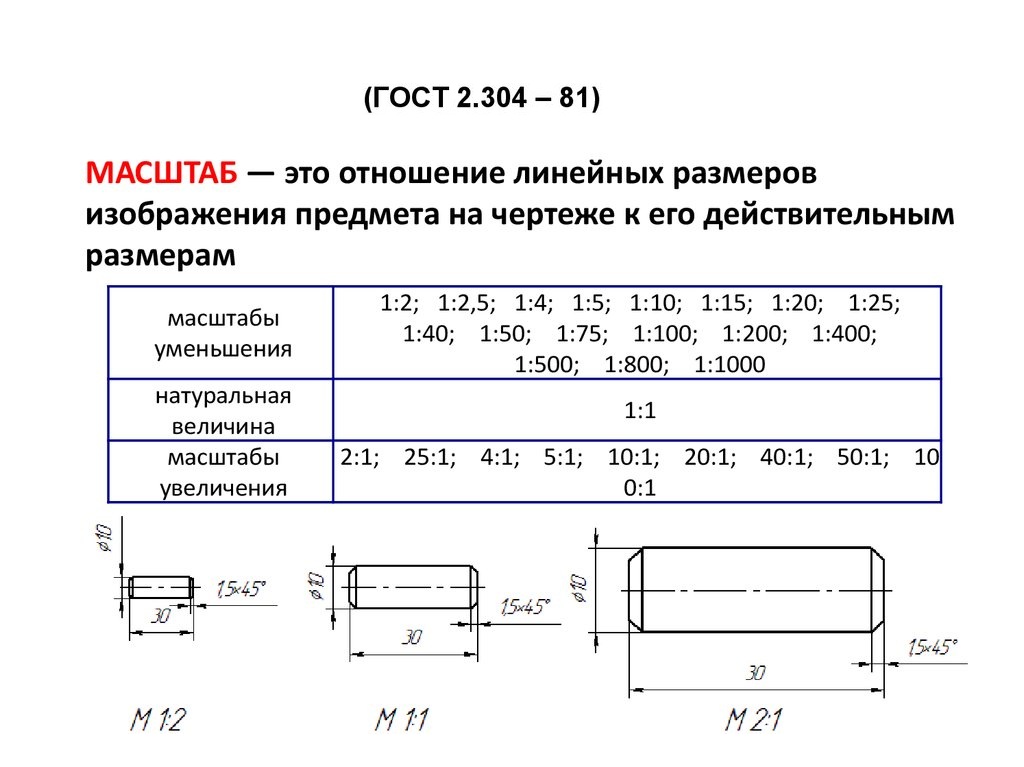

Выбор масштаба, в котором будет выполнен чертеж, важная задача каждого инженера-конструктора. При выполнении чертежей небольших деталей или сборочных единиц предпочтителен натуральный масштаб 1:1, при котором чертеж детали выполняется с размерами реального объекта. Часто для удобства прочтения чертежа применяют масштабы увеличения или уменьшения.

Инструкция

Если вы не можете найти масштаб на чертеже, попытайтесь определить его самостоятельно. Для этого вам необходимо знать, какой именно объект изображен на чертеже и его габаритные размеры. Если на чертеже размеры не проставлены, но под рукой у вас есть деталь, измерить ее можно с помощью штангенциркуля, линейки или рулетки.

Найдите на чертеже тот вид детали, на котором нанесены габаритные размеры. Приложите линейку или рулетку к размерной линии одного из габаритных размеров и измерьте ее длину. На чертеже она выглядит как отрезок со стрелками на концах и числовым значением размера посередине.

Сравните полученный результат с числовым значением размера. Для этого разделите результат на числовое значение. Например, вы получили значение 16 мм, а на размерной линии написано 8. Разделив значения, вы получите число 2, это и будет масштаб увеличения, поскольку измеренный отрезок оказался больше значения размера в 2 раза.

Если вы не можете найти масштаб на строительном чертеже, попробуйте выяснить размеры проектируемого или уже имеющегося здания. Приблизительно определить реальные размеры здания можно, оценив количество этажей в нем, высоту потолков и т.д. Затем также измерьте высоту здания, изображенного на чертеже, и сравните значения. Обязательно учитывайте то, что размеры на чертежах проставляются в миллиметрах.

как уменьшать масштаб чертежа

Совет полезен?

Не получили ответ на свой вопрос?Спросите нашего эксперта:
