Понятия о плане и карте

_______При изображении небольшого участка земной поверхности радиусом до 20 км его проецируют на горизонтальную плоскость. Полученную горизонтальную проекцию участка в уменьшенном виде наносят на бумагу. Ошибки, возникающие в этом случае за счет кривизны Земли, находятся в пределах самой высокой точности линейных измерений и поэтому не имеют практического значения.

_______Чертеж, дающий в подобном и уменьшенном виде изображение горизонтальной проекции участка местности, называется планом.

_______При изображении на плоскости значительных территорий проекцирование их производят уже на сферическую поверхность, которую затем развертывают в плоскость. При этом получают определенные искажения контуров.

_______Уменьшенное изображение на плоскости значительных участков поверхности, полученное с учетом кривизны Земли, называются картой.

_______При составлении карт по определенным математическим законам строят сетку меридианов и параллелей, называемую картографической сеткой, внутри которой располагают изображаемые контуры. Наличие такой сетки служит признаком карты.

Назначение топографических карт.

Топографические карты служат основным источником информации о местности и используются для ее изучения, определения расстояний и площадей, дирекционных углов, координат различных объектов и решения других измерительных задач. Они широко применяются при управлении войсками, а также в качестве основы для боевых графических документов и специальных карт.

Топографические карты (преимущественно карты масштабов 1:100 000 и 1:200 000) служат основным средством ориентирования на марше и в бою. Карта масштаба 1:25 000 предназначается для детального изучения отдельных участков местности (при форсировании водных преград, десантировании и в других случаях), выполнения точных измерений, а также для расчетов при строительстве военно-инженерных сооружений и военных объектов.

Карты масштабов 1:50 000 и 1:100 000 предназначаются для детального изучения местности и оценки ее тактических свойств при планировании и подготовке боевых действий, управления войсками в бою, целеуказания и ориентирования на поле боя, определения координат огневых (стартовых) позиций, средств разведки, целей и выполнения необходимых измерений и расчетов.

Карта масштаба 1:200 000 предназначается для изучения и оценки местности при планировании и подготовке боевых действий всех родов войск, управления войсками в операции (бою), планирования передвижения войск и ориентирования на местности при совершении марша.

Карты масштабов 1:500 000 и 1:1 000 000 предназначаются для изучения и оценки общего характера местности при подготовке и ведении операций, а также используются авиацией в качестве полетных карт.

Бумажные и электронные карты

Бумажные карты

• легкость
• неприхотливость к условиям использования
• сравнительно низкая цена

• надо уметь сориентировать карту по компасу
• желательно наличие компаса
• не обновляется
• один масштаб

Электронные карты (цифровые карты местности)

Электронные карты — это цифровая модель участка Земной поверхности, сформированная специальными программами.

навигаторах

• есть поиск
• есть расчет примерного маршрута
• обновляются
• компактность
• сами определяют местоположение
• генерализация — отображение в зависимости от масштаба
• можно добавлять «свои» данные, например свои треки, или сканы бумажных карт
• можно записывать свой маршрут

• энергозависимость. Поэтому при длительном походе надо брать запасную батарею (батарейки)
• уязвимость аппаратуры
• высокая цена смартфона или навигатора
• для некоторых программ требуется постоянное подключение к интернету
• некоторые программы бывают платными.

Изображение рельефа на планах и картах

_______Рельефом местности называется совокупность неровностей физической поверхности Земли.

_______Существует несколько способов изображения рельефа. Наиболее распространенным является способ горизонталей. Сущность этого способа заключается в следующем.

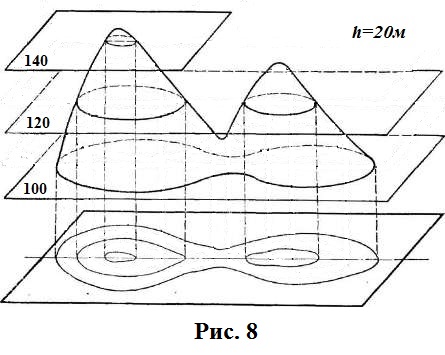

Поверхность участка Земли через равные промежутки мысленно рассекают
горизонтальными плоскостями. Пересечение этих плоскостей с поверхностью Земли
образуют кривые линии, которые называются горизонталями.

_______Горизонталью называется линия, соединяющая точки с одинаковыми абсолютными высотами.

_______Расстояние между секущими плоскостями называют высотой сечения рельефа (h).

_______

_______Расстояние между горизонталями в масштабе плана называется заложением (d).

_______Для отличия повышения от понижения применяется бергштрих. Подписи отметок горизонталей делаются на повышение. Высота сечения рельефа для данного плана – величина постоянная, она зависит от масштаба плана и существующего рельефа.

Виды написания масштаба

В топографии принято указывать масштаб тремя способами.

Численный

Численный масштаб относится к самому распространенному виду, применяемому на топографических картах и различных планах. Пишется он в виде: 1:10000, где в числителе единица, а в знаменателе число, указывающее во сколько раз уменьшили реальный объект для указания его на карте. При масштабе 1: 10000 уменьшение будет в 10 тысяч раз.

Обозначение масштаба на карте

Стандартные масштабы:

Запомнить нужно, что чем больше цифра после дроби, тем более мелко изображен объект.

Словесный

Словесный масштаб введен для удобства пользователей. Дело в том, что на топографических материалах измерения проводятся в см, но это неудобно людям, которые, говоря о расстояниях, обычно подразумевают метры или километры. Поэтому рядом с числовым может быть написан словесный масштаб. Например, так:

• 1 : 1 000 в 1 см – 10 м,
• 1 : 20 000 в 1 см – 200 м,
• 1 : 5 000 000 в 1 см – 50 км,
• 1 : 75 000 000 в 1 см – 750 км.

Линейный

Дополнительно к числовому, может быть указан линейный масштаб. Он позволяет определить расстояние на карте или наоборот нанести линию на карту без числовых измерений.

Пример линейного масштаба

Линейный масштаб — это линия, которая делится по всей длине на одинаковые отрезки (обычно они равны 2 см). Справа от отметки «0» у каждой части отрезков указывается расстояние (оно вычисляется согласно существующему масштабу). Слева от нуля также отложен отрезок с более мелкими делениями (обычно их 10).

Чтобы узнать расстояние на карте прикладываем к точке А и точке Б циркуль. Затем полученный раствор переносим на линейный масштаб, чтобы определить расстояние в метрах или километрах. Справа от нуля устанавливаем конец циркуля на полное значение отрезка, а вторым концом слева от нуля смотрим полученное значение из мелких делений. Объединив эти два значения, получаем реальное расстояние на местности.

LКарты и компас это азы ориентирования на местности. Как пользоваться компасом, вы узнаете из статьи: Ориентирование по компасу в походе – необходимая азбука для туриста-пешеходника

Часто задаваемые вопросы

Что показывает масштаб?

Масштаб показывает во сколько раз изображение земной поверхности на плане, карте или глобусе уменьшено по отношению к реальной местности.

Какие виды записи масштаба вам известны?

Обычно на картах масштаб записывается в 3 видах: численный, именованный и линейный.

Какой из видов масштаба представляет собой отношение двух чисел?

Численный. Так как численный масштаб — это дробь, первое число которой — расстояние на карте, а второе — расстояние на земной поверхности.

Для чего используется линейный масштаб?

Линейный масштаб используют для более точного измерения расстояний на карте. С его помощью можно определить длину кривых линий (береговой линии моря или океана, реки или дороги).

Чем отличается численный масштаб от линейного?

Численный масштаб записывается в виде дроби, а линейный состоит из прямой линии, разделенной на части (обычно сантиметры).

Какой вид масштаба позволяет измерить расстояние между географическими объектами на карте с помощью циркуля-измерителя?

Линейный масштаб. Концы циркуля-измерителя раздвигаются и можно более точно определить расстояние, приложив циркуль-измеритель к линейному масштабу.

В какой последовательности записываются виды масштабов на карте?

Численный, именованный, линейный.

Определение и применение масштабов на карте

Масштаб на карте имеет важное значение для понимания размеров объектов и расстояний между ними. Он позволяет оценить протяженность территории, перемещаться по карте и ориентироваться в пространстве

Масштабы на карте могут быть различными и выбираются в зависимости от целей маппинга и характеристик картографического материала. Масштабы могут варьироваться от крупномасштабных (например, 1:1000), показывающих мелкие детали на небольшой территории, до мелкомасштабных (например, 1:1000000), охватывающих большие участки земной поверхности.

Крупномасштабные карты позволяют увидеть мельчайшие детали территории. Они активно используются при планировании новых построек, проведении инженерных работ, разработке маршрутов. Мелкомасштабные карты, напротив, позволяют оценить протяженность региона, видеть общую картину, и использоваться в генеральном планировании, учебных целях и анализе географических данных.

При работе с картой, необходимо учитывать выбранный масштаб и использовать его в сочетании с другими средствами ориентации, такими как компас, легенда и шкала расстояний. Это позволит правильно интерпретировать картографическую информацию и использовать ее в нужных целях.

Где применяется масштаб

Наибольшее распространение масштаб получил в таких сферах деятельности, как география, геодезия, картография. Он используется при составлении плана или карты местности, когда невозможно изобразить реальные размеры объектов. Масштабом пользуются также при изготовлении уменьшенных копий зданий (макетов), в проектировании.

Но масштабирование это не всегда означает уменьшение. К примеру, для изображения микромира необходимо, наоборот, увеличивать размеры для большей наглядности. Так увеличение применяется, чтобы показать, как устроен атом, живая клетка или как выглядят микроорганизмы. Масштабирование с целью увеличения записывается примерно так: 2:1; 5:1; 50:1; 100:1.

В географии

Впервые с понятием «масштаб» учащиеся сталкиваются на занятиях по географии, когда начинают знакомиться с картами.

В зависимости от изображаемых площадей все карты делятся на три вида:

• мелкомасштабные или обзорные (менее 1:1 000 000);
• среднемасштабные или обзорно-топографические (от 1:200 000 до 1:1 000 000);
• крупномасштабные или топографические (от 1:200 000 и более).

При составлении топографического плана используется масштаб до 1:5000.

В математике

На занятиях по математике учащиеся решают задачи по определению масштаба карты. Но перед этим учитель предлагает им вспомнить о том, что такое пропорции и отношения чисел. Эти знания пригодятся, так как масштаб представляет собой действие деления (или дробь), а его расчет выполняется через пропорцию.

Пример задачи 1: Расстояние между двумя населенными пунктами на карте равняется 6 см. Необходимо вычислить это расстояние на местности при условии, что масштаб равен 1:10 000.

Для решения составляется пропорция:

Х = 6 × 10 000 = 60 000 см = 600 м.

Ответ: 600 м.

Пример задачи 2: Расстояние между пунктом А и пунктом В составляет 600 км. Какой масштаб необходимо применить, чтобы на карте это расстояние равнялось 15 см?

Для начала переводим расстояние в см: 600 км = 60000000 см.

60000000 : 15 = 4000000

Ответ: масштаб 1:4000000.

В фотографии

Фотографы понимают под этим понятием отношение линейных размеров объекта к размерам его проекции на фотопленке или матрице. В фотосъемке используется широкий диапазон масштабов: от самых крупных до самых мелких.

Макрофотография — это съемка в размере 1 к 1 и крупнее. Но вследствие появления компактных цифровых фотоаппаратов, а также по причине совершенствования камер мобильных телефонов этот термин стал применяться по отношению к съемке объектов, расположенных на расстоянии менее 50 см от объектива.

Важную роль масштаб играет в композиции фотоизображения. Эта категория способна приукрасить произведение искусства, или, напротив, сделать его тяжелым для восприятия. Его необходимо правильно подобрать, избежать ошибок, и тогда сохранится целостность композиции и задумка автора.

Масштабность основывается на сравнении реальных размеров объекта с нашими представлениями о его величине. Например, велосипед, стоящий на дороге среди машин, кажется маленьким. Но если занести его в квартиру, то он будет восприниматься как большой объект.

В черчении

При проектировании и работе с чертежами применяются масштабы, утвержденные ГОСТом. В этой области выделяют 5 видов этой масштабирования:

1. Натуральный (1:1). Он удобен в использовании и позволяет легко сориентироваться в размерах.
2. Масштаб уменьшения (1:2, 1:25, 1:100 и др.). Применяется в тех случаях, когда необходимо изобразить большую деталь или производственный станок.
3. Особый масштаб уменьшения. Он используется при проектировании крупных объектов (небоскребов, мостов). Такой тип масштаба вычисляют по формуле: 1:10n, 1:(2×10n), где n — целое число.
4. Масштаб увеличения (2:1, 4:1, 10:1 и др.). Используется для наглядного изображения мелких деталей.
5. Особый масштаб увеличения. Вычисляется по обратной формуле: (10× n):1, где n также является целым числом. Применяется для деталей самого маленького и даже микроскопического размера.

Эта величина обязательно прописывается на каждом чертеже в отведенном для этого разделе основной надписи. Если на одном листе изображены чертежи, выполненные в разных масштабах, то значение прописывается отдельно под каждым. Даже если проект выполняется в естественную величину, то есть 1 к 1, то масштаб все равно на чертеже должен быть указан.

Мелкомасштабные карты: основные особенности и область применения

Основная особенность мелкомасштабных карт заключается в их способности давать общую картину больших территорий в различных географических, политических и социально-экономических аспектах. Такие карты позволяют визуально представить основные характеристики рельефа, гидрографии, границ и населенных пунктов на большой территории.

Однако следует отметить, что мелкомасштабные карты неподходящи для детального изучения малых регионов. Карты этого типа не позволяют предоставить подробную информацию о местности и детальное изображение объектов. Вместо этого они предоставляют общую картину и используются для планирования маршрутов, ориентации на местности и изучения обширных территорий.

Особую роль мелкомасштабные карты играют в географических исследованиях, а также в различных областях деятельности, связанных с путешествиями и туризмом. Они позволяют определить местоположение и географические особенности различных объектов, таких как горы, реки, озера, населенные пункты, а также участки дорог и транспортных магистралей.

Применение и использование масштаба

Зная масштаб, можно определять расстояния между географи­ческими объектами, измерять сами объекты.

Если расстояние от дороги до реки на плане с масштабом 1 : 1000 («в 1 см — 10 м») равно 3 см, значит, на местности оно равно 30 м. Материал с сайта

Предположим, от одного объекта до другого 780 м. По­казать в натуральную величину это расстояние на бумаге невоз­можно, поэтому придётся вычертить его в масштабе. Например, если все расстояния будут изображены в 10 000 раз меньшими, чем в дей­ствительности, т. е. 1 см на бумаге будет соответствовать 10 тыс. см (или 100 м) на местности. Тогда в масштабе расстоя­ние в нашем примере от одного объекта до другого будет равно 7 см и 8 мм.

Формы выражения масштаба

Обозначение масштаба на картах и планах имеет три формы — численный, именованный и линейный масштабы.

Численный масштаб выражают дробью, в которой:

• числитель — единица,
• знаменатель М — число, показывающее, во сколько раз уменьшены размеры на карте или плане (1:М)

В России для топографических карт приняты стандартные численные масштабы

• 1:1 000 000
• 1:500 000
• 1:300 000
• 1:200 000
• 1:100 000
• 1:50 000
• 1:25 000
• 1:10 000
• для специальных целей создают также топографические карты в масштабах 1:5 000 и 1:2 000

Основными масштабами топографических планов в России являются

• 1:5000
• 1:2000
• 1:1000
• 1:500

В землеустроительной практике планы землепользований чаще всего составляют в масштабах 1:10 000 и 1:25 000, а иногда — 1:50 000.

При сравнении различных численных масштабов более мелким является тот, у которого больше знаменатель М, и, наоборот, чем меньше знаменатель М, тем крупнее масштаб плана или карты.

Так, масштаб 1:10000 крупнее, чем масштаб 1:100000, а масштаб 1:50000 мельче масштаба 1:10000.

Примечание

Применяемые в топографических картах масштабы установлены Приказом Министерства экономического развития РФ «Об утверждении требований к государственным топографическим картам и государственным топографическим планам, включая требования к составу сведений, отображаемых на них, к условным обозначениям указанных сведений, требования к точности государственных топографических карт и государственных топографических планов, к формату их представления в электронной форме, требований к содержанию топографических карт, в том числе рельефных карт» (№ 271 от 6 июня 2021 года с изменениями на 11 декабря 2021 года).

Классификация

Географические карты классифицируют по содержанию, масштабу, назначению территориальному признаку. По содержанию все карты подразделяются на общегеографические и тематические.

По масштабу

Различаются карты:

• крупномасштабные (1:10 000 — 1:200 000 и крупнее)
• среднемасштабные (1:200 000 — 1:1 000 000)
• мелкомасштабные (мельче 1:1 000 000)

Отличные по масштабу карты имеют разную точность и детальность изображения, степень генерализации и разное назначение.

По назначению

• научно-справочные — предназначены для выполнения научных исследований и получения максимально полной информации;
• культурно-образовательные — предназначены для популяризации знаний, идей;
• учебные — используются в качестве наглядных пособий для изучения географии, истории, геологии и других дисциплин, среди них
• технические — отображают объекты и условия, необходимые для решения каких-либо технических заданий;
• туристические — могут содержать: населённые пункты, ориентиры, достопримечательности, маршруты передвижения, места отдыха, ночёвок и других услуг, в зависимости от предназначения по видам туризма;
• навигационные (дорожные) и др.

По содержанию

Пример топографической карты

Карта Африки

• Общегеографические (физические) карты — изображают все географические явления, в том числе рельеф, гидрографию, растительно-почвенный покров, населённые пункты, хозяйственные объекты, коммуникации, границы и т. д. Общегеографические крупномасштабные карты, на которых изображены все объекты местности, называются топографическими, среднемасштабные общегеографические карты — обзорно-топографическими, а мелкомасштабные общегеографические карты — обзорными.
• Тематические карты — показывают расположение, взаимосвязи и динамику природных явлений, населения, экономики, социальную сферу. Их можно разделить на две группы: карты природных явлений и карты общественных явлений.
  • Карты природных явлений охватывают все компоненты природной среды и их комбинации. В эту группу входят карты геологические, геофизические, карты рельефа земной поверхности и дна Мирового океана, метеорологические и климатические, океанографические, ботанические, гидрологические, почвенные, карты полезных ископаемых, карты физико-географических ландшафтов и физико-географического районирования и т. д.
  • Общественно-политические карты включают карты населения, экономические, политические, исторические, социально-географические, причём каждая из подкатегорий в свою очередь может содержать собственную структуру разделения. Так, экономические карты включают также карты промышленности (как общие, так и отраслевые), сельского хозяйства, рыбной промышленности, транспорта и связи.

Как работает масштаб 1:5000 на карте

Масштаб 1:5000 на карте означает, что один сантиметр на карте соответствует пятикилометровому расстоянию на местности. Такой масштаб позволяет отображать детали достаточно малых территорий, например, городских кварталов, улиц и зданий.

При использовании карты масштаба 1:5000 важно помнить, что она представляет только малую часть всей территории. Объекты, отображаемые на такой карте, будут уменьшены в 5000 раз по сравнению с оригиналом

Это позволяет показывать более подробную информацию, но ограничивает площадь, на которой можно представить эти детали.

Масштаб 1:5000 на карте может быть полезен для различных задач, связанных с навигацией и планированием. Например, при построении маршрута или планировании поездки по городу можно использовать такую карту, чтобы лучше разобраться в дорожной сети и расположении объектов.

Однако, необходимо помнить, что масштаб 1:5000 не является универсальным. В зависимости от задачи и территории, может потребоваться использование карты с другим масштабом, чтобы достичь наилучших результатов.

Сказка про карту в формате 1:1

Масштабы не только являются строгой величиной, но и выступают основой для сказок и преданий. Упоминания о пропорциях карт часто встречаются в литературных произведениях.

Одно из таких сказаний повествует о Требовательном Короле.

Вельможа любил объезжать свои владения. Как любой государь, он гордился богатством своих земель.

Среди них были глубоководные реки с множеством рыбы, тенистые леса с редкими видами животных и урожайные поля, колосящиеся пшеницей. Даже с горных склонов сложно было охватить красоту вокруг.

Король не зря именовал себя Требовательным. Он захотел увековечить память о своем правлении и самом королевстве. Собрал учёных мужей и велел им изобразить богатство своей земли на карте.

Картографы не заставили себя ждать. Всего лишь за 12 месяцев они создали чертёж с изображением всех крупных и малых городов, селений, засеянных полей, горных вершин и рек.

Более подробной и красивой карты ещё не знал мир. Однако Король остался недоволен. Слишком маленьким ему показалось его владение.

Учёные вновь принялись за дело. Отрисовали карту в два раза больше предыдущей. Несмотря на все старания, удовлетворить правителя не получилось.

Множество раз он отправлял служащих совершенствовать их труд. Лишь после кончины Короля учёные закончили трудиться над изображением местности реалистичного размера.

В замке так и не смогли найти столько комнат, чтобы хранить все фрагменты карты.

Читая подобные рассказы, приходит понимание того, насколько важным стало применение масштаба при отрисовке любых видов чертежей и схем местности.

Как указывается масштаб карты?

Масштаб карты обычно указывается в двух форматах: графическом и числовом. Графический формат выглядит как линейка на картинке, которая указывает расстояние на карте в миллиметрах или сантиметрах в соответствии с настоящим расстоянием на земле. Числовой формат обозначает отношение между расстоянием на карте и его эквивалентом на земле.

Например, масштаб 1:5000 означает, что каждый сантиметр на карте соответствует 50 метрам в реальном мире. Другими словами, расстояние между двумя точками на карте, измеренное с помощью линейки, будет в 5000 раз меньше, чем в реальности.

Часто масштаб указывается на легенде карты, которая может содержать подробную информацию о символах и цветах, используемых на карте. Масштаб может также быть написан в описании карты или на обратной стороне карты. Некоторые карты могут иметь несколько масштабов в зависимости от того, насколько подробными они должны быть.

Важно помнить, что масштаб является важным инструментом при работе с картами, так как он позволяет оценить расстояния и размеры объектов на карте в соответствии с реальностью. Правильно использованный масштаб может помочь увидеть пространственные отношения между объектами и сделать правильные выводы о топографии и географии

Несоблюдение масштаба может привести к ошибкам в работе с картами и плохим решениям.

Почему масштаб карты 1:5000 важен?

1. Туризм и путешествия: масштаб 1:5000 позволяет туристам и путешественникам получить наиболее полную картину местности, на которой они находятся. Они могут увидеть дороги, тропы, реки и озера, поселения, достопримечательности и другие важные объекты, что помогает им ориентироваться и планировать свой маршрут.
2. Градостроительство и планировка территорий: масштаб 1:5000 используется при разработке генеральных планов городов, проектировании новых районов и поселений. Он позволяет детально изучить местность, учесть ее особенности и рационально разместить объекты инфраструктуры, дороги, зеленые зоны и другие элементы городского пространства.
3. Мониторинг и исследования: масштаб 1:5000 широко используется в научных исследованиях и мониторинге различных процессов. Ученые могут изучать изменения местности и окружающей среды, аграрные и экологические системы, демографические процессы и другие аспекты, используя высокодетализированные карты и геоданные.

Использование масштаба карты 1:5000 позволяет получить наиболее точное и полное представление о местности. Он является незаменимым инструментом для различных отраслей, требующих детального изучения местности и особенностей территории.

Основные характеристики и принципы создания

Среднемасштабные карты являются одним из основных инструментов географической науки и имеют ряд основных характеристик и принципов создания.

• Масштаб: среднемасштабные карты имеют масштаб, лежащий между крупномасштабными и мелкомасштабными картами. Они обычно отображают более крупные территории, чем крупномасштабные карты, но более детально, чем мелкомасштабные карты.
• Детализация: среднемасштабные карты обладают высокой степенью детализации, позволяющей отображать различные объекты и элементы на карте с достаточной точностью. Это включает в себя географические объекты, такие как горы, реки, озера, а также сети дорог, населенные пункты и другие элементы инфраструктуры.
• Комплексность: среднемасштабные карты обычно представляются в более сложных формах, чем крупномасштабные карты. Они могут содержать различные слои информации, включая топографические элементы, политические границы, климатические зоны и другие аспекты географии. Комбинирование различных слоев информации позволяет создавать более полное представление о территории.

Процесс создания среднемасштабных карт включает следующие основные принципы:

1. Сбор данных: исходные данные для создания карты включают результаты геодезических измерений, изображения спутников, аэрофотоснимки, данные о границах территорий и другую информацию, необходимую для отображения на карте.
2. Генерация топографической основы: важным этапом создания среднемасштабной карты является генерация топографической основы. Это включает в себя создание высотных линий, рельефных теней и других элементов, отображающих рельеф местности.
3. Добавление дополнительных слоев информации: после создания топографической основы на карту добавляются дополнительные слои информации, такие как границы территорий, дороги, реки, озера и другие географические объекты. Это позволяет создать более полное представление о территории и ее особенностях.
4. Компиляция и печать: после завершения процесса создания карты она компилируется и готовится к печати. Печать может выполняться на бумаге или в электронном формате, в зависимости от конкретных потребностей и целей карты.

Благодаря своим основным характеристикам и принципам создания, среднемасштабные карты являются важным инструментом для понимания и изучения географии различных территорий и их особенностей.
