Как посчитать уклон кровли в процентах и градусах

С какими определениями лучше иметь дело

Вопрос может считаться риторическим. Еще со школы все знают, что угол надо измерять в градусах и легко представляют его фактическую величину. Угол наклона крыши – угол, образованный между горизонтальной линией и скатом, на чертежах имеет различные буквенные обозначения, это не имеет значения. Наклон скатов не может превышать 90°, чаще всего он располагается в пределах 10°–40°. Довольно крутыми могут быть нижние ряды стропил ломаной мансардной крыши, за счет такой конструкции увеличивается полезная площадь чердачных помещений.

Стропильная система ломаной крыши

Если с этими понятиями все ясно и привычно, то зачем применяются дроби? Если честно, то вразумительный и полностью однозначный ответ не может дать никто. Тем более что в любом случае для перевода процентов в градусы необходимо пользоваться таблицами, без градусов во время строительства стропильной системы никак не обойтись.

Наклон иногда пытаются отобразить дробью, в верхней части дроби указывается высота стропильной системы, в нижней части длина проекции стропилины на горизонтальную поверхность. Проще эта проекция называется половиной ширины дома. В некоторых статьях можно встретить обозначения наклона 1:4 или 2,5:6. Если эти значения разделить и умножить на 100, то получатся определения в процентах.

Таблицы составляются на основании того, сколько градусов имеет один процент соотношения высоты крыши к половине ее ширины. Один градус равняется примерно 1,8 — 1,9%. Теперь можно проценты делить на это значение и получать угол наклона в градусах. К примеру, процент наклона крыши 30%. Для перевода в градусы следует эту величину разделить на 1,9.

Уклон в градусах и процентах

Но значения неточные, зависимость намного сложнее и непрямолинейная, пользоваться переводом можно лишь для наглядности, использовать полученный таким методом в угол наклона ската в градусах для дальнейших расчетов запрещается, слишком большая ошибка. Для наглядности проектировщики разработали специальную схему взаимосвязи единиц измерения угла наклона кровли.

Точные данные можно получить из специальной таблицы, если ее нет, то воспользуйтесь онлайн-калькулятором перевода величин определения наклона скатов кровли.

Влияние уклона на эффективность дренажных систем

Уклон влияет на скорость оттока воды, ее растекание по поверхности и успешность дренажной системы в целом. Слишком маленький уклон может вызвать застой воды и возникновение заболоченных участков, что может негативно сказаться на растениях и инфраструктуре. Слишком большой уклон может привести к быстрому стоку воды, а также к эрозии почвы и размыванию дренажных канав.

Оптимальный уклон зависит от конкретных условий местности и требований проекта, но обычно в дренажных системах используется уклон от 0,2 до 2 процентов. На участках с более сложной конфигурацией рекомендуется использовать комбинацию уклонов для обеспечения эффективного оттока дождевой и грунтовой воды.

При расчете уклона необходимо учитывать местные особенности, протяженность дренажной системы, тип грунта и другие факторы

Также следует обратить внимание на правильное укладывание дренажных труб, использование фильтров и регулярное техническое обслуживание системы

Влияние уклона на эффективность дренажных систем подчеркивает важность правильного проектирования и установки системы. С учетом всех факторов можно достичь оптимального оттока воды и предотвратить последствия, связанные с застоем и размыванием грунта

Примеры использования угла наклона крыши в градусах

Для примера возьмем дом размером 8×10 м, крыша будет односкатной. Длина скатов 10 м, угол наклона 20°. Рассчитаем все остальные размеры стропильной системы. Для расчетов следует нарисовать прямоугольный треугольник с вершинами A, B, C и, соответственно, сторонами a, b и c.

Прямоугольный треугольник

Где:

• a – высота стропильной системы (мансардного помещения);
• b – половина ширины дома, известная величина, в нашем случае 4 м;
• c – длина стропилины без карнизного свеса.

Угол A – угол наклона скатов, известная величина, в нашем случае 20°.

Нам надо узнать длину стропильной ноги без величины карнизного свеса (c) и высоту стропильной системы (a). Все это можно сделать, зная угол наклона. Имейте в виду, не процент наклона, а именно угол наклона скатов.

Длина стропильной ноги определяется по формуле (см. рисунок ниже).

Формула

Мы имеем b=4 м и угол наклона А = 20°. Теперь при помощи простейшего калькулятора определяем = 0,939. Подставляем известные величины в формулу c = 4 : 0,939 = 4,25 м. Это длина стропилины.

Теперь нужно узнать высоту стропильной системы. Определяем ее по формулам (см. рисунок ниже).

Формулы

С первыми двумя формулами проблем нет, мы знаем все данные. Для того чтобы воспользоваться третьей формулой, нужно узнать угол В. Делается это очень легко. Сумма всех внутренних углов треугольника всегда равняется 180°. Нам известен прямой угол 90° и угол наклона скатов 20°. Сумма этих двух углов 90+20=110°. Значит, угол В равняется 180-110=70°.

Определим высоту стропильной системы по всем трем формулам:

• a=c × sin A = 4,25×0,34 = 1,44 м.
• a= b× tg A = 4×0,36 = 1,44 м.
• a= c × cos B = 4,25×0,34 = 1,44 м.

Как видим, во всех случаях получились одинаковые результаты. Высота стропильной системы в нашем случае 1,14 м. Вот так при помощи угла наклона и элементарных тригонометрических функций мы узнали все интересующие нас размеры. Дальше можно рассчитать количество стройматериалов и т. д.

Если вам проблематично рассчитывать, то есть специальные таблицы или онлайн-калькуляторы. Подставляете свои исходные данные и сразу узнаете недостающие размеры. Все просто и надежно. Теперь следует более подробно остановиться на определении наклона кровли в процентах.

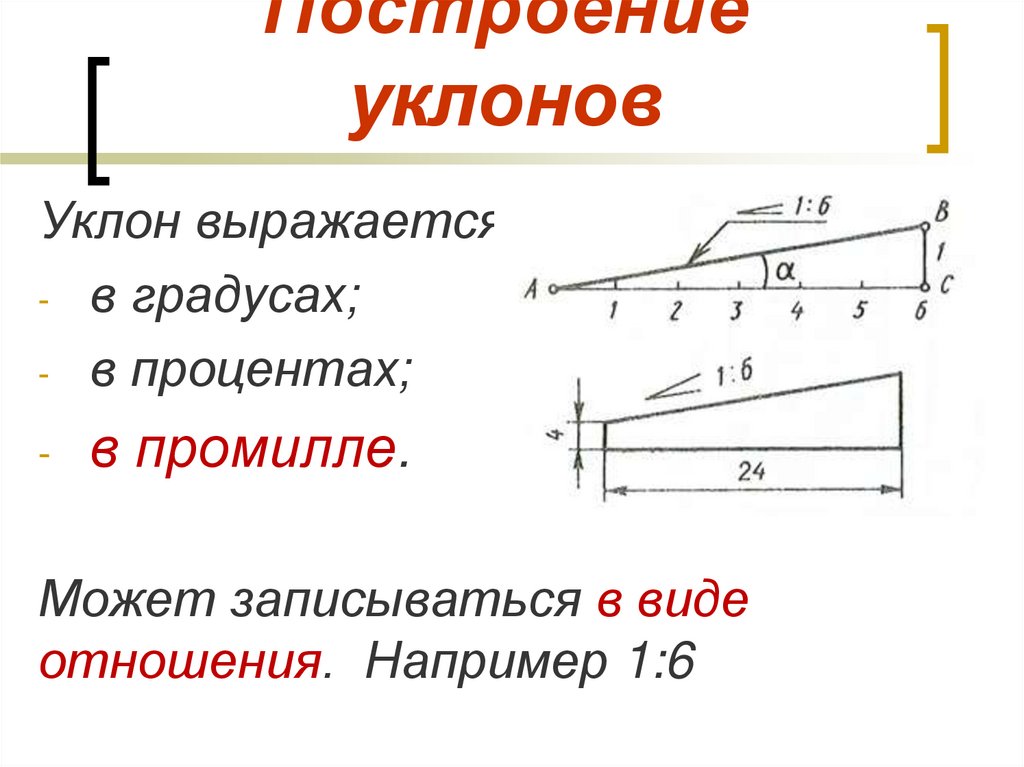

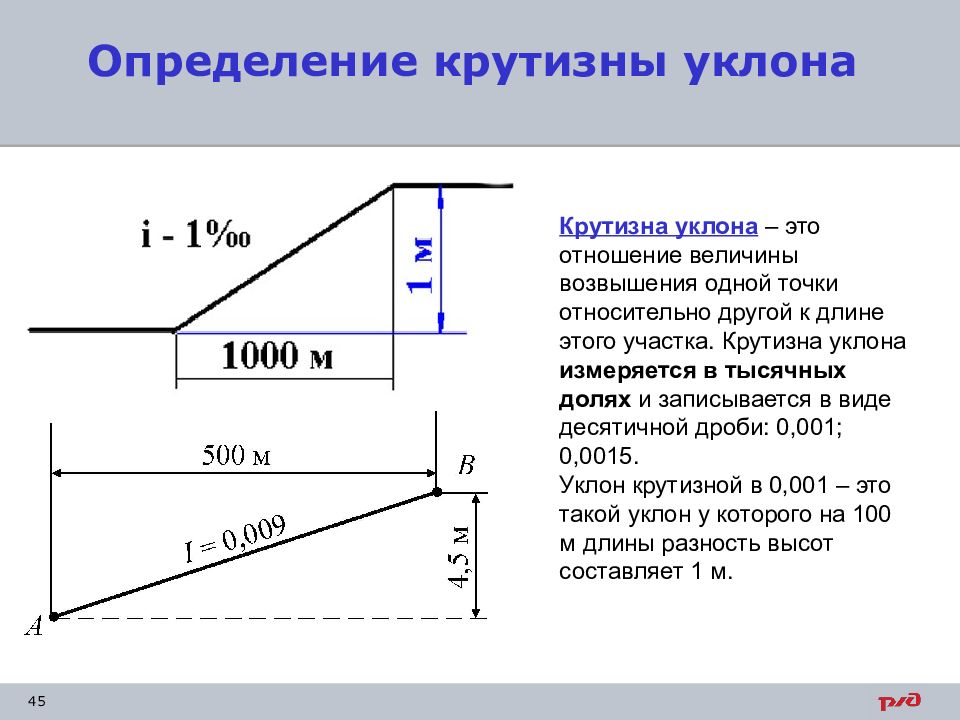

Определение уклона

Уклон выражается в процентах (как в данной статье) или в виде десятичной дроби. Коэффициент уклона (от 0 до 1) также может использоваться для представления уклона.

Уклон может быть положительным или отрицательным. Положительный уклон означает восхождение, а отрицательный — спуск. Например, уклон 10 процентов означает, что за каждые 100 метров по горизонтали высота изменяется на 10 метров вверх или вниз.

Для расчета уклона необходимо знать изменение высоты и расстояние между двумя точками. Уклон можно определить, используя формулу:

Уклон (%) = (изменение высоты / расстояние) × 100

Например, при изменении высоты на 50 метров и расстоянии между точками 500 метров, уклон будет равен:

Уклон (%) = (50 / 500) × 100 = 10%

В чем измеряется угол уклона крыши

Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Уклон крыши обозначается латинской буквой i.

В СНиП II-26-76, данная величина указывается в процентах ( % ). В данный момент не существует строгих правил по обозначению размера уклона крыши.

Единицей измерения уклона крыши считают градусы или проценты ( %). Их соотношение указаны ниже в таблице.

Математический расчёт уклона

Можно рассчитать уклон крыши не используя геодезические и другие приборы для замеров уклона. Для этого необходимо знать два размера:

• Вертикальная высота ( h ) от верхней точки ската (как правило конька) до уровня нижней (карниза)
• Заложение ( L ) — горизонтальное расстояние от нижней точки ската до верхней

СтропилоМауэрлатhL

При помощи математического расчёта величину уклона крыши находит следующим образом:

Угол уклона ската равен отношению высоты к заложению

где:

• i — угол уклона ската;
• h — высота;
• L — заложение.

Для того, чтобы значение уклона выразить в процентах, это отношение умножают на 100. Далее,чтобы узнать значение уклона в градусах, переводим по таблице соотношений, расположенной выше.

Чтобы было понятней рассмотрим на примере. Пусть будет:

• длина заложения 4,5 м
• высота крыши 2,0 м

Результат умножаем на 100, чтобы получить уклон в процентах:

переводим проценты в градусы:

Замер уклона крыши

Измеряют угол уклона при помощи уклономера или же математическим способом.

Уклономер — это рейка с рамкой, между планками которой есть ось, шкала деления и к которой закреплён маятник. Когда рейка находится в горизонтальном положении, на шкале показывает ноль градусов. Чтобы произвести замер уклона ската крыши, рейку уклономера держат перпендикулярно коньку, то есть в вертикальном уровне. По шкале уклономера маятник указывает, какой уклон у данного ската крыши в градусах. Такой метод замера уклона стал уже менее актуален, так как сейчас появились разные геодезические приборы для замеров уклонов, а так же капельные и электронные уровни с уклономерами.

Нюансы монтажа

Напоследок ознакомимся с нюансами монтажа канализационной системы с использованием пластиковых труб, так как они являются в наше время наиболее распространенными.

Данная работа начинается с выполнения проекта, который должен отображать следующие моменты:

• количество сантехнических приборов и их расположение;
• все места стыков труб и фитинги;
• размеры, что позволит рассчитать количество материалов.

Надо сказать, что в тех случаях, когда осуществляется замена канализационной системы, проект можно не делать. Достаточно лишь посчитать количество материалов, которые потребовались для старого трубопровода.

Разметка материалов

После закупки всех необходимых материалов, работа выполняется в такой последовательности:

1. прежде всего, нужно нанести разметку на стены, обозначив расположение трубопровода и сантехнических приборов. Причем разметка должна отображать и уклон труб канализационных;
2. далее выполняется предварительная сборка трубопровода. На этом этапе необходимо выполнить разметку труб и их обрезку. Для обрезки следует воспользоваться ножовкой по металлу;
3. затем нужно срезать фаску с торцов деталей острым канцелярским ножом. Это необходимо для того, чтобы предотвратить засорение системы по причине наличия заусенцев, на которых обычно откладывается жир;
4. после обрезки и подгонки всех деталей осуществляется чистовая сборка. На этом этапе все стыки следует промазать силиконовым герметиком. Стояк и ответвления следует закрепить на стене при помощи специальных хомутов;

Крепление стояка к стене хомутами

1. далее выполняется установка сантехнических приборов и их подключение к канализации. Как правило, отводы от сифонов соединяются с трубопроводом при помощи резиновых манжет;
2. в завершение работы следует проверить работу системы – открыть краны, а также спустить воду со сливного бачка унитаза, и проверить все места стыков. На них не должно образовываться капель воды.

На этом процесс монтажа канализации завершен.

Примеры и расчеты с использованием калькулятора уклона

Эти примеры демонстрируют, как с помощью калькулятора уклона можно быстро и точно рассчитать необходимые параметры для различных проектов.

Расчёт уклона между двумя точками

Постановка задачи: У вас есть две точки на карте: A с координатами (3, 2) и B с координатами (7, 9). Вам нужно вычислить уклон линии, соединяющей эти точки.

Шаги решения:

1. В калькуляторе выберите режим «Две точки».
2. Введите координаты первой точки: X₁ = 3 и Y₁ = 2.
3. Введите координаты второй точки: X₂ = 7 и Y₂ = 9.
4. Нажмите кнопку «Рассчитать уклон».

Результаты расчёта: Уклон (m) = 1.75

Применение на практике: Этот расчёт может быть полезен инженерам или архитекторам при проектировании дорог, путей, трубопроводов или любых конструкций, где важен угол наклона относительно горизонтали.

Определение угла наклона по известному уклону

Постановка задачи: Известен уклон дороги m = 5. Необходимо определить угол наклона дороги.

Шаги решения:

1. В калькуляторе выберите режим «Уклон».
2. В поле «Уклон (m)» введите значение уклона: 5.
3. Оставьте поля для точки и расстояния пустыми, если они не требуются для расчёта.
4. Нажмите «Рассчитать уклон».

Результаты расчёта: Угол наклона θ = 78.69°

Применение на практике: Знание угла наклона дороги важно для строительства и проектирования транспортных средств, определения безопасных скоростей движения и уклонов при строительстве

Вычисление расстояния между двумя точками на наклонной плоскости

Постановка задачи: Необходимо вычислить расстояние между точками A(3, 2) и B(7, 9) на наклонной плоскости.

Шаги решения:

1. Выберите в калькуляторе режим «Две точки».
2. Введите координаты точки A: X₁ = 3, Y₁ = 2.
3. Введите координаты точки B: X₂ = 7, Y₂ = 9.
4. Нажмите на кнопку для расчёта.

Результаты расчёта: Расстояние (d) = 8.06

Применение на практике: Этот расчёт может быть использован в геодезии, строительстве, для планирования маршрутов в туризме или при разработке карт и схем перемещения.

Определение координат второй точки по известному уклону и расстоянию

Постановка задачи: Известны координаты точки A(3, 2), уклон m = 4, и расстояние до точки B равно 5 метров. Требуется определить координаты точки B.

Шаги решения:

1. Выберите режим «Уклон».
2. Введите известные данные: точка A X₁ = 3, Y₁ = 2, уклон m = 4.
3. Укажите расстояние до точки B: 5 метров.
4. Нажмите на кнопку для расчёта.

Результаты расчёта: Точка B имеет координаты X₂ = 7.1, Y₂ = 6.1 (примерные значения, точные будут зависеть от специфики расчёта).

Применение на практике: Этот метод может быть полезен в топографии и картографии, при планировании строительства на неровной местности, в архитектуре и ландшафтном дизайне.

Разница между уклоном и углом наклона

Уклон — это отношение вертикального изменения к горизонтальному изменению или разнице в высоте между двумя точками. Он может быть выражен в процентах, долях или градусах. Уклон используется для определения степени крутизны поверхности или склона, и может быть положительным или отрицательным в зависимости от направления наклона.

Угол наклона — это угол, который образуется между горизонтальной линией и наклонной поверхностью или объектом. Он измеряется в градусах и является абсолютным значением, то есть не зависит от направления наклона. Угол наклона используется для определения величины наклона, а также для измерения угла наклона в геометрических конструкциях.

Таким образом, разница между уклоном и углом наклона заключается в способе измерения и выражения этих величин, а также в том, для каких целей они используются. Уклон показывает отношение вертикали к горизонтали и измеряется в процентах, долях или градусах, в то время как угол наклона показывает угол между горизонтальной линией и наклонной поверхностью и измеряется только в градусах.

Определение и применение

Наклон — это угол между наклонной поверхностью и горизонтом. Наклон может выражаться в градусах или в процентах.

Таким образом, главное отличие между уклоном и наклоном состоит в том, что уклон измеряется величиной изменения высоты на единицу расстояния, а наклон измеряется углом между наклонной поверхностью и горизонтом.

Уклон широко используется в гидрологии и ландшафтном строительстве для описания свойств склонов и наклонных поверхностей. Наклон, в свою очередь, применяется в геометрии, горнодобывающей промышленности, а также в строительстве и строительной механике.

Измерение и значения

Угол наклона, с другой стороны, измеряется в градусах и показывает угол, под которым поверхность или объект наклонена относительно горизонтали. Угол наклона используется в геометрии и строительстве для определения уровня наклона на плоских или наклонных поверхностях.

Таким образом, уклон и угол наклона отличаются как значениями, так и единицами измерения. Уклон измеряется в процентах или долях, указывая на изменение высоты на единицу горизонтального расстояния. Угол наклона, напротив, измеряется в градусах и указывает на угол отклонения поверхности или объекта от горизонтали.

Примеры использования в реальной жизни

Примеры использования угла в реальной жизни включают измерение углов при строительных работах, для определения направления движения объектов или планирования путей следования.

Наклон используется для определения склона дороги или поверхность для создания оптимальных условий для катания на лыжах или сноуборде.

Таким образом, понимание разницы между углом и наклоном позволяет использовать эти концепции в контексте различных ситуаций и применений в реальной жизни.

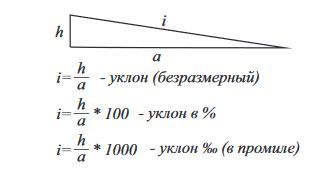

Как рассчитывается уклон, превышение, расстояние

Для расчета уклона используются следующие формулы:

• Уклон в градусах (°) считается через тангенс угла: tgα = h/L => α = arctg(h/L).
• Уклон в промилле: α = 1000×h/L.
• Уклон в процентах: α = 100×h / L.
• Уклон безразмерно: α = h/L.

В приведенных формулах α — уклон; L — горизонтальное проложение (расстояние); h — превышение между точками.

Чтобы рассчитать процент уклона зная перепад высот и длину трассы в первую очередь необходимо вычислить горизонтальное проложение через теорему Пифагора. Далее перепад высот делится на горизонтальное проложение. Получившаяся десятичная дробь умножается на 100 (получится процент) или 1000 (получится промилле).

Чтобы получить угол наклона в градусах, необходимо найти тангенс угла наклона через аналогичное отношение превышения к заложению h/L и взять от него arctg. В итоге α = arctg h/L (в градусах). В градусах угол наклона может быть по модулю от 0 до 90°.

Чтобы рассчитать превышение (h), необходимо знать расстояние (L) и уклон (в процентах, в промилле или в градусах). Если уклон в процентах (%): h = L×α%/100. Если уклон в промилле (‰): h = L×α‰/1000. Если уклон в градусах (°): h = L×tg(α), где α — уклон в градусах.

Чтобы получит расстояние (L), необходимо знать превышение (h) и уклон (в процентах, в промилле или в градусах). Если уклон в процентах (%): L = h/α%×100. Если уклон в промилле (‰): L = h/α ‰×1000. Если уклон в градусах (°): L = h/tg(α), где α — уклон в градусах.

В чем измеряется угол уклона крыши

  Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Уклон крыши обозначается латинской буквой i.

  В СНиПе II-26-76, данная величина указывается в процентах ( % ). В данный момент не существует строгих правил по обозначению размера уклона крыши.

  Единицей измерения уклона крыши считают градусы или проценты ( %). Их соотношение указаны ниже в таблице.

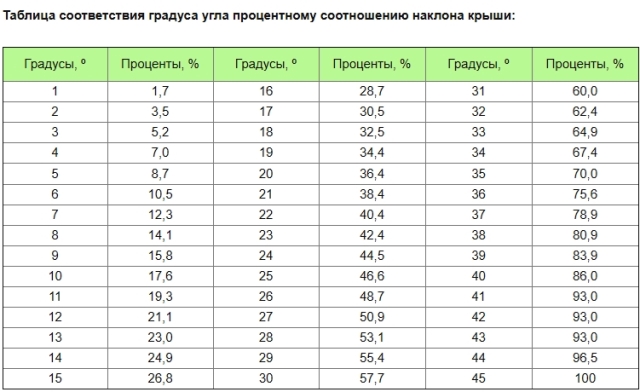

Уклон крыши соотношение градусы-проценты

  Перевести уклон из процентов в градусы и наоборот из градусов в проценты можно при помощи онлайн конвертера:

Замер уклона крыши

  Измеряют угол уклона при помощи уклономера или же математическим способом.

  Уклономер – это рейка с рамкой, между планками которой есть ось, шкала деления и к которой закреплён маятник. Когда рейка находится в горизонтальном положении, на шкале показывает ноль градусов. Чтобы произвести замер уклона ската крыши, рейку уклономера держат перпендикулярно коньку, то есть в вертикальном уровне. По шкале уклономера маятник указывает, какой уклон у данного ската крыши в градусах. Такой метод замера уклона стал уже менее актуален, так как сейчас появились разные геодезические приборы для замеров уклонов, а так же капельные и электронные уровни с уклономерами.

Математический расчёт уклона

  Можно рассчитать уклон крыши не используя геодезические и другие приборы для замеров уклона. Для этого необходимо знать два размера:

• Вертикальная высота ( H ) от верхней точки ската (как правило конька) до уровня нижней (карниза)
• Заложение ( L ) – горизонтальное расстояние от нижней точки ската до верхней

  При помощи математического расчёта величину уклона крыши находит следующим образом:

Угол уклона ската i равен отношению высоты кровли Н к заложению L

i = Н : L

  Для того, чтобы значение уклона выразить в процентах, это отношение умножают на 100. Далее,чтобы узнать значение уклона в градусах, переводим по таблице соотношений, расположенной выше.

  Чтобы было понятней рассмотрим на примере:

Пусть будет:

Длина заложения 4,5 м, высота крыши 2,0 м.

Уклон равен: i = 2.0 : 4,5 = 0,44 теперь умножим на × 100 = 44 %. Переводим данное значение по таблице в градусы и получаем – 24°.

Минимальный уклон для кровельных материалов (покрытий)

О чём говорят проценты на дорожном знаке?

Собирался написать об этом знаке каждый раз как ездил в соседний город к тёще, но все как-то забывал по прибытии домой, хотя видел его довольно часто, ведь город находится на возвышенности и там они встречаются постоянно.

Откровенно говоря, о том, что значат знаки 1.13 «Крутой спуск» и 1.14 «Крутой подъем» учат в автошколе, но если Вы не водитель или просто спали на занятиях, а эти проценты у Вас каждый раз вызывают недоумение, то узнать о них будет очень даже полезно.

На самом деле, все предельно просто. Проценты — тангенс угла подъема умноженный на 100.

Получается, это значение, на которое поднимется Ваше транспортное средство относительно линии горизонта, преодолев 100 метров.

Можно справедливо отметить:

И есть 2 причины не использовать градусы:

1. Дорога редко представляет собой ровную линию, обычно есть небольшие углубления или там бугорок, а там впадина и действительно правильнее будет указать, на какую высоту в итоге поднимется Ваше ТС, а не показывать градусы.

2. Это — более веская причина. По счастливой случайности, проценты также означают коэффициент сцепления шин с дорожным покрытием.

Таким образом, цифры на знаке показывают, при каком коэффициенте сцепления с дорогой, Ваше транспортное средство станет неуправляемым.

Нашёл эти коэффициенты и вынес в табличку, надеюсь, Вам пригодится

Источник

Наружная канализация частного дома

Выполнять укладку канализационных труб необходимо строго по инструкции, так как в частном доме канализация является системой самотечного типа: все отходы и жидкости самостоятельно стекают в канализационную яму под воздействием силы тяжести. К такой канализационной системе выдвигаются особые требования.

В том случае, если при прокладке труб был создан недостаточный уклон, вся жидкость будет собираться в трубе, а это приведет к быстрому засору системы. А в том случае, если обустроен слишком большой уклон, вода будет стекать быстрее, чем более тяжелые элементы, таким образом, эти элементы будут оставаться на стенах трубы. Поэтому не стоит превышать оптимальный угол наклона, если в этом нет необходимости.

Например, труба с сечением 150 мм должна быть уложена с перепадом от 0,8 см на 1 метр. В случае если укладывается труба, сечение которой 200 мм, перепад до одного метра должен начинаться с 0,6 см, но при этом стоит учитывать максимальный перепад трубы.

Определить уклон трубы можно с помощью уровня

Для оборудования наружной канализации частного дома могут быть использованы трубы из разного материала:

• Чугун;
• Асбест;
• Пластик.

Что касается глубины прокладки труб, то она полностью зависит от климата в регионе, но в среднем составляет от 50 см до 2 м. При этом не стоит забывать, что траншею необходимо копать на 15 см ниже, чем должна лежать труба, так как ширина трубы именно 15 см.

Важность измерения уклона для безопасности

Измерение уклона играет важную роль в обеспечении безопасности в различных сферах деятельности. Уклон представляет собой отношение изменения высоты к горизонтальному расстоянию и измеряется в процентах или градусах. Наличие правильного измерения уклона позволяет предотвратить серьезные последствия, связанные с опасными ситуациями и несчастными случаями.

Один процент уклона — сколько сантиметров на метр?

Согласно расчетам, один процент уклона эквивалентен приросту высоты на один метр для каждого 100-метрового горизонтального расстояния. Другими словами, если наклон поверхности составляет один процент, то высота будет изменяться на один сантиметр на каждый метр горизонтального расстояния

Данный показатель имеет важное значение при оценке безопасности и проходимости различных участков, таких как дороги, тропы или склоны

Уклон может быть благоприятным или опасным в зависимости от конкретной ситуации.

В контексте безопасности, измерение уклона позволяет определить степень наклона поверхности и предупредить о возможном риске. Гигантский уклон может вызвать сход снега или оползень, что представляет опасность для жизни и имущества. На дорогах, слишком крутой уклон может привести к авариям и потере контроля над транспортным средством. Все это подчеркивает необходимость регулярного измерения и проверки уклона для поддержания безопасной среды.

Таким образом, измерение уклона является важным инструментом для обеспечения безопасности в различных областях деятельности. Правильное измерение и анализ уклона позволяет предупредить опасные ситуации и принимать соответствующие меры для минимизации рисков. Бережное отношение к уклону помогает улучшить безопасность и обеспечить защиту людей и имущества.
