Масштаб. измерение расстояний по планам, картам и глобусу. урок 3. масштаб карты такой что

Для чего существует масштаб?

Не каждая деталь изображается в натуральном размере. От проекта требуется лишь точная передача внешнего вида и информативность. Отрисовка крупных объектов имеет свои сложности: увеличивается погрешность измерений, нанесение на бумагу становится затратным и требует соответствующих печатных устройств, тогда как схемы больших размеров вообще не поместятся ни на один твердый носитель. При цифровом способе хранения и чтения чертежа увеличивается объем файла, а многие объекты имеют слишком большие габариты. Здание, морское судно, городская канализационная система, план расположения железнодорожного полотна, мебель, подъемные краны, вышки ЛЭП и сопоставимые с ними по размерам вещи можно изобразить только в уменьшенном виде.

И наоборот: чертеж в масштабе 1:1 или даже в увеличенном формате требуется, когда изделие невелико, и изобразить его максимально точно в уменьшенном виде нереально. Например, стрелковое оружие, бытовые приборы, одежда (она тоже не обходится без чертежа как основы выкройки), многие детали машин и механизмов требуют графического выполнения в натуральную величину. Микроэлектроника, часовые механизмы, компактные устройства, детали со сложной геометрией, нестандартными пропорциями длины, ширины и толщины изображаются в увеличенном виде, дающем более ясное представление об их устройстве, чем прототип реального размера.

Что такое масштаб?

Масштаб — это соотношение между длиной отрезка на карте и длиной соответствующего этому отрезку расстояния на земной поверхности. Это важный параметр для картографии и геодезии.

Масштаб может быть выражен числом или в виде масштабной линейки. Например, масштаб 1:20000000 означает, что каждый сантиметр на карте соответствует 200 километрам на земле.

Масштаб играет важную роль в создании карт и планов. Без него было бы гораздо труднее представить нам изображение расстояний и территорий на карте с учетом их реальных размеров и взаимосвязей.

Масштаб используют в различных областях, включая топографию, геологию, экологию и другие. Чем больше масштаб, тем меньше территория, охватываемая картой, но больше деталей к ней можно привести. Масштаб также позволяет легче ориентироваться на карте, определять расстояния и планировать маршруты.

Виды написания масштаба

В топографии принято указывать масштаб тремя способами.

Численный

Численный масштаб относится к самому распространенному виду, применяемому на топографических картах и различных планах. Пишется он в виде: 1:10000, где в числителе единица, а в знаменателе число, указывающее во сколько раз уменьшили реальный объект для указания его на карте. При масштабе 1: 10000 уменьшение будет в 10 тысяч раз.

Обозначение масштаба на карте

Стандартные масштабы:

Запомнить нужно, что чем больше цифра после дроби, тем более мелко изображен объект.

Словесный

Словесный масштаб введен для удобства пользователей. Дело в том, что на топографических материалах измерения проводятся в см, но это неудобно людям, которые, говоря о расстояниях, обычно подразумевают метры или километры. Поэтому рядом с числовым может быть написан словесный масштаб. Например, так:

• 1 : 1 000 в 1 см – 10 м,
• 1 : 20 000 в 1 см – 200 м,
• 1 : 5 000 000 в 1 см – 50 км,
• 1 : 75 000 000 в 1 см – 750 км.

Линейный

Дополнительно к числовому, может быть указан линейный масштаб. Он позволяет определить расстояние на карте или наоборот нанести линию на карту без числовых измерений.

Пример линейного масштаба

Линейный масштаб — это линия, которая делится по всей длине на одинаковые отрезки (обычно они равны 2 см). Справа от отметки «0» у каждой части отрезков указывается расстояние (оно вычисляется согласно существующему масштабу). Слева от нуля также отложен отрезок с более мелкими делениями (обычно их 10).

Чтобы узнать расстояние на карте прикладываем к точке А и точке Б циркуль. Затем полученный раствор переносим на линейный масштаб, чтобы определить расстояние в метрах или километрах. Справа от нуля устанавливаем конец циркуля на полное значение отрезка, а вторым концом слева от нуля смотрим полученное значение из мелких делений. Объединив эти два значения, получаем реальное расстояние на местности.

LКарты и компас это азы ориентирования на местности. Как пользоваться компасом, вы узнаете из статьи: Ориентирование по компасу в походе – необходимая азбука для туриста-пешеходника

Масштабы чертежей

При составлении чертежей есть смысл руководствоваться принципом дробления крупного проекта на маленькие.

Если есть цель спроектировать особняк, то архитектор, скорее всего, составит план каждой комнаты, кабинета, зала, гостиной и прочего. А уже потом объединит это в один генеральный план особняка с указанием масштаба.

Способы такой записи регулируются ГОСТом 2.302-68. Архитектору остается только выбрать вариант из предоставленной таблицы:

А вот если вы занимаетесь моделированием, то при создании объектов следует прибегать ко второй части таблицы, где самый крупный показатель:

Что такое масштаб в географии

До восемнадцатого века карты большинства регионов нашей страны выполнялись в виде простых чертежей, без указания размеров и возможности математического расчета расстояния. Так продолжалось до конца XVII века. Петр Первый, заинтересованный географией, при помощи треноги произвел замер реки Дон во время войны с турками.

В дальнейшем карты России стали составлять с учетом достаточно строгих правил, чтобы любой мог прочитать чертеж. Впоследствии такие чертежи стали называть географическими картами – т. е. чертежами, выполненными в соответствии с координатами и масштабным корректированием, а объекты на них стали обозначать специальными символами.

Определение в географии такое: в переводе с немецкого «мерная палочка». Поскольку карта – это чертеж местности, то при ее вычерчивании (либо съемке) расстояние уменьшают в несколько раз.

Другими словами масштабирование в географии показывает кратность уменьшения графического изображения и расстояния на нем относительно снимаемой местности.

Преимущества масштаба 1 к 50000

Масштаб карты 1 к 50000 предоставляет множество преимуществ в сравнении с более крупными или мельчайшими масштабами.

Подробное отображение: Масштаб 1 к 50000 позволяет отобразить мельчайшие детали на карте, такие как дороги, здания, рельеф местности и другие объекты. Это делает карту очень информативной и полезной для различных целей, таких как планирование путешествий или изучение географии.

Удобство использования: Благодаря масштабу 1 к 50000 пользователи могут легко ориентироваться на карте, так как объекты отображаются в удобном для восприятия масштабе

Это особенно важно при путешествиях или поиске конкретных мест.

Универсальность: Масштаб 1 к 50000 является стандартным масштабом для множества карт, что делает их универсальными и широко используемыми. Это означает, что пользователи могут легко сравнивать разные карты и получать единообразную информацию.

Доступность: Большинство карт, особенно топографические и дорожные карты, доступны в масштабе 1 к 50000

Это означает, что пользователи могут легко найти нужную им карту с подробным отображением местности, несмотря на специфику своего запроса.

Высокая точность: Масштаб 1 к 50000 обеспечивает высокую точность отображения объектов на карте. Используя такую карту, пользователи могут быть уверены в том, что информация на ней актуальна и соответствует реальности.

В целом, масштаб 1 к 50000 является оптимальным выбором для множества задач, требующих детального отображения местности и удобного восприятия карты.

Виды масштабов

Масштаб можно написать цифрами или словами, или изобразить графически.

• Численный.
• Именованный.
• Графический. Линейный.
• Поперечный.

Численный масштаб

Численный масштаб подписывают цифрами внизу плана или карты. Например, масштаб «1 : 1000» означает, что на плане все расстояния уменьшены в 1000 раз. 1 см на плане соответствует 1000 см на местности, или, по­скольку 1000 см =10 м, 1 см на плане соответствует 10 м на мест­ности.

Линейный масштаб

Удобнее всего пользоваться масштабом, изображённым в виде отрезка прямой линии, разделённой на равные части, обычно сантиметры (рис. 15). Такой масштаб называется линейным, он также показывается внизу карты или плана

Обратите внимание, что при вычерчивании линейного масштаба нуль ставят, отступая на 1 см от левого конца отрезка, а первый сантиметр делят на пять частей (по 2 мм)

Возле каждого сантимет­ра подписано, какому расстоянию это соответствует на плане. Один сантиметр разделен на части, возле которых написано, како­му расстоянию на карте они соответствуют. Циркулем-измерите­лем или линейкой измеряют длину какого-либо отрезка на плане и, прикладывая этот отрезок к линейному масштабу, определяют его длину на местности.

На что следует обратить внимание?

При работе со схематическими документами вроде планов индивидуального жилого строительства, садоводства, огородничества и подобных им, необходимо опираться на нормы законодательства и поправки к Земельному кодексу.

Эти пункты регулируют требования к ограждению, межеванию, новым постройкам и другие нюансы владения землёй.

Покупка, продажа и любые другие операции с земельными участками должны опираться на данные Кадастрового паспорта конкретного объекта.

Любые коммерческие операции, связанные с подобным имуществом, осуществляются исходя из зафиксированных точных границ участка.

Больше информации про выживание можно получить в статьях:

• Молния: что это за явление и чем оно так опасно;
• Наиболее опасные для человека насекомые России;
• Ураган: что это и что делать, чтобы остаться в живых;
• Добыча воды в походе: способы добычи и очистки воды;
• Восход и закат солнца: описание, где восходит и заходит;
• Выживание зимой в лесу: как выжить и что для этого нужно;
• Пожар: классификация, основные виды и опасные факторы;
• Определение сторон света: по компасу, по часам, по солнцу…;
• Ягоды дикие: дикорастущие ягоды – польза и вред для здоровья;
• Место по фото онлайн: как найти – специализированные приложения…

Задачи, решаемые по топографическим планам

При разработке проектно-технической документации инженеру приходится решать массу различных задач, используя топографические планы. Перечислим наиболее распространенные из них:

• определение географических и прямоугольных координат;
• определение расстояний между точками и установление видимости между точками земной поверхности;
• измерение истинного азимута и дирекционного угла линии, вычисление магнитного азимута и румба;
• определение горизонтальных положений линий;
• определение отметки точки и уклона линии;
• проведение на карте линии заданного уклона;
• отбивка возможной зоны затопления при наводнениях, определение площади водосбора, прогноз разлива нефти при авариях на нефтепроводах;
• построение профиля местности по заданному направлению;
• подсчет объемов земляных работ, разработка проекта оптимальной вертикальной планировки территории;
• решение прямой и обратной геодезических задач.

Из данного перечня следует, что все задачи могут быть разделены на два класса: обычные вычислительные задачи и оптимизационные задачи.

Виды масштабов

На географических картах и планах местности масштаб указывают в трёх видах: численном, именованном и линейном.

Численный масштаб показывают в виде дроби — 1:100, 1:2500, 1:5000 и т. д. Первое число в таком масштабе — это расстояние на карте, а второе — расстояние на земной поверхности.

Причём эти расстояния указаны в одних и тех же единицах измерения (например, в сантиметрах). Это значит, что при масштабе 1:500000, 1 см на карте соответствует 500000 см на реальной местности.

В использовании такой масштаб не очень удобен. Поэтому переведем его в другие единицы. В 1 см — 5000 м (так как 1 м равен 100 см) или в 1 см — 5 км (1 км = 1000 м). У нас получился именованный масштаб — в 1 см 5 км.

а — численный масштаб, б — именованный масштаб, в — линейный масштаб

Линейный масштаб

Линейный масштаб — это линия, которая состоит из отрезков. Каждый отрезок равен 1 см.

Отрезки справа от 0 показывают, какое расстояние на местности соответствует 1 см на карте, плане или глобусе.

Для более точного измерения расстояний отрезки слева от 0 разделены на более мелкие части.

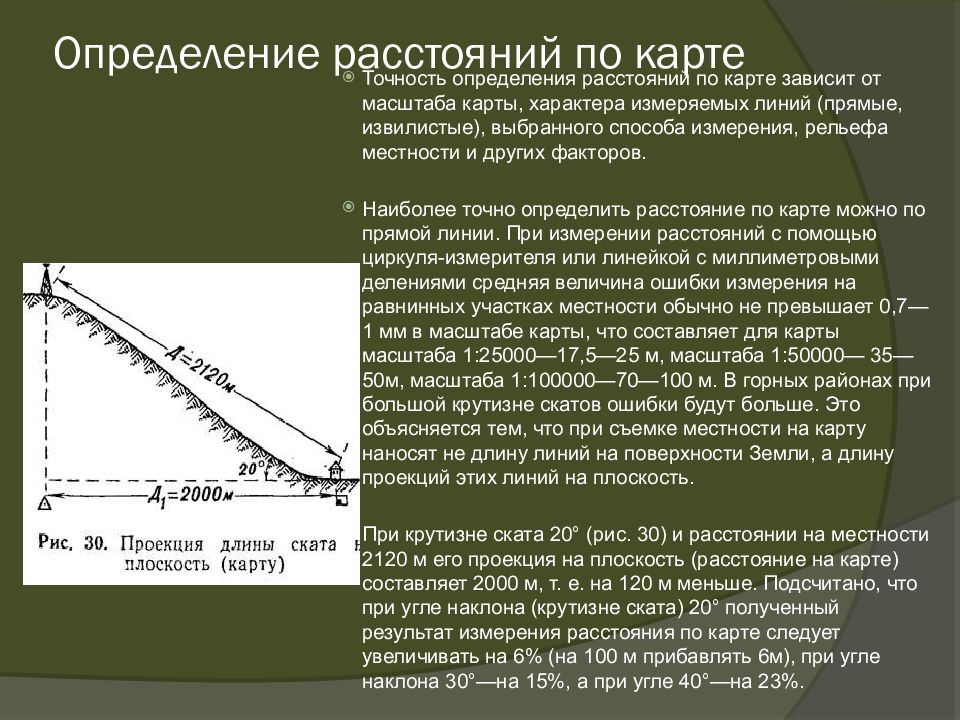

Измерение расстояний и определение площадей по топографической карте, численный, линейный и поперечный масштаб.
