Что значит приведенное сопротивление трансформатора

К. п. д. трансформатора

К. п. д. это отношение вторичной мощности P 2 к первичной P 1 (полезной мощности к потребляемой) выраженной в %.

Например к. п. д. трансформатора 90% это значит что 90% энергии полученной первичной обмоткой от источника тока переходит во вторичную обмотку и 10% теряется в трансформаторе на активном сопротивлении трансформатора. Наличие потерь приводит к тому, что мощность выделяемая в нагрузке вторичной обмотки трансформатора, всегда меньше мощности, которую потребляет первичная обмотка.

Потери энергии в трансформаторе состоят из потерь в сердечнике и потерь в обмотках. К потерям в сердечнике относятся потери на магнитный гистерезис и потери на вихревые токи. Потери в обмотках обусловлены обычным нагревом обмоток током.

К. п. д. мощных стационарных трансформаторов бывает до 99%.
К. п. д. маломощных трансформаторов, применяемых в аппаратуре связи принимается за 80%.

1.Обмотки

Для производства обмоток трансформаторов применяются обмоточные провода они медные и имеют изоляцию.

ПЭ-провод эмалированный

ПЭЛ- провод эмалированный лакостойкий

ПЭВ-провод эмалированный высокопрочный

ПЭЛ рассчитан на температуру до 90 0 , кратковременно 105 0 ; ПЭВ до 105 0 , кратковременно до 125 0

Обмотки наматываются на каркас (пластмасса, текстолит, гетинакс, картон), бывает и бескаркасная намотка. Конец провода обмотки должен быть закреплен. Обмотки наматываются рядами виток к витку. После каждого ряда прокладывается изоляция (полоска конденсаторной или кабельной бумаги), чтобы не было пробоя. Второй конец обмотки тоже должен быть закреплен. После намотки первой обмотки прокладывается изоляция получше, например полоска из лакоткани, затем наматывается следующая обмотка. Обмотки наматываются одна на другую.Часто при производстве трансформаторов первичную и вторичную обмотки делят на секции.При этом магнитное поле первичной обмотки лучше охватывает вторичную обмотку.

2. Сердечники

Сердечники бывают: стержневые, броневые и тороидальные.

Для производства сердечников часто применяется трансформаторная сталь разных марок. Сердечник набирается из тонких стальных пластин изолированных друг от друга. В качестве изоляции часто применяется окись (окалина), образующаяся на поверхности пластин при их нагреве при высокой температуре. Если сердечник делать не из отдельных изолированных друг от друга пластин, а из двух сложенных кусков, то сердечник будет раскалятся вихревыми токами. Вихревые токи отдельных пластин малы и в целом сердечник нагревается незначительно. Сердечник трансформатора должен быть хорошо сжат, чтобы не гудел. Лучшим способом сжатия является сжатие с помощью шпилек с гайками. Часто применяют сжатие с помощью скобы, охватывающий сердечник.

Сердечники из трансформаторной стали плохо намагничиваются в слабых магнитных полях. Поэтому на низких звуковых частотах применяют сердечники из пермаллоя. Пермаллой это сплав из никеля, молибдена, хрома, марганца, меди, кремния и железа.

В цепях токов высоких частот применяются сердечники из феррита. Феррит — это магнитодиэлектрик т. е. диэлектрик обладающий магнитными свойствами. Он изготавливается из окислов металлов в виде порошка перемешанных со смолой или полистиролом.

Второй вариант расчета параметров электрических схем в системе относительных единиц

Расчет КЗ до
сих пор предполагал
следующую схему:

Однако существует
еще один
вариант, позволяющий облегчить расчет и сократить ошибки, причем без загрубления результата.

Когда мы рассчитываем параметры схемы замещения, то они оказываются приведены к тому напряжению на котором работает этот конкретный элемент сети. То есть сопротивление генератора к напряжению генератора, сопротивление линии к тому классу напряжения на котором она работает, также электрического реактора и т.д. При этом сопротивление трансформатора оказывается приведенным к тому напряжению которое было подставлено в формулу, например, если взять его низкое напряжение, то к классу напряжения на низкой стороне, если к взять высокое, то к напряжению высокой стороны.

Приведение сопротивления к основной ступени в соответствии с коэффициентами трансформации выполняется как бы вторым этапом. Здесь и кроется основная трудность: необходимо незабыть ни один трансформатор, правильно взять коэффициенты (в числитель ставится ближайшее к основной ступени напряжение), правильно возвести в квадрат и перемножить. Причем «гормошка» коэффициентов трансформации может быть длинной и, практически, для каждого элемента сети своя.

Второй способ расчета позволяет
отказаться
от этапа приведения
параметров изложенным образом,
выполнив учет
коэффициентов
трансформации
особым образом.

Первоначально также задаются
базисной мощностью и одним базисным
напряжением, только теперь выбранную ступень напряжения называют не основной, а первой. Далее, один раз, учитывая коэффициенты трансформации (причем не в квадрате) рассчитывают
свое базисное напряжение для каждой ступени напряжения электрической
сети и для удобства нумеруют их: базисное напряжение второй ступени, базисное напряжение третьей ступени и т.д.

Uбi различных ступеней
напряжения
связаны соотношениями:

.

Теперь какой бы элемент сети мы не взяли для енго есть свое базисное напряжение. Базисная
мощность, как
и прежде, задается
одна.

Далее в расчетах каждого элемента
можно просто в формулу подставлять базсное напряжение своей ступени и вообще больше забыть про коэффициенты трансформации.

Расчет
сопротивлений
для сети показанной на рисунке может выглядеть
так:

Такой подход
дает возможность
метод точного приведения
довести по трудоемкости
до приближенного
без потери точности
вычислений.

Полученный
ток КЗ можно
перевести в
именованные
единицы, умножив
на базисные
токи соответствующей
ступени:

Конструкция

Устройство трансформатора предполагает наличие одной либо большего числа отдельных катушек (ленточных или проволочных), находящихся под единым магнитным потоком, накрученных на сердечник, изготовленный из ферромагнетика.

Важнейшие конструктивные части следующие:

• обмотка;
• каркас;
• магнитопровод (сердечник);
• охлаждающая система;
• изоляционная система;
• дополнительные части, необходимые в защитных целях, для установки, обеспечения подхода к выводящим частям.

В приборах чаще всего можно увидеть обмотку двух типов: первичную, получающую электроток от стороннего питающего источника, и вторичную, с которой напряжение снимается.

Сердечник обеспечивает улучшенный обратный контакт обмоток, обладает пониженным сопротивлением магнитному потоку.

Некоторые виды приборов, работающие на сверхвысокой и высокой частоте, производятся без сердечника.

Производство приборов налажено в трех базовых концепциях обмоток:

• броневой;
• тороидальной;
• стержневой.

Устройство трансформаторов стержневых подразумевает накручивание обмотки на сердечник строго горизонтальное. В приборах броневого типа она заключена в магнитопроводе, размещается горизонтально либо вертикально.

Надежность, эксплуатационные особенности, устройство и принцип действия трансформатора принимаются без какого-либо влияния принципа его изготовления.

Из чего состоит трансформатор

Основой каждого трансформатора является замкнутый сердечник, выполняющий функцию магнитопровода. Для его изготовления применяется электротехническая сталь в виде листов, толщиной 0,35 – 0,5 мм. На магнитопровод наматываются изолированные медные провода. Участки сердечника с обмотками носят название стержней, а те, которые без обмоток, называются ярмами. Обмотка, на которую поступает электроэнергия, именуется первичной. Другая обмотка, из которой выходит преобразованный ток, называется вторичной. Они обе разделены между собой путем электрической изоляции, кроме автоматических трансформаторов.

Величины каждой обмотки определенным образом соотносятся между собой. Например, отношение напряжения между концами первичной и вторичной обмотки такое же, как и соотношение количества витков в этих обмотках.

В процессе работы трансформатора электрическая энергия, поступающая из сети в первичную обмотку, преобразуется в магнитное поле. Далее, попадая во вторичную обмотку, энергия магнитного поля вновь превращается в электроэнергию с такой же частотой, но с другим значением. На практике таких показателей достичь невозможно, поскольку КПД устройства всегда меньше единицы, поскольку имеют место потери энергии при нагреве обмоток и стержней. Если трансформатору обеспечен нормальный режим работы, то в этом случае КПД может составить даже 0,98 – 0,99.

Что такое коэффициент трансформации?

Одним из основных параметров трансформатора является его коэффициент трансформации. Рассмотрим в чём его смысл. Для этого примем допущение, что магнитное поле рассеяния сведено к минимуму и практически равно нулю. Тогда первичная и вторичная обмотки пронизываются одним и тем же магнитным потоком Ф_В. И в соответствии с законом электромагнитной индукции электродвижущая сила на выводах обмоток трансформатора определяется следующими выражениями

где E₁ и Е₂ – ЭДС на выводах первичной и вторичной обмотки соответственно,

ω₁ и ω₂ – число витков первичной и вторичной обмотки соответственно,

dФ_В/dt – скорость изменения магнитного потока.

Тогда приравняв последнюю часть обоих выражение получим соотношение определяющее значение коэффициента трансформации

где n – коэффициент трансформации.

Таким образом, коэффициентом трансформации n называется отношение числа витков первичной ω₁ к числу витков вторичной ω₂ обмотки.

В зависимости от величины коэффициента трансформации, трансформатор может быть понижающим, когда n > 1, и повышающим, когда n < 1. В повышающем трансформаторе ЭДС вторичной обмотки больше, чем в первичной E₁ < Е₂, а в понижающем – E₁ > Е₂.

Работа Э. Ленца

Направленность индукционного тока предоставляет возможность определить правило Ленца. Краткая формулировка звучит достаточно просто. Появляющийся при изменении показателей поля проводникового контура ток, препятствует благодаря своему магнитному полю такому изменению.

Если в катушку постепенно вводить магнит, в ней повышается уровень магнитного потока. Согласно правилу Ленца, магнитное поле будет иметь направление противоположное увеличению поля магнита. Чтобы понять эту направленность, необходимо смотреть на магнит с северной стороны. Отсюда будет вкручиваться буравчик навстречу северному полюсу. Ток будет перемещаться в сторону движения часовой стрелки.

Если магнит выводится из системы, магнитный поток в ней уменьшится. Чтобы установить направление тока, выкручивается буравчик. Вращения будет направлено в обратную сторону перемещения по циферблату часовой стрелки.

Формулировки Ленца приобретают большое значение для системы с контуром замкнутого типа и отсутствующим сопротивлением. Его принято именовать идеальным контуром. По правилу Ленца, в нем невозможно увеличить или уменьшить магнитный поток.

4.5.Приведенный трансформатор

В общем случае параметры первичной обмотки трансформатора отличаются от параметров вторичной обмотки. Разница наиболее ощутима при больших коэффициентах трансформации, что затрудняет расчеты и (особенно) построение векторных диаграмм. Векторы электрических величин, относящиеся к первичной обмотке, значительно отличаются по своей длине от одноименных векторов вторичной обмотки. Затруднения можно устранить, если привести все параметры трансформатора к одинаковому числу витков, например, к w₁. С этой целью параметры вторичной обмотки пересчитываются на число витков w₁. Таким образом, вместо реального трансформатора с коэффициентом трансформацииполучаютэквивалентный трансформаторсТакой трансформатор называетсяприведенным. Приведение параметров трансформатора не должно отразиться на его энергетическою процессе, т.е. все мощности и фазы вторичной обмотки должны остаться такими же, что и в реальном трансформаторе. Так, например, если полная мощность вторичной обмотки реального трансформаторато она должна быть равна полной мощности вторичной обмотки приведенного трансформатора:

Используя ранее полученное выражение I ₂‘ = I₂w₂/w₁, напишем выражение для E₂‘:

Приравняем теперь активные мощности вторичной обмотки:

Определим приведенное активное сопротивление:

Уравнения ЭДС и токов для приведенного трансформатора теперь будут иметь вид:

4.6.Эквивалентная схема трансформатора

Одним из методических приемов, облегчающих исследование электромагнитных процессов и расчет трансформаторов, является замена реального трансформатора с магнитными связями между обмотками эквивалентной электрической схемой (рис. 4.6.1).

На этом рисунке представлена эквивалентная схема приведенного трансформатора, на которой сопротивления г и х условно вынесены из соответствующих обмоток и включены с ними последовательно. Т.к. k = 1, то E₁= E₂. Поэтому точки А и а, а также Х и х на приведенном трансформаторе имеют одинаковые потенциалы, что позволит электрически соединить эти точки, получив Т-образную эквивалентную схему замещения (рис. 4.6.2).

Произведя математическое описание этой схемы методами Кирхгофа, можно сделать вывод о том, что она полностью соответствует уравнениям ЭДС и токов реального трансформатора (см. раздел 4.5). Отсюда появляется возможность электрического моделирования трансформатора на ЭВМ. Проводя исследования относительно нагрузки z₂‘ (единственного переменного параметра схемы), можно прогнозировать реальные ха-рактеристики трансформатора, начиная от холостого хода (z₂‘= ) и кончая коротким замыканием (z₂‘ = 0).

4.7. Векторная диаграмма трансформаторов

Построение векторной диаграммы удобнее начинать с вектора основного потока Ф. Отложим его по оси абсцисс. Вектор I₁₀опережает его на угол. Далее строим векторы ЭДС Е₁и Е₂‘, которые отстают от потока Ф на 90°. Для определения угла сдвига фаз между E₂‘ и I₂‘ следует знать характер нагрузки. Предположим, она — активно-индуктивная. Тогда I₂‘ отстает от E2’ на угол₂. Получилась так называемая заготовка векторной диаграммы (рис. 4.7.1.). Для того чтобы достроить ее, необходимо воспользоваться тремя основными уравнениями приведенного трансформатора.

Воспользуемся вторым основным уравнением:

и произведем сложение векторов. Для этого к концу вектора E₂‘ пристроим вектор — j I₂‘ x₂‘, а к его концу — вектор — I₂‘ r₂‘. Результирующим вектором U₂‘ будет вектор, соединяющий начало координат с концом последнего вектора. Теперь используем третье основное уравнение

из которого видно, что вектор тока I₁состоит из геометрической суммы векторов I₁₀и — I₂‘. Произведем это суммирование и достроим векторную диаграмму. Теперь вернемся к первому основному уравнению:

Чтобы построить вектор — Е₁, нужно взять вектор +Е₁и направить его в противоположную сторону. Теперь можно складывать с ним и другие векторы: + j I₁x₁и I₁r₁. Первый будет идти перпендикулярно току, а второй — параллельно ему. В результате получим суммарный вектор u₁. Построенная векторная диаграмма имеет общий характер. По этой же методике можно осуществить ее построение как для различных режимов, так и для разных характеров нагрузки.

Info

Publication number

RU2267218C1

RU2267218C1
RU2004121368/09A
RU2004121368A
RU2267218C1
RU 2267218 C1
RU2267218 C1
RU 2267218C1
RU 2004121368/09 A
RU2004121368/09 A
RU 2004121368/09A
RU 2004121368 A
RU2004121368 A
RU 2004121368A
RU 2267218 C1
RU2267218 C1
RU 2267218C1

Authority
RU
Russia

Prior art keywords
additional
capacitor
output
voltage
diodes

Prior art date
2004-07-12

Application number
RU2004121368/09A
Other languages

English (en)

Inventor
В.А. Александров (RU)
В.А. Александров
С.П. Гокин (RU)
С.П. Гокин
Ю.Я. Кокорин (RU)
Ю.Я. Кокорин
В.В. Ткалич (RU)
В.В. Ткалич
Original Assignee
Федеральное государственное унитарное предприятие «Центральный научно-исследовательский институт «Морфизприбор»
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
2004-07-12
Filing date
2004-07-12
Publication date
2005-12-27

2004-07-12Application filed by Федеральное государственное унитарное предприятие «Центральный научно-исследовательский институт «Морфизприбор»
filed
Critical

Федеральное государственное унитарное предприятие «Центральный научно-исследовательский институт «Морфизприбор»

2004-07-12Priority to RU2004121368/09A
priority
Critical

patent/RU2267218C1/ru

2005-12-27Application granted
granted
Critical

2005-12-27Publication of RU2267218C1
publication
Critical

patent/RU2267218C1/ru

Схемы замещения и параметры двухобмоточных трансформаторов.

Ответ:Схема, в которой магнитная связь между обмотками заменена электрической называется схемой замещения трансформатора. Наиболее точной является Т-образная схема замещения.

Для удобства расчетов вместо Т-образной применяется упрощенная Г-образная схема замещения. ΔSx=ΔPx+jΔQx

Сопротивления, проводимости и потери ХХ определяют по паспортным характеристикам: Sн, Uвн, Uнн, ΔPк , ΔPх, Uк в % от Uн, Iх в % от Iн.

В схеме замещения трансформатора присутствуют продольные и поперечные элементы (Xт, Rт); (Gт, Bт). Xт, Rт – активное и индуктивное сопротивления трансформатора, обусловленные наличием потерь активной и реактивной мощности от тока нагрузки трансформатора. Gт, Bт – активная и реактивная проводимости, обусловленные наличием потерь активной мощности в сердечнике трансформатора на перемагничивание и вихревые токи и потерь реактивной мощности на намагничивание сердечника.

В схему включен идеальный трансформатор, не имеющий сопротивления, а показывающий наличие трансформации (повышение или понижение напряжения). Кт – коэффициент трансформации. Кт=Uвн/ Uнн

Параметры схемы замещения 2-хобмоточного трансформатора определяются по каталожным данным, составленным по результатам опыта ХХ и КЗ. Активные и реактивные сопротивления одной фазы определяют по результатам опыта КЗ. Коротким замыканием называется режим, при котором вторичную обмотку трансформатора замыкают накоротко, а к первичной обмотке подводят такое напряжение, при котором ток во вторичной обмотке будет равен номинальному. Это напряжение и будет Uк. Потери ΔРк приравнивают к потерям в меди.

В паспорте трансформатора указываются: Sном – номинальная мощность, МВА; Uвн , Uнн – номинальные напряжения обмоток ВН и НН, кВ; ΔРк – потери короткого замыкания, кВт; ΔРх – потери холостого хода, кВт; Uк – напряжение короткого замыкания, в % от номинального; Ix – ток холостого хода, в % от номинального.

При работе n одинаковых трансформаторов на подстанции параллельно, сопротивление уменьшается в n раз, а ΔSx увеличивается в n раз.

Zтрэкв=Rт/n + jХт/n ΔSx=n·ΔSт

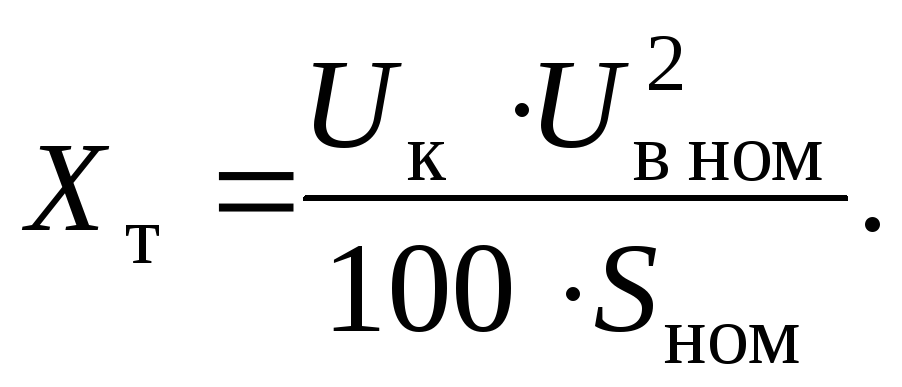

Rт = Xт =

Проводимости схемы замещения устанавливают из опыта ХХ трансформатора, в которой к первичной обмотке трансформатора подводится номинальное напряжение. При этом потери ХХ: ΔРх =GТ·UВН2 и ΔQх = ВТ·UВН2. Откуда активная и реактивная проводимости: GТ= ΔPх/UВН2 и BТ= ΔQх/ UВН2. Потери реактивной мощности на ХХ вычисляются через Ix: ΔQх=Sном·Iх%/100.

Наряду с обычными 2-хобмоточными трансформаторами применяются трансформаторы с расщепленной обмоткой. Это разновидность 2-х обмоточных трансформаторов. В них обмотка НН состоит из 2-х параллельных ветвей НН1 и НН2, которые расположены симметрично по отношению к обмоткам ВН. Номинальные напряжения обмоток НН одинаковое, а суммарная мощность равна мощности обмотки ВН.

Достоинством трансформатора с расщеплённой обмоткой является увеличение реактивного сопротивления между ветвями, что позволяет ограничить ток КЗ на стороне НН.

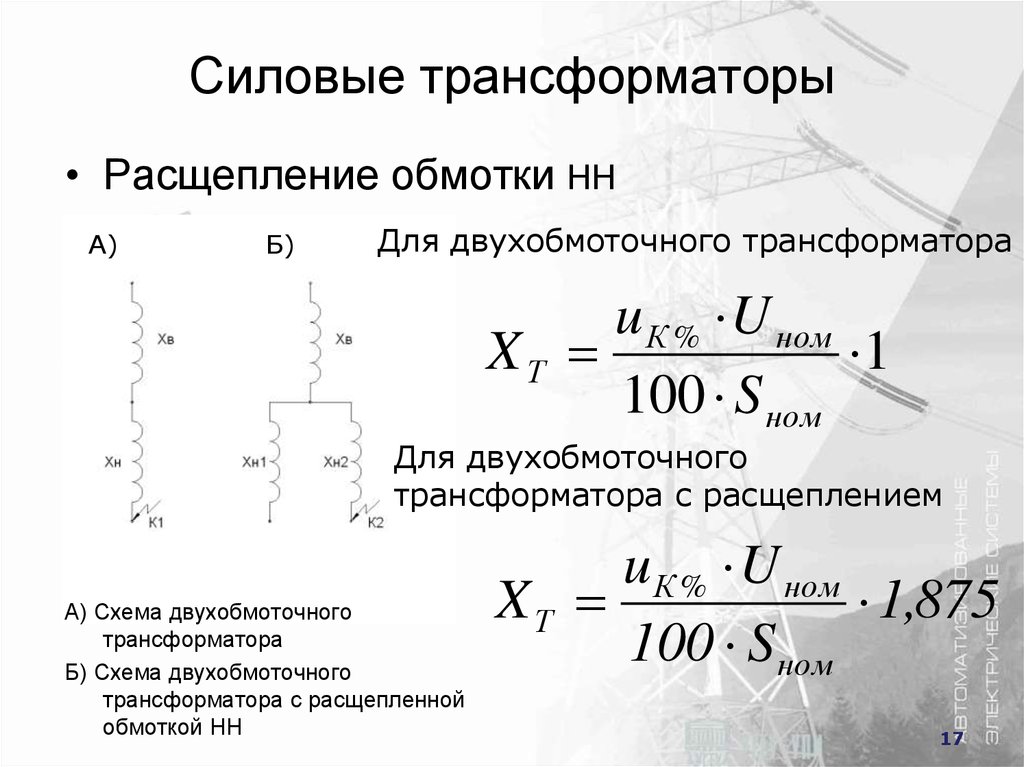

При параллельном соединении обмоток трансформатора используется схема замещения обычного 2-хобмоточного трансформатора.
